公開番号2025094438
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2023209969
出願日2023-12-13
発明の名称造形物製造方法
出願人前澤化成工業株式会社
代理人個人,個人
主分類B29C 64/40 20170101AFI20250618BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】サポートを容易に除去できる造形物製造方法を提供する。

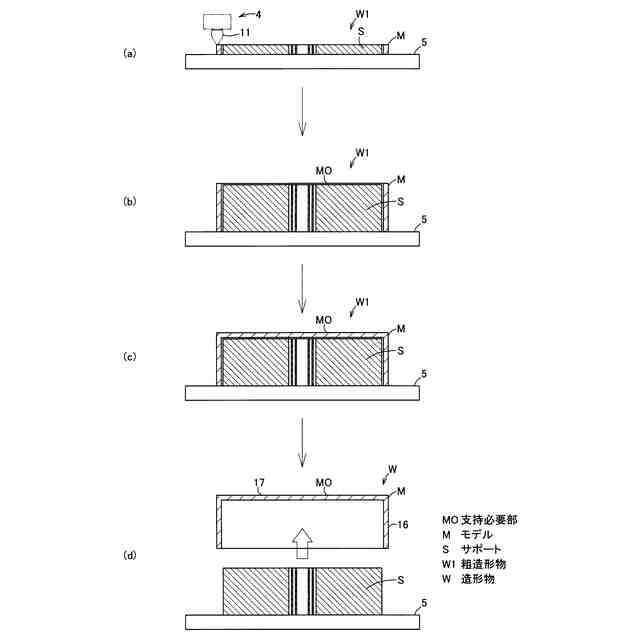

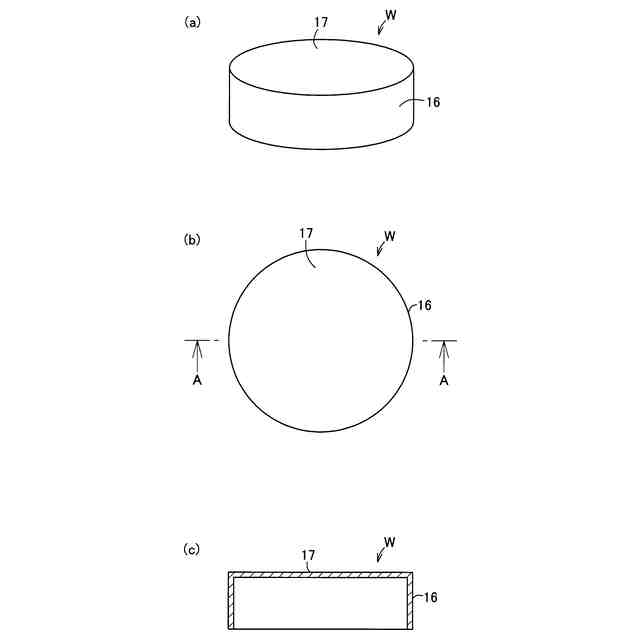

【解決手段】造形物製造方法は、造形工程及び除去工程を備える。造形工程は、造形物となるモデルMと、このモデルMの支持必要部MOを支持するサポートSとを有する粗造形物W1を造形する工程である。また、除去工程は、造形工程後にモデルMとサポートSとを分離することにより、粗造形物W1からサポートSを除去する工程である。そして、造形工程において、サポートSとモデルMの支持必要部MOとの間に所定の隙間20を形成しながら、その支持必要部MOの造形を行う。

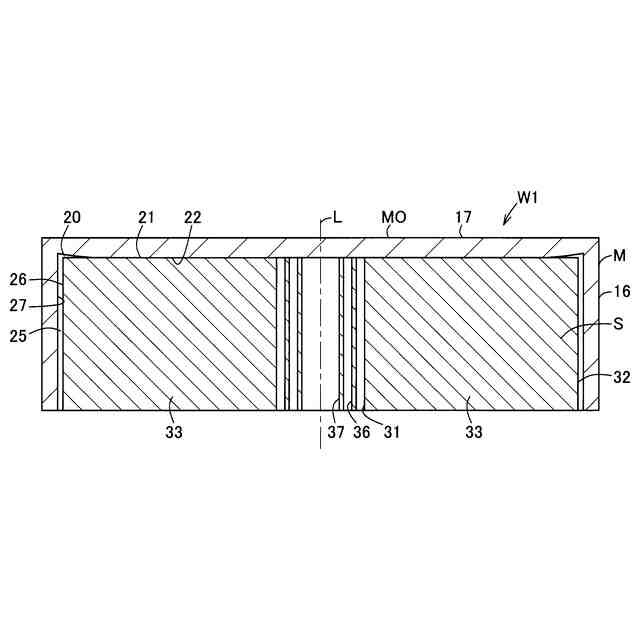

【選択図】図4
特許請求の範囲【請求項１】
造形物製造装置を使用して、３次元の造形物を製造する造形物製造方法であって、
前記造形物となるモデルと、このモデルの支持必要部を支持するサポートとを有する粗造形物を造形する造形工程と、
前記造形工程後に前記モデルと前記サポートとを分離することにより、前記粗造形物から前記サポートを除去する除去工程とを備え、
前記造形工程において、前記サポートと前記モデルの前記支持必要部との間に所定の隙間を形成しながら、その支持必要部の造形を行う
ことを特徴とする造形物製造方法。
続きを表示（約 820 文字）【請求項２】
造形工程における所定の隙間の寸法をＨとし、造形物製造装置におけるノズルの開口直径をφとした場合に、φ／２≦Ｈ≦φを満たす
ことを特徴とする請求項１記載の造形物製造方法。
【請求項３】
造形工程における粗造形物のサポートは、
筒状部と、
前記筒状部から放射状に延在する複数の延在部とを有する
ことを特徴とする請求項１又は２記載の造形物製造方法。
【請求項４】
造形工程における粗造形物のサポートは、
内側筒状部及び外側筒状部と、
前記内側筒状部と前記外側筒状部とを連結する連結部とを有する
ことを特徴とする請求項１又は２記載の造形物製造方法。
【請求項５】
造形工程における粗造形物のサポートは、筒状部よりも内側に位置する追加筒状部を有する
ことを特徴とする請求項３記載の造形物製造方法。
【請求項６】
筒状部は、閉曲線をなす
ことを特徴とする請求項３記載の造形物製造方法。
【請求項７】
造形工程における粗造形物のサポートは、連続関数によって形成される
ことを特徴とする請求項１又は２記載の造形物製造方法。
【請求項８】
造形工程における粗造形物のサポートは、板状の螺旋状部を有する
ことを特徴とする請求項１又は２記載の造形物製造方法。
【請求項９】
造形工程における粗造形物のサポートは、筒状部を有する
ことを特徴とする請求項１又は２記載の造形物製造方法。
【請求項１０】
造形工程における粗造形物のサポートは、
底部と、
前記底部に立設された複数の筒状部とを有する
ことを特徴とする請求項１又は２記載の造形物製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、３次元の造形物を製造する造形物製造方法及び当該製造方法に使用される造形物製造装置に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】

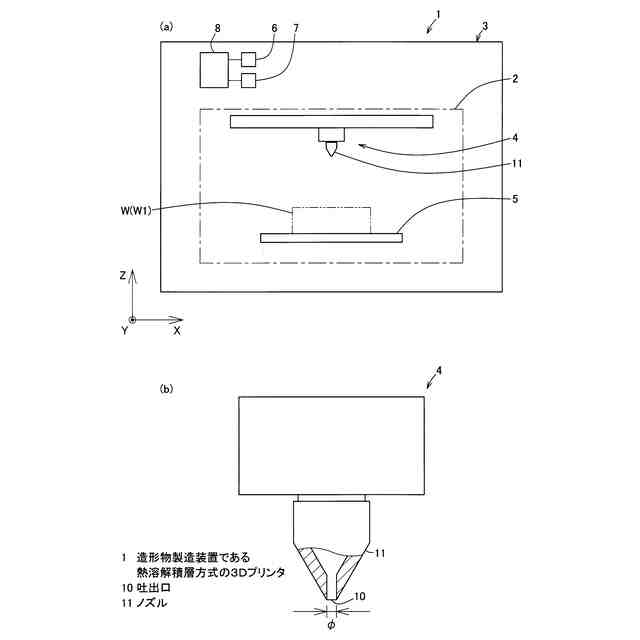

近年、３次元の造形物を製造するための造形物製造装置としては、例えば熱溶解積層方式の３Ｄプリンタが広く知られている（例えば特許文献１参照）。
【０００３】
そして、その熱溶解積層方式の３Ｄプリンタを使用して、所望の形状をなす３次元の造形物を製造する場合、目的の造形物の形状によっては、その造形物となるモデルの支持必要部（オーバーハング部）を支持するサポート（サポート材）が必要となることがある。
【先行技術文献】
【特許文献】
【０００４】
特表２０００－５００７０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、造形時にモデルの支持必要部を支持するサポートは、造形後には不要なものであるから、両者を分離してサポートを除去する必要があるが、その除去が困難であることが多い。
【０００６】
そこで、本発明の課題の一つは、サポートを容易に除去できる造形物製造方法及び造形物製造装置を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の実施形態に係る造形物製造方法は、造形物製造装置を使用して、３次元の造形物を製造する造形物製造方法であって、前記造形物となるモデルと、このモデルの支持必要部を支持するサポートとを有する粗造形物を造形する造形工程と、前記造形工程後に前記モデルと前記サポートとを分離することにより、前記粗造形物から前記サポートを除去する除去工程とを備え、前記造形工程において、前記サポートと前記モデルの前記支持必要部との間に所定の隙間を形成しながら、その支持必要部の造形を行うものである。
【０００８】

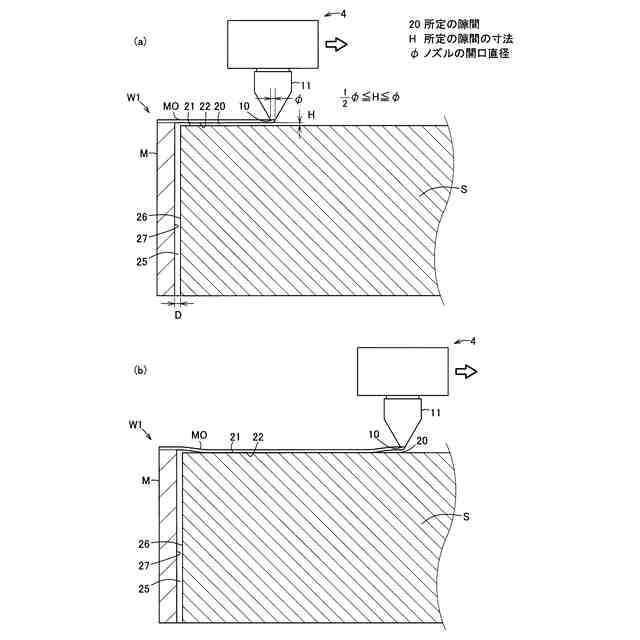

上記造形物製造方法において、造形工程における所定の隙間の寸法をＨとし、造形物製造装置におけるノズルの開口直径をφとした場合に、φ／２≦Ｈ≦φを満たすものでもよい。
【０００９】

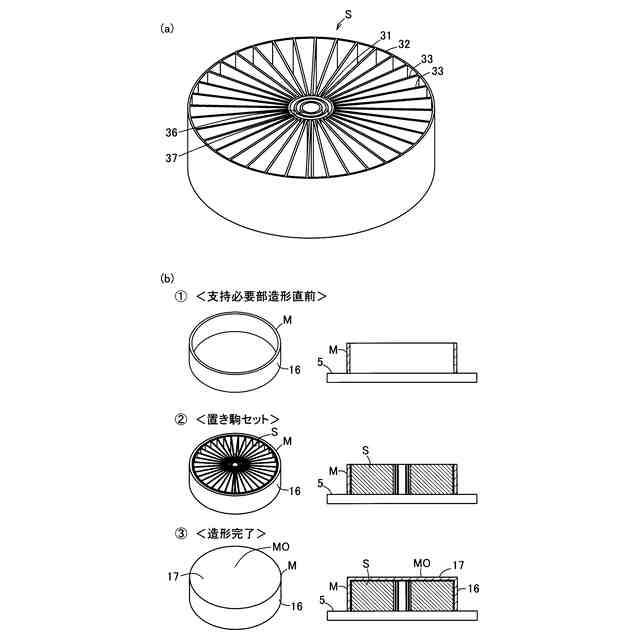

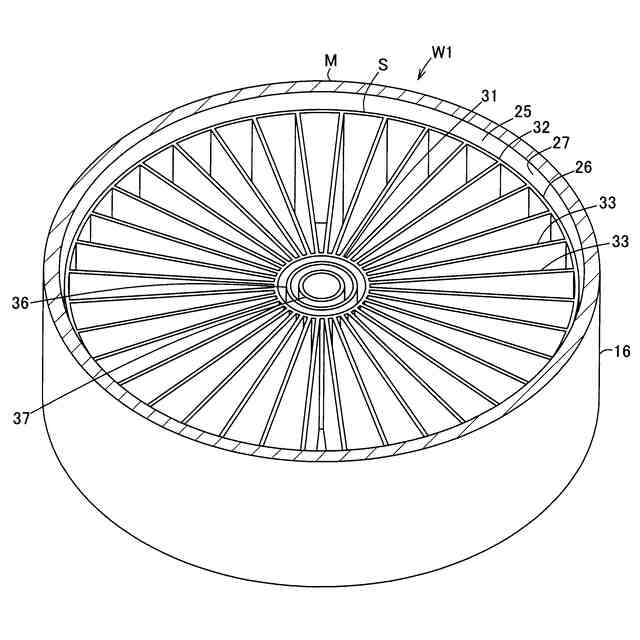

上記造形物製造方法において、造形工程における粗造形物のサポートは、筒状部と、前記筒状部から放射状に延在する複数の延在部とを有するものでもよい。
【００１０】

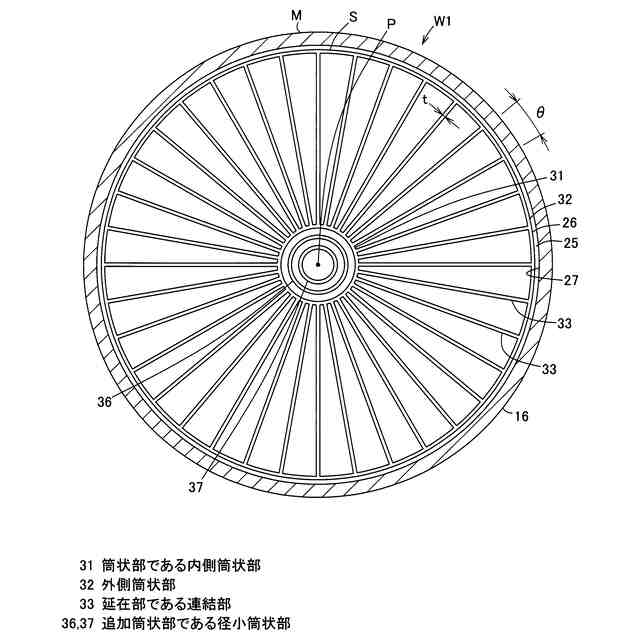

上記造形物製造方法において、造形工程における粗造形物のサポートは、内側筒状部及び外側筒状部と、前記内側筒状部と前記外側筒状部とを連結する連結部とを有するものでもよい。
（【００１１】以降は省略されています）
