特許ウォッチ

公開番号2025092778
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2025062651,2020065071
出願日2025-04-04,2020-03-31
発明の名称積層体および包装容器
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類B32B 27/32 20060101AFI20250612BHJP(積層体)
要約【課題】モノマテリアル包装容器の作製に好適に使用することができ、かつ蒸着膜との密着性が高く、包装容器とした場合のデラミネーションを効果的に防止することのできる、積層体の提供。
【解決手段】本発明の積層体は、少なくとも第1のシーラント層と、蒸着膜と、基材と、第2のシーラント層と、を備え、前記基材が、少なくともポリエチレン樹脂層と表面樹脂層とを備え、前記基材のポリエチレン樹脂層、第1のシーラント層および第2のシーラント層が、ポリエチレンから構成されており、前記基材の表面樹脂層は、融点150℃以上の樹脂材料を含み、前記蒸着膜は、前記基材の表面樹脂層上に設けられていることを特徴とする。

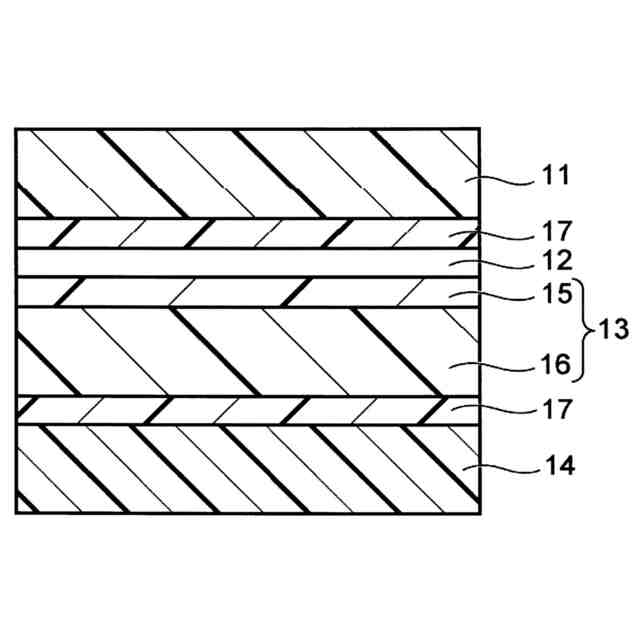

【選択図】図1
特許請求の範囲【請求項１】
少なくとも、第１のシーラント層と蒸着膜と基材と第２のシーラント層とを、順に備える積層体であって、
前記基材が、少なくともポリエチレン樹脂層と表面樹脂層とを備え、
前記第１のシーラント層および前記第２のシーラント層が、ポリエチレン樹脂から構成されており、
前記基材の表面樹脂層は、融点１５０℃以上の樹脂材料を含み、
前記蒸着膜は、前記基材の表面樹脂層上に設けられていることを特徴とする、積層体。
続きを表示（約 700 文字）【請求項２】
前記表面樹脂層は、融点が１５０℃以上２６５℃以下の樹脂材料を含む、請求項１に記載の積層体。
【請求項３】
前記ポリエチレン樹脂と、前記表面樹脂層に含まれる融点１５０℃以上の樹脂材料との融点差が、２０～８０℃である、請求項１または２に記載の積層体。
【請求項４】
前記表面樹脂層の樹脂材料は、極性基を有する重合体からなる、請求項１～３のいずれか一項に記載の積層体。
【請求項５】
前記表面樹脂層の樹脂材料が、エチレンビニルアルコール共重合体、ポリビニルアルコール、ポリエステル、ナイロン６、ナイロン６，６、ナイロン６－ナイロン６，６共重合体、ＭＸＤナイロンおよびアモルファスナイロンから選択される１以上の樹脂材料である、請求項１～４のいずれか一項に記載の積層体。
【請求項６】
前記基材のポリエチレン樹脂層が、多層構造を有する、請求項１～５のいずれか一項に記載の積層体。
【請求項７】
前記基材のポリエチレン樹脂層は、相溶化剤を含む層を少なくとも１層備える、請求項１～６のいずれか一項に記載の積層体。
【請求項８】
前記基材が、共押フィルムである、請求項１～７のいずれか一項に記載の積層体。
【請求項９】
前記第１のシーラント層と前記蒸着膜との間にバリアコート層をさらに備える、請求項１～８のいずれか一項に記載の積層体。
【請求項１０】
包装容器に用いられる、請求項１～９のいずれか一項に記載の積層体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、積層体および包装容器に関する。
続きを表示（約 1,300 文字）【０００２】
従来、ポリエチレンテレフタレートなどのポリエステル樹脂からなる樹脂フィルム（以下、ポリエステルフィルムともいう）は、機械的特性、化学的安定性、耐熱性および透明性に優れると共に、安価であることから、包装容器の作製に使用される積層体を構成する基材として使用されている。
【０００３】
このようなポリエステルフィルムは、通常、シーラント層であるポリエチレンフィルムと張り合わされ、積層体とされた後に、包装容器に成形される。
【０００４】
上記した、異種の樹脂フィルム、すなわち、ポリエステルフィルムと、ポリエチレンフィルムとを貼り合わせた積層体により作製された包装容器は、それぞれの層に分離をすることが困難であり、使用後に回収した包装容器は、リサイクルに適しておらず、積極的にはリサイクルされていないという現状がある。
【０００５】
そして、包装容器のリサイクル適性向上を目的として、ポリエステルフィルムに代えて、ポリエチレンフィルムを基材へ適用し、同一材料により構成される積層体を用いた包装容器（モノマテリアル包装容器）の作製が検討されている。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
今般、本発明者らは、ポリエステルフィルムをポリエチレンフィルムに変更することに伴い低下したガスバリア性を補填すべく、ポリエチレンフィルム表面に、蒸着膜を形成しようとしたところ、ポリエチレンフィルムと蒸着膜との密着性が十分ではなく、蒸着膜を形成したポリエチレンフィルムを用いて包装容器を作製した場合、ポリエチレンフィルムと蒸着膜との間で剥離（デラミネーション）を起こすおそれがあるという新たな課題を見出した。
【０００７】
そして、驚くべきことに、本発明者らは、ポリエチレンフィルムの表面に、融点が１５０℃以上の樹脂材料を含む表面樹脂層を設けることにより、当該表面樹脂層上に、形成される蒸着膜の密着性が向上し、これに伴い、積層体のガスバリア性が顕著に向上し、上記の問題を解決することができるとの知見を得た。
【０００８】
本発明はかかる知見に基づいてなされたものであり、その解決しようとする課題は、モノマテリアル包装容器の作製に好適に使用することができ、かつ蒸着膜との密着性が高く、包装容器とした場合のデラミネーションを効果的に防止することのできる、積層体を提供することである。
【０００９】
また、本発明の解決しようとする課題は、上記した積層体からなる包装容器を提供することである。
【課題を解決するための手段】
【００１０】
本発明の積層体は、少なくとも、第１のシーラント層と蒸着膜と基材と第２のシーラント層とを、順に備える積層体であって、
前記基材が、少なくともポリエチレン樹脂層と表面樹脂層とを備え、
前記第１のシーラント層および前記第２のシーラント層が、ポリエチレン樹脂から構成されており、
前記基材の表面樹脂層は、融点１５０℃以上の樹脂材料を含み、
前記蒸着膜は、前記基材の表面樹脂層上に設けられていることを特徴とする。
（【００１１】以降は省略されています）

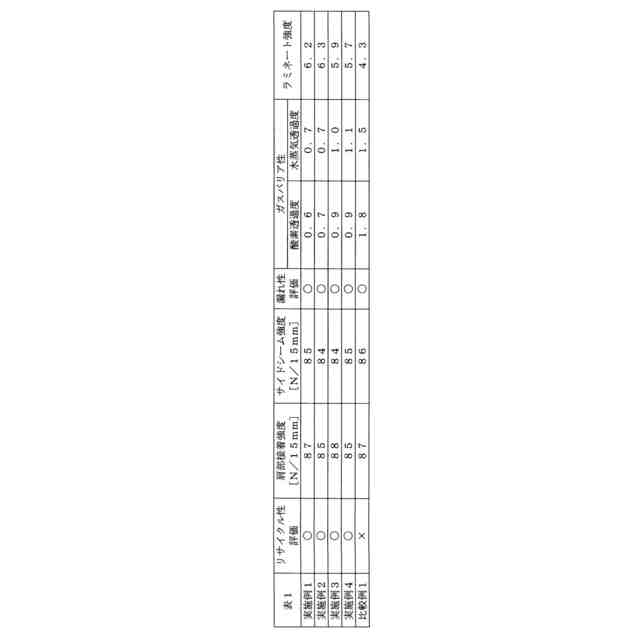

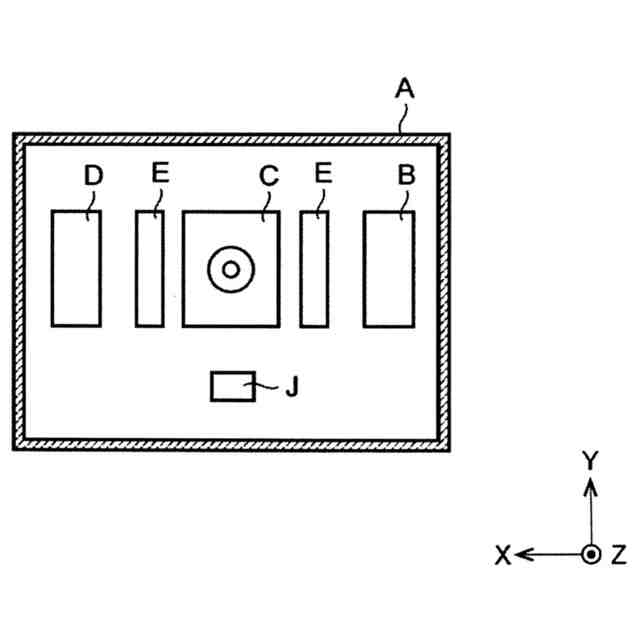

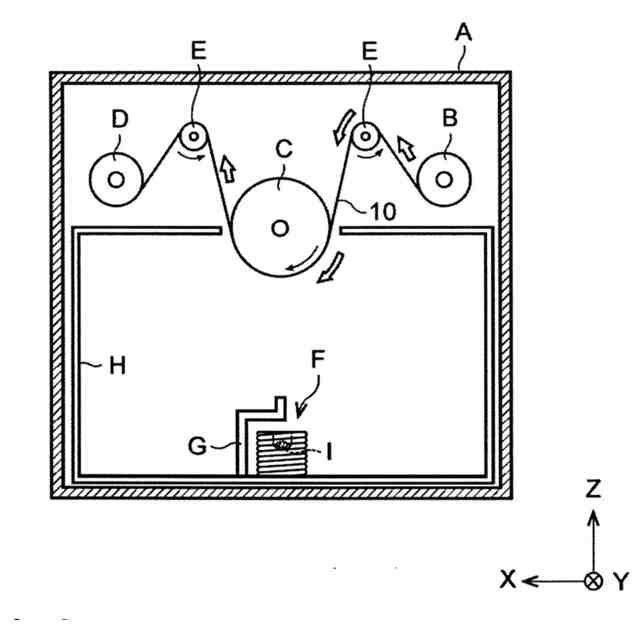

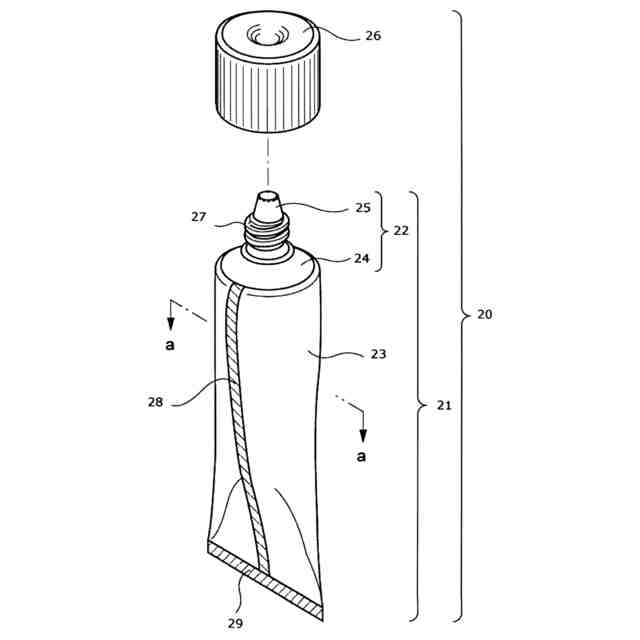

関連特許
