公開番号2025091973
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207557
出願日2023-12-08
発明の名称固定部材及びそれを備える吸収性物品
出願人スリーエムイノベイティブプロパティズカンパニー
代理人個人,個人,個人,個人,個人
主分類A44B 18/00 20060101AFI20250612BHJP(小間物;貴金属宝石類)
要約【課題】さらなる省資材化が可能な固定部材及びそれを備える吸収性物品を提供する。
【解決手段】一実施形態に係る固定部材は、帯状の基材層、及び基材層の一方面上に位置する接着層を有する第1帯部材と、接着層に接着する伸長可能な第2帯部材と、第2帯部材の一方面上に固定され、被固定部材に掛け止め可能な掛止部と、を備え、第1帯部材の長手方向と、第2帯部材の長手方向とは、同一方向であり、第2帯部材は、接着層に接着する第1端部と、長手方向において第1端部の反対側に位置し、掛止部が固定される第2端部と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
帯状の基材層、及び前記基材層の一方面上に位置する接着層を有する第１帯部材と、
前記接着層に接着する伸長可能な第２帯部材と、
前記第２帯部材の一方面上に固定され、被固定部材に掛け止め可能な掛止部と、
を備え、
前記第１帯部材の長手方向と、前記第２帯部材の長手方向とは、同一方向であり、
前記第２帯部材は、
前記接着層に接着する第１端部と、
前記長手方向において前記第１端部の反対側に位置し、前記掛止部が固定される第２端部と、を有する、
固定部材。
続きを表示（約 1,400 文字）【請求項２】
前記第２帯部材は、前記第１端部よりも前記第１帯部材の中心側に位置する屈曲部と、前記屈曲部の屈曲状態を維持するように前記接着層に接着する屈曲保持部と、をさらに有し、
前記屈曲保持部は、前記長手方向において前記第１端部及び前記屈曲部よりも前記第２端部の近くに位置する、請求項１に記載の固定部材。
【請求項３】
前記長手方向に沿った前記屈曲保持部の長さは、０．１ｍｍ以上３ｍｍ以下である、請求項２に記載の固定部材。
【請求項４】
前記第２帯部材の他方面のうち、前記屈曲状態が維持されるときに前記第１端部に覆い隠される部分には、サイン部が設けられる、請求項２または３に記載の固定部材。
【請求項５】
前記接着層は、前記第１端部に接着する第１接着部分と、前記屈曲保持部に接着する第２接着部分とを有し、
前記第２接着部分は、前記長手方向において前記第１接着部分よりも前記第２端部の近くに位置し、
前記第１接着部分は前記第２帯部材の前記一方面に接着し、前記第２接着部分は前記第２帯部材の他方面に接着する、請求項２または３に記載の固定部材。
【請求項６】
前記基材層は、不織布を含む、請求項１～３のいずれか一項に記載の固定部材。
【請求項７】
前記第２帯部材は、単層構造を有し、
前記長手方向に沿った前記第２帯部材の曲げ剛性は、０．０１ｇｆ・ｃｍ
２
／ｃｍ以上０．０９ｇｆ・ｃｍ
２
／ｃｍ以下である、請求項１～３のいずれか一項に記載の固定部材。
【請求項８】
前記長手方向に直交する短手方向に沿った前記第２帯部材の曲げ剛性は、０．０２ｇｆ・ｃｍ
２
／ｃｍ以上０．１０ｇｆ・ｃｍ
２
／ｃｍ以下である、請求項７に記載の固定部材。
【請求項９】
互いに積層される第１帯部材、第２帯部材、及び第３帯部材を備え、前記第１～第３帯部材が折りたたまれた状態にて保持される固定部材であって、
前記第２帯部材と前記第１帯部材との第１接合部、及び、前記第２帯部材と前記第３帯部材との第２接合部を有し、
前記第１帯部材と前記第３帯部材とのそれぞれは、帯状の基材層と、前記基材層の一方面上に設けられる接着層とを有し、
前記第１帯部材の長手方向と、前記第２帯部材の長手方向と、前記第３帯部材の長手方向とは、同一方向であり、
前記第２帯部材は、伸長可能な単層構造を有し、
前記第２帯部材の一方面上には、第２接着層が設けられ、
前記第１帯部材に含まれる前記接着層は、前記第２帯部材に対して着脱可能に接着し、
前記第２接着層は、前記第３帯部材に対して着脱可能に接着し、
前記長手方向に沿った前記第２帯部材の曲げ剛性は、０．０１ｇｆ・ｃｍ
２
／ｃｍ以上０．０９ｇｆ・ｃｍ
２
／ｃｍ以下である、
固定部材。
【請求項１０】
前記長手方向に沿って前記第２帯部材を４００％伸長した後に３６０％伸長した状態における前記第２帯部材の荷重は、０Ｎ／２５ｍｍより大きく５．９Ｎ／２５ｍｍ未満である、請求項１～３，８のいずれか一項に記載の固定部材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の一側面は、固定部材及びそれを備える吸収性物品に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来から、対象物品をまとめるために用いられる固定部材が知られている。例えば下記特許文献１には、第１帯部材と、第２帯部材と、第３帯部材とを備え、第２帯部材と第１帯部材との第１接合部、及び、第２帯部材と第３帯部材との第２接合部を有し、第１～第３帯部材が折りたたまれて積層されてなる固定部材が開示される。
【先行技術文献】
【特許文献】
【０００３】
特開第２０１８－１２１９３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したような固定部材においては、さらなる省資材化が望まれている。
【課題を解決するための手段】
【０００５】
本開示の一側面に係る固定部材は、帯状の基材層、及び基材層の一方面上に位置する接着層を有する第１帯部材と、接着層に接着する伸長可能な第２帯部材と、第２帯部材の一方面上に固定され、被固定部材に掛け止め可能な掛止部と、を備え、第１帯部材の長手方向と、第２帯部材の長手方向とは、同一方向であり、第２帯部材は、接着層に接着する第１端部と、長手方向において第１端部の反対側に位置し、掛止部が固定される第２端部と、を有する。
【０００６】
本開示の別の一側面に係る固定部材は、互いに積層される第１帯部材、第２帯部材、及び第３帯部材を備え、第１～第３帯部材が折りたたまれた状態にて保持される固定部材であって、第２帯部材と第１帯部材との第１接合部、及び、第２帯部材と第３帯部材との第２接合部を有し、第１帯部材と第３帯部材とのそれぞれは、帯状の基材層と、基材層の一方面上に設けられる接着層とを有し、第１帯部材の長手方向と、第２帯部材の長手方向と、第３帯部材の長手方向とは、同一方向であり、第２帯部材は、伸長可能な単層構造を有し、第２帯部材の一方面上には、第２接着層が設けられ、第１帯部材に含まれる接着層は、第２帯部材に対して着脱可能に接着し、第２接着層は、第３帯部材に対して着脱可能に接着し、長手方向に沿った第２帯部材の曲げ剛性は、０．０１ｇｆ・ｃｍ
２
／ｃｍ以上０．０９ｇｆ・ｃｍ
２
／ｃｍ以下である。
【発明の効果】
【０００７】
本開示の一側面によれば、さらなる省資材化が可能な固定部材及びそれを備える吸収性物品を提供できる。
【図面の簡単な説明】
【０００８】

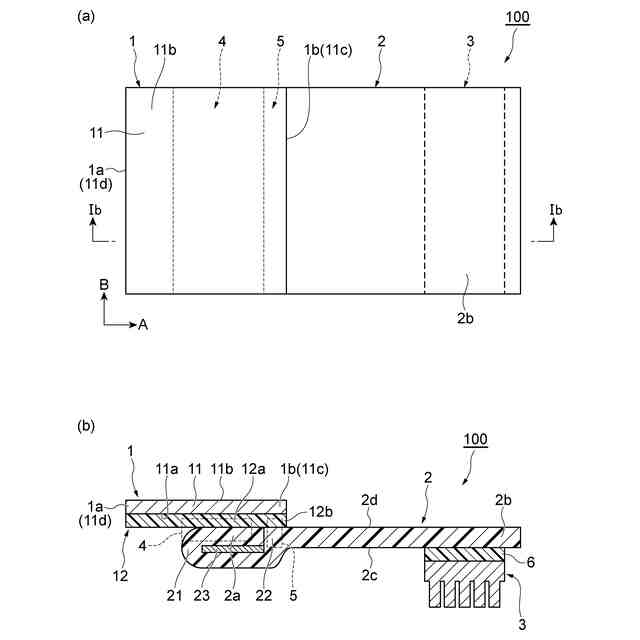

図１（ａ）は、第１実施形態に係る固定部材の平面図であり、図１（ｂ）は、図１（ａ）のＩｂ－Ｉｂ線に沿った断面図である。

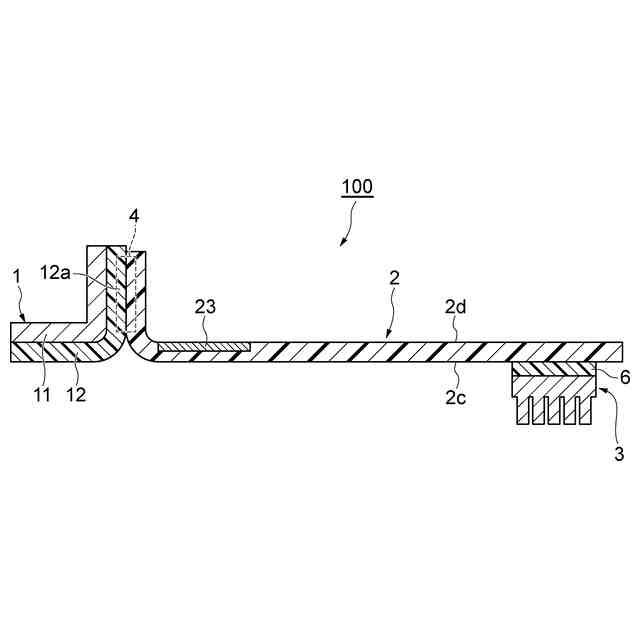

図２は、図１（ａ），（ｂ）に示される固定部材を展開した状態を示す断面図である。

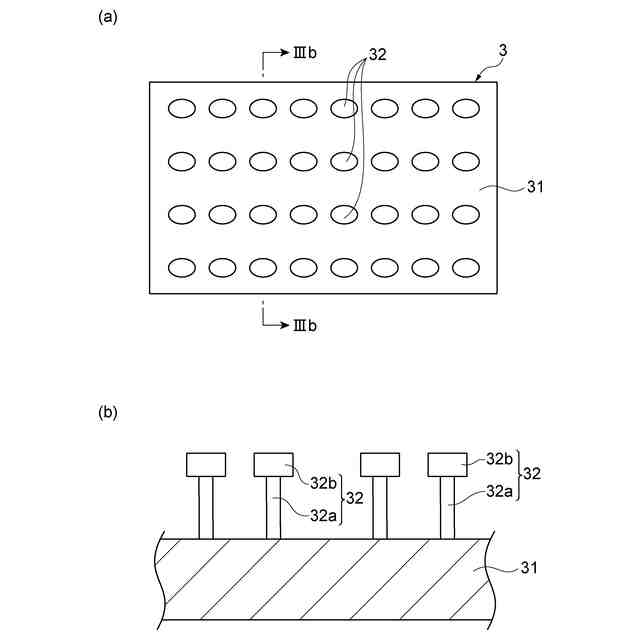

図３（ａ）は、掛止部を示す概略平面図であり、図３（ｂ）は、図３（ａ）のＩＩＩｂ－ＩＩＩｂ線に沿った断面を示す図である。

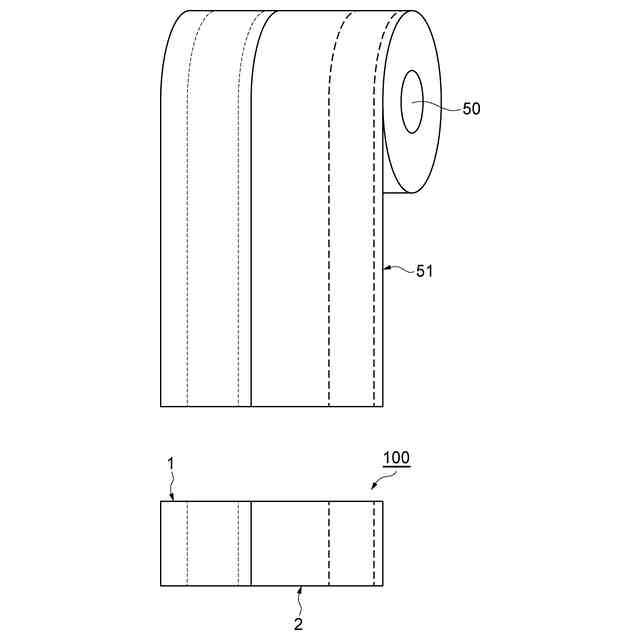

図４は、第１実施形態に係る固定部材の基となるシートを示す図である。

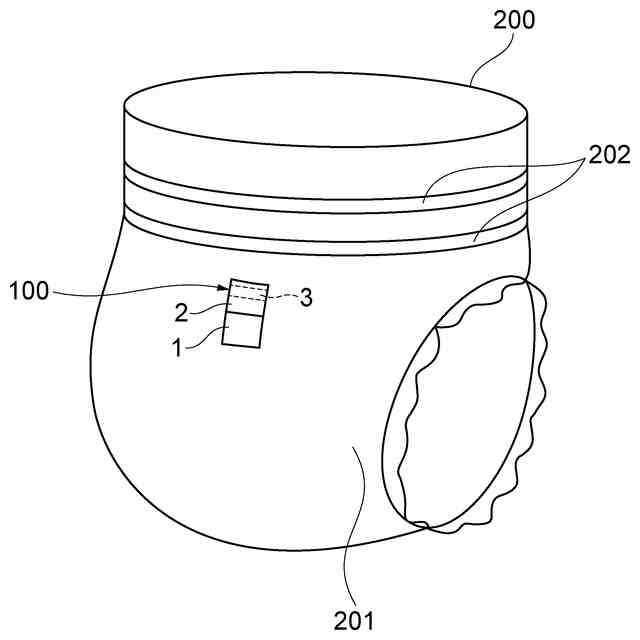

図５は、未伸長状態における固定部材が被固定部材に貼り付けられた状態を示す概略図である。

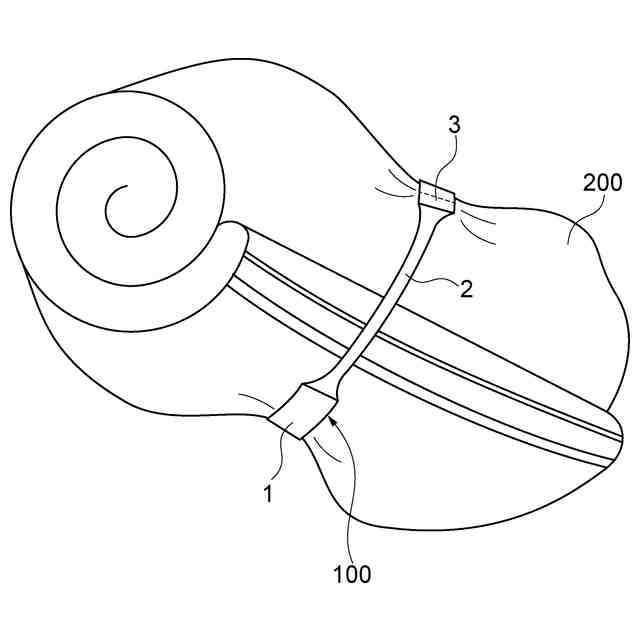

図６は、第２帯部材が伸長して固定部材が被固定部材に巻き付けられて固定された状態を示す図である。

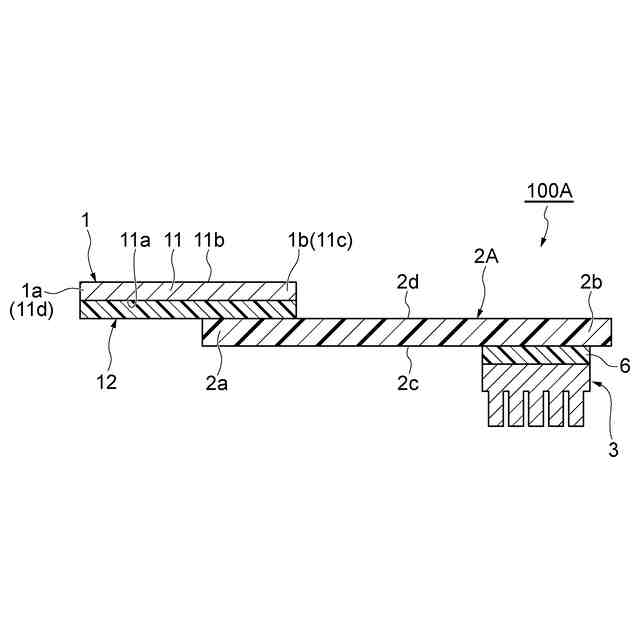

図７は、第１実施形態の第１変形例に係る固定部材を示す図である。

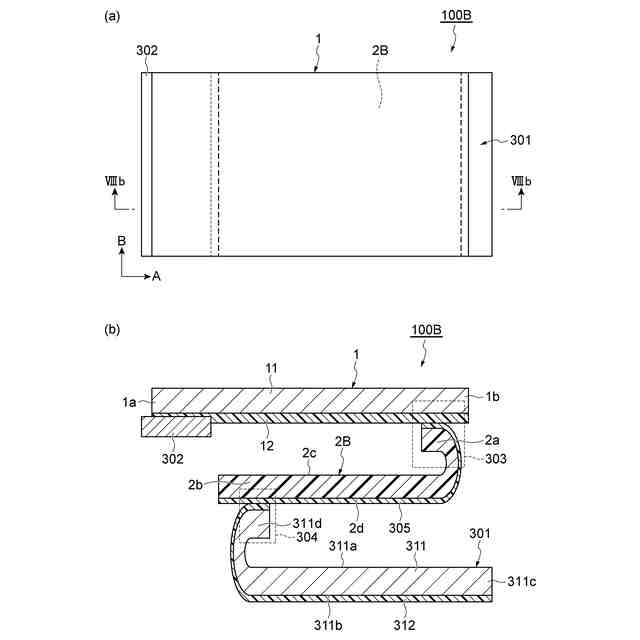

図８（ａ）は、第１実施形態の第２変形例に係る固定部材の平面図であり、図８（ｂ）は、図８（ａ）のＶＩＩＩｂ－ＶＩＩＩｂ線に沿った断面を示す図である。
図９は、図８（ａ），（ｂ）に示される固定部材を展開した状態を示す断面図である。

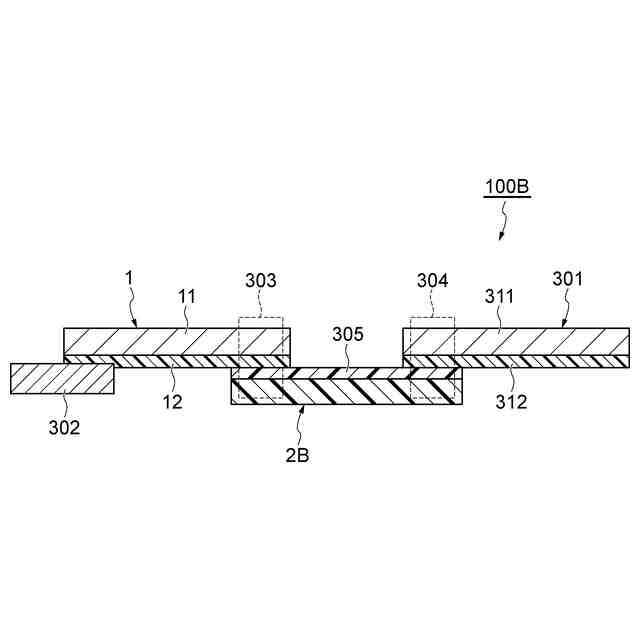

図１０（ａ）は、実験例１にて用いられる固定部材の模式断面図であり、図１０（ｂ）は、固定部材を引張試験機に装着した状態を示す模式図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しつつ、本発明の好適な実施形態について説明する。なお、図面の説明において同一要素には同一符号を付し、重複する説明を省略する。また、図面は理解を容易にするため一部を誇張して描いており、寸法比率等は図面に記載のものに限定されるものではない。
【００１０】
本明細書における「固定部材」は、被固定部材を固定するために用いる部材を意味する。被固定部材は任意の物品であってよく、その種類、形状、寸法、個数などは何ら限定されない。したがって、固定部材の使用目的も限定されない。被固定部材の一例として、例えば使い捨ておむつ、生理用ナプキン、失禁パッド等の吸収性物品、止血用テープ等の衛生用品が挙げられる。なお、衛生用品には、例えば、人間などの生物の患部（例えば、創傷、傷口、または穿刺孔など）を止血するための止血用テープ等も含まれる。この場合、固定部材は、患部に当接するパッドを固定するための構成等を備える。
（【００１１】以降は省略されています）
