公開番号2025090652
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2025034437,2023190856
出願日2025-03-05,2019-10-09
発明の名称光反射体
出願人パイオニア株式会社
代理人弁理士法人レクスト国際特許事務所
主分類G02B 7/198 20210101AFI20250610BHJP(光学)
要約【課題】安定した回動範囲を有する光反射体を提供する。
【解決手段】支持体と、回動軸の周りに回動するように支持体に支持され、光反射性を有する領域を含む第1の面26A及び第1の面とは反対側の第2の面26Bを有する回動体26と、各々が回動体の第1の面及び第2の面の少なくとも一方に設けられ、回動軸を挟んで互いに離隔してかつ対向して配置された第1の突起部31及び第2の突起部32と、を有する。
【選択図】図5
特許請求の範囲【請求項１】
支持体と、
回動軸の周りに回動するように前記支持体に支持され、光反射性を有する領域を含む第１の面及び前記第１の面とは反対側の第２の面を有する回動体と、
各々が前記回動体の前記第１の面及び前記第２の面の少なくとも一方に設けられ、前記回動軸を挟んで互いに離隔してかつ対向して配置された第１及び第２の突起部と、を有することを特徴とする光反射体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光を反射させる光反射体に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、対象物の光走査を行い、当該対象物までの距離や形状などに関する情報を得る走査装置が知られている。当該走査装置は、例えば、走査用の光を方向可変に偏向しつつ対象物に向けて出射する可動式のミラーを有する。例えば、特許文献１には、板状の可動部及び当該可動部上に形成された反射膜を含む光学デバイスが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第5146204号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
走査装置は、当該可動ミラーの可動範囲に対応する走査領域を有する。例えば、回動式のミラーを光偏向素子として用いる場合、走査領域は、そのミラーの最大回動角に対応する領域となる。しかし、当該ミラーは、当該最大回動角又はその近傍の角度位置で回動している期間中には、回動の安定性が低下する場合がある。当該回動の安定性が低下する場合の例としては、例えば、ミラーの最大回動角が回動周期毎に変動する場合などが挙げられる。
【０００５】
この場合、ミラーの最大回動角に対応する光の出射方向が設計上の方向とは異なる場合があり、これによって、走査領域内の設計上の位置又は座標上に光が出射されない場合がある。この場合、走査領域が不安定に縮小又は拡大したり、その外縁形状が不安定に変形する場合がある。
【０００６】
この場合、例えば、不安定な走査領域の部分から得た走査情報は、有効な走査情報として扱えない情報となる場合がある。また、ミラーから出射される光の範囲の全体に対応する領域よりも小さな領域を有効な走査領域として設定することを余儀なくされる場合がある。
【０００７】
本発明は上記した点に鑑みてなされたものであり、安定した回動範囲を有する光反射体を提供することを目的の１つとしている。
【課題を解決するための手段】
【０００８】
請求項１に記載の発明は、支持体と、回動軸の周りに回動するように支持体に支持され、光反射性を有する領域を含む第１の面及び第１の面とは反対側の第２の面を有する回動体と、各々が回動体の第１の面及び第２の面の少なくとも一方に設けられ、回動軸を挟んで互いに離隔してかつ対向して配置された第１及び第２の突起部と、を有することを特徴とする。
【図面の簡単な説明】
【０００９】

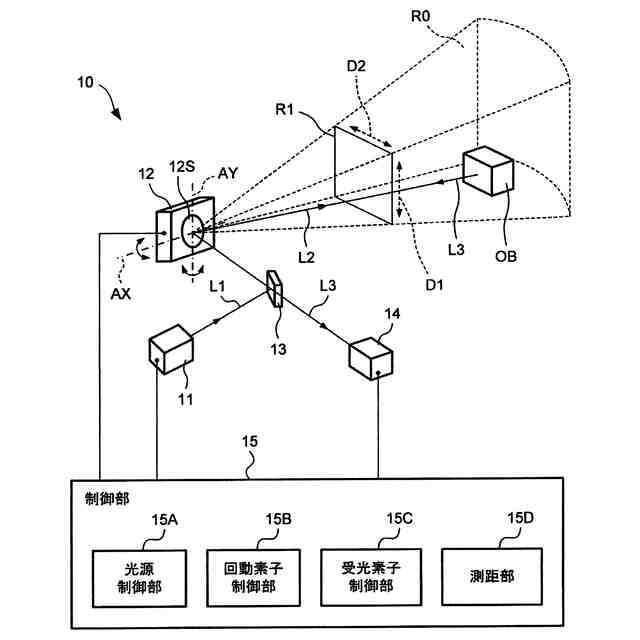

実施例１に係る走査装置の全体構成を示す図である。
実施例１に係る回動素子の斜視図である。

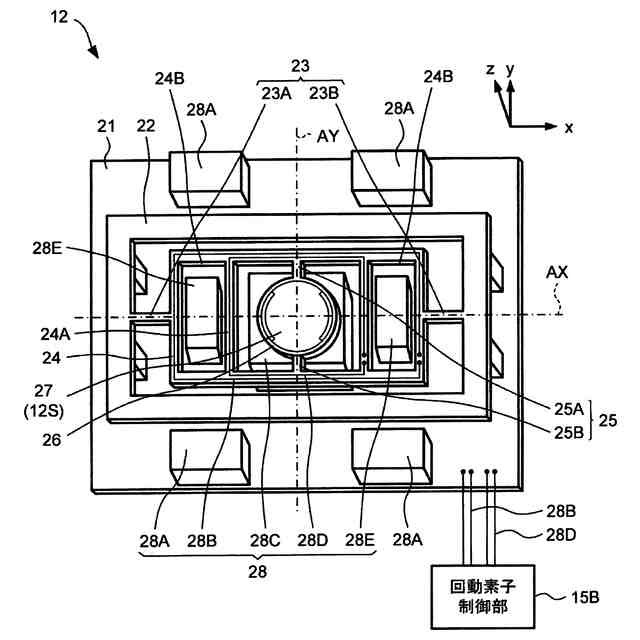

実施例１に係る回動素子の平面図である。

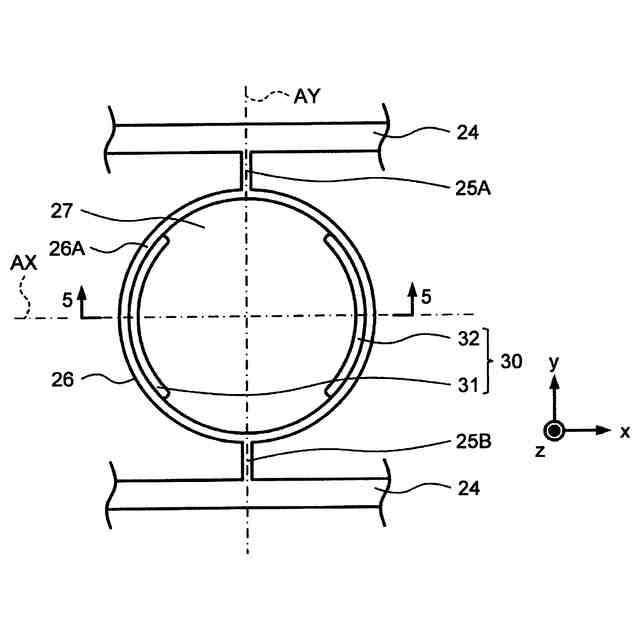

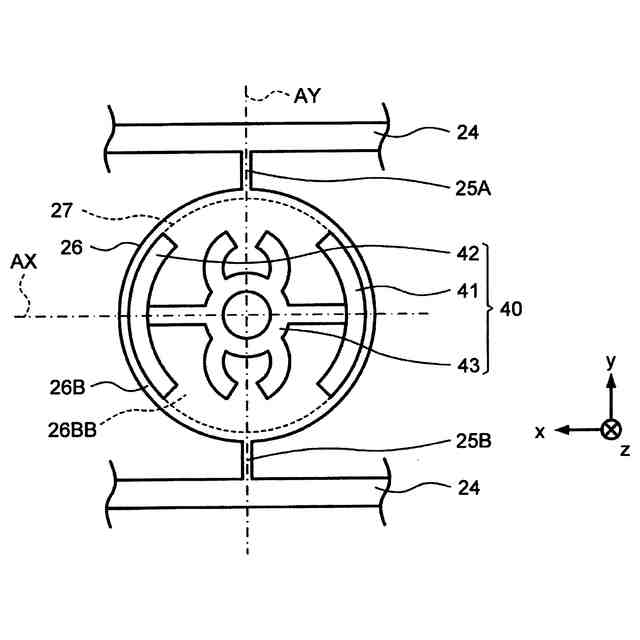

実施例１に係る回動素子の平面図である。

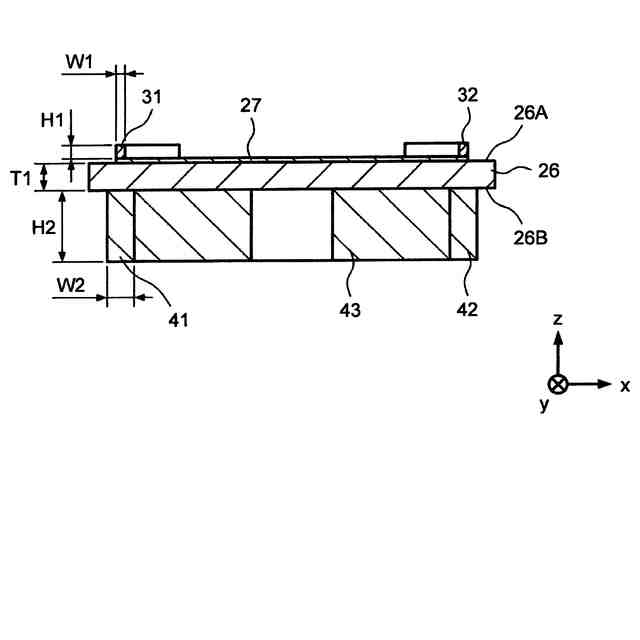

実施例１に係る回動素子の断面図である。

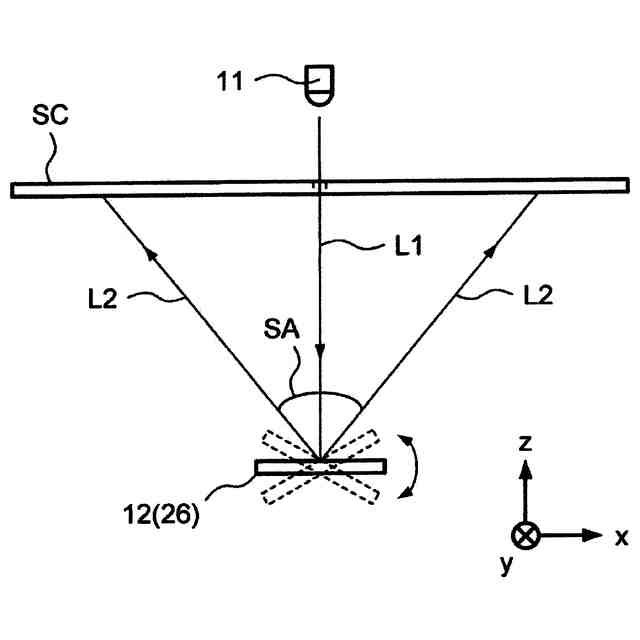

実施例１に係る回動素子から出射される光の範囲を測定するシステムの模式図である。

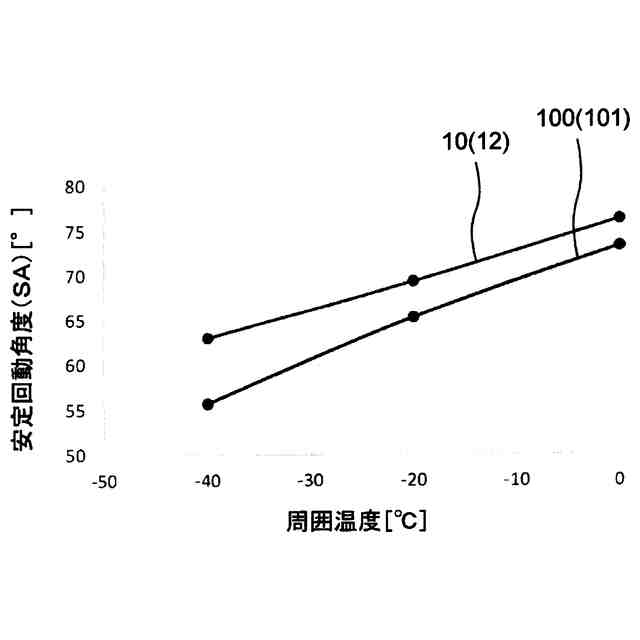

実施例１に係る回動素子の周囲温度に応じた回動角の変化を示す図である。

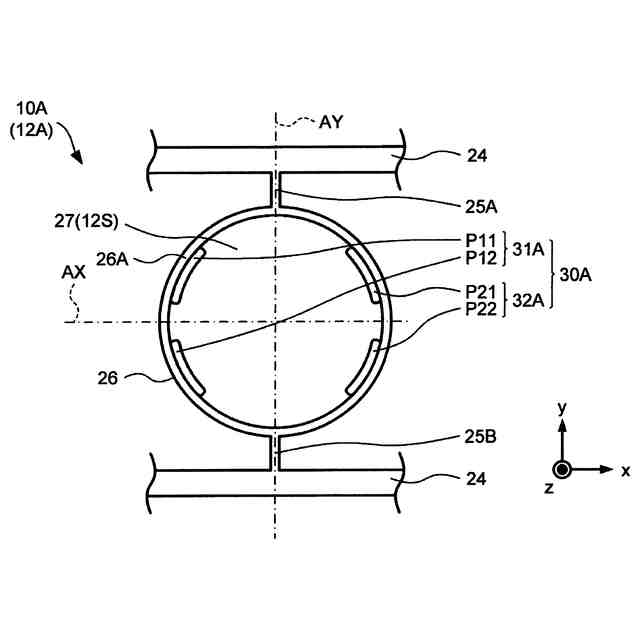

実施例１の変形例１に係る回動素子の平面図である。
実施例１の変形例２に係る回動素子の平面図である。
実施例１の変形例３に係る回動素子の断面図である。
実施例１の変形例４に係る回動素子の断面図である。
【発明を実施するための形態】
【００１０】
以下に本発明の実施例について詳細に説明する。
【実施例】
（【００１１】以降は省略されています）
