公開番号2025105931
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2025076294,2024172103
出願日2025-05-01,2014-12-26
発明の名称生体センサ
出願人パイオニア株式会社
代理人個人,個人
主分類A61B 5/11 20060101AFI20250703BHJP(医学または獣医学;衛生学)
要約【課題】個々の筋肉の動作を検出でき、取り付けや構成が簡便な生体センサを提供する。
【解決手段】生体センサ(100)は、その使用時に、被検体としての生体に装着される。当該生体センサは、生体に対して光を照射する発光部(11)と、少なくとも生体の一の部位の筋肉からの戻り光を受光する受光部(12)と、受光された戻り光に応じた受光部からの検出信号に基づいて、一の部位の筋肉の変形に関する情報を出力する出力部(13)と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
被検体としての生体に装着される生体センサであって、
前記生体に対して光を照射する発光部と、
少なくとも前記生体の一の部位の筋肉からの戻り光を受光する受光部と、
前記受光された戻り光に応じた前記受光部からの検出信号に基づいて、前記一の部位の筋肉の変形に関する情報を出力する出力部と、
を備えることを特徴とする生体センサ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、生体センサに関し、特に、光技術を用いて生体の状態を測定する生体センサの技術分野に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
この種の装置として、例えば、酸素飽和度と発揮筋力との相関関係を示す相関テーブルから、推定された被験者の筋肉の血中の酸素飽和度の最小値に対応する発揮筋力を発揮する装置が提案されている（特許文献１参照）。
【０００３】
或いは、装着バンドにより被験者の腕に固定される装置であって、筋肉の収縮状態に応じて変化する押し部材を有し、該押し部材の移動変位に対応した検出信号を出力する装置が提案されている（特許文献２参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２００１－７０２８９号公報
特開平５－０６８６７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の技術では、一定期間の筋収縮により低下する（即ち、変化が現れる）酸素飽和度をモニタリングしているため、瞬間的な筋肉の収縮を検出することができないという技術的問題点がある。特許文献２に記載の技術では、装着バンドが被験者の腕に巻きつけられるので、例えば主動筋の動きと拮抗筋の動きとが合わさった収縮が検出され、個々の筋肉の収縮を検出することができないという技術的問題点がある。
【０００６】
また、体表面の電位を計測する筋電計は、センサの取り付けに手間と注意が必要であり、加えて、微弱電位を検出するための高精度な検出回路が必要であるという技術的問題点がある。
【０００７】
本発明は、例えば上記問題点に鑑みてなされたものであり、個々の筋肉の動作を検出でき、取り付けや構成が簡便な生体センサを提供することを課題とする。
【課題を解決するための手段】
【０００８】
本発明の生体センサは、上記課題を解決するために、被検体としての生体に装着される生体センサであって、前記生体に対して光を照射する発光部と、少なくとも前記生体の一の部位の筋肉からの戻り光を受光する受光部と、前記受光された戻り光に応じた前記受光部からの検出信号に基づいて、前記一の部位の筋肉の変形に関する情報を出力する出力部と、を備える。
【０００９】
本発明の作用及び他の利得は次に説明する実施するための形態から明らかにされる。
【図面の簡単な説明】
【００１０】

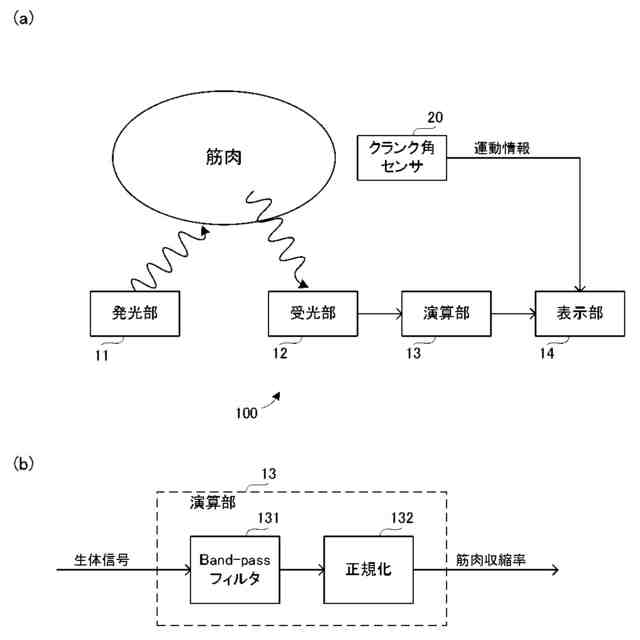

実施例に係る生体センサの概要を示すブロック図である。

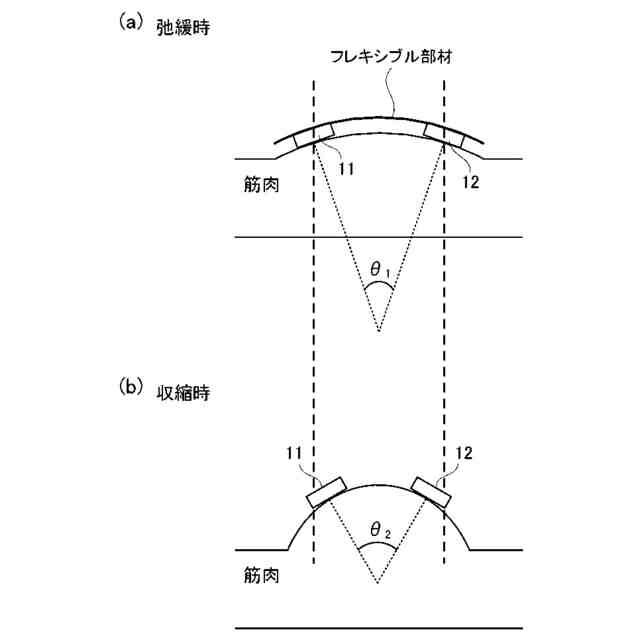

実施例に係る生体センサの計測原理を説明するための図である。

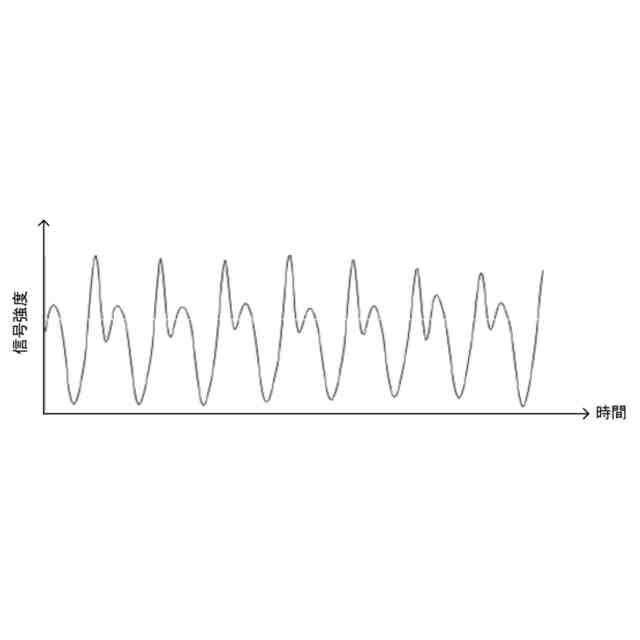

生体信号の一例である。

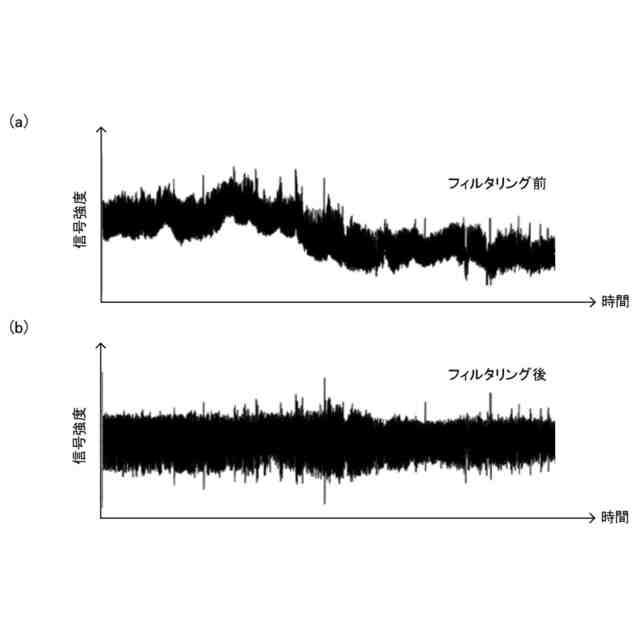

フィルタリング前後の検出信号の一例である。

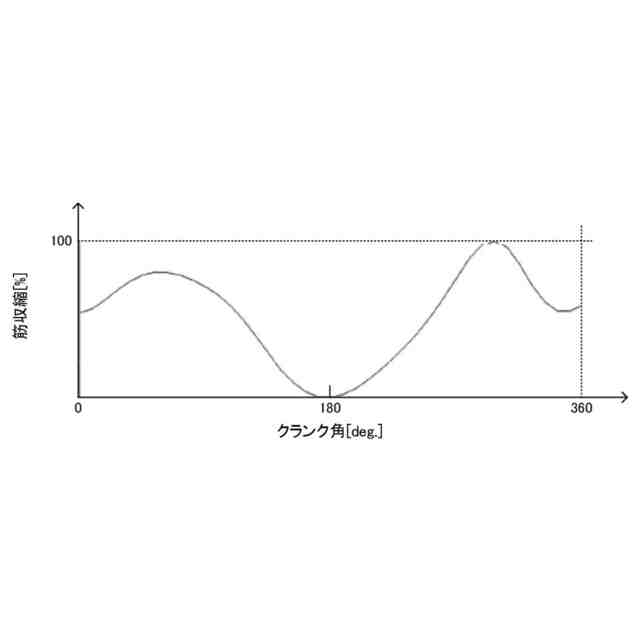

実施例に係る生体センサの出力の一例である。

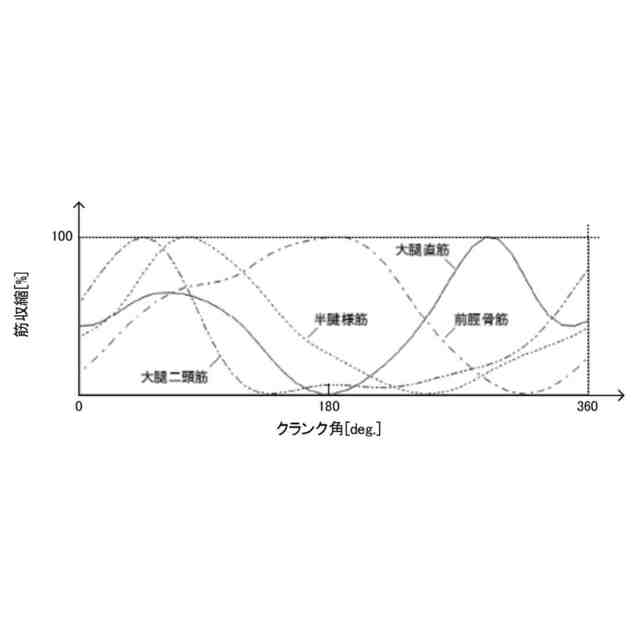

複数の筋肉各々についての計測結果の一例である。

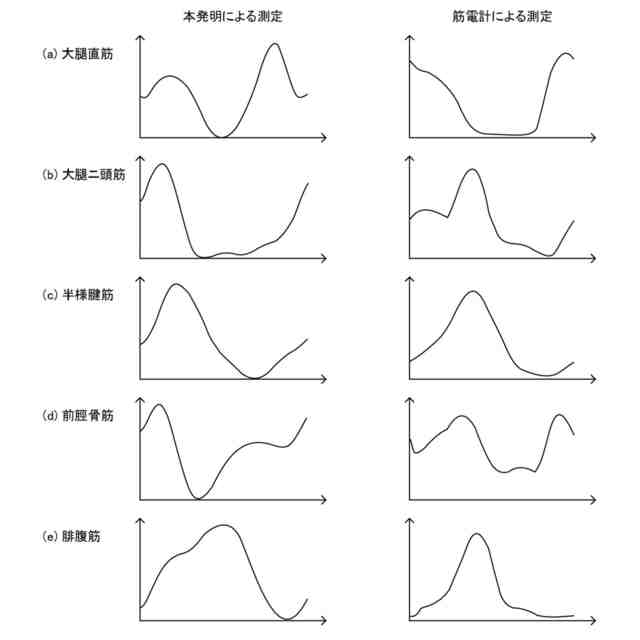

実施例に係る生体センサの出力と、筋電図の出力とを比較した図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
