特許ウォッチ

公開番号2025105776
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2025071033,2023104798
出願日2025-04-23,2016-01-25
発明の名称映像制御装置
出願人パイオニア株式会社
代理人個人,個人,個人
主分類H04N 5/783 20060101AFI20250703BHJP(電気通信技術)
要約【課題】走行映像を再生する際に直感的に制御操作を行うことができる映像制御装置を提供する。
【解決手段】制御部は、車両に搭載されたカメラによって撮影され、メモリ部に記録された走行映像を表示部に表示する。このとき、制御部は、表示部の画面上を基準点P₂から離れる方向にスワイプ又はフリックする操作を受け付けると、走行映像を早送りし、基準点P₂に近づく方向にスワイプ又はフリックする操作を受け付けると、走行映像を巻き戻しする。
【選択図】図3
特許請求の範囲【請求項１】
映像を表示する表示部と、
基準点に基づくユーザ操作を受け付ける受付部と、
前記受付部で受け付けられた前記ユーザ操作に応じて、前記表示部で表示される映像を制御する制御部と、
を備えることを特徴とする映像制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、映像制御装置、映像制御方法及び映像制御方法を実行するためのプログラムに関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
近年、スマートフォンやタブレットなどタッチパネル式の表示装置が普及している。このようなタッチパネル式の表示装置においては、画面内にボタンやシークバーを表示し、これらボタン、シークバーを操作することにより早送り、巻き戻しするものが知られている。しかしながら、ボタンやシークバーの操作では直感的に映像の制御操作を行うことが難しい。
【０００３】
そこで、映像から被写体を検出して、被写体の移動方向と同じ方向に画面をフリックするとその被写体がフレームアウトするところまで早送りし、被写体の移動方向と逆方向に画面をフリックすると被写体がフレームインするところまで巻き戻す画像再生方法が知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－８４４８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、この画像再生方法は、カメラ前を人物（被写体）が横切る映像が再生されていることが前提となっており、ドライブレコーダなど車両に搭載されたカメラが撮影した走行映像の再生に適用すると違和感が生じる、という問題が一例として挙げられる。
【０００６】
本発明は、このような問題点に対処することを課題の一例とするものである。即ち、本発明は、例えば、走行映像を再生する際に直感的に制御操作を行うことができる映像制御装置を提供することを目的としている。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、請求項１に記載の映像制御装置は、映像を表示する表示部と、基準点に基づくユーザ操作を受け付ける受付部と、前記受付部で受け付けられた前記ユーザ操作に応じて、前記表示部で表示される映像を制御する制御部と、を備えることを特徴とする。
【図面の簡単な説明】
【０００８】

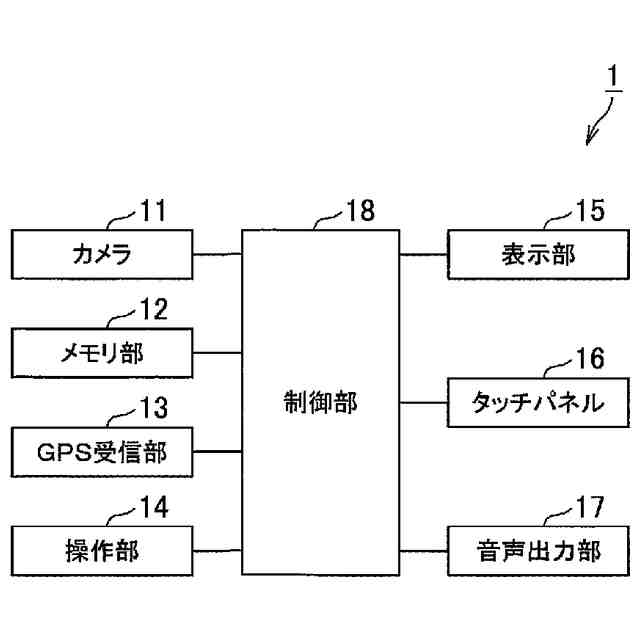

本発明の映像制御装置としてのナビゲーション装置の一実施例を示すブロック図である。

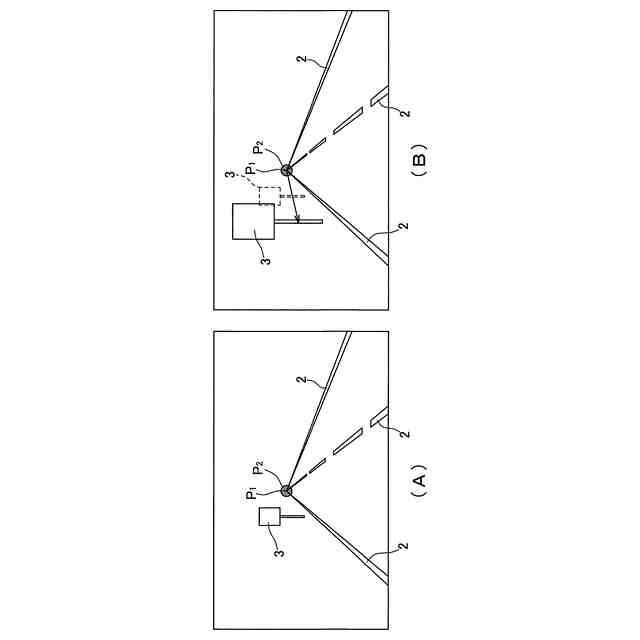

（Ａ）は時間ｔにおける図１に示すカメラにより撮影された走行映像を示す図であり、（Ｂ）は時間ｔ＋Δｔにおける図１に示すカメラにより撮影された走行映像を示す図である。

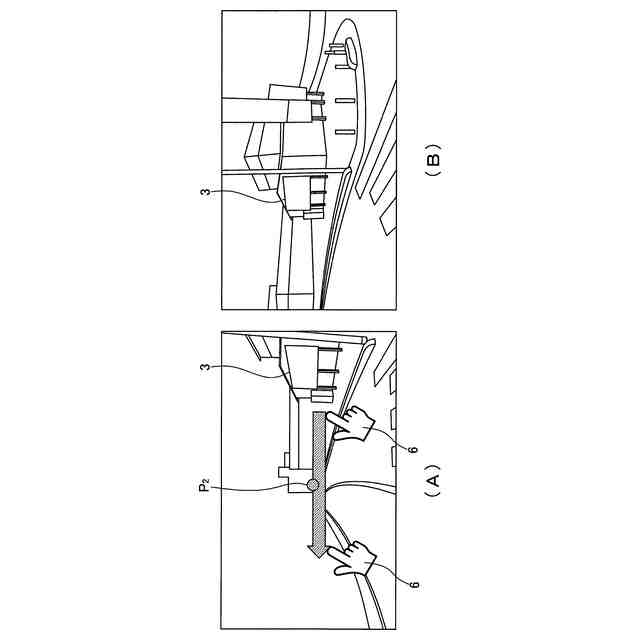

第１実施例における基準点に基づくユーザ操作を説明するための図である。

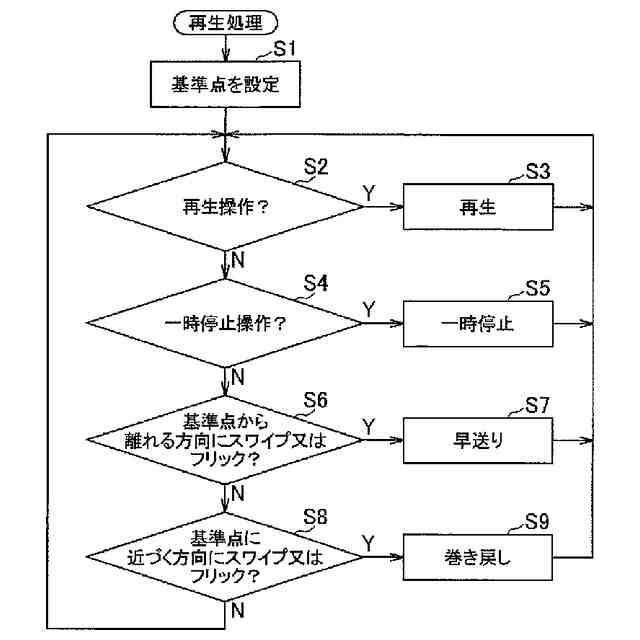

第１実施例における図１に示すナビゲーション装置の制御部が行う再生処理手順を示すフローチャートである。

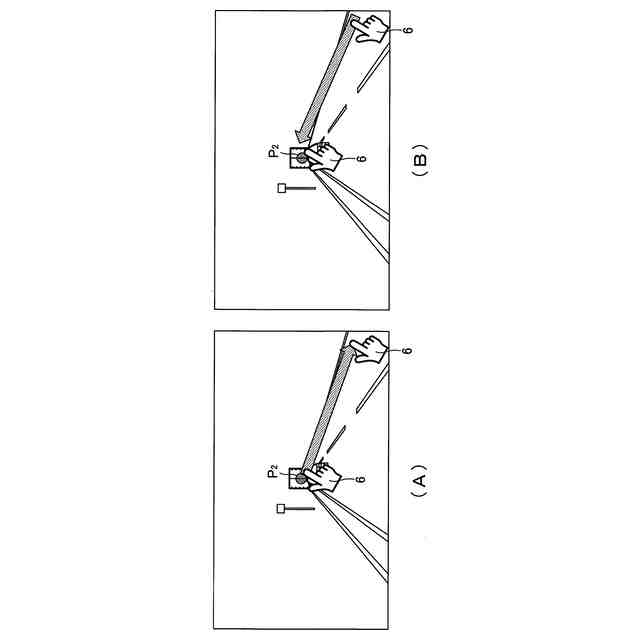

第２又は第３実施例における基準点に基づくユーザ操作を説明するための図である。

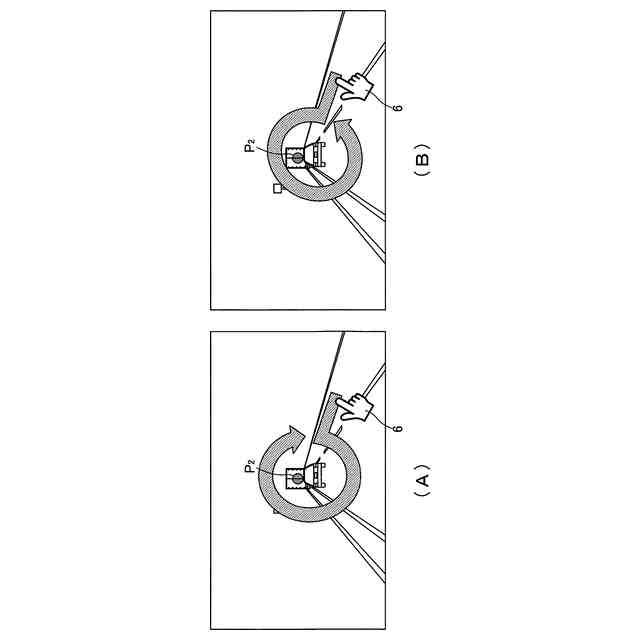

第２又は第３実施例における基準点に基づくユーザ操作を説明するための図である。

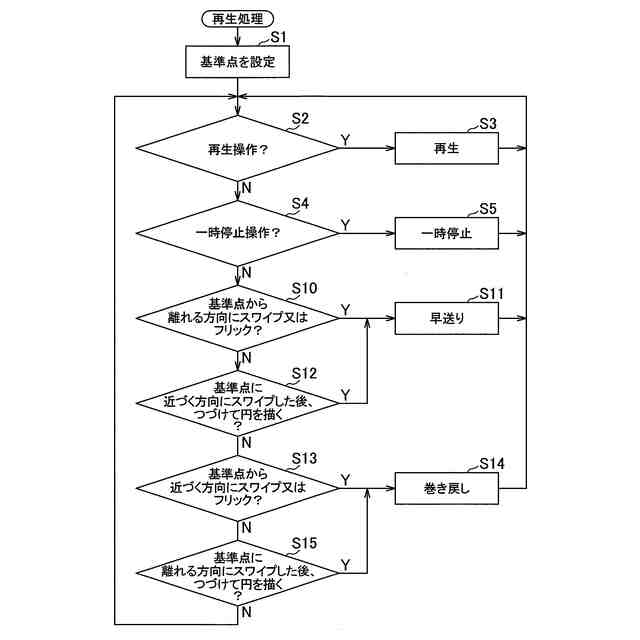

第２実施例における図１に示すナビゲーション装置の制御部が行う再生処理手順を示すフローチャートである。
（Ａ）は第６実施例における映像の視点を変更するときのユーザ操作を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施形態にかかる映像制御装置を説明する。本発明の一実施形態にかかる映像制御装置は、映像を表示する表示部と、基準点に基づくユーザ操作を受け付ける受付部と、受付部で受け付けられたユーザ操作に応じて、表示部で表示される映像を制御する制御部と、を備える。
【００１０】
走行映像は、消失点を中心として放射状に背景（静止物）が流れる。例えば、この走行映像の消失点に対応する表示部上の位置に基準点を定め、この基準点に基づくユーザ操作に応じて、表示部で表示される映像を制御することにより、走行映像を再生する際に直感的に映像を制御することができる。
（【００１１】以降は省略されています）
