公開番号2025082703
公報種別公開特許公報(A)
公開日2025-05-29
出願番号2023196206
出願日2023-11-17
発明の名称音響装置
出願人アルプスアルパイン株式会社
代理人個人
主分類H04R 1/40 20060101AFI20250522BHJP(電気通信技術)
要約【課題】アレイスピーカを構成する複数のスピーカユニットに同じ音響信号を同じタイミングで与えても、音響出力の向きを制御することができる音響装置を提供する。

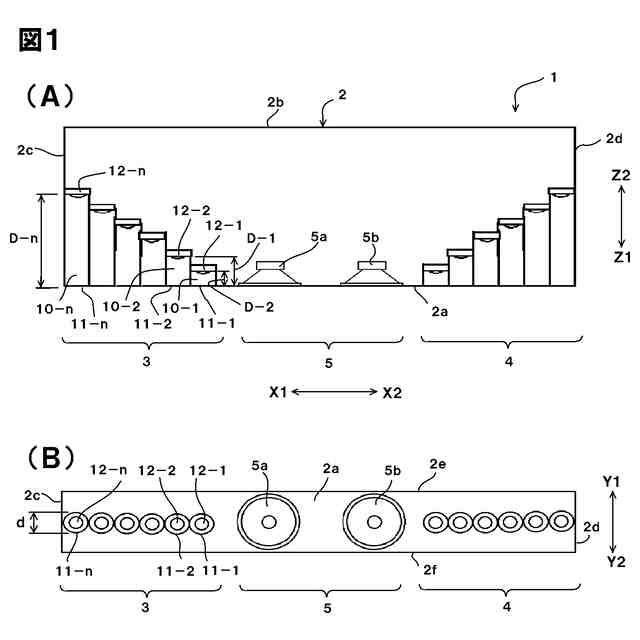

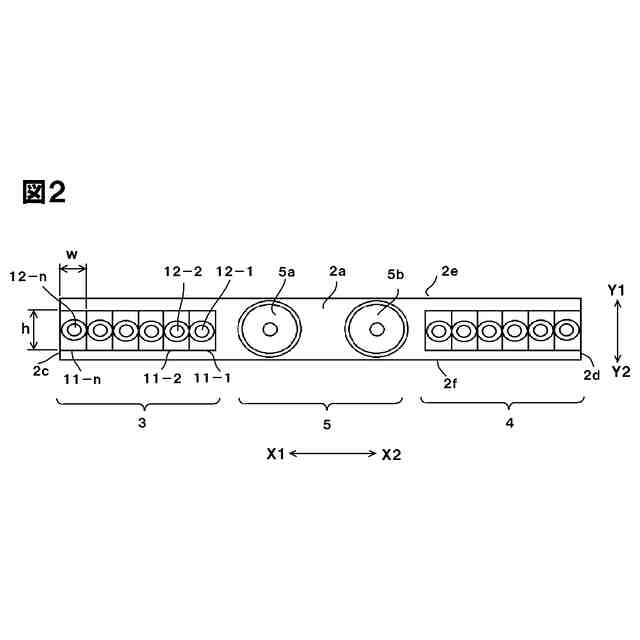

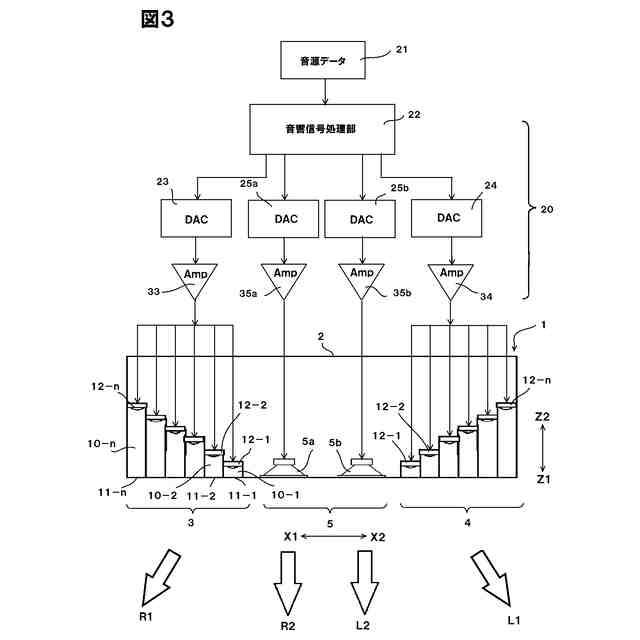

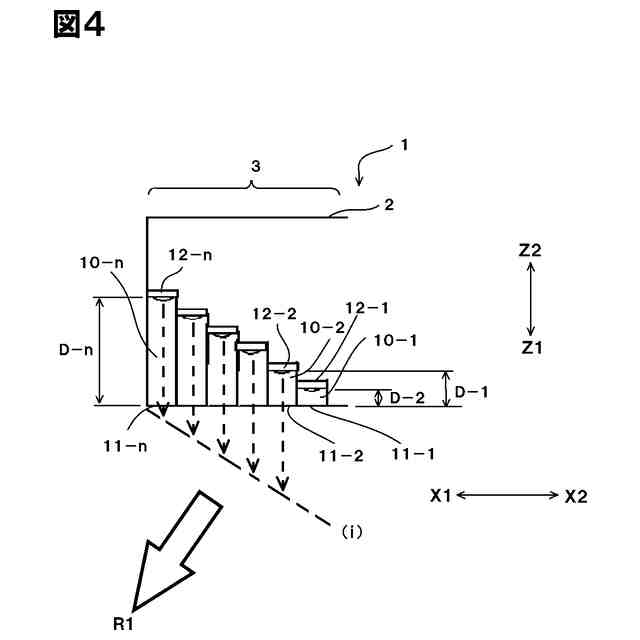

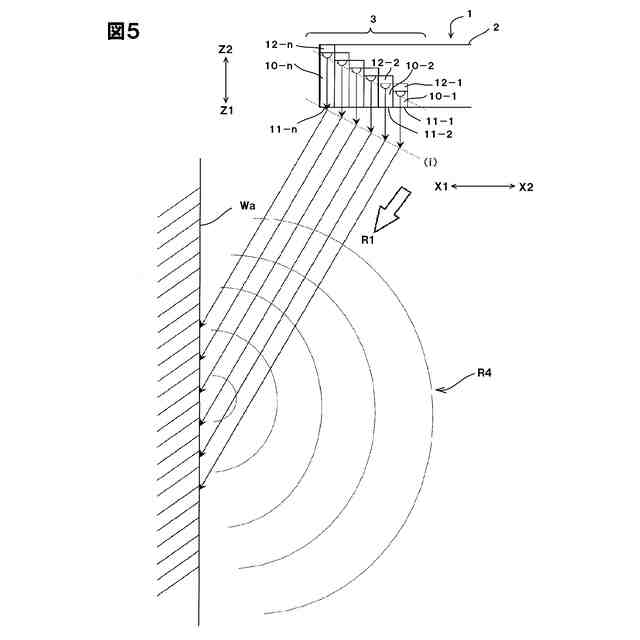

【解決手段】音響装置1において、アレイスピーカ3、4は、複数の管路10-1～10-nを有し、管路10の開口部11-1～11-nがキャビネット2の前部に現われ、各管路の奥にスピーカユニット12-1～12-nがそれぞれ配置されている。各管路では、開口部からスピーカユニットまでの奥行き距離D-1～D-nが相違している。X1方向およびX2方向に向かうにしたがって奥行き距離が徐々に長くなるように設定することで、アレイスピーカ3、4からのアレイ音響出力を斜め前方に向けることができる。
【選択図】図1
特許請求の範囲【請求項１】
キャビネットに複数のスピーカユニットが搭載された音響装置において、
前記キャビネットの内部に、発音方向の前方に開口部が向けられた複数の管路と、それぞれの前記管路の奥に配置されて前記開口部に向けて発音する前記スピーカユニットとが設けられ、
複数の前記開口部が直線状に並んでおり、それぞれの前記管路で、前記開口部から前記スピーカユニットまでの奥行き距離が相違していることを特徴とする音響装置。
続きを表示（約 260 文字）【請求項２】
それぞれの前記管路は直線状に延び、それぞれの管路が平行に配置されている請求項１記載の音響装置。
【請求項３】
前記管路の並び方向に向けて、前記奥行き距離が徐々に長くなる請求項２記載の音響装置。
【請求項４】
前記キャビネットは、発音方向の前方に向けられた前部と、側部とを有し、前記奥行き距離は、前記キャビネットの前記側部に向けて徐々に長くなる請求項３記載の音響装置。
【請求項５】
全ての前記開口部が、前記前部に並んで開口している請求項４記載の音響装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、キャビネットに複数のスピーカユニットが搭載されて、アレイスピーカとして動作する音響装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１にアレイスピーカを用いたオーディオ再生装置に関する発明が記載されている。特許文献１の段落〔００１９〕に「アレイスピーカは、図１に示すようにハニカム状に小型スピーカ（スピーカユニット）を配列したスピーカシステムを用いる。」と記載され、〔００２０〕に「このようなアレイスピーカにおいて、図２に示すように、各スピーカユニットから同じオーディオ信号を出力し、各スピーカユニットにおける出力タイミングを空間上の所定点（焦点）に到達する時刻が一致するように調整することにより、重ね合わせ原理によってその焦点方向に指向性を有するビーム状にオーディオ信号を出力することができる。」と記載されている。
【０００３】
特許文献２に指向性拡声装置に関する発明が記載されている。特許文献２の段落〔００１９〕には、「指向性高音用スピーカ９ａ，９ｂには、図２に示すように、３ｋＨｚ（或いは２．５ｋＨｚ）～１５ｋＨｚの帯域で狭い（高い）指向性を持つアレイスピーカを用いるのが好適である。」、「高音用アレイスピーカ９ａ，９ｂは、物理的な配置方向を図２乃至図３に示すように傾けると共に、発音ユニットに供給される信号の強度勾配を調整することにより、各聴取点Ｐａ，Ｐｂに向かう所定の指向特性が与えられる。」と記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００６－６７２１８号公報
特開２００３－２３５０９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載されたオーディオ再生装置は、アレイスピーカに斜め前方へ向く指向性を持たせるために、アレイスピーカを構成する各スピーカの出力タイミングを調整し、位相干渉により指向性制御を行っている。各スピーカに出力タイミングが相違する音響信号を別々に与える必要があるため、オーディオ制御回路が複雑になり、製造コストが高くなる。
【０００６】
特許文献２に記載された指向性拡声装置は、高音用アレイスピーカの発音方向に斜め前方への指向性を持たせるために、キャビネットの前面を斜めに向け、この斜めの前面に複数のスピーカユニットを配列している。キャビネットの前面を斜めに構成しなくてはならないため、拡声装置のデザインが固定され、外観が良好な拡声装置を自由に設計することができない。また、キャビネットの前面を斜め前方に向けた結果、キャビネットの側部の奥行き寸法が小さくなり、この側部に並んで他の音響装置や家具などが配列すると、他の音響装置や家具などがキャビネットの前面よりも前方へ突出することになり、スピーカユニットから斜め前方へ出力される音圧が、他の音響装置や家具など当たって予期しない向きに反射されるなどの問題も生じやすい。
【０００７】
本発明は、上記従来の課題を解決するものであり、複数のスピーカユニットを斜めに配列させることなく、比較的簡単な制御回路を用いて、アレイスピーカの発音方向に指向性を持たせることができる音響装置を提供することを目的としている。
【課題を解決するための手段】
【０００８】
本発明は、キャビネットに複数のスピーカユニットが搭載された音響装置において、
前記キャビネットの内部に、発音方向の前方に開口部が向けられた複数の管路と、それぞれの前記管路の奥に配置されて前記開口部に向けて発音する前記スピーカユニットとが設けられ、
複数の前記開口部が直線状に並んでおり、それぞれの前記管路で、前記開口部から前記スピーカユニットまでの奥行き距離が相違していることを特徴とするものである。
【０００９】
本発明の音響装置は、それぞれの前記管路は直線状に延び、それぞれの管路が平行に配置されているものとして構成される。
【００１０】
本発明の音響装置は、前記管路の並び方向に向けて、前記奥行き距離が徐々に長くなるものが好ましい。
（【００１１】以降は省略されています）
