特許ウォッチ

公開番号2025090337
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205517
出願日2023-12-05
発明の名称データ収集方法、データ収集装置及びコンピュータプログラム
出願人株式会社日本製鋼所
代理人個人,個人
主分類B29C 45/76 20060101AFI20250610BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】複数回の射出成形サイクルにわたって取得した物理量データを、利活用し易く、収集して保存することができるデータ収集方法を提供する。
【解決手段】射出成形機を用いた成形品の射出成形工程で得られる、射出成形機の動作に係る時系列の物理量データを取得し、複数回の射出成形サイクルにわたって取得した物理量データを、射出成形機に設定された成形条件を反映した文字列と、物理量データの収集期間とに関連付けて記憶部に記憶する。
【選択図】図4
特許請求の範囲【請求項１】
射出成形機を用いた成形品の射出成形工程で得られる、該射出成形機の動作に係る時系列の物理量データを取得し、
複数回の射出成形サイクルにわたって取得した物理量データを、前記射出成形機に設定された成形条件を反映した文字列と、該物理量データの収集期間とに関連付けて記憶部に記憶する
データ収集方法。
続きを表示（約 1,200 文字）【請求項２】
前記文字列及び前記収集期間を含むフォルダ名を有するフォルダを作成し、
前記フォルダ名に含まれる前記収集期間に、前記フォルダ名に含まれる前記成形条件で射出成形したときに得られた物理量データを、ショット毎に前記フォルダに格納する
請求項１に記載のデータ収集方法。
【請求項３】
取得した物理量データを含むファイルを一時保存用フォルダに保存し、
前記一時保存用フォルダに前記ファイルが格納されているか否かを監視し、
前記一時保存用フォルダに前記ファイルが格納されている場合、前記フォルダを作成し、
前記一時保存用フォルダが記憶する前記ファイルを、前記フォルダに移動させる
請求項２に記載のデータ収集方法。
【請求項４】
物理量データを含む前記ファイルを前記一時保存用フォルダに保存する際、第１拡張子のファイルとして物理量データの保存を開始し、物理量データの保存が完了した場合、前記一時保存用フォルダに格納された前記ファイルの拡張子を前記第１拡張子から第２拡張子に変更し、
前記一時保存用フォルダに、前記第２拡張子を有する前記ファイルが格納されている場合、前記フォルダを作成して前記ファイルを前記フォルダに移動させる
請求項３に記載のデータ収集方法。
【請求項５】
前記文字列は前記射出成形機に設定された成形条件の名称を含む
請求項１又は請求項２に記載のデータ収集方法。
【請求項６】
前記文字列は前記射出成形機に設定された成形条件を示す文字を含む
請求項１又は請求項２に記載のデータ収集方法。
【請求項７】
射出成形が行われた日付と、時刻と、物理量データの検出時点を特定するための時間情報と、取得した物理量データと、該物理量データを取得したときに前記射出成形機の動作に係る指令値とを対応付けたファイルとして物理量データを記憶する
請求項１又は請求項２に記載のデータ収集方法。
【請求項８】
処理部を備えるデータ収集装置であって、
前記処理部は、
射出成形機を用いた成形品の射出成形工程で得られる、該射出成形機の動作に係る時系列の物理量データを取得し、
複数回の射出成形サイクルにわたって取得した物理量データを、前記射出成形機に設定された成形条件を反映した文字列と、該物理量データの収集期間とに関連付けて記憶部に記憶させる
データ収集装置。
【請求項９】
射出成形機を用いた成形品の射出成形工程で得られる、該射出成形機の動作に係る時系列の物理量データを取得し、
複数回の射出成形サイクルにわたって取得した物理量データを、前記射出成形機に設定された成形条件を反映した文字列と、該物理量データの収集期間とに関連付けて記憶部に記憶する
処理をコンピュータに実行させるためのコンピュータプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、データ収集方法、データ収集装置及びコンピュータプログラムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
射出シリンダ内の樹脂の状態を監視する射出成形機であって、樹脂の可塑化のために消費される消費エネルギを検出し、消費エネルギに基づいて射出シリンダ内の樹脂の状態を推定することにより、成形品質を判別する射出成形機が開示されている（例えば、特許文献１）。具体的には、射出成形機は、検出された消費エネルギと、適当な品質の成形品を生成するために消費される標準的な電力量である基準電力量とを比較し、その差が所定以上となった場合、成形品の品質に問題があるものと判別する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－０９１４２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１には、射出成形機の動作を監視し、監視して得た物理量データの利活用を考慮して保存する技術は開示されていない。
【０００５】
本開示の目的は、複数回の射出成形サイクルにわたって取得した物理量データを、利活用し易く、収集して保存することができるデータ収集方法、データ収集装置及びコンピュータプログラムを提供することにある。
【課題を解決するための手段】
【０００６】
本開示の一態様に係るデータ収集方法は、射出成形機を用いた成形品の射出成形工程で得られる、該射出成形機の動作に係る時系列の物理量データを取得し、複数回の射出成形サイクルにわたって取得した物理量データを、前記射出成形機に設定された成形条件を反映した文字列と、該物理量データの収集期間とに関連付けて記憶部に記憶する。
【０００７】
本開示の一態様に係るデータ収集装置は、処理部を備えるデータ収集装置であって、前記処理部は、射出成形機を用いた成形品の射出成形工程で得られる、該射出成形機の動作に係る時系列の物理量データを取得し、複数回の射出成形サイクルにわたって取得した物理量データを、前記射出成形機に設定された成形条件を反映した文字列と、該物理量データの収集期間とに関連付けて記憶部に記憶させる。
【０００８】
本開示の一態様に係るコンピュータプログラムは、射出成形機を用いた成形品の射出成形工程で得られる、該射出成形機の動作に係る時系列の物理量データを取得し、複数回の射出成形サイクルにわたって取得した物理量データを、前記射出成形機に設定された成形条件を反映した文字列と、該物理量データの収集期間とに関連付けて記憶部に記憶する処理をコンピュータに実行させる。
【発明の効果】
【０００９】
本開示によれば、複数回の射出成形サイクルにわたって取得した物理量データを、利活用し易く、収集して保存することができるデータ収集方法、データ収集装置及びコンピュータプログラムを提供することができる。
【図面の簡単な説明】
【００１０】
実施形態１に係る射出成形システムの構成例を示す模式図である。

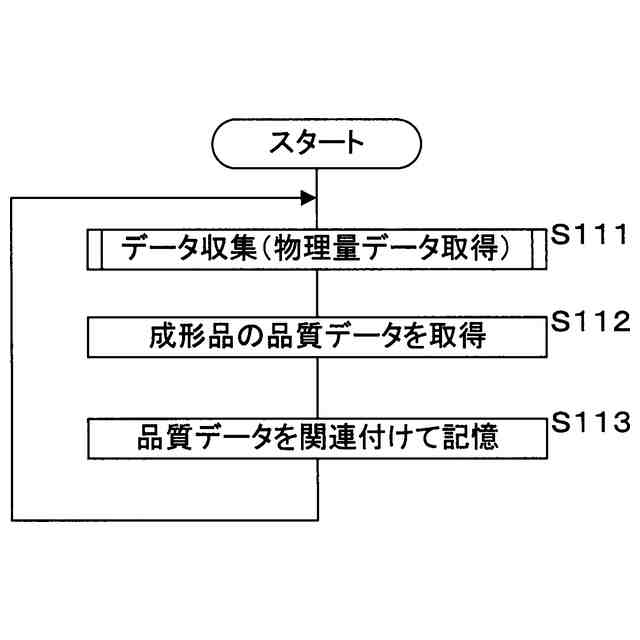

実施形態１に係る基準データの収集処理手順を示すフローチャートである。

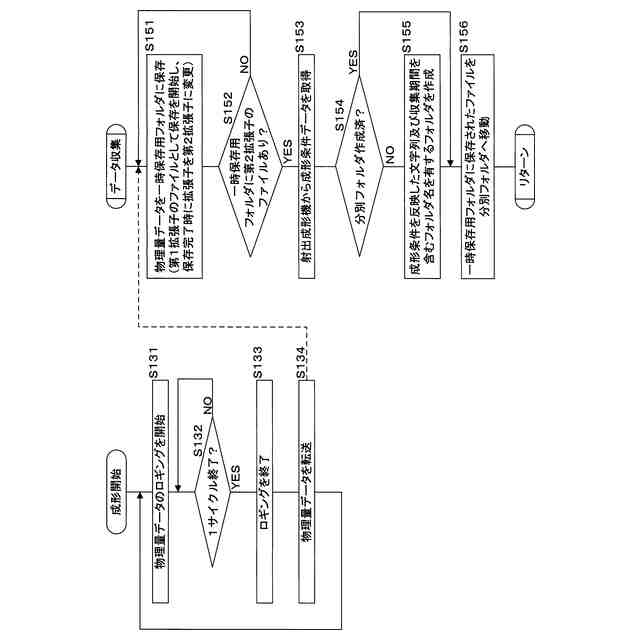

実施形態１に係るデータ収集処理手順を示すフローチャートである。

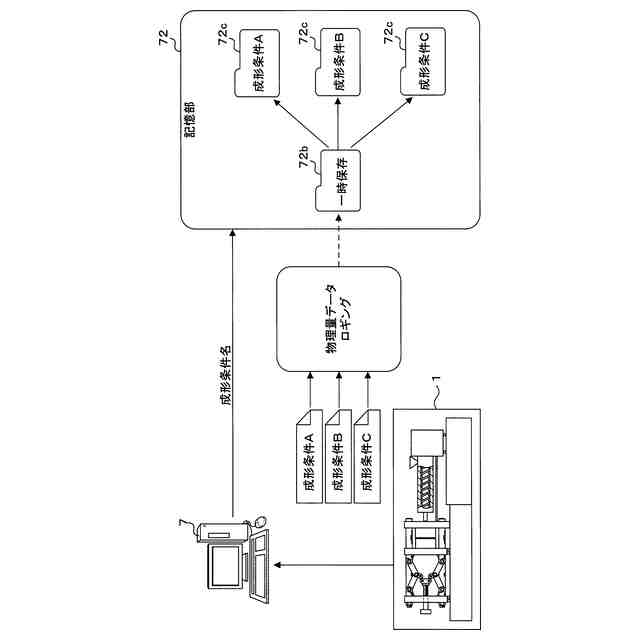

実施形態１に係るデータ収集方法を示す概念図である。

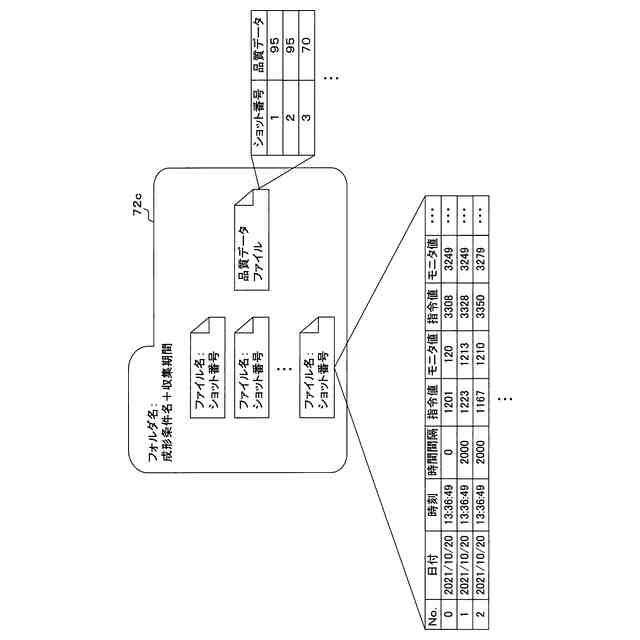

実施形態１に係るデータ収集方法によって保存されるファイルの内容を示す概念図である。

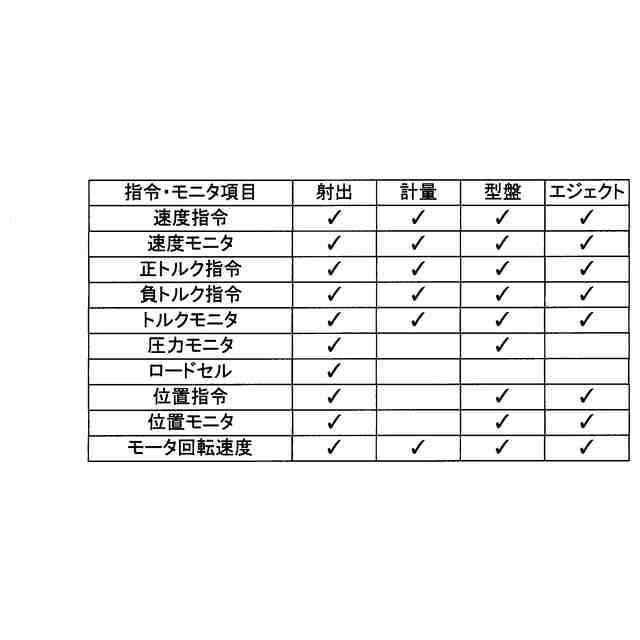

ロギングデータの項目の一例を示す図表である。

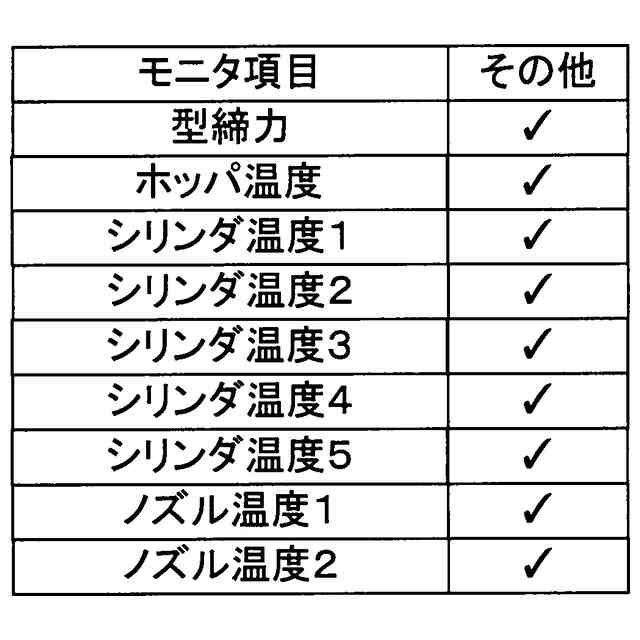

ロギングデータの項目の一例を示す図表である。
実施形態１に係る品質推定の処理手順を示すフローチャートである。

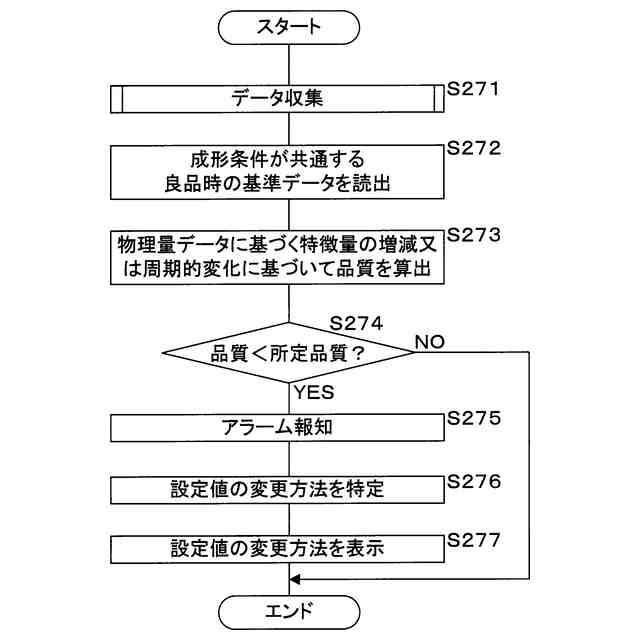

実施形態２に係る品質推定の処理手順を示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
