公開番号2025084148
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2023197793
出願日2023-11-22
発明の名称部品の製造装置、製造方法および表皮部材
出願人株式会社イノアックコーポレーション
代理人ケー・ティー・アンド・エス弁理士法人
主分類B29C 63/02 20060101AFI20250527BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】基材に貼り付ける表皮材から表皮材を覆う保護層を簡易に分離可能な製造装置、製造方法および表皮部材を提供する。
【解決手段】製造装置は、第1層と、前記第1層に積層され前記第1層より伸縮性が低い第2層と、前記第1層から前記第2層まで貫通する孔部と、を有する表皮部材の前記第2層を前記第1層から分離させる製造装置であって、前記孔部の内径よりも大きい外径を有し、前記孔部に挿入されるピンを備える。

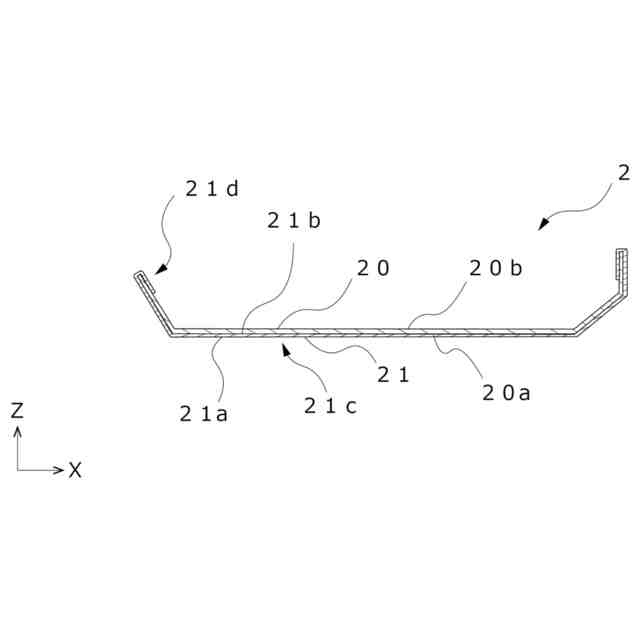

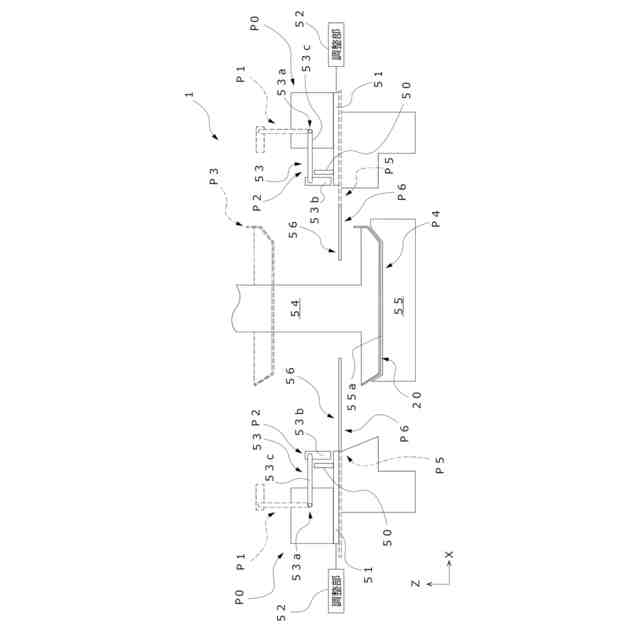

【選択図】図5
特許請求の範囲【請求項１】
第１層と、前記第１層に積層され前記第１層より伸縮性が低い第２層と、前記第１層から前記第２層まで貫通する孔部と、を有する表皮部材の前記第２層を前記第１層から分離させる製造装置であって、
前記孔部の内径よりも大きい外径を有し、前記孔部に挿入されるピンを備える、
部品の製造装置。
続きを表示（約 560 文字）【請求項２】
前記第２層は、前記孔部から前記表皮部材の端部に向けて延びるスリットを備え、
前記製造装置は、前記表皮部材の前記孔部に前記ピンが挿入された状態で、前記ピンを前記スリットが延びる方向に沿って移動可能な移動部を備える、
請求項１に記載の部品の製造装置。
【請求項３】
前記スリットは、前記表皮部材の中央部から離間する方向に延びており、
前記移動部は、前記表皮部材の前記孔部に前記ピンが挿入された状態で、前記表皮部材を前記スリットが延びる方向に沿って張る、
請求項２に記載の部品の製造装置。
【請求項４】
第１層と、前記第１層に積層され前記第１層より伸縮性が低い第２層と、前記第１層から前記第２層まで貫通する孔部と、を有する表皮部材を準備する工程と、
前記孔部の内径よりも大きい外径を有するピンを、前記表皮部材の前記孔部に挿入する工程と、を備える、
部品の製造方法。
【請求項５】
第１層と、
前記第１層に積層され前記第１層より伸縮性が低い第２層と、
前記第１層から前記第２層まで貫通する孔部と、
前記第２層に設けられ、前記孔部から延びるスリットと、備える、
表皮部材。

発明の詳細な説明【技術分野】
【０００１】
本開示は、部品の製造装置、製造方法および表皮部材に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

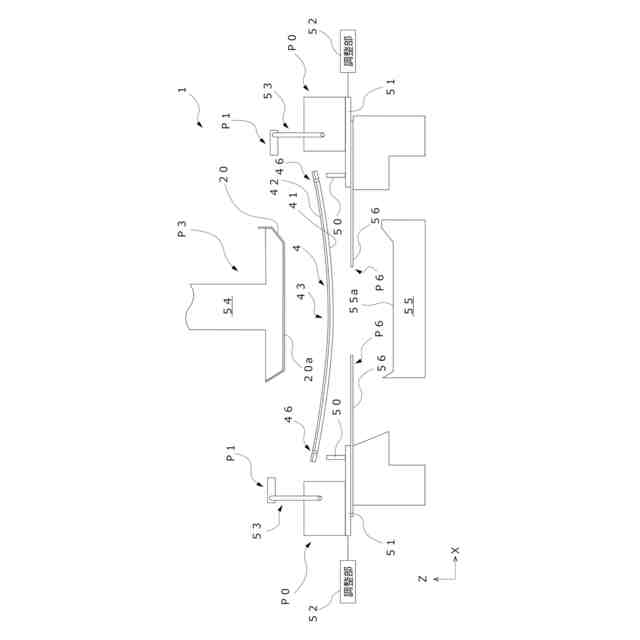

特許文献１は、基材に表皮材を貼り付けた部品の製造装置を開示している。この製造装置は、表皮材の複数の箇所を把持する複数のクランプと、表皮材に基材を押し付ける上型と、水平方向に摺動するプレートと、を備える。
【０００３】
この製造装置は、表皮材の複数の箇所を複数のクランプで把持して表皮材を水平に張るとともに、上型を移動させ表皮材に基材を押し付ける。さらに、製造装置は、上型で表皮材の一部に基材を押し付けた状態で、クランプを解除するとともにプレートを摺動させて表皮材の端部を基材の裏側に押し返す。
【先行技術文献】
【特許文献】
【０００４】
特開平４－２５９５３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
このような製造装置では、表皮材と、表皮材を外部のほこり等から保護する保護層と、を備える表皮部材を準備する。表皮部材の保護層は、簡易に表皮材から分離できることが好ましい。
【０００６】
本発明の課題は、基材に貼り付ける表皮材から表皮材を覆う保護層を簡易に分離可能な製造装置、製造方法および表皮部材を提供することである。
【０００７】

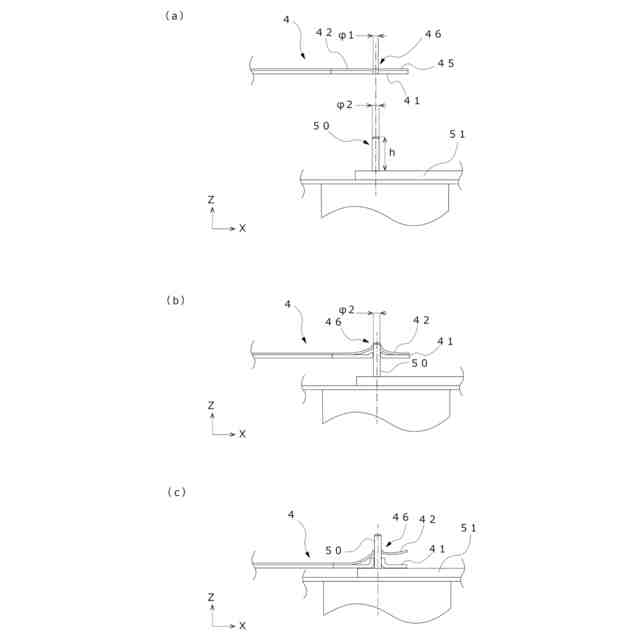

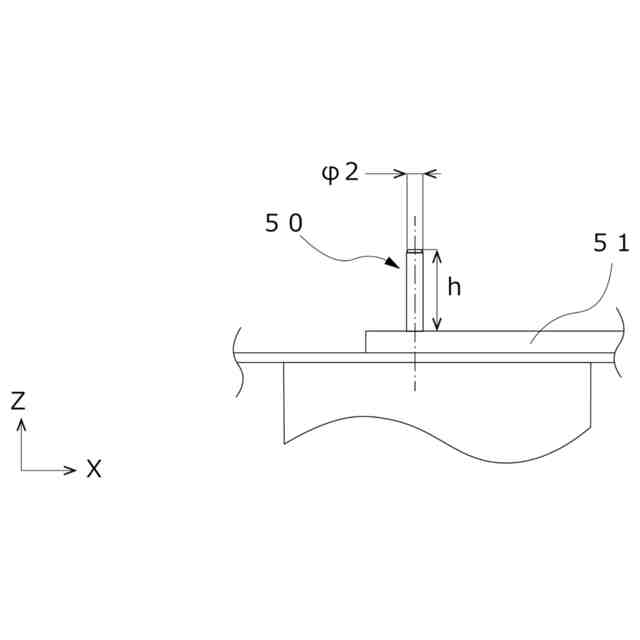

本開示の一態様に係る製造装置は、第１層と、前記第１層に積層され前記第１層より伸縮性が低い第２層と、前記第１層から前記第２層まで貫通する孔部と、を有する表皮部材の前記第２層を前記第１層から分離させる製造装置であって、前記孔部の内径よりも大きい外径を有し、前記孔部に挿入されるピンを備える。
【０００８】
また、本開示の別の態様に係る製造方法は、第１層と、前記第１層に積層され前記第１層より伸縮性が低い第２層と、前記第１層から前記第２層まで貫通する孔部と、を有する表皮部材を準備する工程と、前記孔部の内径よりも大きい外径を有するピンを、前記表皮部材の前記孔部に挿入する工程と、を備える。
【０００９】

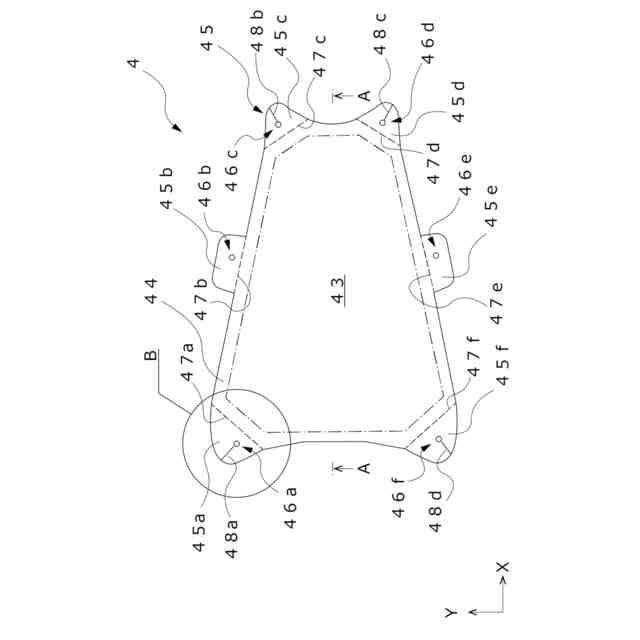

さらに、本開示の別の態様に係る表皮部材は、第１層と、前記第１層に積層され前記第１層より伸縮性が低い第２層と、前記第１層から前記第２層まで貫通する孔部と、前記第２層に設けられ、前記孔部から延びるスリットと、備える。
【発明の効果】
【００１０】
本開示の製造装置、製造方法および表皮部材によれば、基材に貼り付ける表皮材から表皮材を覆う保護層を簡易に分離可能な製造装置、製造方法および表皮部材を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
