発明の名称部品の製造装置および製造方法
出願人株式会社イノアックコーポレーション
代理人ケー・ティー・アンド・エス弁理士法人
主分類B29C 65/48 20060101AFI20250527BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】表皮材の一部を基材に貼り付けた状態で、所望の位置で表皮材を切断可能な新規の製造装置および製造方法を提供する。
【解決手段】製造装置は、基材に表皮材を貼り付けた部品の製造装置であって、前記表皮材の一部を前記基材に貼り付けた状態で、前記表皮材に設けられたミシン目が前記基材の端部から離間した位置に配置されるように前記表皮材を保持する保持部と、前記基材の端部と前記ミシン目の間に向けて移動して前記表皮材を押圧する板部材と、を備える。
【選択図】図5
特許請求の範囲【請求項１】
基材に表皮材を貼り付けた部品の製造装置であって、
前記表皮材の一部を前記基材に貼り付けた状態で、前記表皮材に設けられたミシン目が前記基材の端部から離間した位置に配置されるように前記表皮材を保持する保持部と、
前記基材の端部と前記ミシン目の間に向けて移動して前記表皮材を押圧する板部材と、
を備える、
製造装置。
続きを表示（約 460 文字）【請求項２】
前記板部材は、前記基材に向けて移動し、前記ミシン目を切り離すとともに前記ミシン目よりも基材側の前記表皮材を前記基材に巻き付ける、
請求項１に記載の製造装置。
【請求項３】
前記保持部は、前記表皮材に設けられた孔部に挿入されるピンであり、
前記ピンは、前記基材の端部から離間させる方向に前記表皮材を引っ張る、
請求項１に記載の製造装置。
【請求項４】
前記保持部による保持中に前記表皮材にかかる張力を一定以下に抑える調整部を備える、
請求項１に記載の製造装置。
【請求項５】
基材に表皮材を貼り付けた部品の製造方法であって、
前記表皮材の一部を前記基材に貼り付ける工程と、
前記表皮材に設けられたミシン目が前記基材の端部から離間した位置に配置されるように、前記表皮材を保持する工程と、
前記基材の端部と前記ミシン目の間に向けて板部材を移動させて前記表皮材を押圧する工程と、
を備える、製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、部品の製造装置および製造方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１は、基材に表皮材を貼り付けた部品の製造装置を開示している。この製造装置は、表皮材の複数の箇所を把持する複数のクランプと、表皮材に基材を押し付ける上型と、水平方向に摺動するプレートと、を備える。
【０００３】
この製造装置は、表皮材の複数の箇所を複数のクランプで把持して表皮材を水平に張るとともに、上型を移動させ表皮材に基材を押し付ける。さらに、製造装置は、上型で表皮材の一部に基材を押し付けた状態で、クランプを解除するとともにプレートを摺動させて表皮材の端部を基材の裏側に押し返す。
【先行技術文献】
【特許文献】
【０００４】
特開平４－２５９５３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
このような製造装置では、表皮材の意図しない箇所での破断を防止することが好ましい。
【０００６】
本発明の課題は、表皮材の一部を基材に貼り付けた状態で、所望の位置で表皮材を切断可能な製造装置および製造方法を提供することである。
【０００７】
本開示の一態様に係る製造装置は、基材に表皮材を貼り付けた部品の製造装置であって、前記表皮材の一部を前記基材に貼り付けた状態で、前記表皮材に設けられたミシン目が前記基材の端部から離間した位置に配置されるように前記表皮材を保持する保持部と、前記基材の端部と前記ミシン目の間に向けて移動して前記表皮材を押圧する板部材と、を備える。
【０００８】
また、本開示の別の態様に係る製造方法は、基材に表皮材を貼り付けた部品の製造方法であって、前記表皮材の一部を前記基材に貼り付ける工程と、前記表皮材に設けられたミシン目が前記基材の端部から離間した位置に配置されるように、前記表皮材を保持する工程と、前記基材の端部と前記ミシン目の間に向けて板部材を移動させて前記表皮材を押圧する工程と、を備える。
【発明の効果】
【０００９】
本開示の製造装置および製造方法によれば、表皮材の一部を基材に貼り付けた状態で、所望の位置で表皮材を切断可能な製造装置および製造方法を提供することができる。
【図面の簡単な説明】
【００１０】
部品を示す断面図。

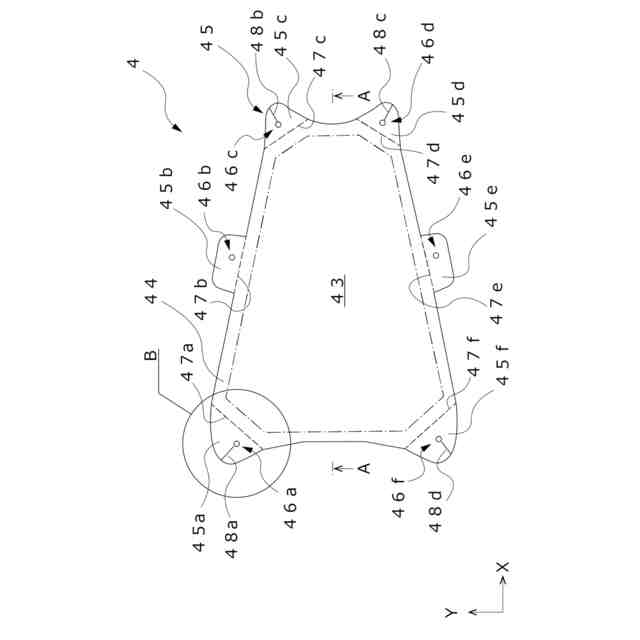

表皮部材の上面図。

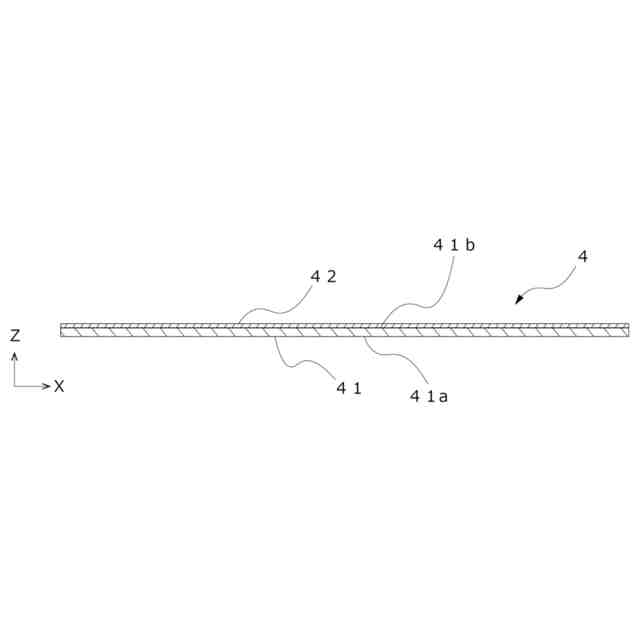

図２のＡ－Ａ断面を示す断面図。

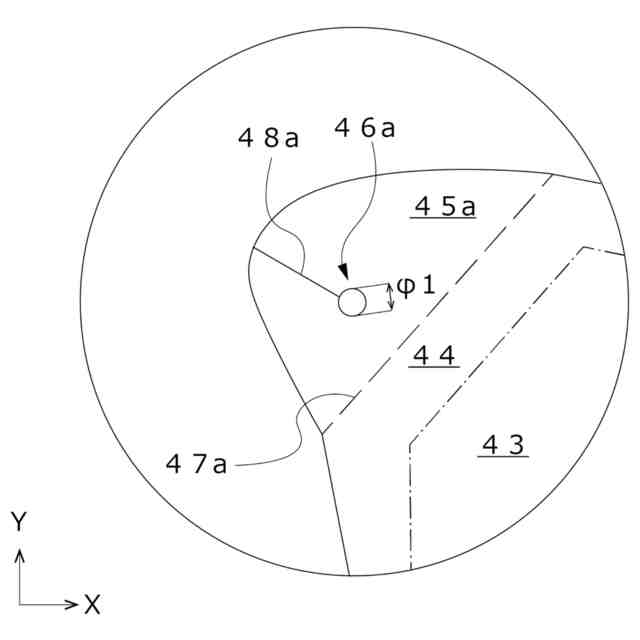

図２のＢ部分を拡大した拡大図。

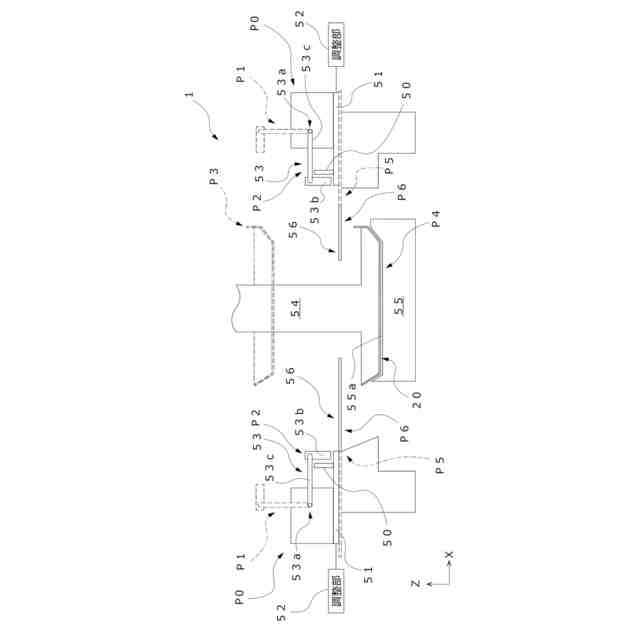

製造装置を示す概略図。

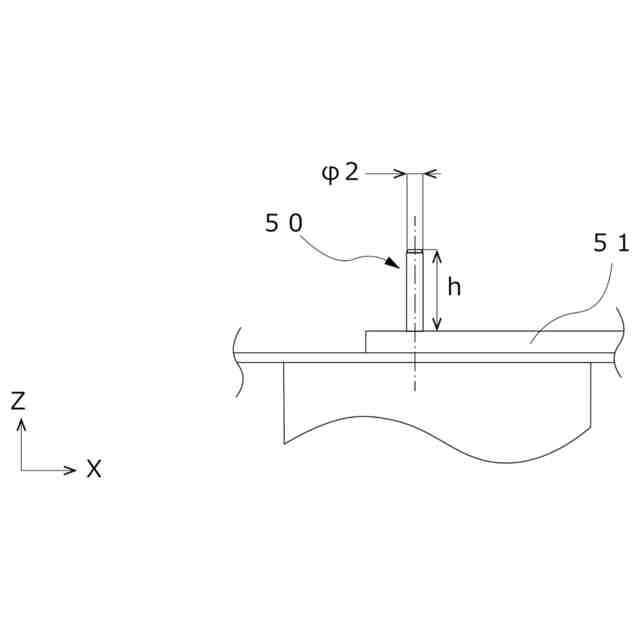

製造装置のピンを示す拡大図。
製造方法の工程を示す説明図。
製造方法の工程を示す説明図。
製造方法の工程を示す説明図。
製造方法の工程を示す説明図。
製造方法の押圧部と表皮部材の位置関係を示す概略図。
製造方法の工程を示す説明図。
製造方法の板部材と表皮部材の位置関係を示す拡大図。
製造方法の工程を示す説明図。
【発明を実施するための形態】
