公開番号2025083869
公報種別公開特許公報(A)
公開日2025-06-02
出願番号2023197515
出願日2023-11-21
発明の名称エレベータシステム
出願人フジテック株式会社
代理人個人,個人
主分類B66B 1/14 20060101AFI20250526BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】簡易な構成で端末と移動体の円滑な行先階登録を可能とするエレベータシステムを提供する。

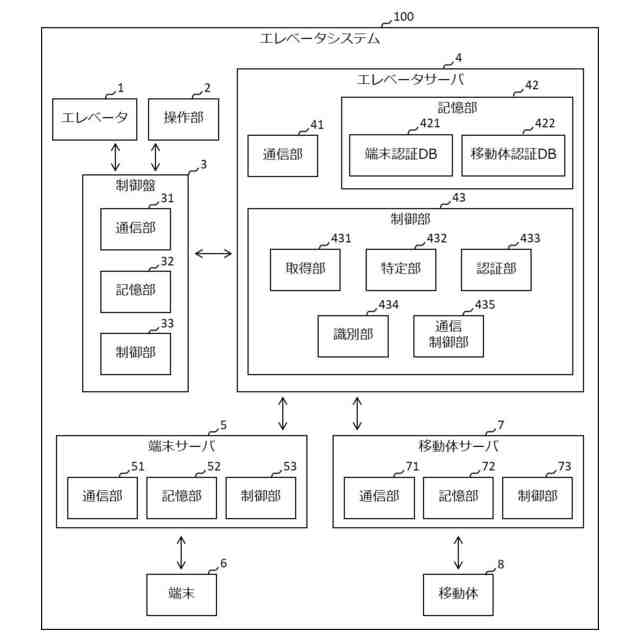

【解決手段】エレベータの配車を制御する制御盤と、制御盤と通信可能に接続されたエレベータサーバと、エレベータサーバと通信可能に接続され、エレベータの利用者が操作する端末から受信した乗車要求情報をエレベータサーバに送信する端末サーバと、エレベータサーバと通信可能に接続され、エレベータに乗車可能な移動体から受信した乗車要求情報をエレベータサーバに送信する移動体サーバと、を備え、エレベータサーバは、受信した乗車要求情報が端末サーバからの乗車要求情報であるか、移動体サーバからの乗車要求情報であるかを識別する識別部を備え、識別部の識別結果に基づいて、乗車要求情報を制御盤に送信する、エレベータシステム。
【選択図】図2

特許請求の範囲【請求項１】
エレベータの配車を制御する制御盤と、
前記制御盤と通信可能に接続されたエレベータサーバと、
前記エレベータサーバと通信可能に接続され、前記エレベータの利用者が操作する端末から受信した乗車要求情報を前記エレベータサーバに送信する端末サーバと、
前記エレベータサーバと通信可能に接続され、前記エレベータに乗車可能な移動体から受信した乗車要求情報を前記エレベータサーバに送信する移動体サーバと、を備え、
前記エレベータサーバは、
受信した乗車要求情報が前記端末サーバからの乗車要求情報であるか、前記移動体サーバからの乗車要求情報であるかを識別する識別部を備え、
前記識別部の識別結果に基づいて、乗車要求情報を前記制御盤に送信する、
エレベータシステム。
続きを表示（約 1,000 文字）【請求項２】
前記エレベータサーバは、前記識別部の識別結果に応じた運転モード情報を、前記制御盤に送信する、
請求項１に記載のエレベータシステム。
【請求項３】
前記エレベータサーバは、前記識別部が前記移動体サーバからの乗車要求情報であると識別した場合、前記移動体サーバからの乗車要求情報を受信した時点から第１所定時間後までの期間において前記端末サーバからの乗車要求情報を受信しないとき、前記移動体サーバからの乗車要求情報を前記制御盤に送信する、
請求項１に記載のエレベータシステム。
【請求項４】
前記エレベータサーバは、前記識別部が前記移動体サーバからの乗車要求情報であると識別した場合、前記移動体サーバからの乗車要求情報を受信した時点よりも第２所定時間前から前記時点までの期間において前記端末サーバからの乗車要求情報を受信したとき、前記エレベータサーバは、前記端末サーバからの乗車要求情報を受信した時点から第３所定時間経過後に前記移動体サーバからの乗車要求情報を前記制御盤に送信する、
請求項１に記載のエレベータシステム。
【請求項５】
前記端末サーバが送信する乗車要求情報は、乗車階情報及び行先階情報を含み、
前記エレベータは、前記エレベータへの乗車を判定する乗車検出部をさらに備え、
前記エレベータサーバは、前記識別部が前記端末サーバからの乗車要求情報であると識別した場合、前記乗車階情報に基づく乗車階において前記乗車検出部が乗車を検出したとき、前記行先階情報を前記制御盤に送信する、
請求項１に記載のエレベータシステム。
【請求項６】
前記端末サーバが送信する乗車要求情報は、前記端末のＩＤ情報を含み、
前記移動体サーバが送信する乗車要求情報は、前記移動体のＩＤ情報を含み、
前記エレベータへの乗車要求情報の送信が許可された前記端末のＩＤ情報を格納する端末認証データベースと、
前記エレベータへの乗車要求情報の送信が許可された前記移動体のＩＤ情報を格納する移動体認証データベースと、
前記端末のＩＤ情報または前記移動体のＩＤ情報を認証する認証部と、を備え、
前記認証部は、前記識別部の識別結果に基づいて、前記端末認証データベースと前記移動体認証データベースの何れかを選択して認証する、
請求項１から５の何れか１項に記載のエレベータシステム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、端末や移動体から行先階を登録可能なエレベータシステムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、例えば、エレベータシステムは、スマートフォンやロボットから送信される信号によって行先階登録が行われる（例えば、特許文献１）。ところで、スマートフォンとロボットの両方から行先階登録が行われた場合、これらを区別せずに配車制御してしまうと、スマートフォンの利用者とロボットが同乗する可能性がある。また、これらを区別して配車制御するには、比較的高度な処理が可能なエレベータの制御部を要するため、例えば既設のエレベータへの適用が困難となる。
【先行技術文献】
【特許文献】
【０００３】
特許第７２７１７４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
そこで、課題は、簡易な構成で端末と移動体の円滑な行先階登録を可能とするエレベータシステムを提供することである。
【課題を解決するための手段】
【０００５】
エレベータシステムは、エレベータの配車を制御する制御盤と、前記制御盤と通信可能に接続されたエレベータサーバと、前記エレベータサーバと通信可能に接続され、前記エレベータの利用者が操作する端末から受信した乗車要求情報を前記エレベータサーバに送信する端末サーバと、前記エレベータサーバと通信可能に接続され、前記エレベータに乗車可能な移動体から受信した乗車要求情報を前記エレベータサーバに送信する移動体サーバと、を備え、前記エレベータサーバは、受信した乗車要求情報が前記端末サーバからの乗車要求情報であるか、前記移動体サーバからの乗車要求情報であるかを識別する識別部を備え、前記識別部の識別結果に基づいて、乗車要求情報を前記制御盤に送信する。
【０００６】
また、エレベータシステムは、前記エレベータサーバは、前記識別部の識別結果に応じた運転モード情報を、前記制御盤に送信する、という構成でもよい。
【０００７】

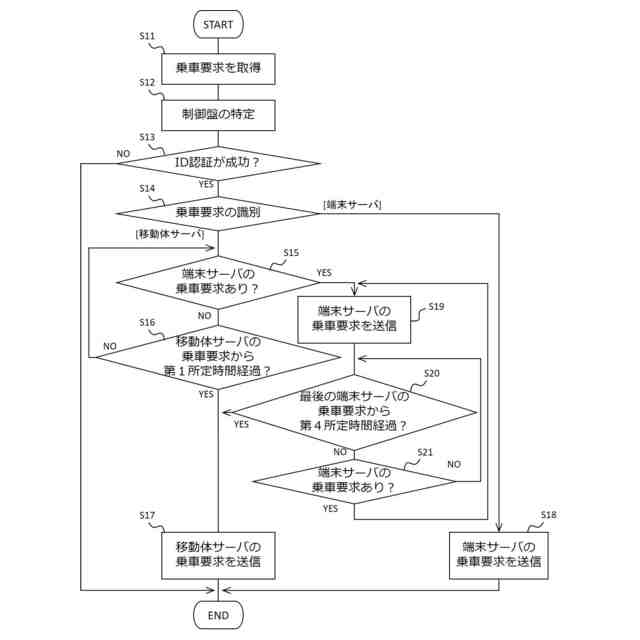

また、エレベータシステムは、前記エレベータサーバは、前記識別部が前記移動体サーバからの乗車要求情報であると識別した場合、前記移動体サーバからの乗車要求情報を受信した時点から第１所定時間後までの期間において前記端末サーバからの乗車要求情報を受信しないとき、前記移動体サーバからの乗車要求情報を前記制御盤に送信する、という構成でもよい。
【０００８】
また、エレベータシステムは、前記エレベータサーバは、前記識別部が前記移動体サーバからの乗車要求情報であると識別した場合、前記移動体サーバからの乗車要求情報を受信した時点よりも第２所定時間前から前記時点までの期間において前記端末サーバからの乗車要求情報を受信したとき、前記エレベータサーバは、前記端末サーバからの乗車要求情報を受信した時点から第３所定時間経過後に前記移動体サーバからの乗車要求情報を前記制御盤に送信する、という構成でもよい。
【０００９】

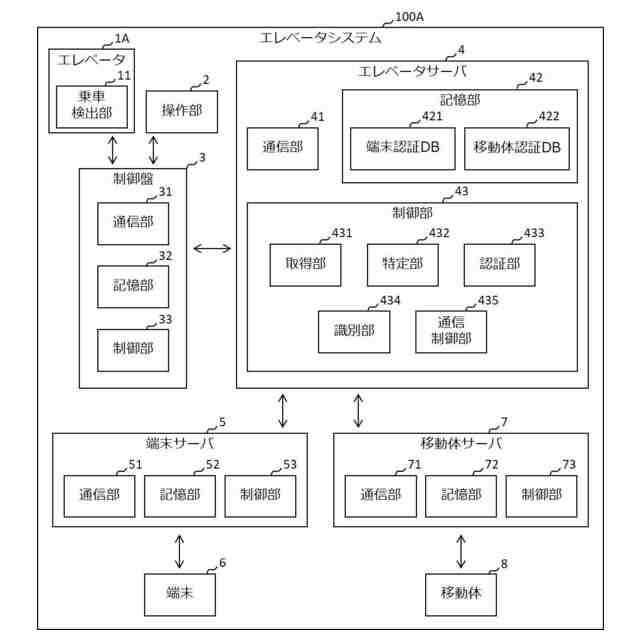

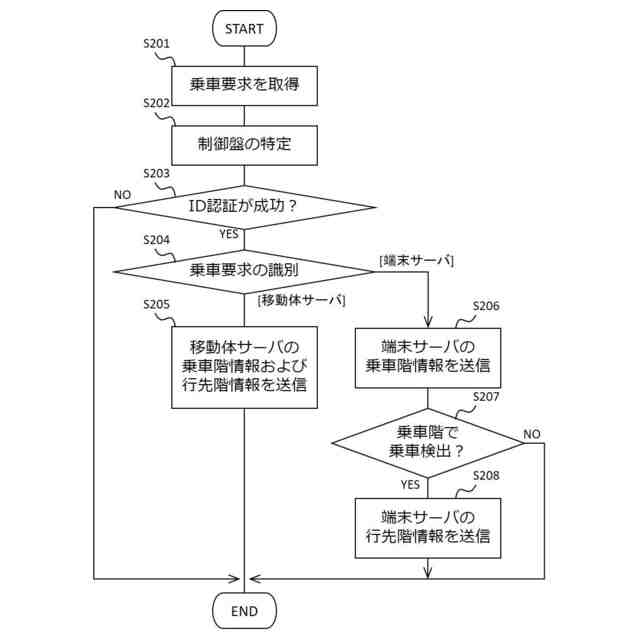

また、エレベータシステムは、前記端末サーバが送信する乗車要求情報は、乗車階情報及び行先階情報を含み、前記エレベータは、前記エレベータへの乗車を判定する乗車検出部をさらに備え、前記エレベータサーバは、前記識別部が前記端末サーバからの乗車要求情報であると識別した場合、前記乗車階情報に基づく乗車階において前記乗車検出部が乗車を検出したとき、前記行先階情報を前記制御盤に送信する、という構成でもよい。
【００１０】
また、エレベータシステムは、前記端末サーバが送信する乗車要求情報は、前記端末のＩＤ情報を含み、前記移動体サーバが送信する乗車要求情報は、前記移動体のＩＤ情報を含み、前記エレベータへの乗車要求情報の送信が許可された前記端末のＩＤ情報を格納する端末認証データベースと、前記エレベータへの乗車要求情報の送信が許可された前記移動体のＩＤ情報を格納する移動体認証データベースと、前記端末のＩＤ情報または前記移動体のＩＤ情報を認証する認証部と、を備え、前記認証部は、前記識別部の識別結果に基づいて、前記端末認証データベースと前記移動体認証データベースの何れかを選択して認証する、という構成でもよい。
【図面の簡単な説明】
（【００１１】以降は省略されています）
