公開番号2025083587
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025044644,2023091787
出願日2025-03-19,2018-01-09
発明の名称サイフォン排水システム
出願人積水化学工業株式会社
代理人個人,個人,個人,個人
主分類E04D 13/08 20060101AFI20250523BHJP(建築物)
要約【課題】雨水を円滑に流下させるエルボを提供する。
【解決手段】本発明に係るエルボ114は、軒樋と、前記軒樋の底面に形成された集水口を貫通する筒状部を備え、且つサイフォン現象を発生させるためのサイフォン発生部と、を備えたサイフォン雨樋システムの下流側に設置されるエルボであって、曲管部と、前記曲管部の両端に設けられた受け口と、を備え、前記曲管部の管軸を含む平面における断面で見たときの前記曲管部において、内周側の内壁面の曲率半径が64mmよりも大きく、かつ、100mmよりも小さい。

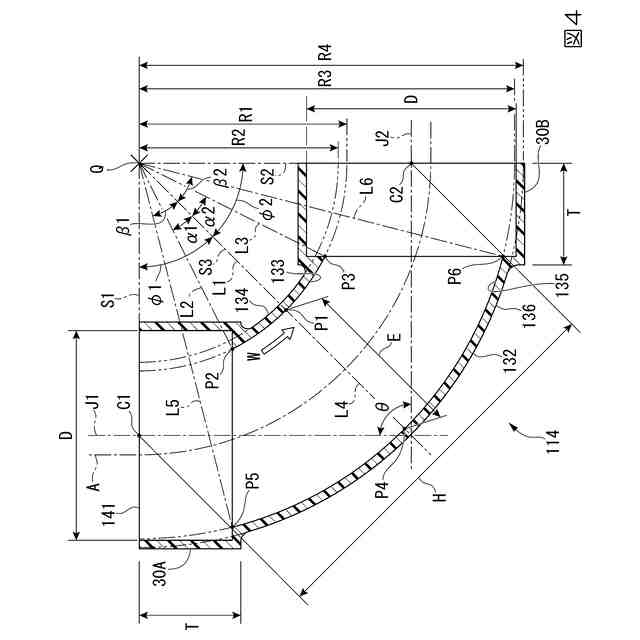

【選択図】図4
特許請求の範囲【請求項１】

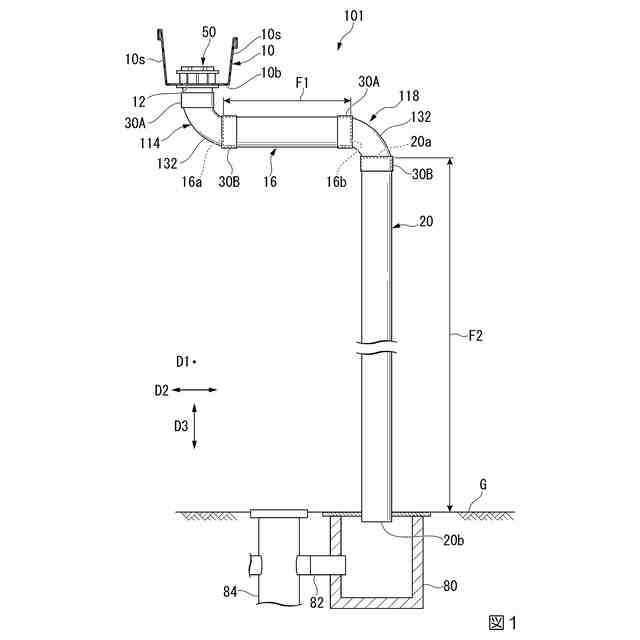

サイフォン発生部が設けられたサイフォン排水システムであって、
前記サイフォン発生部を有する上流部の下流側に一端が接続された第１エルボと、
第１の管の上流側に一端が接続された第２エルボと、
前記第１エルボと前記第２エルボの間に設けられた第２の管と、

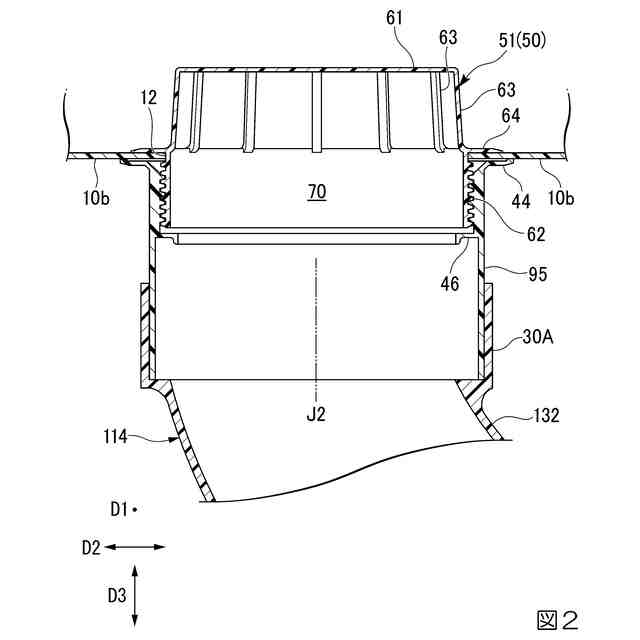

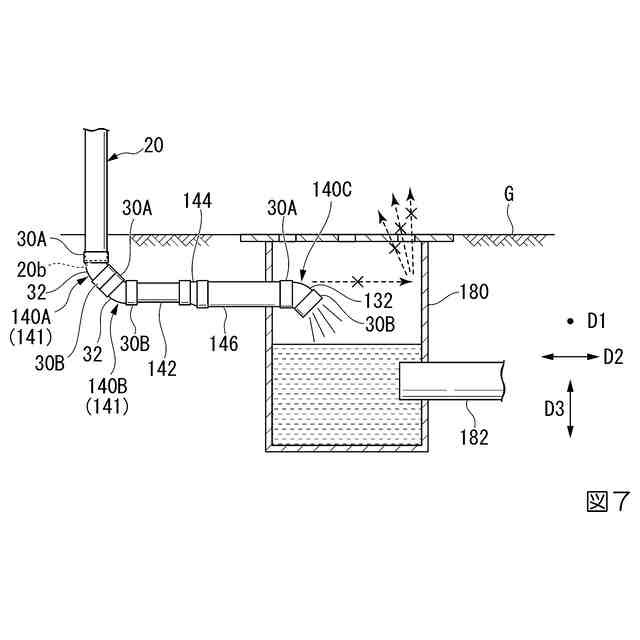

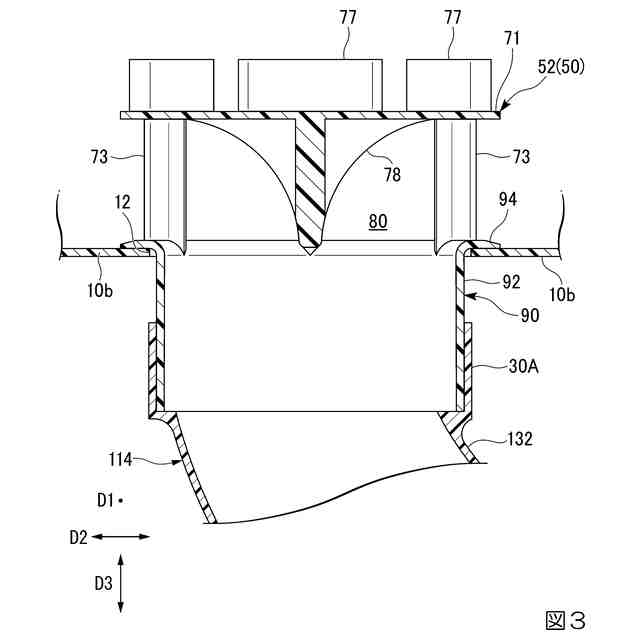

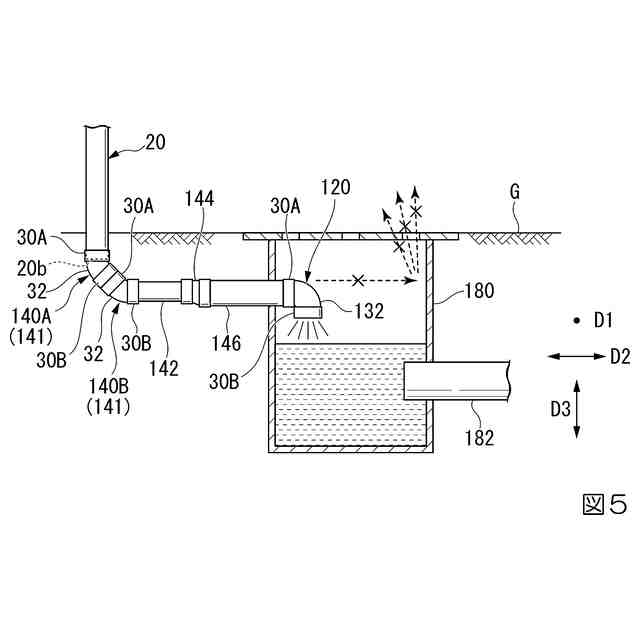

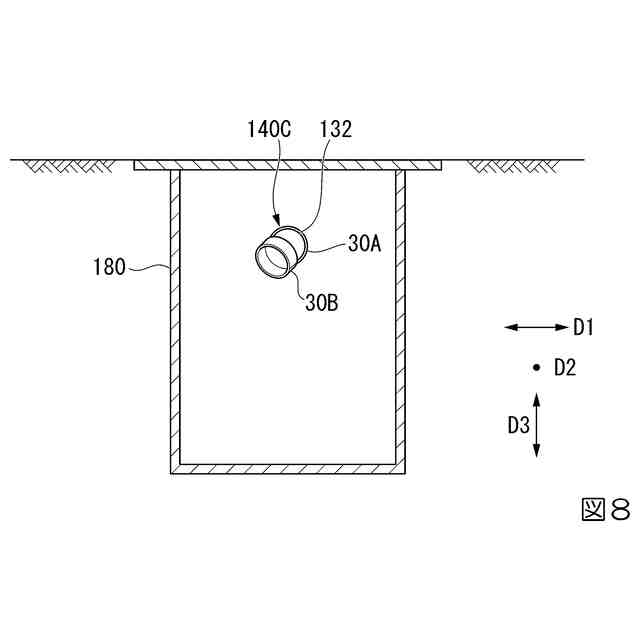

前記第１の管の下流側に接続され、前記第１の管の下流側の端部が内部に配置されて開口する集水マスと、を備え、
前記集水マスには、前記集水マス内において下方に向けて開口し、前記第２エルボを流下した雨水を前記集水マスに放出する、前記第１の管の下流側の端部の開口面と、前記集水マスから雨水を排水する連結管と、が設けられ、
前記開口面は、前記連結管よりも上方に位置しており、
前記第１エルボ及び前記第２エルボは、管軸を含む平面における断面で見たときに、内周側の内壁面の曲率半径が６４ｍｍよりも大きく１２５ｍｍよりも小さい曲管部を備え、
更に前記第１エルボ及び前記第２エルボは、開口面積が５０ｃｍ
２
以上である曲管部を備えている、
サイフォン排水システム。
続きを表示（約 240 文字）【請求項２】

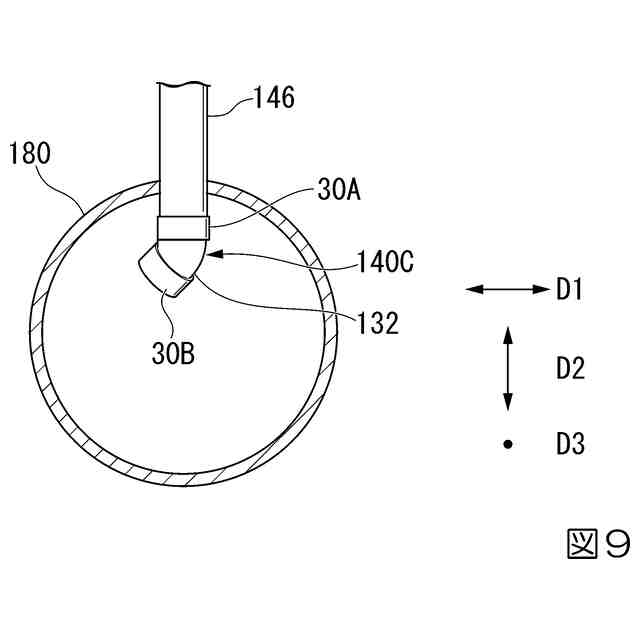

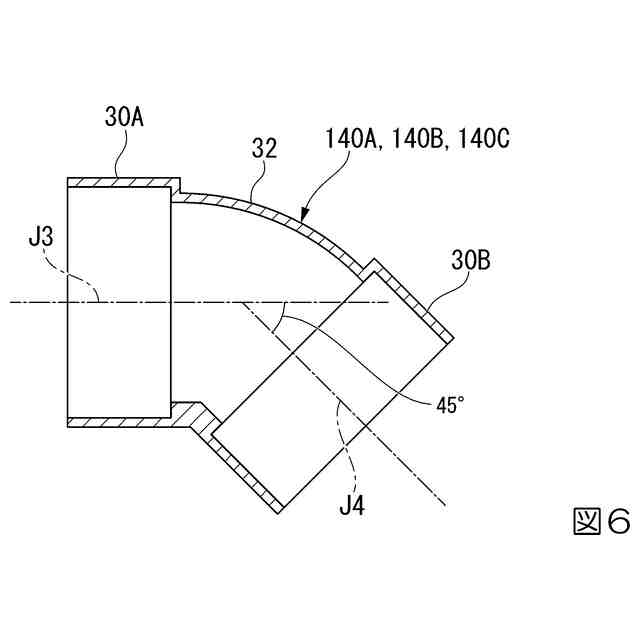

前記第１の管の下流側の端部は、第３エルボと、拡径継手と、第４エルボと、をこの順に備えており、
前記第４エルボは、前記集水マスに配置され、
前記第４エルボは、前記集水マス内において下方または斜め下側に向けて開口する前記開口面を備えている、
請求項１に記載のサイフォン排水システム。
【請求項３】
前記第１の管は、合流管を流下した雨水を前記第１の管に流下させる継手を備えている、
請求項１に記載のサイフォン排水システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、サイフォン排水システムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
一般に、建築物には、屋根から流れ落ちる雨水を受け止め、地上へと流し込むための雨樋が設けられる。雨樋は、軒樋、集水器、呼び樋、竪樋、連結管、エルボ継手、チーズ継手（以下、それぞれの継手を単に、エルボやチーズという）等の部材が複数組みあわされて構成される。近年、雨樋の排水能力を高めるために、竪樋の内部を満水状態にすることによって、水の吸引作用（所謂、サイフォン現象）を発生させ、排水量を飛躍的に増大させるサイフォン雨樋システムが提案されている。
【０００３】
例えば、特許文献１に開示されたサイフォン式雨水排水装置では、軒先に取り付けられた軒樋の底部に、サイフォン管の上端が接続される。このサイフォン管は、家屋の外壁材に沿って縦方向に設けられ、３～１３ｃｍ
２
の開口面積を有する。
【先行技術文献】
【特許文献】
【０００４】
特開２００４－３０８３９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
サイフォン雨樋システムにおいて雨水を縦引きから横引きにする部分（又は、雨水を横引きから縦引きにする部分）には、各種の樋や連結部材同士を接続するための継手としてエルボが用いられる。従来規格化されているエルボとしては、例えば９０°曲がりエルボ（所謂、ＤＬ）、がある。
【０００６】
しかしながら、９０°曲がりエルボの内周側の内壁部の曲率半径は０ｍｍであって、内周側の内壁部は直角に形成されている。そのため、サイフォン雨樋システムに９０°曲がりエルボを使用すると、直角に形成された内周側の内壁部で雨水の流速が低下するという問題があった。また、雨水を縦引き及び横引きする際に、呼び樋や竪樋が短すぎると、雨水の流速が低下するという問題があった。雨水の流速が低下すると、サイフォン雨樋システムの排水能力が低下し、雨樋にサイフォン現象を発生させるためのサイフォン発生部で雨水が溢れ出しかねない。
【０００７】
本発明は、上述の事情を鑑みてなされたものであり、雨水を円滑に流下させるエルボ及びサイフォン雨樋システムを提供する。
【課題を解決するための手段】
【０００８】
本発明のエルボは、軒樋と、前記軒樋の底面に形成された集水口を貫通する筒状部を備え、且つサイフォン現象を発生させるためのサイフォン発生部と、を備えたサイフォン雨樋システムの下流側に設置されるエルボであって、曲管部と、前記曲管部の両端に設けられた受け口と、を備え、前記曲管部の管軸を含む平面における断面で見たときの前記曲管部において、内周側の内壁面の曲率半径が６４ｍｍよりも大きく、且つ１００ｍｍよりも小さいことを特徴とする。
【０００９】
上述のエルボを用いることによって、エルボの一方の受け口から流入した雨水が内周面側の内壁面で滞ることなく、内壁部で雨水の流速が低下しない。そのため、雨水がエルボの他方の受け口に向かって円滑に流れる。
【００１０】
本発明のエルボは、前記曲管部の開口面積は５０ｃｍ
２
以上であってもよい。
（【００１１】以降は省略されています）
