公開番号2025083550
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025042577,2023102807
出願日2025-03-17,2018-12-25
発明の名称嵌合具および嵌合具付き袋体
出願人タキロンシーアイ株式会社
代理人個人,個人
主分類A44B 19/16 20060101AFI20250523BHJP(小間物;貴金属宝石類)
要約【課題】幼児や子供等による不用意な開封を防止しつつ、繰り返し開封可能な嵌合具、および嵌合具付き袋体を提供する。
【解決手段】帯状の第1基材16に長手方向に沿って設けられた第1嵌合部18を備える第1嵌合部材12と、帯状の第2基材20に長手方向に沿って設けられ、前記第1嵌合部と着脱可能に嵌合する第2嵌合部22を備える第2嵌合部材14と、を備え、前記第1基材および前記第2基材は、幅方向の第1端部16c,20cから前記第1嵌合部または前記第2嵌合部が設けられた対向面16a,20aとは反対側の外面16d、20d側に前記外面に対向して延びる延長部13,17を備え、前記第1端部とは反対側の第2端部16b,20bが前記延長部と離間配置されていることを特徴とする嵌合具10。
【選択図】図1
特許請求の範囲【請求項１】
帯状の第１基材に長手方向に沿って設けられた第１嵌合部を備える第１嵌合部材と、
帯状の第２基材に長手方向に沿って設けられ、前記第１嵌合部と着脱可能に嵌合する第２嵌合部を備える第２嵌合部材と、を備え、
前記第１基材および前記第２基材は、
幅方向の第１端部から前記第１嵌合部または前記第２嵌合部が設けられた対向面とは反対側の外面側に前記外面に対向して延びる延長部を備え、
前記第１端部とは反対側の第２端部が前記延長部と離間配置されていることを特徴とする嵌合具。
続きを表示（約 1,400 文字）【請求項２】
前記第１嵌合部と前記第２嵌合部とが嵌合した状態において、前記第１基材の前記第１端部と、前記第２基材の前記第１端部との位置が一致する
請求項１に記載の嵌合具。
【請求項３】
前記第１嵌合部材および前記第２嵌合部材において、前記第１端部から前記延長部の延出端までの長さは、前記第１端部から前記第１嵌合部または前記第２嵌合部までの長さより長い
請求項１または請求項２に記載の嵌合具。
【請求項４】
前記第１嵌合部材および前記第２嵌合部材の少なくとも一方において、前記延長部の幅は、前記第１基材または前記第２基材の幅よりも長い
請求項１から請求項３のいずれか一項に記載の嵌合具。
【請求項５】
前記第１嵌合部と前記第２嵌合部とは、前記第１嵌合部と前記第２嵌合部とが嵌合した嵌合状態から、前記第１基材と前記第２基材とを互いに離間する方向に力を加えることにより前記嵌合状態が解除可能に構成され、
前記嵌合状態を解除するために必要な力は、前記第２端部同士を離間させて前記嵌合状態を解除する力よりも、前記第１端部同士を離間させて前記嵌合状態を解除する力が大きい
請求項１から請求項４のいずれか一項に記載の嵌合具。
【請求項６】
内容物を収容する収容部を備える袋本体と、
前記袋本体の内面の開口部近傍に前記袋本体を密閉可能に取り付けられた請求項１から請求項５のいずれか一項に記載の嵌合具と、を備え、
前記延長部の少なくとも一部が前記袋本体の前記内面に固定され、
前記第２端部が前記第１端部よりも前記袋本体の開口部側に設けられることを特徴とする嵌合具付き袋体。
【請求項７】
前記延長部は、前記第２端部よりも前記開口部側に延出し、
前記延長部の延出端が前記袋本体の前記内面に固定され、
前記第１端部が前記袋本体の前記内面から離間可能に設けられている
請求項６に記載の嵌合具付き袋体。
【請求項８】
内容物を収容する収容部を備える袋本体と、
前記袋本体の内面の開口部近傍に前記袋本体を密閉可能に取り付けられた嵌合具と、を備え、
前記嵌合具は、
前記袋本体の開口部近傍の内面に設けられ、帯状の第１基材に長手方向に沿って設けられた第１嵌合部を有する第１嵌合部材と、
前記袋本体の開口部近傍において前記第１嵌合部材と対向して前記内面に設けられ、帯状の第２基材に長手方向に沿って設けられ前記第１嵌合部と着脱可能に嵌合する第２嵌合部を有する第２嵌合部材と、
を備え、
前記第１基材および前記第２基材の幅方向において前記収容部側に位置する各第１端部の外面の一部が前記袋本体の前記内面に固定され、
前記開口部側に位置する前記第１端部の反対側の第２端部が前記袋本体の前記内面と離間して配置され、
前記第１嵌合部と前記第２嵌合部とは、前記第１嵌合部と前記第２嵌合部とが嵌合した嵌合状態から、前記第１基材と前記第２基材とを互いに離間する方向に力を加えることにより前記嵌合状態が解除可能に構成され、
前記嵌合状態を解除するために必要な力は、前記第２端部同士を離間させて前記嵌合状態を解除する力よりも、前記第１端部同士を離間させて前記嵌合状態を解除する力が大きい構成されていることを特徴とする嵌合具付き袋体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、嵌合具および嵌合具付き袋体に関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
食品、薬品、雑貨等の様々な分野において、袋体の開口部近傍の内面に、開口部を開閉自在に封じる嵌合具が取り付けられた嵌合具付き袋体が広く用いられている。嵌合具としては、互いに着脱自在に嵌合する第１嵌合部と第２嵌合部とが、帯状の一対の基材の長手方向に沿ってそれぞれ設けられ、一対の基材を対向配置して嵌合させる例が挙げられる。
例えば、第１嵌合部及び第２嵌合部がいずれも、並行する複数の雄爪部を有し、互いの雄爪部の頭部を対向する２つの雄爪部の間に挿入して互いに引っ掛けて嵌合する着脱可能な嵌合具が知られている。
【０００３】
このような嵌合具付き袋体では、嵌合具の第１嵌合部と第２嵌合部とを嵌合させることにより、袋体に形成した開口部を閉じることができる。また、嵌合具が取り付けられた袋本体の各々の開口端をそれぞれ把持し、それらを離間する方向に引っ張り、第１嵌合部と第２嵌合部との嵌合を解除することで、袋体を再び開封することができる。このように嵌合具付き袋体は、繰り返し袋体の開閉が行える。
【０００４】
例えば、煙草、アルコール含有食品、薬品等の被包装物を嵌合具付き袋体に収容する場合、幼児や子供等の判断能力に欠ける者の手が届かない場所に保管することが望ましい。
しかし、判断能力に欠ける者がこのような被包装物を収容した嵌合具付き袋体に誤って触れる場合がある。従来の嵌合具付き袋体は、容易に開閉可能に構成されているため、誰でも容易に開封できる。そのため、幼児や子供等に触れさせたくない被包装物が収容された嵌合具付き袋体も容易に開封され得る。そこで、繰り返し開封可能でありながら、幼児や子供が容易に開封できない嵌合具付き袋体が望まれていた。例えば、特許文献１には、子供等が簡単に開封できないようにするためのチャイルドレジスタンス機能付チャックを備える包装袋が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１６－８８５３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に記載の包装袋は、包装袋の開口部の一部にチャイルドレジスタンス機能を備えるロック領域を設け、ロック領域の左右端部に解除が容易な解除領域を設けている。
解除領域では、指を嵌合部の上方に挿入すると容易に開封可能に構成されている。そのため、子供等でも解除領域に指を挿入すると包装袋が開封可能であった。また、特許文献１の包装袋の解除領域は、具体的には下面接着嵌合体の左右端部のいずれか一方又は両方に、接着帯体に一体化されて開口部側に延長される舌片状を成す部材であり、たとえば接着帯体の中央部位を嵌合部に沿って切断する方法や接着帯体の左右端部に別体の解除片を接着する方法により設けることが提案されている。これらはいずれにせよ包装袋を製造する際、チャックを袋体に取り付けた後に追加工程を要するため、生産効率の低下や歩留まりの悪化の原因となり得る。
【０００７】
本発明は、上記事情に鑑みてなされたものであり、幼児や子供等による不用意な開封を防止しつつ、繰り返し開封可能な嵌合具、および嵌合具付き袋体を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明は、以下の構成を有する。
［１］帯状の第１基材に長手方向に沿って設けられた第１嵌合部を備える第１嵌合部材と、帯状の第２基材に長手方向に沿って設けられ、前記第１嵌合部と着脱可能に嵌合する第２嵌合部を備える第２嵌合部材と、を備え、前記第１基材および前記第２基材は、幅方向の第１端部から前記第１嵌合部または前記第２嵌合部が設けられた対向面とは反対側の外面側に前記外面に対向して延びる延長部を備え、前記第１端部とは反対側の第２端部が前記延長部と離間配置されていることを特徴とする嵌合具。
［２］前記第１嵌合部と前記第２嵌合部とが嵌合した状態において、前記第１基材の前記第１端部と、前記第２基材の前記第１端部との位置が一致する［１］に記載の嵌合具。
［３］前記第１嵌合部材および前記第２嵌合部材において、前記第１端部から前記延長部の延出端までの長さは、前記第１端部から前記第１嵌合部または前記第２嵌合部までの長さより長い［１］または［２］に記載の嵌合具。
［４］前記第１嵌合部材および前記第２嵌合部材の少なくとも一方において、前記延長部の幅は、前記第１基材または前記第２基材の幅よりも長い［１］から［３］のいずれかに記載の嵌合具。
［５］前記第１嵌合部と前記第２嵌合部とは、前記第１嵌合部と前記第２嵌合部とが嵌合した嵌合状態から、前記第１基材と前記第２基材とを互いに離間する方向に力を加えることにより前記嵌合状態が解除可能に構成され、前記嵌合状態を解除するために必要な力は、前記第２端部同士を離間させて前記嵌合状態を解除する力よりも、前記第１端部同士を離間させて前記嵌合状態を解除する力が大きい［１］から［４］のいずれかに記載の嵌合具。
［６］内容物を収容する収容部を備える袋本体と、前記袋本体の内面の開口部近傍に前記袋本体を密閉可能に取り付けられた［１］から［５］のいずれかに記載の嵌合具と、を備え、前記延長部の少なくとも一部が前記袋本体の前記内面に固定され、前記第２端部が前記第１端部よりも前記袋本体の開口部側に設けられることを特徴とする嵌合具付き袋体。
［７］前記延長部は、前記第２端部よりも前記開口部側に延出し、前記延長部の延出端が前記袋本体の前記内面に固定され、前記第１端部が前記袋本体の前記内面から離間可能に設けられている［６］に記載の嵌合具付き袋体。
［８］内容物を収容する収容部を備える袋本体と、前記袋本体の内面の開口部近傍に前記袋本体を密閉可能に取り付けられた嵌合具と、を備え、前記嵌合具は、前記袋本体の開口部近傍の内面に設けられ、帯状の第１基材に長手方向に沿って設けられた第１嵌合部を有する第１嵌合部材と、前記袋本体の開口部近傍において前記第１嵌合部材と対向して前記内面に設けられ、帯状の第２基材に長手方向に沿って設けられ前記第１嵌合部と着脱可能に嵌合する第２嵌合部を有する第２嵌合部材と、を備え、前記第１基材および前記第２基材の幅方向において前記収容部側に位置する各第１端部の外面の一部が前記袋本体の前記内面に固定され、前記開口部側に位置する前記第１端部の反対側の第２端部が前記袋本体の前記内面と離間して配置され、前記第１嵌合部と前記第２嵌合部とは、前記第１嵌合部と前記第２嵌合部とが嵌合した嵌合状態から、前記第１基材と前記第２基材とを互いに離間する方向に力を加えることにより前記嵌合状態が解除可能に構成され、前記嵌合状態を解除するために必要な力は、前記第２端部同士を離間させて前記嵌合状態を解除する力よりも、前記第１端部同士を離間させて前記嵌合状態を解除する力が大きい構成されていることを特徴とする嵌合具付き袋体。
【発明の効果】
【０００９】
幼児や子供等による不用意な開封を防止しつつ、繰り返し開封可能な嵌合具、および嵌合具付き袋体を提供できる。
【図面の簡単な説明】
【００１０】

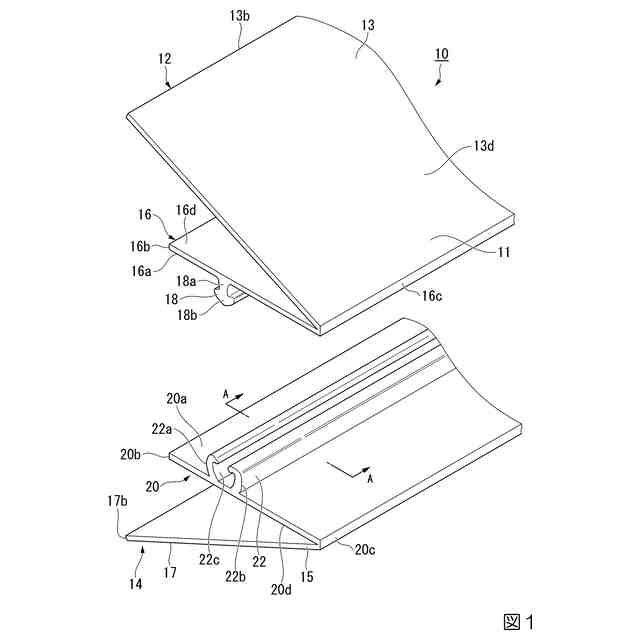

本発明の第一実施形態に係る嵌合具を示した斜視図である。

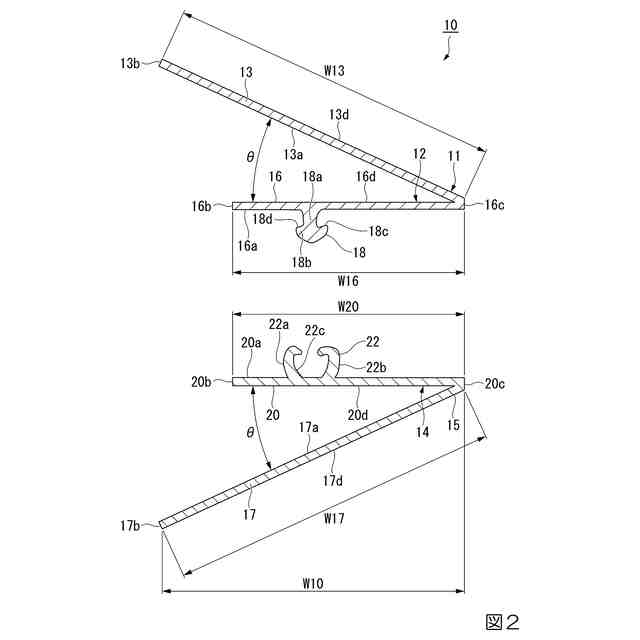

図１のＡ－Ａ断面図である。

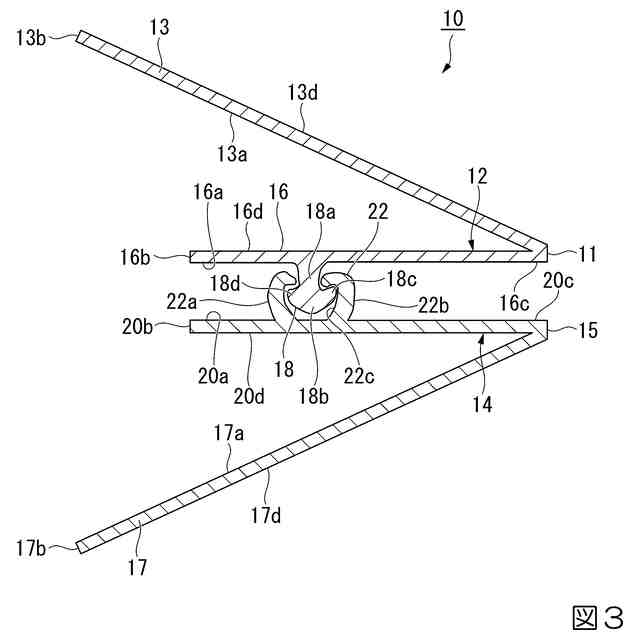

本発明の第一実施形態に係る嵌合具が嵌合した状態における断面図である。

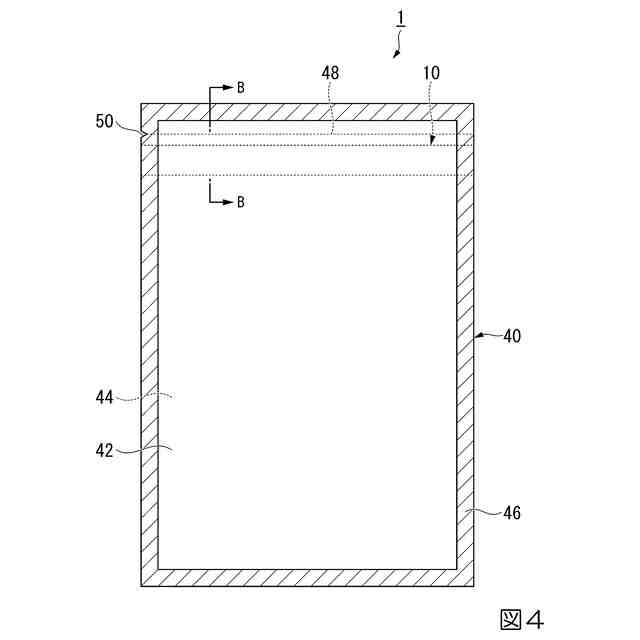

本発明の第一実施形態に係る嵌合具付き袋体の正面図である。

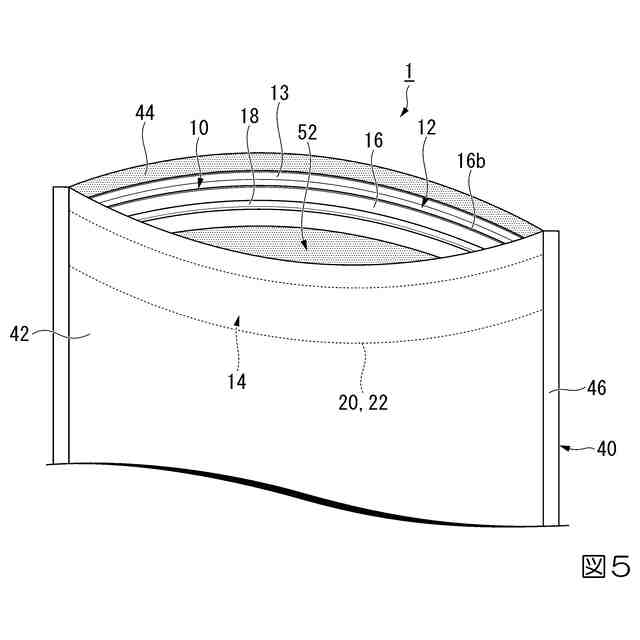

本発明の第一実施形態に係る嵌合具付き袋体の開口部の斜視図である。
図４のＢ－Ｂ断面図である。

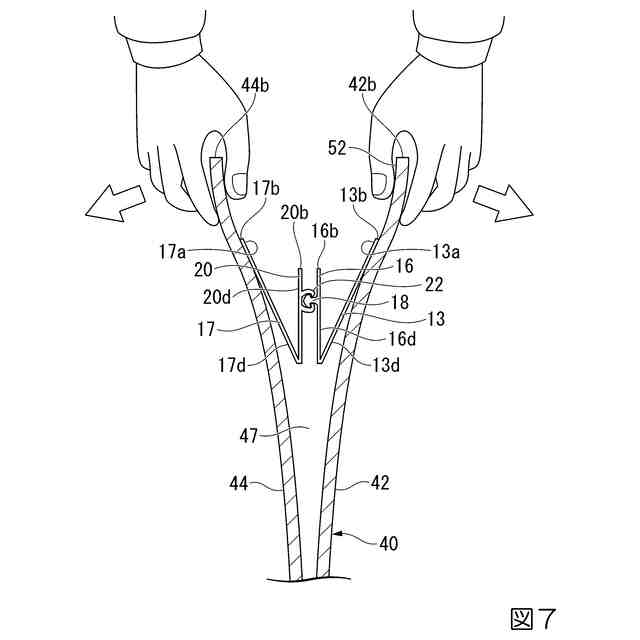

本発明の第一実施形態に係る嵌合具付き袋体の使用態様を示す部分断面図である。

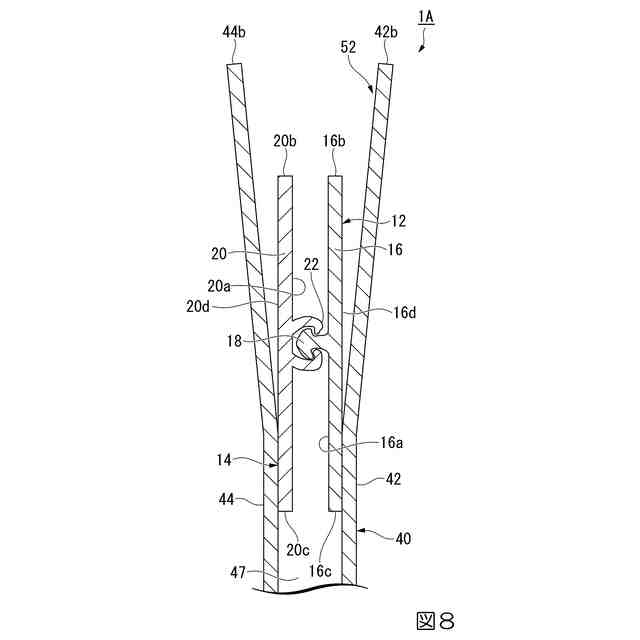

本発明の第二実施形態に係る嵌合具付き袋体の開口部を示す断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
