公開番号2025083160
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023196895
出願日2023-11-20
発明の名称車両用照明装置、および車両用灯具
出願人東芝ライテック株式会社
代理人個人,個人
主分類F21S 43/19 20180101AFI20250523BHJP(照明)
要約【課題】ソケットに対する、発光素子の位置がずれるのを抑制することができる車両用照明装置、および車両用灯具を提供することである。
【解決手段】実施形態に係る車両用照明装置は、ソケットと;前記ソケットの一方の端部側に設けられ、発光素子を有する発光モジュールと;前記ソケットに設けられた保持部の内部を延びるテーパ状の孔、または、前記ソケットの内部を延びる前記テーパ状の孔に設けられ、一方の端部が、前記発光モジュールと電気的に接続された給電端子と;前記給電端子の側面に設けられ、前記テーパ状の孔の内壁に接触する第1の凸部、および、前記テーパ状の孔の内壁に設けられ、前記給電端子の側面に接触する第2の凸部、の少なくともいずれかと;を具備している。
【選択図】図2
特許請求の範囲【請求項１】
ソケットと；
前記ソケットの一方の端部側に設けられ、発光素子を有する発光モジュールと；
前記ソケットに設けられた保持部の内部を延びるテーパ状の孔、または、前記ソケットの内部を延びる前記テーパ状の孔に設けられ、一方の端部が、前記発光モジュールと電気的に接続された給電端子と；
前記給電端子の側面に設けられ、前記テーパ状の孔の内壁に接触する第１の凸部、および、前記テーパ状の孔の内壁に設けられ、前記給電端子の側面に接触する第２の凸部、の少なくともいずれかと；
を具備した車両用照明装置。
続きを表示（約 320 文字）【請求項２】
前記テーパ状の孔は、前記ソケットの中心軸に沿った方向に延び、前記テーパ状の孔が延びる方向に直交する方向における、前記テーパ状の孔の寸法は、前記発光モジュールから離れるに従い漸増している請求項１記載の車両用照明装置。
【請求項３】
前記テーパ状の孔の、前記発光モジュール側の開口には、拡径部が設けられている請求項１または２に記載の車両用照明装置。
【請求項４】
前記拡径部の内壁には、前記給電端子の側面が接触していない請求項３記載の車両用照明装置。
【請求項５】
請求項１記載の車両用照明装置と；
前記車両用照明装置が取り付けられる筐体と；
を具備した車両用灯具。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、車両用照明装置、および車両用灯具に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
省エネルギー化や長寿命化などの観点から、フィラメントを有するランプなどを備えた車両用照明装置に代えて、発光ダイオードなどの発光素子を備えた車両用照明装置の普及が進んでいる。この様な車両用照明装置は、ソケットと、ソケットの一方の端部側に設けられた発光モジュールと、を備えている。発光モジュールは、例えば、基板と、基板の上に設けられた発光素子と、を備え、複数の給電端子を介して、車両用照明装置の外部に設けられた点灯回路などと電気的に接続されている。
【０００３】
この様な車両用照明装置を製造する際には、ソケットに設けられた複数の給電端子の端部が、発光モジュールの基板に設けられた孔に挿入される。また、発光モジュールの基板が、ソケットの一方の端部側に接着される。
【０００４】
ここで、複数の給電端子の端部が、発光モジュールの基板に設けられた孔に挿入された際に、ソケットに対する、発光モジュールの基板の位置、ひいてはソケットに対する、発光素子の位置がずれる場合がある。
【０００５】
ソケットは、車両用灯具に設けられた筐体に装着される。そのため、ソケットに対する、発光素子の位置がずれると、車両用灯具に対する、発光素子の位置がずれるので、所定の配光特性が得られなくなるおそれがある。
そこで、ソケットに対する、発光素子の位置がずれるのを抑制することができる技術の開発が望まれていた。
【先行技術文献】
【特許文献】
【０００６】
特開２０１３－２４７０６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明が解決しようとする課題は、ソケットに対する、発光素子の位置がずれるのを抑制することができる車両用照明装置、および車両用灯具を提供することである。
【課題を解決するための手段】
【０００８】
実施形態に係る車両用照明装置は、ソケットと；前記ソケットの一方の端部側に設けられ、発光素子を有する発光モジュールと；前記ソケットに設けられた保持部の内部を延びるテーパ状の孔、または、前記ソケットの内部を延びる前記テーパ状の孔に設けられ、一方の端部が、前記発光モジュールと電気的に接続された給電端子と；前記給電端子の側面に設けられ、前記テーパ状の孔の内壁に接触する第１の凸部、および、前記テーパ状の孔の内壁に設けられ、前記給電端子の側面に接触する第２の凸部、の少なくともいずれかと；を具備している。
【発明の効果】
【０００９】
本発明の実施形態によれば、ソケットに対する、発光素子の位置がずれるのを抑制することができる車両用照明装置、および車両用灯具を提供することができる。
【図面の簡単な説明】
【００１０】

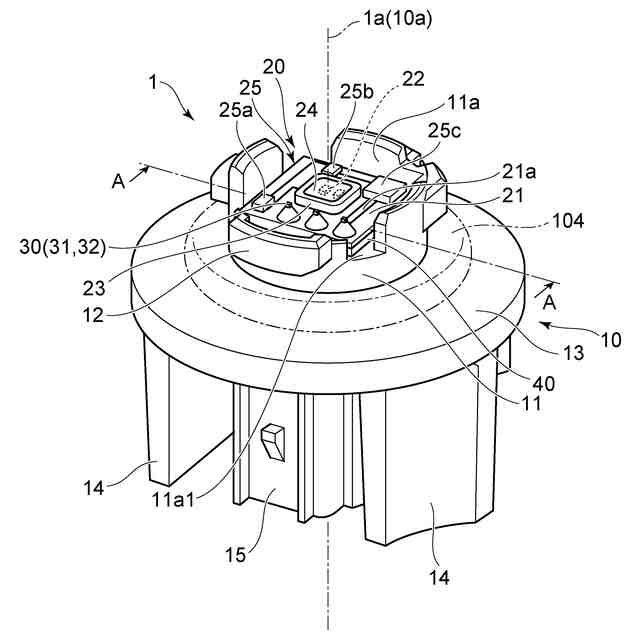

本実施の形態に係る車両用照明装置を例示するための模式斜視図である。

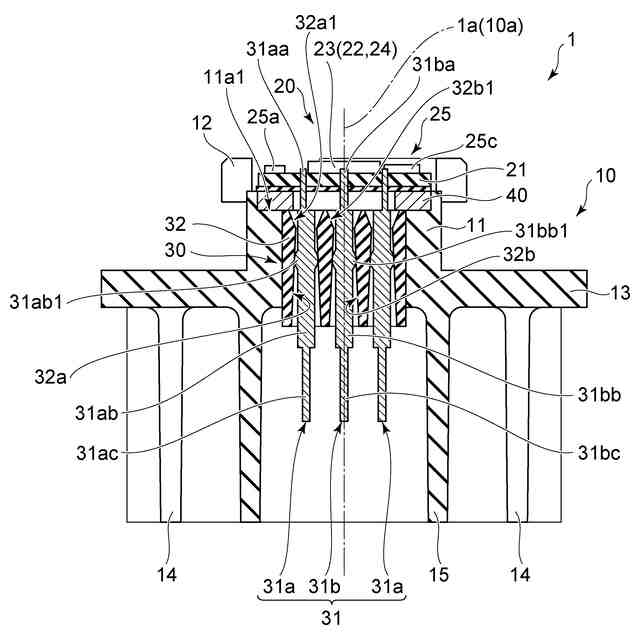

図１における車両用照明装置のＡ－Ａ線断面図である。

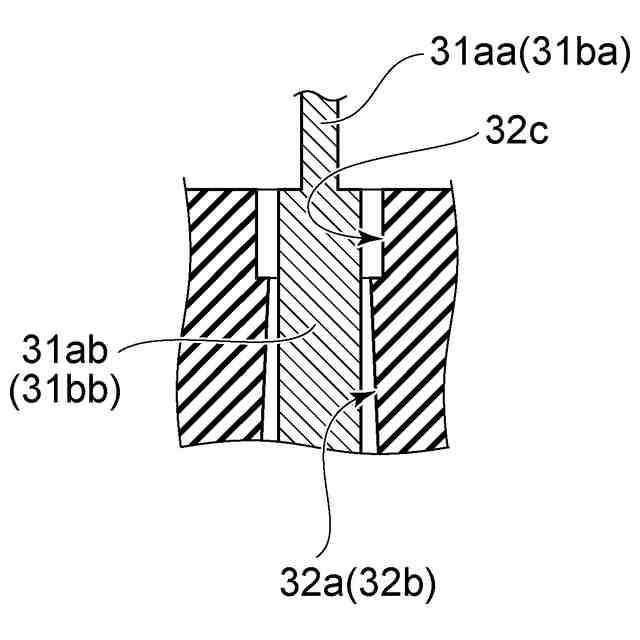

他の実施形態に係る拡径部を例示するための模式断面図である。

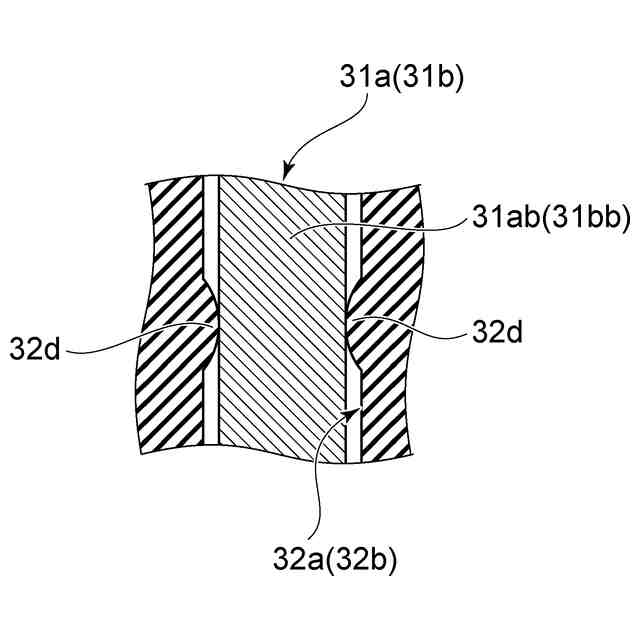

他の実施形態に係る凸部を例示するための模式断面図である。

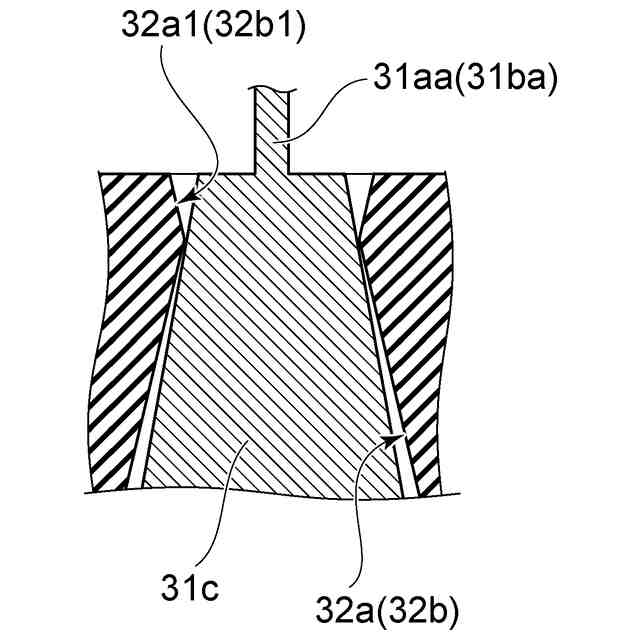

他の実施形態に係る本体部を例示するための模式断面図である。

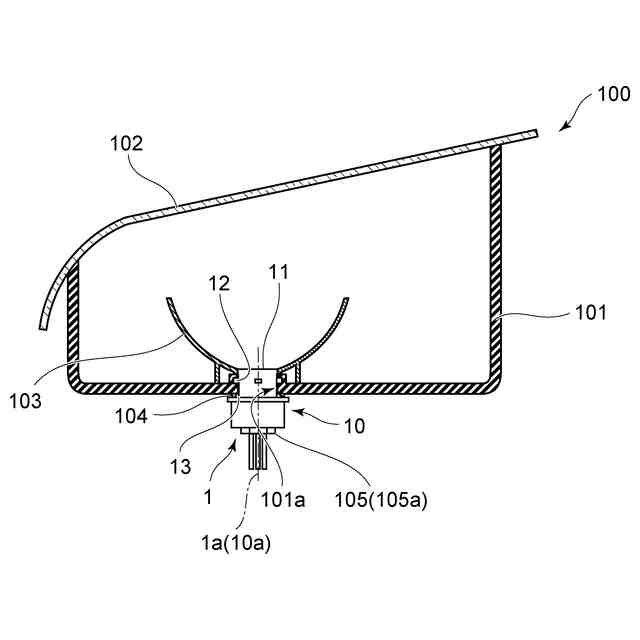

車両用灯具を例示するための模式部分断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
