公開番号2025083006
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023196619
出願日2023-11-20
発明の名称建物用煙突
出願人フジモリ産業株式会社
代理人弁理士法人湧泉特許事務所
主分類E04F 17/02 20060101AFI20250523BHJP(建築物)
要約【課題】四面がそれぞれ別体の外面板にて構成された四角筒形状の複数段の煙突ユニットからなる建物用煙突において、煙突ユニットの製造誤差や施工誤差に応じて支持受け部材を高さ調整でき、かつ連結ボルトの所要本数が増えるのを抑制する。

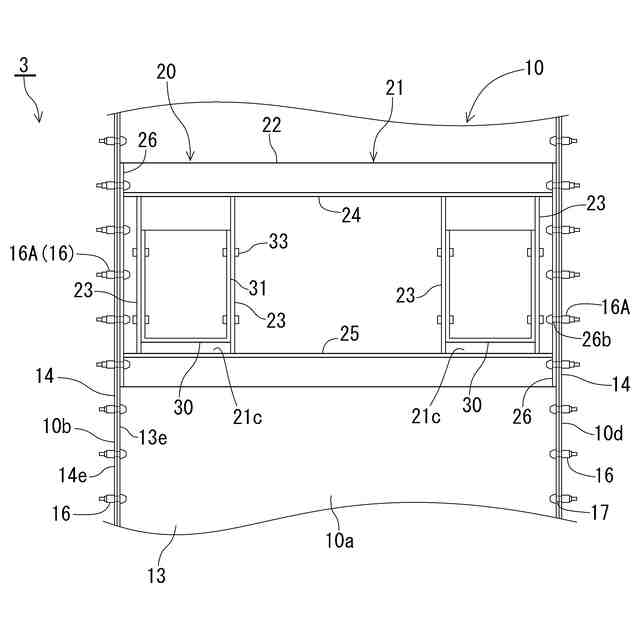

【解決手段】建物用煙突3の各煙突ユニット10の一方の外面板13の縁部13eを他方の外面板14と平行をなすよう外側へ折り曲げ、他方の外面板14の縁部14eを縁部13eと重ね合わせ、これら2つの縁部13e,14eどうしを連結ボルト16にて連結する。各煙突ユニット10を建物躯体1aに支持させる支持構造10の支持受け部材21を、対応する外面板13に分離可能に設ける。支持受け部材21には、対応する外面板13の縁部13eに宛がわれる連結座26を形成する。連結座26を連結ボルト16Aによって縁部13e,14eと連結する。
【選択図】図1
特許請求の範囲【請求項１】

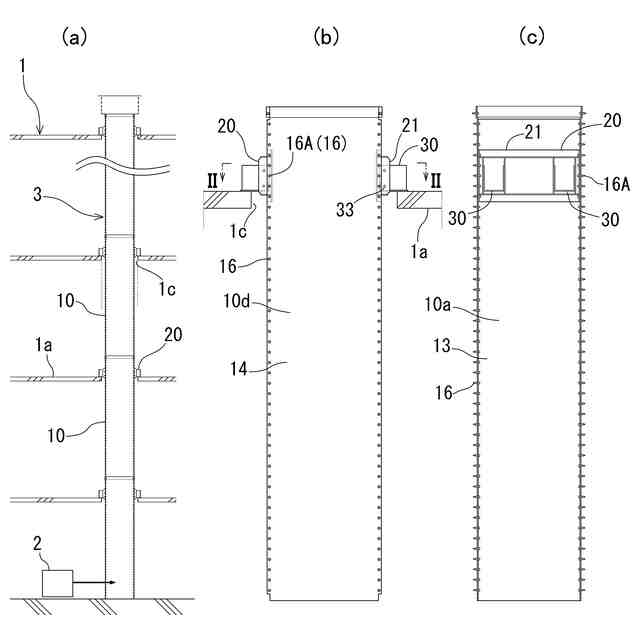

四角筒形状の複数の煙突ユニットが鉛直に積み上げられ、各煙突ユニットが支持構造を介して建物躯体に支持される建物用煙突において、
前記煙突ユニットが、互いに別体かつ四方向を向く４つの外面板を有し、互いに交差する２つの外面板のうち一方の外面板の縁部が他方の外面板と平行をなすよう外側へ折り曲げられ、前記他方の外面板の縁部が前記折り曲げられた縁部と重ね合わされて、これら２つの縁部どうしが、鉛直方向に間隔を置いて配置された連結ボルトにて連結されており、
前記支持構造が、前記煙突ユニットとは別体かつ前記一方又は他方の何れか対応する外面板に分離可能に設けられた支持受け部材を備え、前記支持受け部材が、前記対応する外面板の縁部に宛がわれる連結座を有し、前記連結座が、前記連結ボルトによって前記２つの縁部と連結されていることを特徴とする建物用煙突。
続きを表示（約 360 文字）【請求項２】

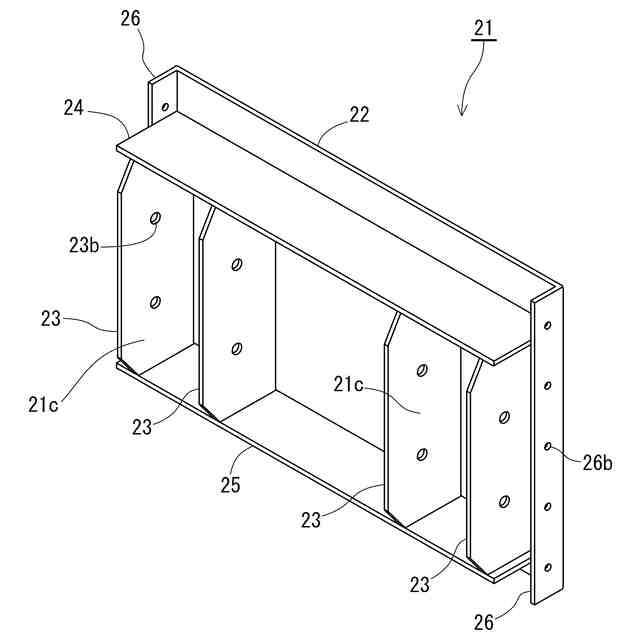

前記支持受け部材が、前記対応する外面板に宛がわれる当接板と、前記当接板と交差するよう外方へ突出して前記建物躯体側の支持部材と連結される支持受け板とを含み、前記対応する外面板の縁部側における前記当接板の端部に前記連結座が形成されている請求項１に記載の建物用煙突。
【請求項３】
前記当接板が、前記一方の外面板に宛がわれており、

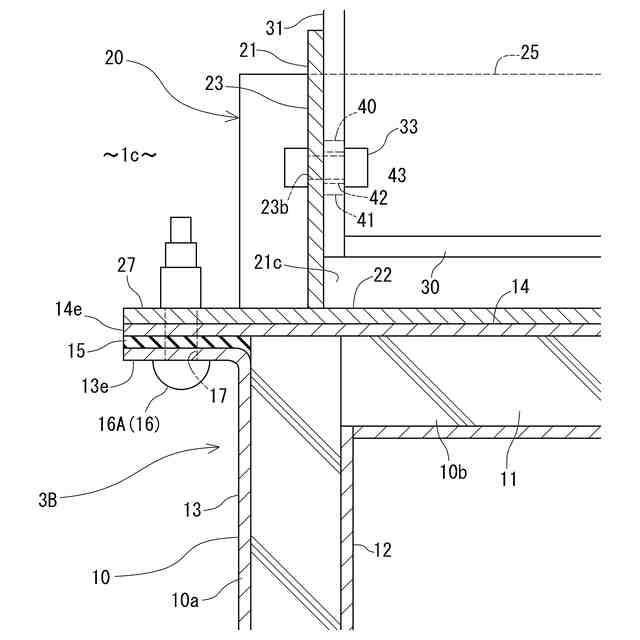

前記当接板の前記端部が、外側へ折り曲げられて前記連結座を構成しており、前記連結座が、前記折り曲げられた縁部に突き当てられている請求項２に記載の建物用煙突。
【請求項４】
前記当接板が、前記他方の外面板に宛がわれており、
前記当接板の前記端部が、前記他方の外面板の縁部に宛がわれて前記連結座を構成している請求項２に記載の建物用煙突。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建物に付属の煙突に関し、特に複数の四角筒形状の煙突ユニットを上下へ積層してなる建物用煙突に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
例えば特許文献１には、建物に設備されたボイラや発電機からの排煙を排出するための建物用煙突が開示されている。建物用煙突は、四角筒形状の複数の煙突ユニットを含む。これら煙突ユニットが、建物に設けられた煙突用吹き抜け内に鉛直に積み上げられている。各煙突ユニットの外側面には支持受け部材が設けられている。建物躯体には煙突用吹き抜けへ臨むように支持台が設けられている。支持受け部材が支持台に載せられて連結されている。これによって、各煙突ユニットの荷重が、支持受け部材及び支持台を介して建物躯体に受け渡されている。
【０００３】
特許文献２の建物用煙突においては、四角筒形状の煙突ユニットの４つの壁部が、それぞれ板状の断熱パネルと、その外面に設けられた鋼板製の外面板からなる。煙突ユニットの互いに交差する２つの外面板のうち一方の外面板の縁部は、外側へ直角に折り曲げられ、該折り曲げられた縁部と他方の外面板の縁部とが重ね合わされて、これら２つの縁部どうしが、鉛直方向に間隔を置いて配置された複数の連結ボルトにて連結されている。
【先行技術文献】
【特許文献】
【０００４】
特許第５７９８６７６号公報
特開２０１９－１０５３８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

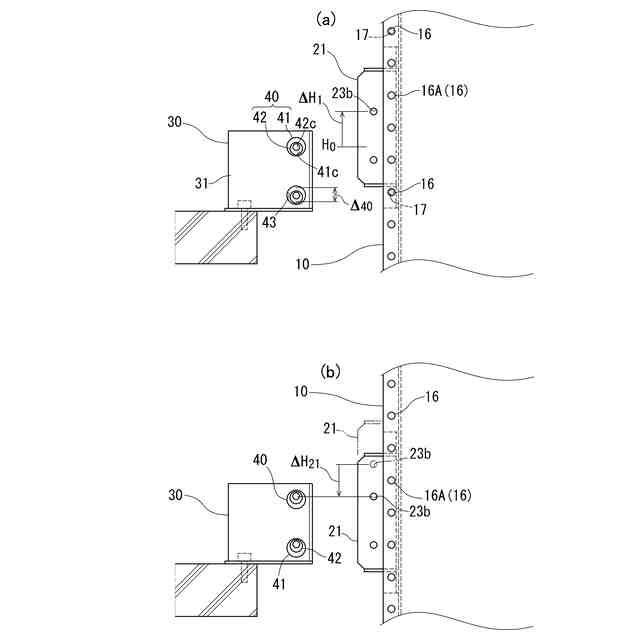

この種の建物用煙突においては、煙突ユニットの製造誤差や施工誤差等によって、建物躯体側の支持台（支持部材）と支持受け部材との高さが合わないことが有り得る。この場合、支持受け部材が煙突ユニットと溶接等にて分離不能に固定されていると、支持受け部材の高さ調整が困難である。一方、特に特許文献２の煙突構造において支持受け部材と煙突ユニットとをボルト締めにて連結する場合、連結ボルトの本数が増えすぎると煩雑である。
本発明は、かかる事情に鑑み、四面がそれぞれ別体の外面板にて構成された四角筒形状の複数段の煙突ユニットからなる建物用煙突において、煙突ユニットの製造誤差や施工誤差に応じて支持受け部材を高さ調整でき、かつ連結ボルトの所要本数が増えるのを抑制することを目的とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するため、本発明は、四角筒形状の複数の煙突ユニットが鉛直に積み上げられ、各煙突ユニットが支持構造を介して建物躯体に支持される建物用煙突において、
前記煙突ユニットが、互いに別体かつ四方向を向く４つの外面板を有し、互いに交差する２つの外面板のうち一方の外面板の縁部が他方の外面板と平行をなすよう外側へ折り曲げられ、前記他方の外面板の縁部が前記折り曲げられた縁部と重ね合わされて、これら２つの縁部どうしが、鉛直方向に間隔を置いて配置された連結ボルトにて連結されており、
前記支持構造が、前記煙突ユニットとは別体かつ前記一方又は他方の何れか対応する外面板に分離可能に設けられた支持受け部材を備え、前記支持受け部材が、前記対応する外面板の縁部に宛がわれる連結座を有し、前記連結座が、前記連結ボルトによって前記２つの縁部と連結されていることを特徴とする。
【０００７】
好ましくは、前記支持受け部材が、前記対応する外面板に宛がわれる当接板と、前記当接板と交差するよう外方へ突出して前記建物躯体側の支持部材と連結される支持受け板とを含み、前記対応する外面板の縁部側における前記当接板の端部に前記連結座が形成されている。
【０００８】
好ましくは、前記当接板が、前記一方の外面板に宛がわれており、
前記当接板の前記端部が、外側へ折り曲げられて前記連結座を構成しており、前記連結座が、前記折り曲げられた縁部に突き当てられている。
【０００９】
好ましくは、前記当接板が、前記他方の外面板に宛がわれており、
前記当接板の前記端部が、前記他方の外面板の縁部に宛がわれて前記連結座を構成している。
【発明の効果】
【００１０】
本発明によれば、建物用煙突の煙突ユニットの製造誤差や施工誤差に応じて支持受け部材を高さ調整できる。また、連結ボルトの所要本数が増えるのを抑制することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
