公開番号2025080637
公報種別公開特許公報(A)
公開日2025-05-26
出願番号2023193922
出願日2023-11-14
発明の名称装置検査システム及び装置検査方法
出願人新東工業株式会社
代理人個人,個人,個人
主分類B22C 25/00 20060101AFI20250519BHJP(鋳造;粉末冶金)
要約【課題】効率よく、かつ、適切に装置を検査できる装置検査システム及び装置検査方法を提供する。
【解決手段】装置検査システムは、物体を検出可能な物体検出センサから物体に関する情報を取得する取得部と、取得部において取得された物体に関する情報に基づいて、装置内の異物の有無を判定する異物判定部と、異物判定部によって装置内に異物が無いと判定された場合に、装置を試運転させる装置制御部と、装置制御部により試運転状態となった装置の動作状況を検査する動作検査部と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
装置内の物体を検出可能な物体検出センサから前記物体に関する情報を取得する取得部と、
前記取得部において取得された前記物体に関する情報に基づいて、前記装置内の異物の有無を判定する異物判定部と、
前記異物判定部によって前記装置内に前記異物が無いと判定された場合に、前記装置を試運転させる装置制御部と、
前記装置制御部により試運転状態となった前記装置の動作状況を検査する動作検査部と、
を備える装置検査システム。
続きを表示（約 1,800 文字）【請求項２】
前記異物判定部によって前記装置内に前記異物が無いと判定された場合に、前記装置が起動条件を満たしているか否かを判定する起動条件判定部をさらに備え、
前記装置制御部は、前記起動条件判定部によって前記装置が前記起動条件を満たしていないと判定された場合に、前記起動条件に合致するように前記装置を調整し、前記装置を試運転させる、請求項１に記載の装置検査システム。
【請求項３】
装置内の物体を検出可能な物体検出センサから前記物体に関する情報を取得する取得部と、
前記取得部において取得された前記物体に関する情報に基づいて、前記装置内の異物の有無を判定する異物判定部と、
前記異物判定部によって前記装置内に前記異物が無いと判定された場合に、前記装置が起動条件を満たしているか否かを判定する起動条件判定部と、
前記起動条件判定部によって前記装置が前記起動条件を満たしていないと判定された場合に、前記起動条件に合致するように前記装置を調整する装置制御部と、
を備える装置検査システム。
【請求項４】
前記装置は、鋳造設備を含む、請求項１～３の何れか一項に記載の装置検査システム。
【請求項５】
前記装置に設けられるアクチュエータに用いられる動力媒体の特徴量を測定する特徴量測定部をさらに備え、
前記取得部は、前記特徴量測定部から前記アクチュエータに用いられる前記動力媒体の前記特徴量を取得し、
前記起動条件判定部は、前記装置が前記起動条件を満たしているか否かの判定として、前記取得部において取得された前記特徴量に基づいて、前記動力媒体の特徴量が所定の閾値範囲内か否かを判定し、
前記装置制御部は、前記起動条件判定部によって前記動力媒体の特徴量が所定の閾値範囲内にないと判定された場合に、前記特徴量が前記所定の閾値範囲内であるように調整する、請求項２又は３に記載の装置検査システム。
【請求項６】
前記装置に設けられるアクチュエータの位置を測定する位置測定部をさらに備え、
前記取得部は、前記位置測定部から前記アクチュエータの位置に関する情報を取得し、
前記起動条件判定部は、前記装置が前記起動条件を満たしているか否かの判定として、前記取得部において取得された前記位置に関する情報に基づいて、前記アクチュエータが所定の範囲内に位置しているか否かを判定し、
前記装置制御部は、前記起動条件判定部によって前記アクチュエータが前記所定の範囲内に位置していないと判定された場合に、前記アクチュエータが前記所定の範囲内に位置するように調整する、請求項２又は３に記載の装置検査システム。
【請求項７】
前記装置制御部は、前記装置が製造する製造物の製造条件と同一条件で動作するように試運転を実行する、請求項１～３の何れか一項に記載の装置検査システム。
【請求項８】
前記装置は、砂を噴射する噴射部を備え、
前記装置制御部は、前記製造物を製造する処理の少なくとも一部としてガスを供給して前記砂を噴射するように前記噴射部を制御可能であって、前記処理における前記ガスの供給条件と同一条件で前記ガスを供給するように試運転を実行する、請求項７に記載の装置検査システム。
【請求項９】
装置内の物体を検出可能な物体検出センサから前記物体に関する情報を取得する工程と、
前記取得する工程において取得された前記物体に関する情報に基づいて、前記装置内の異物の有無を判定する工程と、
前記異物の有無を判定する工程において前記装置内に前記異物が無いと判定された場合に、前記装置を試運転させる工程と、
前記試運転させる工程において試運転状態となった前記装置の動作状況を検査する工程と、
を含む、装置検査方法。
【請求項１０】
前記異物の有無を判定する工程において前記装置内に前記異物が無いと判定された場合に、前記装置が起動条件を満たしているか否かを判定する工程と、
前記起動条件を満たしているか否かを判定する工程において前記起動条件を満たしていないと判定された場合に、前記起動条件に合致するように前記装置を調整し、前記装置を試運転させる工程と、
をさらに含む、請求項９に記載の装置検査方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、装置検査システム及び装置検査方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１は、装置点検システムを開示する。この装置点検システムは、部品識別部と、携帯端末と、コンピュータとを備える。部品識別部は、点検対象となる部品又はその周囲部に設けられ、その部品の識別用データを表す。携帯端末は、部品識別部を読み取り、識別用データに応じて点検画面を表示し、点検画面に応じて入力された点検結果の情報をコンピュータに送信する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１４４４８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の装置点検システムにおいては、作業者が該当部品の点検箇所において該当部品の点検を行わせることを目的としている。一方で、作業者が点検画面にデータを入力することに手間がかかる可能性がある。また、作業者による点検となるため、点検対象が同一の部品であっても、作業者によっては点検結果が異なる可能性がある。このため、点検画面に入力される点検結果の情報にばらつきが生じる可能性がある。本開示は、効率よく、かつ、適切に装置を検査できる装置検査システム及び装置検査方法を提供する。
【課題を解決するための手段】
【０００５】
本開示の一側面に係る装置検査システムは、装置内の物体を検出可能な物体検出センサから物体に関する情報を取得する取得部と、取得部において取得された物体に関する情報に基づいて、装置内の異物の有無を判定する異物判定部と、異物判定部によって装置内に異物が無いと判定された場合に、装置を試運転させる装置制御部と、装置制御部により試運転状態となった装置の動作状況を検査する動作検査部と、を備える。
【発明の効果】
【０００６】
本開示によれば、効率よく、かつ、適切に装置を検査できる。
【図面の簡単な説明】
【０００７】
図１は、実施形態に係る装置検査システムを含む鋳造システムを概略的に示す図である。

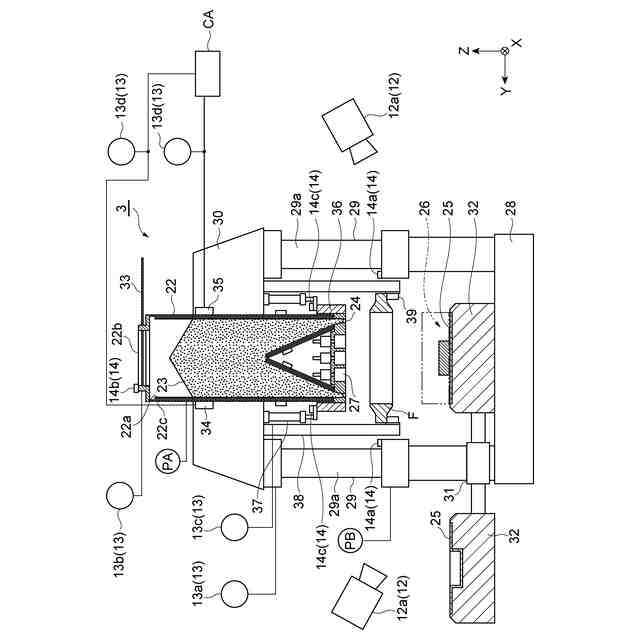

図２は、造型動作の開始前の造型機の状態（原位置の状態）を示す縦断面図である。

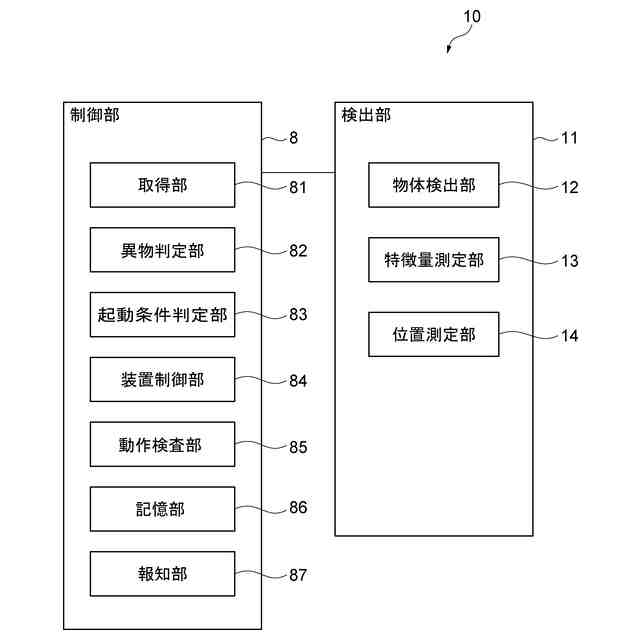

図３は、実施形態に係る装置検査システムの構成ブロック図である。

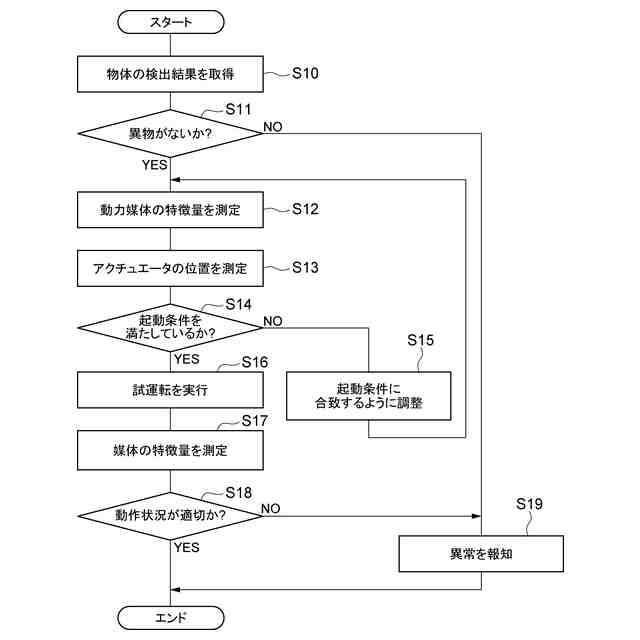

図４は、実施形態に係る装置検査システムによる装置検査方法の一例を示すフローチャートである。
【発明を実施するための形態】
【０００８】
［本開示の実施形態の例示］
以下、図面を参照しながら本開示の実施形態が詳細に説明される。図面の説明において同一要素には同一符号が付され、重複する説明は省略される。図面の寸法比率は、説明のものと必ずしも一致していない。「上」「下」「左」「右」の語は、図示する状態に基づくものであり、便宜的なものである。
【０００９】
以下の説明では、鋳型の搬送方向をＸ方向といい、Ｘ方向に垂直な水平方向をＹ方向といい、Ｘ方向及びＹ方向に垂直な方向をＺ方向という。Ｘ方向及びＹ方向は水平方向であり、Ｚ方向は鉛直方向である。「上流」及び「下流」の用語は、鋳型の搬送方向を基準として使用される。
【００１０】
［装置検査システムの概要］
装置検査システム１０は、装置を検査するシステムである。装置検査システム１０において検査の対象となる装置は、特定の業態の装置に限定されない。検査対象の装置は、例えば、工場において作動する機械を含む。また、検査対象の装置は、工場において、作業者が出入り可能なエリア内、又は、当該エリアに近接している装置であってもよい。
（【００１１】以降は省略されています）
