公開番号2025080460
公報種別公開特許公報(A)
公開日2025-05-26
出願番号2023193618
出願日2023-11-14
発明の名称射出成形機及び型内圧の検出方法
出願人芝浦機械株式会社
代理人弁理士法人酒井国際特許事務所
主分類B29C 45/77 20060101AFI20250519BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】型内圧を高い精度で算出すること。
【解決手段】内側にスクリュ20が配置される加熱バレル11で溶融した樹脂材料をノズル12から射出する射出装置10と、固定金型76と移動金型77とからなると共に樹脂材料が充填されるキャビティ75aを有する金型75と、スクリュ20に作用する圧力を検出するロードセル60と、型内圧の制御を行う制御装置100と、を備え、制御装置100は、固定金型76と移動金型77とが開いた状態の固定金型76に接触するノズル12から樹脂材料を射出させた際にロードセル60で検出した圧力を圧力損失として取得する圧力損失取得部111と、金型75が閉じた状態のキャビティ75aにノズル12から樹脂材料を射出させた際にロードセル60で検出した圧力を射出圧力として取得する射出圧力取得部112と、射出圧力から圧力損失を減算することにより仮想型内圧Vを算出する仮想型内圧算出部114と、を有する。

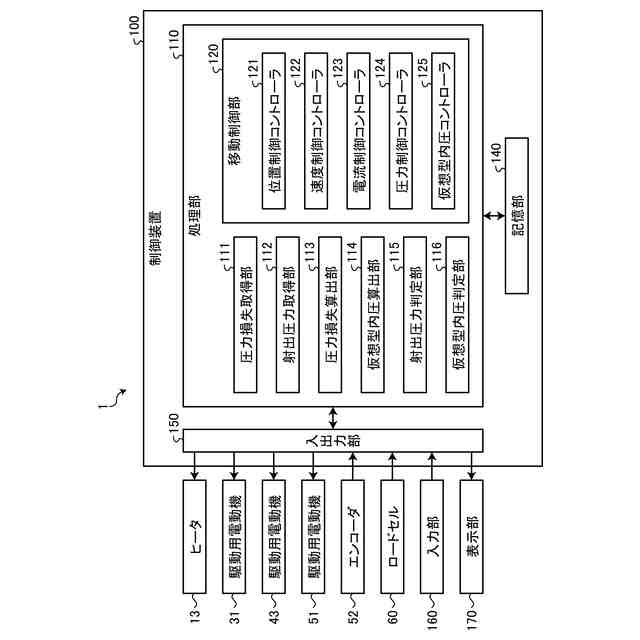

【選択図】図5
特許請求の範囲【請求項１】
内側にスクリュが配置される加熱バレルで樹脂材料を溶融し、溶融した前記樹脂材料を射出するノズルが位置する側に向けて前記スクリュを移動させることにより前記樹脂材料を前記ノズルから射出する射出装置と、
開閉する固定金型と移動金型とからなると共に閉じた状態において前記ノズルから射出した前記樹脂材料が充填されるキャビティを有し、前記キャビティで前記樹脂材料の成形を行う金型と、
前記樹脂材料を射出する際に前記スクリュに作用する圧力を検出する圧力検出部と、
前記スクリュの移動制御を行うことにより前記金型内における前記樹脂材料の圧力である型内圧の制御を行う制御装置と、
を備え、
前記制御装置は、
前記固定金型と前記移動金型とが開いた状態の前記固定金型に接触する前記ノズルから前記樹脂材料を射出させた際に前記圧力検出部で検出した前記圧力を圧力損失として取得する圧力損失取得部と、
前記固定金型と前記移動金型とが閉じた状態における前記キャビティに前記ノズルから前記樹脂材料を射出させた際に前記圧力検出部で検出した前記圧力を射出圧力として取得する射出圧力取得部と、
前記射出圧力取得部で取得した前記射出圧力から、前記圧力損失取得部で取得した前記圧力損失または前記圧力損失取得部で取得した前記圧力損失に基づく圧力損失を減算することにより仮想の前記型内圧である仮想型内圧を算出する仮想型内圧算出部と、
を有することを特徴とする射出成形機。
続きを表示（約 840 文字）【請求項２】
前記樹脂材料を射出する際における前記スクリュの移動速度である射出速度を検出する射出速度検出部を備え、
前記圧力損失取得部は、前記圧力損失を前記射出速度に対応付けて取得し、
前記射出圧力取得部は、前記射出圧力を前記射出速度に対応付けて取得し、
前記仮想型内圧算出部は、前記射出速度が互いに同じ大きさの前記射出圧力から前記圧力損失を減算することにより前記仮想型内圧を算出する請求項１に記載の射出成形機。
【請求項３】
内側にスクリュが配置される加熱バレルで樹脂材料を溶融し、溶融した前記樹脂材料を射出するノズルが位置する側に向けて前記スクリュを移動させることにより前記樹脂材料を前記ノズルから射出する射出装置と、
開閉する固定金型と移動金型とからなると共に閉じた状態において前記ノズルから射出した前記樹脂材料が充填されるキャビティを有し、前記キャビティで前記樹脂材料の成形を行う金型と、
前記樹脂材料を射出する際に前記スクリュに作用する圧力を検出する圧力検出部と、
を備える射出成形機の前記金型内における前記樹脂材料の圧力である型内圧を検出する型内圧の検出方法であって、
前記固定金型と前記移動金型とを開いた状態で前記固定金型に前記ノズルを接触させ、前記ノズルから前記樹脂材料を射出させて前記圧力検出部で検出した前記圧力を圧力損失として取得する手順と、
前記固定金型と前記移動金型とを閉じた状態における前記キャビティに前記ノズルから前記樹脂材料を射出させて前記圧力検出部で検出した前記圧力を射出圧力として取得する手順と、
前記射出圧力から、前記圧力損失を取得する手順で取得した前記圧力損失または前記圧力損失を取得する手順で取得した前記圧力損失に基づく圧力損失を減算することにより仮想の前記型内圧である仮想型内圧を算出する手順と、
を含むことを特徴とする型内圧の検出方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、射出成形機及び型内圧の検出方法に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
溶融した樹脂を金型内に射出することにより成形を行う射出成形機では、適切な成形を行うためには、樹脂の圧力を適正な値にしながら成形をすることが重要となる。このため、従来の射出成形機では、溶融した樹脂の圧力の値を様々な手法で得ながら成形を行っている。例えば、特許文献１に記載された射出成形機の射出圧力検査装置では、パージングを行ったときに検出された樹脂の圧力と通常の成形を行ったときに検出された樹脂の圧力に基づいて射出ノズル内の樹脂の圧力を算出することにより、加熱シリンダ内の圧損の影響を受けることなくキャビティ内の樹脂の圧力を正確に検出している。
【０００３】
また、特許文献２に記載された成形条件作成方法では、樹脂流入口または成形機ノズル端部での樹脂圧力カーブと、ノズルを金型から離脱させた状態での射出圧力カーブとを得ることにより、射出成形機の機械要素による時間遅れや圧力ロスを補い、量産成形の成形条件を得ている。また、特許文献３に記載された射出成形機を用いた樹脂評価方法では、樹脂温度、射出速度を変えて射出を行うことによって設定スクリュ位置における射出圧力を検出し、Ｎ個の射出圧力、射出速度、樹脂温度の組み合わせデータを用いて最小２乗法によって、圧力、速度、温度の相互依存関係関数を求めることが記載されている。
【０００４】
また、特許文献４に記載された射出成形機の圧力制御装置では、保圧工程で、射出圧力を制御する射出圧力制御工程と、射出圧力制御工程を実行した後で、推定した型内圧力が設定型内圧力になるように制御する型内圧制御工程を実行することにより、金型内部の圧力の成形サイクル間におけるバラつきを抑制し、安定した品質の成形品の成形を可能としている。また保圧工程で、推定した型内圧力が設定型内圧力になるように制御することで、金型内部の圧力を高応答に制御できるため、成形品の応力変形を防止している。また、特許文献５に記載された射出成形機における射出圧力の測定方法では、加熱バレル内から金型内に溶融樹脂を射出する際、ロードセルを用いてスクリュに作用する反力を検出すると共に、スクリュの速度を測定してスクリュの加速度を算出し、可動部材の慣性力を算出することによって、加熱バレル内の溶融樹脂の圧力を算出している。
【先行技術文献】
【特許文献】
【０００５】
特開平１１－１１５０２３号公報
特開２０００－３５５０３３号公報
特開２００２－３３１５５８号公報
特開２０１６－１５９５８９号公報
特開２００３－１９１２８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ここで、射出成形機による射出成形では、目的の成形品に応じて樹脂材料の種類を変更したり、金型を変更したりすることがあるが、樹脂材料の種類や金型を変更した場合でも、金型内の樹脂材料の圧力を適切に制御することが重要である。金型内の樹脂材料の圧力である型内圧を適切に制御するためには、樹脂材料の圧力を取得する必要があり、従来の射出成形機では、射出装置で樹脂材料を射出する際に射出装置より検出することのできる検出値に基づいて型内圧を算出している。例えば、特許文献１では、パージングを行ったときの樹脂の圧力と通常の成形を行ったときの樹脂の圧力に基づいて、射出ノズル内の樹脂の圧力を算出することにより、加熱シリンダ内の圧損の影響を受けることなくキャビティ内の樹脂の圧力を検出している。
【０００７】
しかしながら、成形時に検出した値に基づいて型内圧を検出する場合、特許文献１におけるパージングを行ったときの樹脂の圧力のような、成形前に検出した検出値が重要になるが、パージングは実際の成形状態とは異なっている。このため、パージングを行ったときの樹脂の圧力を用いて型内圧を算出する場合、実際の圧力との差が大きくなって算出されることが考えられ、型内圧を算出する際における精度の観点で、改善の余地があった。
【０００８】
本発明は、上記に鑑みてなされたものであって、型内圧を高い精度で算出することのできる射出成形機及び型内圧の検出方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上述した課題を解決し、目的を達成するために、本発明に係る射出成形機は、内側にスクリュが配置される加熱バレルで樹脂材料を溶融し、溶融した前記樹脂材料を射出するノズルが位置する側に向けて前記スクリュを移動させることにより前記樹脂材料を前記ノズルから射出する射出装置と、開閉する固定金型と移動金型とからなると共に閉じた状態において前記ノズルから射出した前記樹脂材料が充填されるキャビティを有し、前記キャビティで前記樹脂材料の成形を行う金型と、前記樹脂材料を射出する際に前記スクリュに作用する圧力を検出する圧力検出部と、前記スクリュの移動制御を行うことにより前記金型内における前記樹脂材料の圧力である型内圧の制御を行う制御装置と、を備え、前記制御装置は、前記固定金型と前記移動金型とが開いた状態の前記固定金型に接触する前記ノズルから前記樹脂材料を射出させた際に前記圧力検出部で検出した前記圧力を圧力損失として取得する圧力損失取得部と、前記固定金型と前記移動金型とが閉じた状態における前記キャビティに前記ノズルから前記樹脂材料を射出させた際に前記圧力検出部で検出した前記圧力を射出圧力として取得する射出圧力取得部と、前記射出圧力取得部で取得した前記射出圧力から、前記圧力損失取得部で取得した前記圧力損失または前記圧力損失取得部で取得した前記圧力損失に基づく圧力損失を減算することにより仮想の前記型内圧である仮想型内圧を算出する仮想型内圧算出部と、を有する。
【００１０】
また、上述した課題を解決し、目的を達成するために、本発明に係る型内圧の検出方法は、内側にスクリュが配置される加熱バレルで樹脂材料を溶融し、溶融した前記樹脂材料を射出するノズルが位置する側に向けて前記スクリュを移動させることにより前記樹脂材料を前記ノズルから射出する射出装置と、開閉する固定金型と移動金型とからなると共に閉じた状態において前記ノズルから射出した前記樹脂材料が充填されるキャビティを有し、前記キャビティで前記樹脂材料の成形を行う金型と、前記樹脂材料を射出する際に前記スクリュに作用する圧力を検出する圧力検出部と、を備える射出成形機の前記金型内における前記樹脂材料の圧力である型内圧を検出する型内圧の検出方法であって、前記固定金型と前記移動金型とを開いた状態で前記固定金型に前記ノズルを接触させ、前記ノズルから前記樹脂材料を射出させて前記圧力検出部で検出した前記圧力を圧力損失として取得する手順と、前記固定金型と前記移動金型とを閉じた状態における前記キャビティに前記ノズルから前記樹脂材料を射出させて前記圧力検出部で検出した前記圧力を射出圧力として取得する手順と、前記射出圧力から、前記圧力損失を取得する手順で取得した前記圧力損失または前記圧力損失を取得する手順で取得した前記圧力損失に基づく圧力損失を減算することにより仮想の前記型内圧である仮想型内圧を算出する手順と、を含む。
【発明の効果】
（【００１１】以降は省略されています）
