公開番号
2025080328
公報種別
公開特許公報(A)
公開日
2025-05-26
出願番号
2023193411
出願日
2023-11-14
発明の名称
操舵装置
出願人
かもめプロペラ株式会社
代理人
彩雲弁理士法人
主分類
B63H
25/34 20060101AFI20250519BHJP(船舶またはその他の水上浮揚構造物;関連艤装品)
要約
【課題】、複数の舵を備える操舵装置において、駆動機構が1つであって、より迅速に舵の切り替えが可能な操舵装置を提供する。

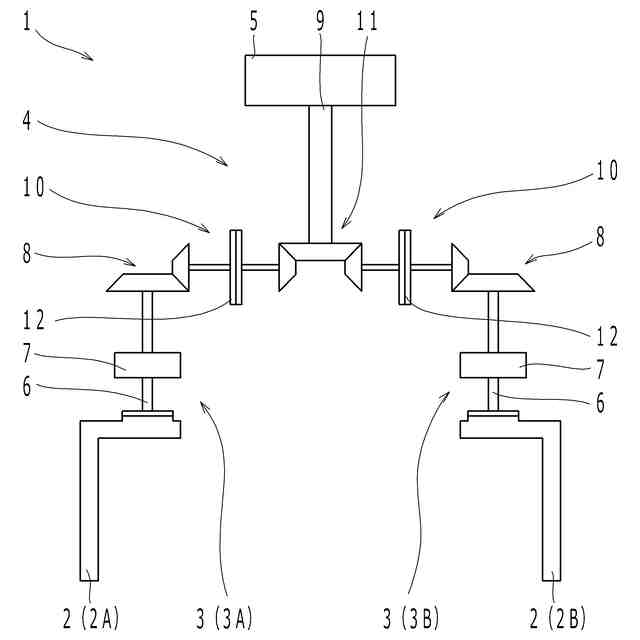

【解決手段】操舵装置1において、複数の舵2と、各舵2を動作させるための舵軸3と、舵軸3を回動させるための1つの駆動機構4と、駆動機構を駆動させるための動力機構5と、を備えるものとし、駆動機構4を、動力機構5と直接的又は間接的に接続された1つの入力軸9と、入力軸9と各舵軸3との間に設けられたクラッチ機構10と、を有するものとする。
【選択図】図1
特許請求の範囲
【請求項1】
複数の舵と、各舵を動作させるための舵軸と、該舵軸を回動させるための1つの駆動機構と、該駆動機構を駆動させるための動力機構と、を備え、
該駆動機構は、該動力機構と直接的又は間接的に接続された1つの入力軸と、該入力軸と各舵軸との間に設けられたクラッチ機構と、を有していることを特徴とする操舵装置。
続きを表示(約 140 文字)
【請求項2】
前記舵は、船尾のプロペラの両側に配置される第1の舵と第2の舵からなる1対の舵であり、
前記クラッチ機構を制御することにより、該第1の舵と該第2の舵の内、一方の舵のみを動作させることが可能となっていることを特徴とする請求項1に記載の操舵装置。
発明の詳細な説明
【技術分野】
【0001】
本発明は、操舵装置に関し、詳細には、複数の舵を備える操舵装置に関する。
続きを表示(約 1,300 文字)
【背景技術】
【0002】
従来、舵を、船舶のプロペラの後方ではなく、プロペラの両側に1対で配置した操舵装置、所謂、ゲートラダー(登録商標)がある。ゲートラダーは、プロペラの後方に舵がないことにより、舵抵抗を低減することが可能であると共に舵の舵板のより推力を生み出すことが可能となっており、自航状態の船体抵抗を低減することが可能である(特許文献1を参照)。
【0003】
一方、この様な舵がプロペラの両側に1対で配置された操舵装置において、1対の舵を1つの駆動機構で動かすことが可能な操舵装置の開発が試みられている(例えば、特許文献2及び3を参照)。
【先行技術文献】
【特許文献】
【0004】
特開2021-146924号公報
韓国公開特許第10-2022-0074456号公報
韓国公開特許第10-2022-0078066号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】

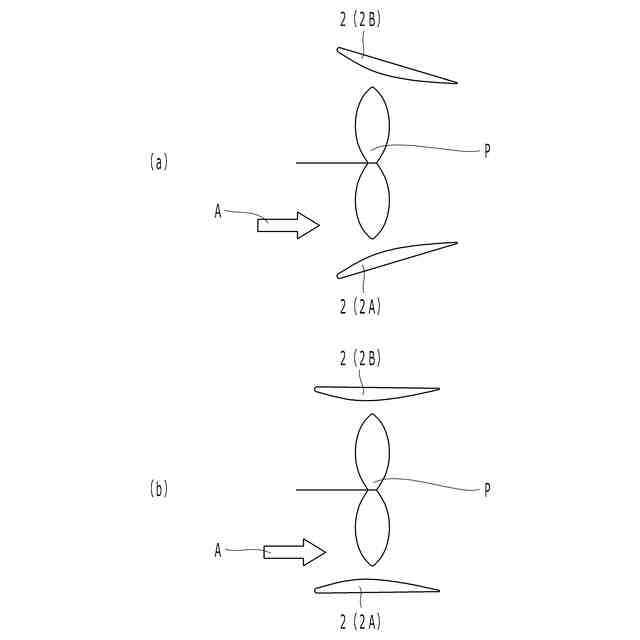

ゲートラダーは、1対の舵を、常に同方向に動作させるのではなく、時には、各舵を逆方向に動作させることもある(図2を参照)。そのため、ゲートラダーにおいては、各舵を独立して動作可能とする必要がある。当然に各舵の動作は迅速に行える様にする必要もある。
【0006】
特許文献2に記載された操舵装置においては、2つの舵を1つの駆動機構で動かすために、舵の舵板を連結する必要があるものであり、各舵を独立して動かすことができないものとなっている。そのため、該操舵装置においては、2つの舵を異なる方向に動作させることができないものとなっている。
【0007】
又、特許文献3に記載された操舵装置においては、操舵機構の入力軸を移動可能とすると共に各舵を動かす歯車の位置をずらして配置し、入力軸の位置によって、入力軸と噛み合うことが可能な歯車を選択できる様にすることによって、2つの舵を1つの駆動機構で動かすと共に各舵を独立して動かすことが可能となっているが、入力軸を移動させるのには比較的時間が掛かるため、舵の切り替えに掛かる時間が長くなってしまうという問題がある。
【0008】
そこで、本発明においては、複数の舵を備える操舵装置において、駆動機構が1つであっても、より迅速に舵の切り替えが可能な操舵装置を提供することを目的とする。
【課題を解決するための手段】
【0009】
本発明は、複数の舵と、各舵を動作させるための舵軸と、該舵軸を回動させるための1つの駆動機構と、該駆動機構を駆動させるための動力機構と、を備え、該駆動機構は、該動力機構と直接的又は間接的に接続された1つの入力軸と、該入力軸と各舵軸との間に設けられたクラッチ機構と、を有していることを特徴とする操舵装置である。
【0010】
更に、本発明は、前記舵を、船尾のプロペラの両側に配置される第1の舵と第2の舵からなる1対の舵とし、前記クラッチ機構を制御することにより、該第1の舵と該第2の舵の内、一方の舵のみを転舵させることが可能なものとすることができる。
(【0011】以降は省略されています)
