公開番号2025080175
公報種別公開特許公報(A)
公開日2025-05-23
出願番号2023193242
出願日2023-11-13
発明の名称水滴除去装置及び水滴除去方法
出願人株式会社ティーベイインターナショナル,株式会社NDK
代理人個人,個人
主分類F26B 15/00 20060101AFI20250516BHJP(乾燥)
要約【課題】本開示の目的は、搬送装置2によって搬送中の水滴除去対象物1の外面に付着している水滴を除去するに際して、水滴除去対象物の形状に応じて吹き出し口の調整が可能であり、水滴除去に適した構造を有しかつ高速エアを吹き出すことが可能な水滴除去装置及びそれを用いた水滴除去方法を提供することである。

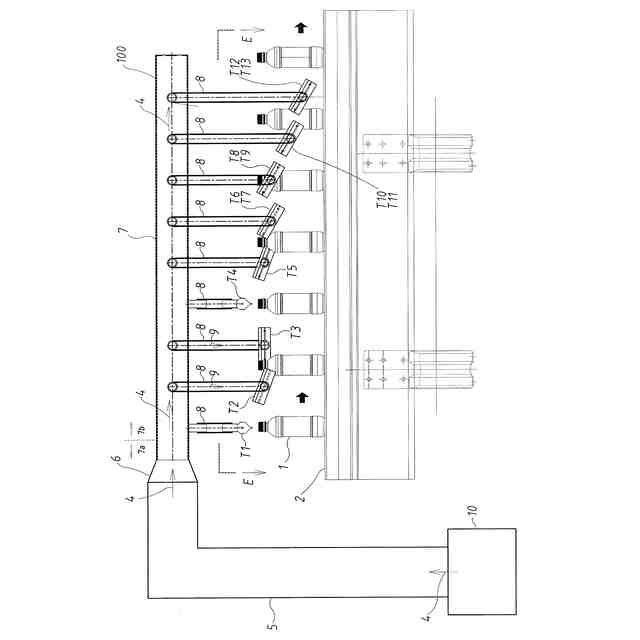

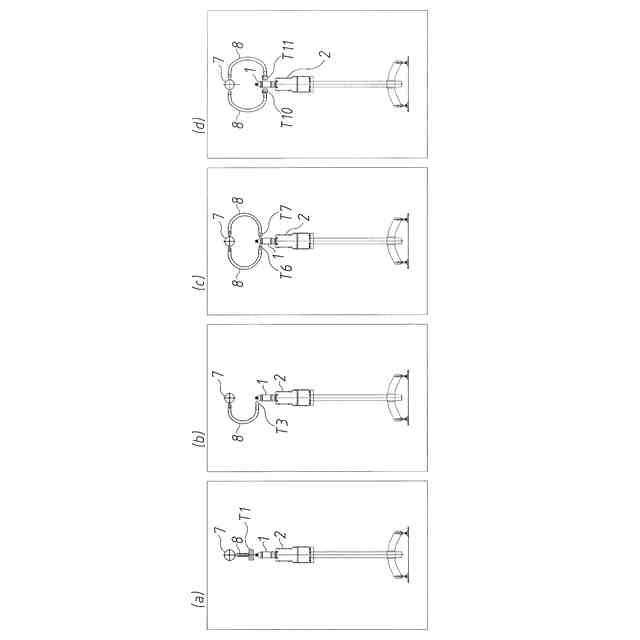

【解決手段】本開示に係る水滴除去装置100は、水滴除去装置は、ブロア10と、主管ダクト5と、分岐ダクトチャンバー7と、各枝管ダクト8と、各スリットノズルT1～T13と、を有し、分岐ダクトチャンバーは筒状体をなし、主管ダクトは筒状体の一端側7aで接続され、各枝管ダクトは筒状体の他端側7bで接続され、各枝管ダクトの空気流れ方向を横断する断面での空気流路の合計断面積が、筒状体の空気流れ方向を横断する断面での空気流路の断面積と同じであるか又は小さい。
【選択図】図1

特許請求の範囲【請求項１】
搬送装置２によって搬送中の水滴除去対象物１の外面に付着している水滴を除去する水滴除去装置１００において、
空気流れ４を発生させるブロア１０と、
前記空気流れが流れる主管ダクト５と、
前記主管ダクトに流れる前記空気流れを取り込み、前記空気流れを２つ以上の分岐空気流れ９に分岐させる分岐ダクトチャンバー７と、
前記各分岐空気流れが流れる各枝管ダクト８と、
前記各枝管ダクトに流れる前記各分岐空気流れを吐出させる各スリットノズルＴ１～Ｔ１３と、を有し、
前記分岐ダクトチャンバーは筒状体をなし、
前記主管ダクトは前記筒状体の一端側７ａで接続され、
前記各枝管ダクトは前記筒状体のうち、前記主管ダクトの接続箇所よりも前記筒状体の他端側７ｂで接続され、
前記各枝管ダクトの空気流れ方向を横断する断面での空気流路の合計断面積が、前記筒状体の空気流れ方向を横断する断面での空気流路の断面積と同じであるか又は小さいことを特徴とする水滴除去装置。
続きを表示（約 2,900 文字）【請求項２】
前記枝管ダクトを、６本以上１８本以下有し、
前記各枝管ダクトの空気流れ方向を横断する断面での空気流路の合計断面積が、前記筒状体の空気流れ方向を横断する断面での空気流路の断面積の１/２以上であることを特徴とする請求項１に記載の水滴除去装置。
【請求項３】
前記主管ダクトの断面積が、前記分岐ダクトチャンバーの筒状体の断面積と同じであるか、又は大きいことを特徴とする請求項１に記載の水滴除去装置。
【請求項４】
前記水滴除去対象物が中身入りの蓋付プラスチック容器であり、

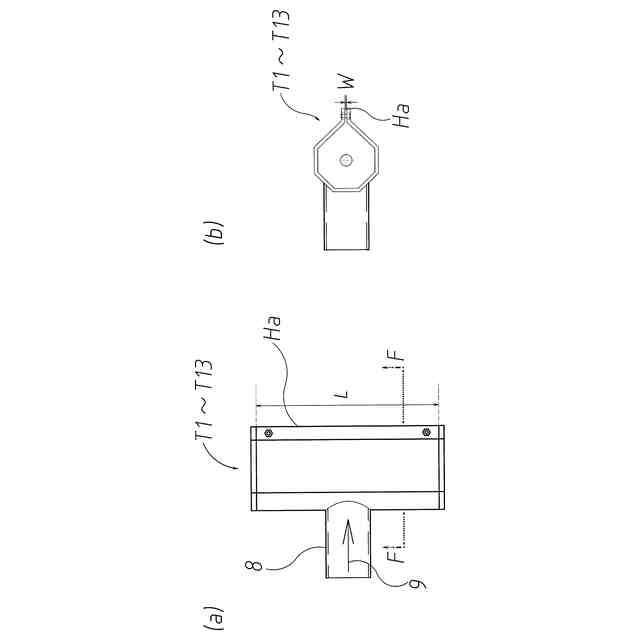

前記スリットノズルのスリット長さ方向を横切る、前記スリットノズルの内部空間の横断面形状がレインドロップ型またはティアドロップ型であり、かつ、
前記スリットノズルの吹き出し口Ｈａは、スリット長さＬが１０５～１４０ｍｍであることを特徴とする請求項１に記載の水滴除去装置。
【請求項５】
スリット幅Ｗが０．８～１．２ｍｍであることを特徴とする請求項４に記載の水滴除去装置。
【請求項６】

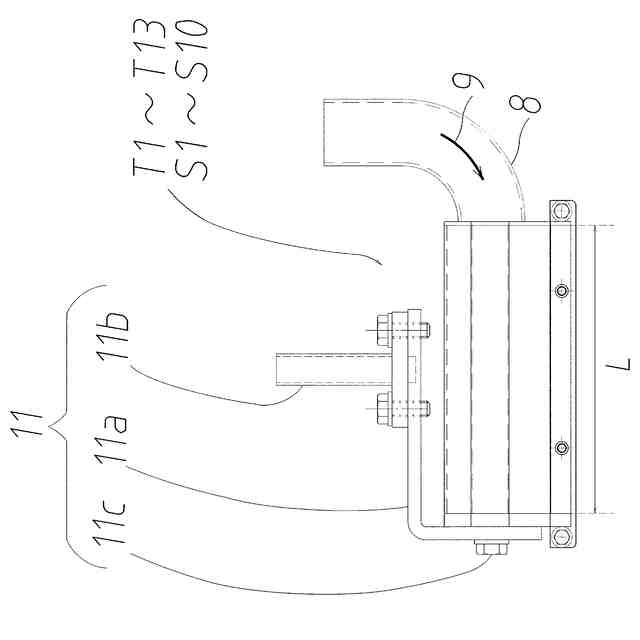

少なくとも前記スリットノズルの吹き出し口Ｈａのスリット傾き角、仰角及び高さを調整自在に固定するスリットノズル支持体１１を有し、かつ、前記枝管ダクト８の少なくとも一部がフレキシブル配管であることを特徴とする請求項１に記載の水滴除去装置。
【請求項７】
請求項１に記載の水滴除去装置１００によって、搬送中の水滴除去対象物の外面に付着している水滴を除去する水滴除去方法において、
前記水滴除去対象物１は、中身入りの蓋付プラスチック容器であり、

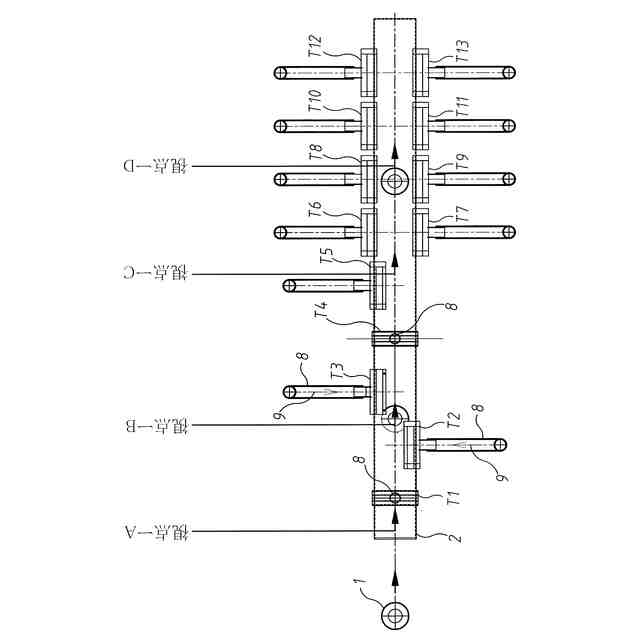

前記各スリットノズルＴ１～Ｔ１３は、前記搬送装置２の流れ方向に沿って配置されており、
前記各スリットノズルから吐出させた空気を、搬送中の前記蓋付プラスチック容器の外表面の任意に分割された領域ごとに順次当てて前記水滴を除去する水滴除去工程を有し、
前記空気の風速が１２０ｍ／秒以上であることを特徴とする水滴除去方法。
【請求項８】
前記領域のうちの第１領域が前記蓋付プラスチック容器の蓋側面であり、
前記各スリットノズルのうち第１のスリットノズルＴ２の吹き出し口が、スリットの長さ方向を搬送方向に対して下へ傾斜する方向に向き、かつ、搬送中の前記蓋付プラスチック容器に対して一方の横方向から空気を当てる向きに配置されており、
前記各スリットノズルのうち第２のスリットノズルＴ３の吹き出し口が、スリットの長さ方向を水平方向に向き、かつ、搬送中の前記蓋付プラスチック容器に対して前記一方の横方向又は他方の横方向から空気を当てる向きに配置されており、かつ、
前記各スリットノズルのうち第３のスリットノズルＴ５の吹き出し口が、スリットの長さ方向を搬送方向に対して下へ傾斜する方向に向き、かつ、搬送中の前記蓋付プラスチック容器に対して他方の横方向から空気を当てる向きに配置されており、
第３のスリットノズルＴ５は、第１のスリットノズルＴ２よりも前記搬送装置の後流側に配置されており、
第２のスリットノズルＴ３は、第１のスリットノズルＴ２よりも前記搬送装置の後流側であって、第３のスリットノズルＴ５に対して前記搬送装置の上流側又は下流側のいずれかに配置されており、
前記水滴除去工程が、
第１のスリットノズルＴ２から吹き出された空気を前記蓋側面の一方側に吹き付ける工程と、
第２のスリットノズルＴ３から吹き出された空気を前記蓋側面の一方側又は他方側の蓋側面の下端部に吹き付ける工程と、
第３のスリットノズルＴ５から吹き出された空気を前記蓋側面の他方側の蓋側面に吹き付ける工程と、
を含むことを特徴とする請求項７に記載の水滴除去方法。
【請求項９】
前記領域のうちの第２領域が前記蓋付プラスチック容器の蓋天面であり、
前記各スリットノズルのうち第４のスリットノズルＴ１の吹き出し口が、下方を向き、かつ、搬送方向とスリット幅方向とが±１５°以内の角度で一致する向きに配置されており、
前記各スリットノズルのうち第５のスリットノズルＴ４の吹き出し口が、下方を向き、かつ、搬送方向とスリット幅方向とが±１５°以内の角度で一致する向きに配置されており、
第５のスリットノズルＴ４は、第４のスリットノズルＴ１よりも前記搬送装置の下流側に配置されており、かつ、
第１のスリットノズルＴ２は、搬送方向において、第４のスリットノズルＴ１と第５のスリットノズルＴ４の間に配置されており、
前記水滴除去工程が、
第４のスリットノズルＴ１から吹き出された空気を前記蓋天面に吹き付ける工程と、
第５のスリットノズルＴ４から吹き出された空気を前記蓋天面に吹き付ける工程と、を含むことを特徴とする請求項８に記載の水滴除去方法。
【請求項１０】
前記領域のうちの第３領域が前記蓋付プラスチック容器の肩部側面であり、
前記領域のうちの第４領域が前記蓋付プラスチック容器の肩部より下方の胴部側面であり、

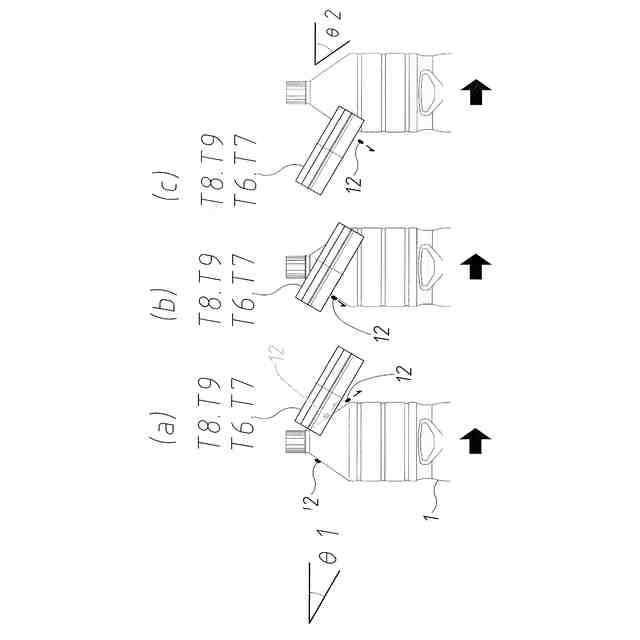

前記各スリットノズルのうち第６のスリットノズルＴ８の吹き出し口及び第７のスリットノズルＴ９の吹き出し口が、スリットの長さ方向を搬送方向に対して下へ傾斜する方向に向き、かつ、搬送中の前記蓋付プラスチック容器に対して両側の横方向から対向しあう空気を当てる向きに配置されており、
前記各スリットノズルのうち第８のスリットノズルＴ１０の吹き出し口及び第９のスリットノズルＴ１１の吹き出し口が、スリットの長さ方向を搬送方向に対して下へ傾斜する方向に向き、かつ、搬送中の前記蓋付プラスチック容器に対して両側の横方向から対向しあう空気を当てる向きに配置されており、
前記搬送装置の流れ方向に沿って、順に、第６のスリットノズルＴ８及び第７のスリットノズルＴ９、第８のスリットノズルＴ１０及び第９のスリットノズルＴ１１が配置されており、
吹き出し口が、第６のスリットノズルＴ８及び第７のスリットノズルＴ９、第８のスリットノズルＴ１０及び第９のスリットノズルＴ１１の順に高から低に配置されており、かつ、
第６のスリットノズルＴ８及び第７のスリットノズルＴ９のスリット長さ方向の傾斜角が前記蓋付プラスチック容器の肩部傾斜角度よりも小さく設定されており、
前記水滴除去工程が、
第６のスリットノズルＴ８及び第７のスリットノズルＴ９から吹き出された空気を前記肩部側面の両側から同時に吹き付ける工程と、
第８のスリットノズルＴ１０及び第９のスリットノズルＴ１１から吹き出された空気を前記胴部側面の両側から同時に吹き付ける工程と、
を含むことを特徴とする請求項７又は８に記載の水滴除去方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、搬送装置によって搬送中の水滴除去対象物の外面に付着している水滴を除去する水滴除去装置及び水滴除去方法に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
搬送装置によって搬送中の水滴除去対象物の外面に付着している水滴は、検査工程、印刷工程、ラベリング工程又は組立工程などのその後に行われる工程に進む前に、事前に除去しておきたいという要求がある。そこで、吹出しボックスに下向き斜め方向に加圧空気を吹き付けるための複数の吹出孔を設け、コンベアにより搬送される容器の側方から容器の肩部から胴部へ順次エアを吹き付けて水滴を除去する水滴除去装置に関する開示がある（例えば、特許文献１を参照。）。特許文献１の装置によれば、キャップ部に付着している水滴を飛散し、始端より順次、下降状に配し、下向き斜めに吹出孔より吹出す加圧空気が連続移送される被除水的乾燥体の片面、他片面と交互かつ互いに干渉しないように上部より下部に逐次、吹付けられ、片面からの吹付けで他片面側に回り込もうとする水滴は他片面側への吹付けで吹落され、他片面側からの吹付けで片面側に回り込もうとする水滴は片面側への吹付けで吹落されるから高能率に水滴が吹落される。
【０００３】
さらに、タンパーエビデントバンドを有するネジキャップが締着されたボトル口外周面とキャップ内周面との隙間を洗浄するボトルのキャップ締着部洗浄方法であって、搬送中のボトルに締着されたキャップのスカート壁下端とタンパーエビデントとの連結部に形成されたスリットに向け、洗浄水をジェット水流状態で直接噴射して、前記スリットから圧力洗浄水をボトル口外周面とキャップ内周面との隙間に注入させることにより、ボトル口外周面とキャップ内周面との隙間を洗浄することを特徴とするボトルのキャップ締着部洗浄方法の開示がある（例えば、特許文献２を参照。）。特許文献２に開示された装置において、洗浄チャンバ内には、キャップ締着部の洗浄ステーションに続き、洗浄が済んだボトルにエアを吹付けて水切りをする水切りステーションを設けている。水切りステーションは、ボトル全高をカバーするように斜めに配置されたエア噴出し管をボトル搬送コンベアの片側に沿って複数個設けている。エア噴出し管には、噴出し管の軸方向に沿って直列にエア噴出しオリフィスが設けられ、ボトルがエア噴出し管の前を通過する事によって、ボトル全周にエアが吹付けられ、ボトル外周面に付着している水分が飛ばされて水きりが行われる。ボトル搬送コンベアを挟んで反対側には、排気ファンに連接された排気ダクトの入口が面しており、ボトル外周面の水分を飛散させた湿った空気を外部に排気している。ボトルは、洗浄が行われた後、水切りステーションを通過する事により、斜設されたエア噴出し管４０から噴出すエアと、排気ファンの共働作用により、ボトル全外周面に付着している水分を効果的に飛散させ水切り乾燥させて次工程に送られる。
【先行技術文献】
【特許文献】
【０００４】
特開平３－２５４８７９号公報
特開２００３－２６０４２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
水滴除去対象物は、様々な形状を有している。例えば、飲料用容器であれば、円柱部分を有する丸型ボトル又は角柱部分を有する角型ボトルがあり、さらに胴部を周回する環状リブを有するボトルもある。また、容量によって、ボトルの胴径及び高さが異なる。したがって、特許文献１又は２に開示された水滴除去装置では、形状の異なる容器それぞれに対応して個々に調整することが困難であり、水滴除去を充分に行うことが困難であった。
【０００６】
また、特許文献１では加圧空気の圧力と風量に着目しているが、本発明者の検討によれば、圧力と風量を大きくしても、倒瓶の問題が生じやすく、また必ずしも大きな風速のエアを吹き出させることができず、確実な水滴除去に至らないことがわかった。
【０００７】
そこで本開示の目的は、搬送装置によって搬送中の水滴除去対象物の外面に付着している水滴を除去するに際して、水滴除去対象物の形状に応じて吹き出し口の調整が可能であり、水滴除去に適した構造を有しかつ高速エアを吹き出すことが可能な水滴除去装置及びそれを用いた水滴除去方法を提供することである。
【課題を解決するための手段】
【０００８】
本発明者は、鋭意検討したところ、水滴除去対象物の形状に応じて好適な水滴除去を行うために複数のスリットノズルを設け、かつ、ブロアで生じた空気流れを分岐して複数のスリットノズルに送り込む過程で風速の低下を生じにくいダクト構造を採用することで、前記課題が解決できることを見出し、本発明を完成させた。すなわち、本発明に係る水滴除去装置は、搬送装置２によって搬送中の水滴除去対象物１の外面に付着している水滴を除去する水滴除去装置１００において、空気流れ４を発生させるブロア１０と、前記空気流れが流れる主管ダクト５と、前記主管ダクトに流れる前記空気流れを取り込み、前記空気流れを２つ以上の分岐空気流れ９に分岐させる分岐ダクトチャンバー７と、前記各分岐空気流れが流れる各枝管ダクト８と、前記各枝管ダクトに流れる前記各分岐空気流れを吐出させる各スリットノズルＴ１～Ｔ１３と、を有し、前記分岐ダクトチャンバーは筒状体をなし、前記主管ダクトは前記筒状体の一端側７ａで接続され、前記各枝管ダクトは前記筒状体のうち、前記主管ダクトの接続箇所よりも前記筒状体の他端側７ｂで接続され、前記各枝管ダクトの空気流れ方向を横断する断面での空気流路の合計断面積が、前記筒状体の空気流れ方向を横断する断面での空気流路の断面積と同じであるか又は小さいことを特徴とする。
【０００９】
本発明に係る水滴除去装置では、前記枝管ダクトを、６本以上１８本以下有し、前記各枝管ダクトの空気流れ方向を横断する断面での空気流路の合計断面積が、前記筒状体の空気流れ方向を横断する断面での空気流路の断面積の１/２以上であることが好ましい。水滴除去に効果的なスリットノズルの本数を確保したうえで、各枝管ダクトで送られる空気の風速の低下を抑制することができる。
【００１０】
本発明に係る水滴除去装置では、前記主管ダクトの断面積が、前記分岐ダクトチャンバーの筒状体の断面積と同じであるか、又は大きいことが好ましい。空気流れが主管ダクトから分岐ダクトチャンバーに移るときに風速の維持をしやすい。
（【００１１】以降は省略されています）
