公開番号2024113397
公報種別公開特許公報(A)
公開日2024-08-22
出願番号2023018344
出願日2023-02-09
発明の名称乾燥装置及び乾燥方法
出願人株式会社東芝
代理人弁理士法人iX
主分類F26B 5/04 20060101AFI20240815BHJP(乾燥)
要約【課題】乾燥の効率を向上できる乾燥装置及び乾燥方法を提供する。
【解決手段】実施形態に係る乾燥装置は、物品を乾燥させる乾燥装置であって、乾燥室と、サファイア製の窓部と、表面温度測定部と、制御部と、を備える。前記乾燥室は、壁面と、ステージと、を有する。前記ステージは、前記壁面で囲まれた空間の内部に設けられる。前記ステージには、前記物品が載置される。前記窓部は、前記乾燥室の前記壁面に設けられる。前記表面温度測定部は、前記窓部の外側に設けられる。前記表面温度測定部は、前記物品から放射され前記窓部を透過した赤外線を検出することで前記物品の表面温度を測定する。前記制御部は、前記乾燥室の内部における乾燥条件を制御する。前記制御部は、前記表面温度測定部により測定された前記物品の前記表面温度に基づいて、前記乾燥条件を制御する。
【選択図】図2
特許請求の範囲【請求項１】
物品を乾燥させる乾燥装置であって、
壁面と、前記壁面で囲まれた空間の内部に設けられ前記物品が載置されるステージと、を有する乾燥室と、
前記乾燥室の前記壁面に設けられたサファイア製の窓部と、
前記窓部の外側に設けられ、前記物品から放射され前記窓部を透過した赤外線を検出することで前記物品の表面温度を測定する表面温度測定部と、
前記乾燥室の内部における乾燥条件を制御する制御部と、
を備え、
前記制御部は、前記表面温度測定部により測定された前記物品の前記表面温度に基づいて、前記乾燥条件を制御する、乾燥装置。
続きを表示（約 1,000 文字）【請求項２】
前記乾燥室を減圧することで前記物品を乾燥させる排気ポンプと、
前記乾燥室と前記排気ポンプとを接続する排気管と、
をさらに備えた、請求項１記載の乾燥装置。
【請求項３】
前記乾燥室は、上面視で円形の下面部と、上面視で円形の上面部と、前記下面部と前記上面部とを接続する側面部と、を有する円筒形である、請求項２記載の乾燥装置。
【請求項４】
前記窓部は、前記乾燥室の側面部に設けられており、
前記窓部と前記ステージとを結ぶ第１直線と、前記排気管と前記ステージとを結ぶ第２直線と、のなす角度が９０度以上である、請求項２記載の乾燥装置。
【請求項５】
前記窓部は、前記乾燥室の上面部に設けられており、
上面視において、前記窓部は、前記乾燥室の中心と前記排気管との間に設けられており、
上面視において、前記ステージは、前記乾燥室の中心と前記排気管との間に設けられている、請求項２記載の乾燥装置。
【請求項６】
前記窓部は、第１窓部と、第２窓部と、を有し、
前記表面温度測定部は、第１表面温度測定部と、第２表面温度測定部と、を有し、
前記第１表面温度測定部は、前記第１窓部の外側に設けられ、前記物品から放射され前記第１窓部を透過した赤外線を検出することで前記物品の第１面の表面温度を測定し、
前記第２表面温度測定部は、前記第２窓部の外側に設けられ、前記物品から放射され前記第２窓部を透過した赤外線を検出することで前記物品の第２面の表面温度を測定する、請求項１記載の乾燥装置。
【請求項７】
前記制御部は、前記表面温度測定部により測定された前記物品の前記表面温度と、予め機械学習により作成された前記物品の水分量に関するモデルである水分量モデルと、に基づいて前記水分量を予測し、前記水分量に基づいて前記乾燥条件を制御する、請求項１～６のいずれか１つに記載の乾燥装置。
【請求項８】
物品を乾燥させる乾燥方法であって、
前記物品から放射され乾燥室の壁面に設けられたサファイア製の窓部を透過した赤外線を検出することで前記物品の表面温度を測定し、
前記物品の前記表面温度と、予め機械学習により作成された前記物品の水分量に関するモデルである水分量モデルと、に基づいて前記水分量を予測し、前記水分量に基づいて前記乾燥室の内部における乾燥条件を制御する、乾燥方法。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、乾燥装置及び乾燥方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
物品の表面を乾燥させる乾燥装置がある。このような乾燥装置において、乾燥の効率を向上することが求められる。
【先行技術文献】
【特許文献】
【０００３】
特表２００８－５１６２０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、乾燥の効率を向上できる乾燥装置及び乾燥方法を提供することである。
【課題を解決するための手段】
【０００５】
実施形態に係る乾燥装置は、物品を乾燥させる乾燥装置であって、乾燥室と、サファイア製の窓部と、表面温度測定部と、制御部と、を備える。前記乾燥室は、壁面と、ステージと、を有する。前記ステージは、前記壁面で囲まれた空間の内部に設けられる。前記ステージには、前記物品が載置される。前記窓部は、前記乾燥室の前記壁面に設けられる。前記表面温度測定部は、前記窓部の外側に設けられる。前記表面温度測定部は、前記物品から放射され前記窓部を透過した赤外線を検出することで前記物品の表面温度を測定する。前記制御部は、前記乾燥室の内部における乾燥条件を制御する。前記制御部は、前記表面温度測定部により測定された前記物品の前記表面温度に基づいて、前記乾燥条件を制御する。
【図面の簡単な説明】
【０００６】
第１実施形態に係る乾燥装置を模式的に表す説明図である。
第１実施形態に係る乾燥装置の内部を模式的に表す斜視図である。

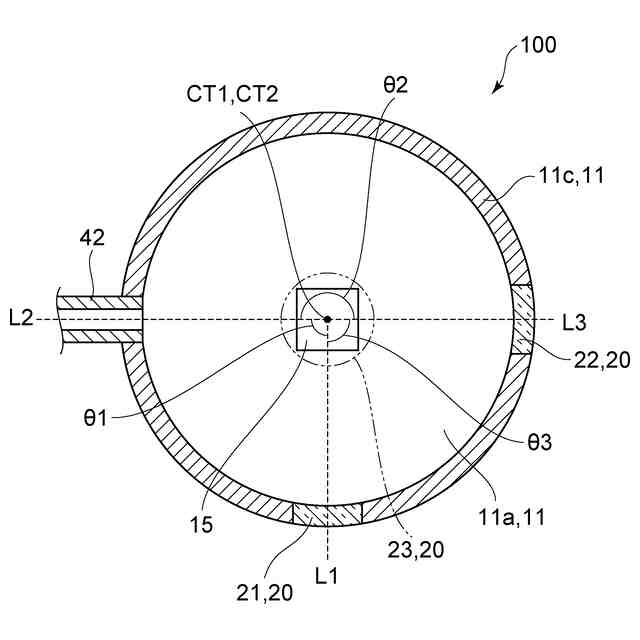

第１実施形態に係る乾燥装置を模式的に表す上断面図である。

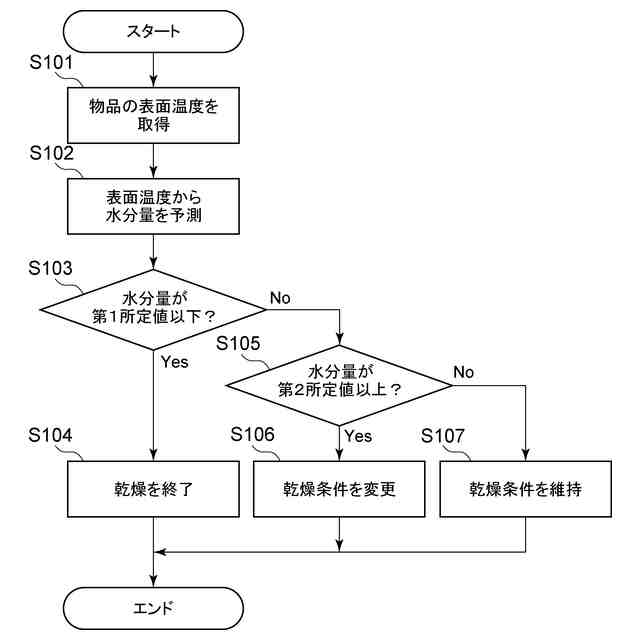

第１実施形態に係る乾燥装置の動作の一例を表すフローチャートである。
水分量のシミュレーション値及び予測値の一例を示すグラフである。

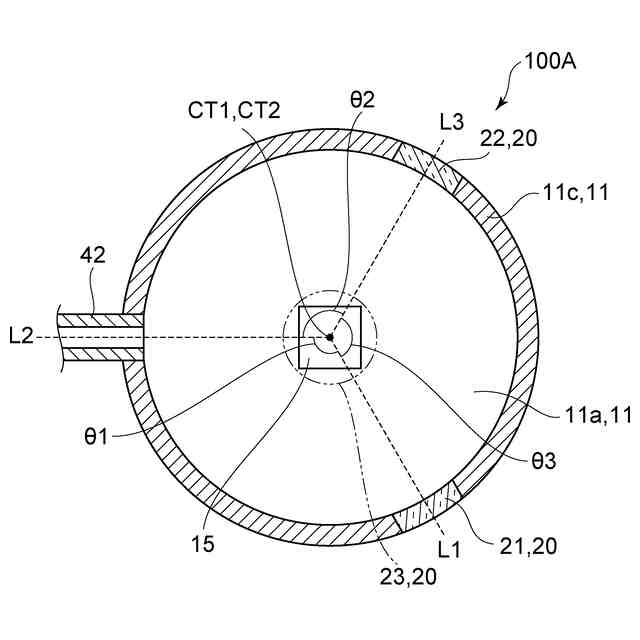

第２実施形態に係る乾燥装置を模式的に表す上断面図である。

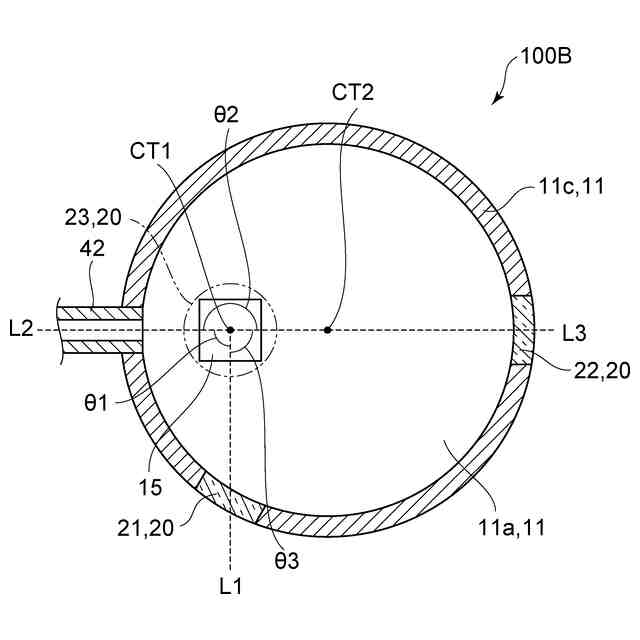

第３実施形態に係る乾燥装置を模式的に表す上断面図である。
【発明を実施するための形態】
【０００７】
以下に、本発明の各実施形態について図面を参照しつつ説明する。
図面は模式的または概念的なものであり、各部分の厚さと幅との関係、部分間の大きさの比率などは、必ずしも現実のものと同一とは限らない。同じ部分を表す場合であっても、図面により互いの寸法や比率が異なって表される場合もある。
本願明細書と各図において、既出の図に関して前述したものと同様の要素には同一の符号を付して詳細な説明は適宜省略する。
【０００８】
（第１実施形態）

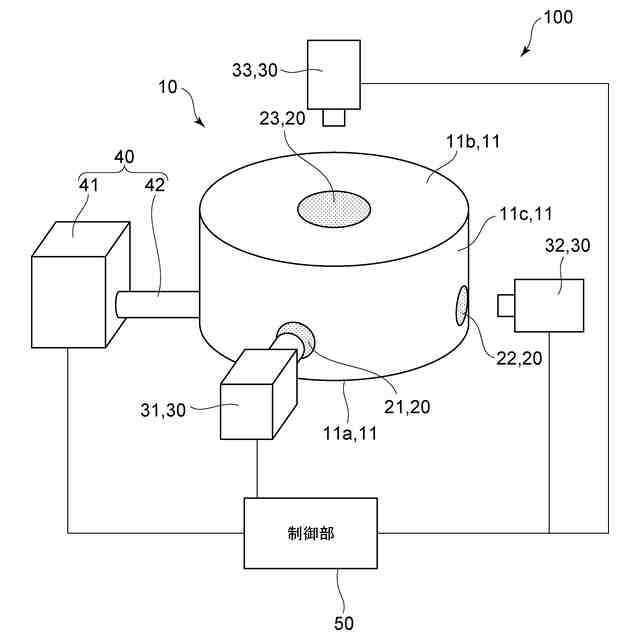

図１は、第１実施形態に係る乾燥装置を模式的に表す説明図である。

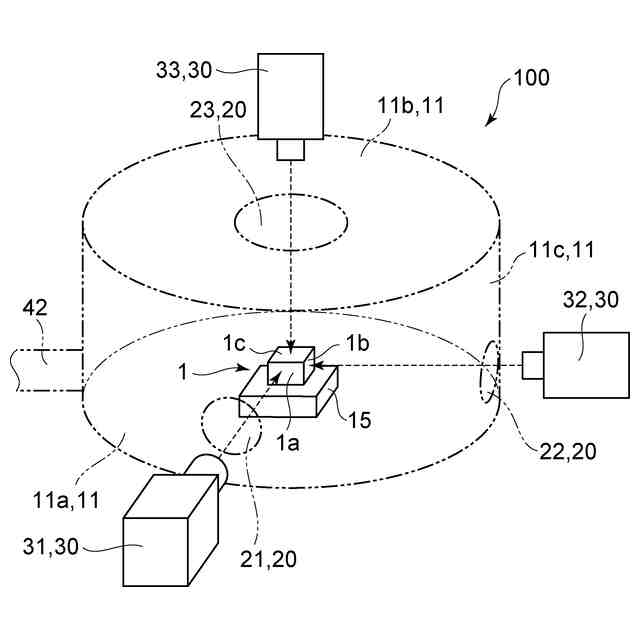

図２は、第１実施形態に係る乾燥装置の内部を模式的に表す斜視図である。
図１では、乾燥装置の斜視図とブロック図を併せて表している。
図１及び図２に表したように、第１実施形態に係る乾燥装置１００は、乾燥室１０と、窓部２０と、表面温度測定部３０と、乾燥部４０と、制御部５０と、を備える。
【０００９】
乾燥室１０は、壁面１１と、ステージ１５と、を有する。壁面１１は、乾燥室１０の外郭を構成する。ステージ１５は、壁面１１で囲まれた空間の内部に設けられる。ステージ１５には、物品１が載置される。
【００１０】
この例では、乾燥室１０は、円筒形である。この例では、乾燥室１０は、壁面１１として、下面部１１ａと、上面部１１ｂと、側面部１１ｃと、を有する。下面部１１ａは、ステージ１５の下方に位置する。上面部１１ｂは、ステージ１５の上方に位置する。側面部１１ｃは、ステージ１５の側方に位置する。上面部１１ｂは、例えば、下面部１１ａと平行である。側面部１１ｃは、下面部１１ａの外周と上面部１１ｂの外周との間を接続する。下面部１１ａ及び上面部１１ｂは、上面視において円形である。側面部１１ｃは、下面部１１ａ及び上面部１１ｂの円状の外周に沿って湾曲している。
（【００１１】以降は省略されています）
