公開番号
2025082617
公報種別
公開特許公報(A)
公開日
2025-05-29
出願番号
2023196067
出願日
2023-11-17
発明の名称
区分システム
出願人
株式会社東芝
,
東芝インフラシステムズ株式会社
代理人
弁理士法人鈴榮特許綜合事務所
主分類
G06Q
50/50 20240101AFI20250522BHJP(計算;計数)
要約
【課題】区分処理の効率化をはかることができる区分システムを提供する。
【解決手段】実施形態によれば、区分システムは、第1の区分装置と第2の区分装置と管理装置とを有する。第1の区分装置は、画像読取部が読み取った区分物の画像をID付与部が区分物に付与したIDに対応づけた区分物情報を管理装置へ送信する制御部を有する。管理装置は、第1の区分装置から取得する前記区分物情報に含まれる区分物の画像に基づいて区分物の区分情報を特定する情報特定部と、情報特定部により特定した区分情報を区分物のIDに対応づけて記憶する記憶部と、第2の区分装置が指定するIDに対応する区分情報を第2の区分装置へ送信する制御部と、を有する。第2の区分装置は、ID読取部により読み取ったIDに対応する区分情報を管理装置から取得する制御部と、管理装置から取得する区分情報により区分物を区分する区分処理部と、を有する。
【選択図】 図3
特許請求の範囲
【請求項1】
第1の区分装置と第2の区分装置と管理装置とを有する区分システムにおいて、
前記第1の区分装置は、
前記管理装置と通信する通信部と、
区分物にIDを付与するID付与部と、
前記区分物の画像を取得する画像読取部と、
前記画像読取部が読み取った区分物の画像を前記ID付与部が前記区分物に付与したIDに対応づけた区分物情報を前記管理装置へ送信する制御部と、を有し、
前記管理装置は、
前記第1の区分装置および前記第2の区分装置と通信するネットワーク通信部と、
前記第1の区分装置から取得する前記区分物情報に含まれる区分物の画像に基づいて前記区分物の区分情報を特定する情報特定部と、
前記情報特定部により特定した区分情報を前記区分物のIDに対応づけて記憶する記憶部と、
前記第2の区分装置が指定するIDに対応する区分情報を前記第2の区分装置へ送信する制御部と、を有し、
前記第2の区分装置は、
前記管理装置と通信する通信部と、
前記区分物に付与されているIDを読み取るID読取部と、
前記ID読取部により読み取ったIDに対応する区分情報を前記管理装置から取得する制御部と、
前記管理装置から取得する区分情報により前記区分物を区分する区分処理部と、を有する、
区分システム。
続きを表示(約 2,100 文字)
【請求項2】
前記管理装置の情報特定部は、前記第1の区分装置から取得する区分物の画像における区分情報を示す文字を認識する認識部および前記区分物の画像に基づいてコーディング装置で入力される区分情報を取得するビデオコーディングインターフェースの何れか1つ又は両方を含む、
請求項1に記載の区分システム。
【請求項3】
前記第1の区分装置は、
前記区分情報に含まれる地域を示す情報を特定する情報特定部と、
前記第1の区分装置の情報特定部が特定する前記区分物の区分情報における地域を示す情報によって前記区分物を区分する区分処理部と、をさらに有し、
前記第1の区分装置の制御部は、前記区分物の画像と前記第1の区分装置の情報特定部が特定する前記区分物の区分情報における地域を示す情報とを前記区分物のIDに対応づけた区分物情報を前記管理装置へ送信する、
請求項1に記載の区分システム。
【請求項4】
前記管理装置の情報特定部は、前記第1の区分装置から取得する区分物の画像における区分情報を示す文字を認識する認識部および前記区分物の画像に基づいてコーディング装置で入力される区分情報を取得するビデオコーディングインターフェースの何れか1つ又は両方を含む、
請求項1に記載の区分システム。
【請求項5】
さらに、特定地域の区分情報を管理する地域内管理装置を有し、
前記第1の区分装置の通信部は、前記地域内管理装置と通信し、
前記第1の区分装置の制御部は、前記区分物の区分情報の地域が前記特定地域である場合に前記第1の区分装置の情報特定部により特定する前記区分物の区分情報全体を前記区分物のIDに対応づけて前記地域内管理装置へ送信し、前記区分物の区分情報の地域が前記特定地域以外の地域である場合に前記区分物の区分物情報を前記管理装置へ送信する、
請求項3に記載の区分システム。
【請求項6】
前記地域内管理装置は、
前記第1の区分装置および前記第2の区分装置と通信するネットワーク通信部と、
前記第1の区分装置から取得する前記特定地域の区分情報を区分物のIDに対応づけて記憶する地域内データベースを有する記憶部と、
前記第2の区分装置が指定するIDに対応する区分情報を前記地域内データベースにおいて検索し、前記検索の結果を前記第2の区分装置へ送信する制御部と、を有する、
請求項5に記載の区分システム。
【請求項7】
前記第2の区分装置の制御部は、前記特定地域を含む区分情報の区分物が供給された場合に前記ID読取部により読み取ったIDに対応する区分情報を前記地域内管理装置から取得する、
請求項6に記載の区分システム。
【請求項8】
管理装置と第1の区分装置と第2の区分装置を有する区分システムにおいて、
前記第1の区分装置は、
前記管理装置と通信する通信部と、
区分物にIDを付与するID付与部と、
前記区分物の画像を取得する画像読取部と、
前記区分物の画像から前記区分物の区分情報に含まれる地域を示す情報を特定する情報特定部と、
前記第1の区分装置の情報特定部が特定する前記区分物の区分情報における地域を示す情報によって前記区分物を地域別に区分する区分処理部と、
前記画像読取部が読み取った前記区分物の画像と前記区分物の区分情報における地域を示す情報とを前記区分物に付与したIDに対応づけた区分物情報を前記管理装置へ送信する制御部と、を有し、
前記管理装置は、
前記第1の区分装置および前記第2の区分装置と通信するネットワーク通信部と、
前記第1の区分装置から取得する前記区分物情報に含まれる区分情報の地域を示す情報に基づいて選定する区分装置に前記区分物情報による区分情報の特定処理を依頼し、前記区分装置から前記区分物情報によって特定した区分物の区分情報をIDに対応づけた情報を取得する制御部と、
前記区分情報の特定処理を実行した区分装置から取得した区分物の区分情報を当該区分物のIDに対応づけて記憶する記憶部と、
前記第2の区分装置が指定するIDに対応する区分情報を前記第2の区分装置へ送信する制御部と、を有し、
前記第2の区分装置は、
前記管理装置と通信する通信部と、
前記区分物に付与されているIDを読み取るID読取部と、
前記ID読取部により読み取ったIDに対応する区分情報を前記管理装置から取得する制御部と、
前記管理装置から取得する区分情報により前記区分物を区分する区分処理部と、を有する、
区分システム。
【請求項9】
前記管理装置の制御部は、区分情報の特定処理を実行する区分装置として地域ごとに設定される区分装置から区分情報の特定処理を依頼する区分装置を選定する、
請求項8に記載の区分システム。
発明の詳細な説明
【技術分野】
【0001】
本発明の実施形態は、区分システムに関する。
続きを表示(約 2,600 文字)
【背景技術】
【0002】
郵便局や物流センターなどに設置される区分装置は、区分処理の対象とする区分物を住所および宛名などの住所情報(区分情報)に基づいて区分する。区分装置は、区分物に付与された住所情報をOCR(Optical Character Recognition)処理又はビデオコーディング(VC)処理によってデータ化する。
【0003】
従来の区分システムは、複数の地域に配置された複数の区分装置で構成される。区分装置は、担当地域で収集された任意の宛先の区分物を地域別に区分する第1の区分処理を行う。地域別に区分された区分物は、宛先が属する地域へ送られる。自地域の区分物が供給された区分装置は、区分物の住所情報全体を特定し、自地域内における配達順などで区分する第2の区分処理を行う。
【0004】
しかしながら、従来の区分システムは、各地域の区分装置が第1の区分処理と第2の区分処理とをそれぞれ処理を実行するため、無駄な処理が多いという問題がある。例えば、第1の区分処理では他地域の住所情報を地域情報までしか特定しないため、他地域の区分装置による第2の区分処理では、再度OCR又はVCSを用いた住所情報全体を特定するための処理が必要となる。このような場合、ある地域の区分装置が第1の区分処理の工程で区分物に付与したバーコードは、他地域の区分装置による第2の区分処理では利用できないために無駄となってしまう。
【先行技術文献】
【特許文献】
【0005】
特開2003-145056号公報
【発明の概要】
【発明が解決しようとする課題】
【0006】
本発明が解決しようとする課題は、区分処理の効率化をはかることができる区分システムを提供することである。
【課題を解決するための手段】
【0007】
実施形態によれば、区分システムは、第1の区分装置と第2の区分装置と管理装置とを有する。第1の区分装置は、管理装置と通信する通信部と、区分物にIDを付与するID付与部と、区分物の画像を取得する画像読取部と、画像読取部が読み取った区分物の画像をID付与部が区分物に付与したIDに対応づけた区分物情報を管理装置へ送信する制御部と、を有する。管理装置は、第1の区分装置および前記第2の区分装置と通信するネットワーク通信部と、第1の区分装置から取得する前記区分物情報に含まれる区分物の画像に基づいて区分物の区分情報を特定する情報特定部と、情報特定部により特定した区分情報を区分物のIDに対応づけて記憶する記憶部と、第2の区分装置が指定するIDに対応する区分情報を第2の区分装置へ送信する制御部と、を有する。第2の区分装置は、管理装置と通信する通信部と、区分物に付与されているIDを読み取るID読取部と、ID読取部により読み取ったIDに対応する区分情報を管理装置から取得する制御部と、管理装置から取得する区分情報により区分物を区分する区分処理部と、を有する。
【図面の簡単な説明】
【0008】
図1は、各実施形態に係る区分システムおよび管理装置の基本構成例を概略的に示すブロック図である。

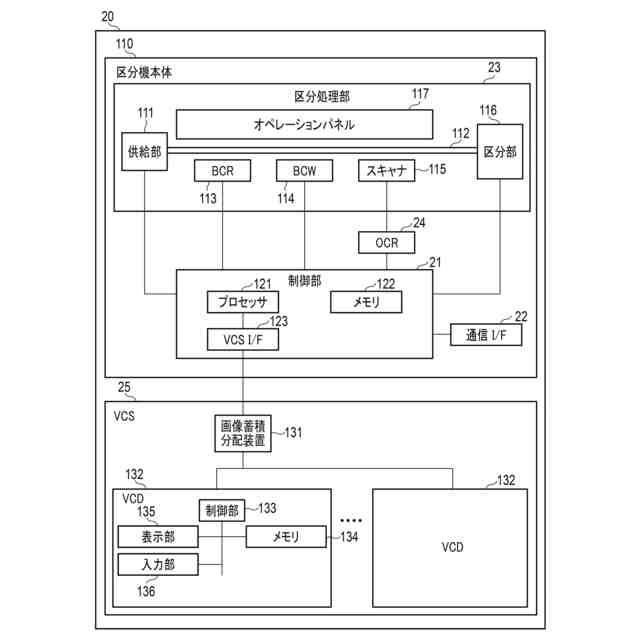

図2は、各実施形態に係る区分システムにおける区分装置の基本構成例を概略的に示すブロック図である。

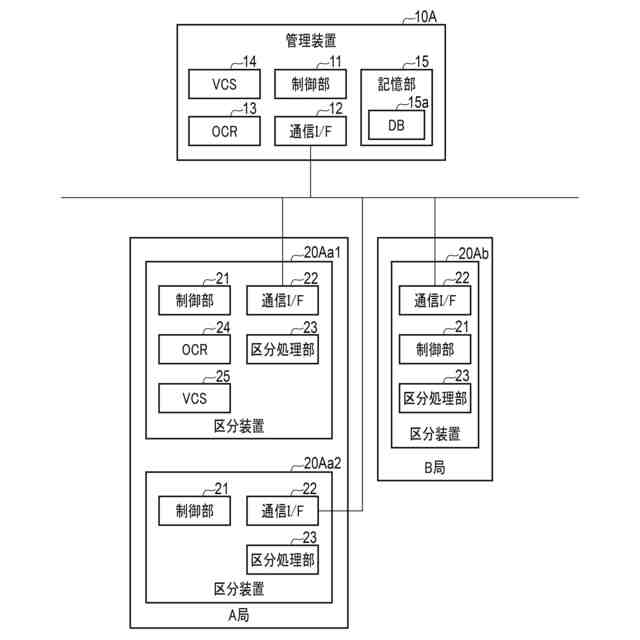

図3は、第1の実施形態に係る区分システムの構成例を概略的に示すブロック図である。

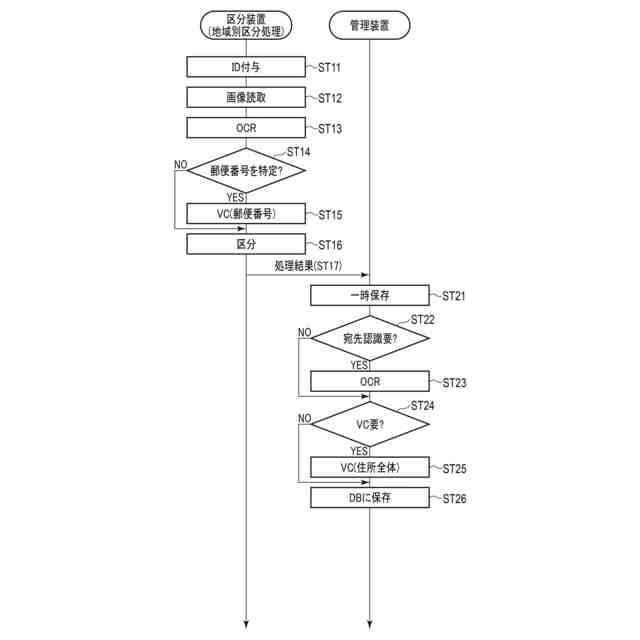

図4は、第1の実施形態に係る区分システムの動作例を説明するためのシーケンス図である。

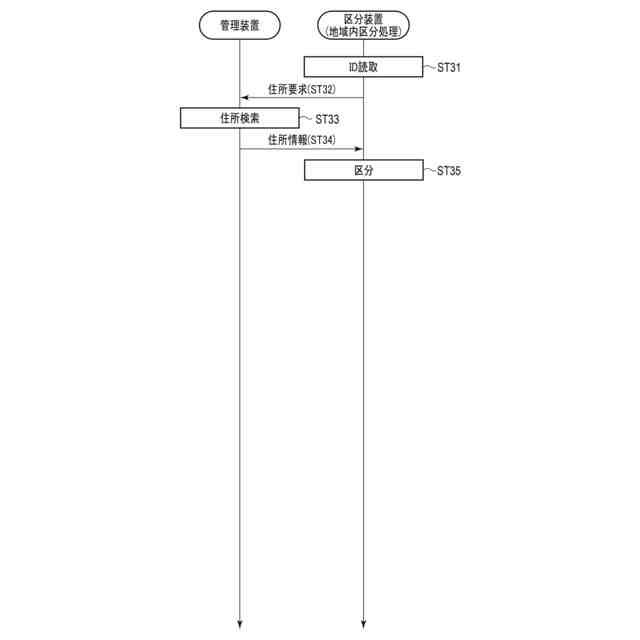

図5は、第1の実施形態に係る区分システムの動作例を説明するためのシーケンス図である。
図6は、第2の実施形態に係る区分システムの構成例を概略的に示すブロック図である。
図7は、第2の実施形態に係る区分システムの動作例を説明するためのシーケンス図である。
図8は、第2の実施形態に係る区分システムの動作例を説明するためのシーケンス図である。
図9は、第3の実施形態に係る区分システムの構成例を概略的に示すブロック図である。
図10は、第3の実施形態に係る区分システムの動作例を説明するためのシーケンス図である。
図11は、第4の実施形態に係る区分システムの構成例を概略的に示すブロック図である。
図12は、第4の実施形態に係る区分システムの動作例を説明するためのシーケンス図である。
【発明を実施するための形態】
【0009】
以下、図面を参照して、各実施形態について説明する。
本実施形態に係る区分システムは、例えば、葉書、封書、小包あるいは物品などの区分対象とする物品(区分対象物、区分物)を住所情報などの区分情報に基づいて区分するものである。区分装置が処理対象とする区分対象物(区分物)は、光学的に読取可能な区分情報が表示されているものであれば良い。区分物に表示される区分情報は、例えば、郵便番号、住所および宛名などの住所情報や識別情報などが想定される。本実施形態では、郵便番号とそれ以外の住所情報とを含む区分情報としての住所情報が表示された郵便物などの区分物を区分処理する区分システムを想定して説明するものとする。
【0010】
まず、各実施形態に係る区分システム1について説明する。

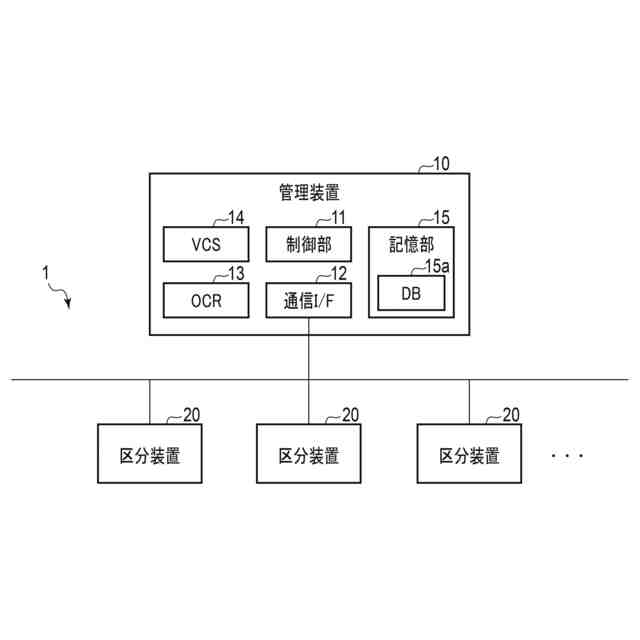

図1は、各実施形態に係る区分システム1の構成例を示すブロック図である。
図1に示すように、各実施形態に係る区分システム1は、管理装置10、および、複数の区分装置20により構成される。
管理装置(中央管理装置)10は、区分物の区分情報としての住所情報を管理する装置である。管理装置10は、データセンタ又はクラウドなどに配置されるサーバ装置で構成され、複数の区分装置20に通信接続される。管理装置10は、区分装置で処理する区分物の区分情報を管理する。管理装置10は、区分物の識別情報としてのIDと区分情報とを対応づけて保存するデータベース15aを有する記憶部15を有する。ただし、データベース15aは、管理装置10がアクセス可能な外部装置の記憶装置に設けても良い。
(【0011】以降は省略されています)
