公開番号2025072785
公報種別公開特許公報(A)
公開日2025-05-12
出願番号2023183109
出願日2023-10-25
発明の名称静止誘導電器
出願人株式会社東芝,東芝エネルギーシステムズ株式会社
代理人弁理士法人志賀国際特許事務所
主分類H01F 27/20 20060101AFI20250501BHJP(基本的電気素子)
要約【課題】冷却性能の低下を抑制することができる静止誘導電器を提供することである。

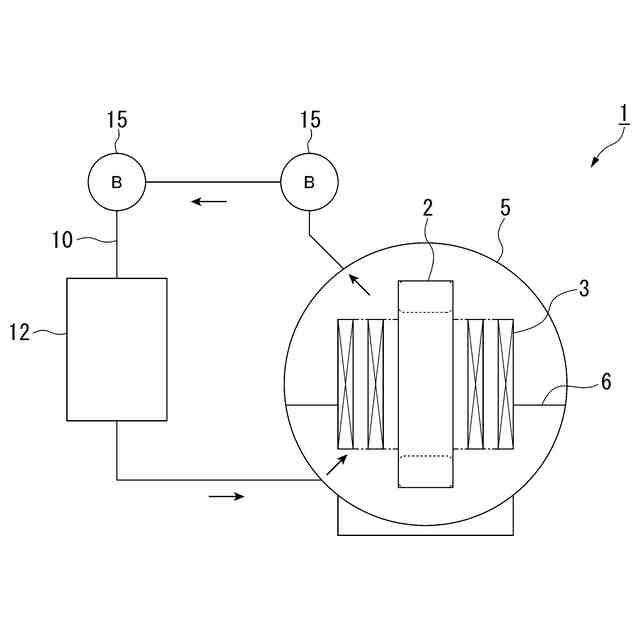

【解決手段】実施形態の静止誘導電器は、鉄心および巻線と、タンクと、冷却器と、第1流路と、複数台の第1ブロワと、を持つ。タンクは、鉄心および巻線と共に絶縁ガスを収容する。冷却器は、タンクの外部に配置され、絶縁ガスを冷却する。第1流路は、タンクと冷却器との間で絶縁ガスが循環する流路である。複数台の第1ブロワは、第1流路に設置され、絶縁ガスを循環させる。絶縁ガスは、SF₆よりも分子量の小さいガスである。

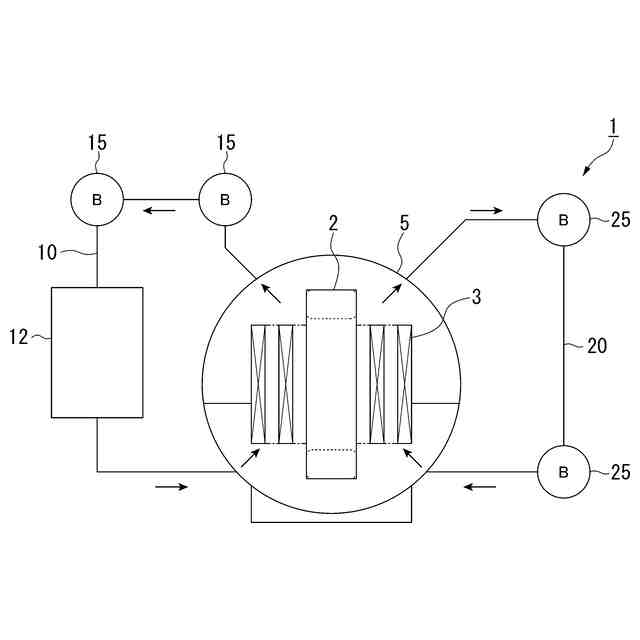

【選択図】図1
特許請求の範囲【請求項１】
鉄心および巻線と、
前記鉄心および前記巻線と共に絶縁ガスを収容するタンクと、
前記タンクの外部に配置され、前記絶縁ガスを冷却する冷却器と、
前記タンクと前記冷却器との間で前記絶縁ガスが循環する第１流路と、
前記第１流路に設置され、前記絶縁ガスを循環させる複数台の第１ブロワと、を有し、
前記絶縁ガスは、ＳＦ
６
よりも分子量の小さいガスである、
静止誘導電器。
続きを表示（約 490 文字）【請求項２】
前記複数台の第１ブロワは、前記第１流路に対して直列または並列に設置される、
請求項１に記載の静止誘導電器。
【請求項３】
前記タンクの内部と外部との間で前記絶縁ガスが循環する第２流路と、
前記第２流路に設置され、前記絶縁ガスを循環させる複数台の第２ブロワと、を有する、
請求項１または２に記載の静止誘導電器。
【請求項４】
前記複数台の第２ブロワの台数は、前記複数台の第１ブロワの台数以上である、
請求項３に記載の静止誘導電器。
【請求項５】
前記タンクは、前記鉄心および前記巻線が配置される主室と、前記第１流路および前記第２流路が開口する副室と、に区分され、
前記絶縁ガスは、前記副室から前記主室に供給される、
請求項３に記載の静止誘導電器。
【請求項６】
前記タンクの外部に、前記第１流路および前記第２流路が合流した合流路を有し、
前記絶縁ガスは、前記合流路から前記タンクに流入する、
請求項３に記載の静止誘導電器。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、静止誘導電器に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
静止誘導電器は、鉄心および巻線と、タンクと、冷却器と、を有する。タンクは、鉄心および巻線と共に絶縁ガスを収容する。絶縁ガスは、鉄心および巻線を冷却する。冷却器は、絶縁ガスを冷却する。絶縁ガスとして、地球温暖化係数が小さい自然由来ガスの利用が検討されている。ただし、自然由来ガスは熱容量が小さいので、鉄心および巻線の冷却性能の低下が懸念される。冷却性能の低下を抑制することができる静止誘導電器が求められる。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－２８９４３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、冷却性能の低下を抑制することができる静止誘導電器を提供することである。
【課題を解決するための手段】
【０００５】
実施形態の態様１の静止誘導電器は、鉄心および巻線と、タンクと、冷却器と、第１流路と、複数台の第１ブロワと、を持つ。タンクは、鉄心および巻線と共に絶縁ガスを収容する。冷却器は、タンクの外部に配置され、絶縁ガスを冷却する。第１流路は、タンクと冷却器との間で絶縁ガスが循環する流路である。複数台の第１ブロワは、第１流路に設置され、絶縁ガスを循環させる。絶縁ガスは、ＳＦ
６
よりも分子量の小さいガスである。
【０００６】

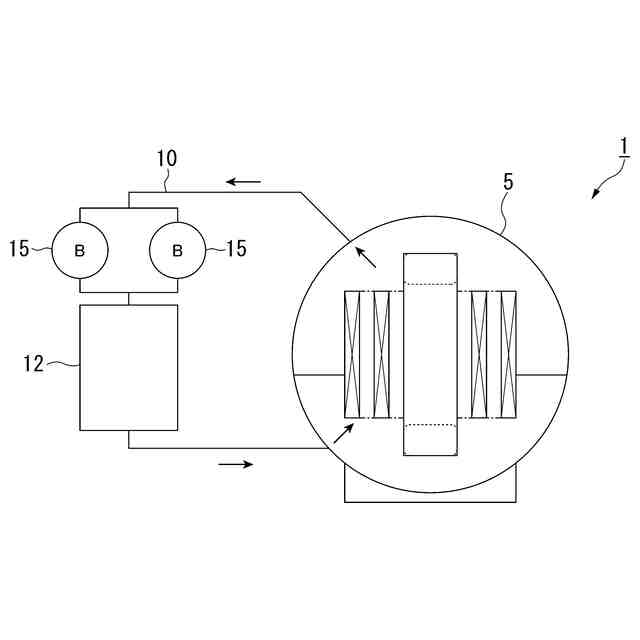

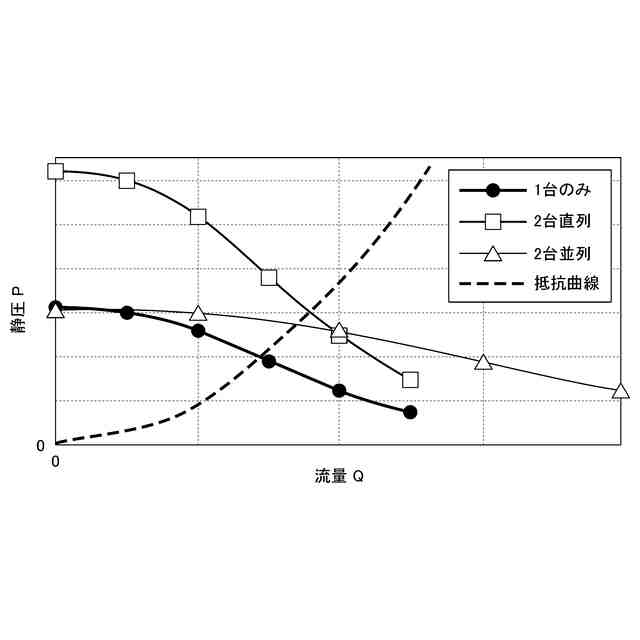

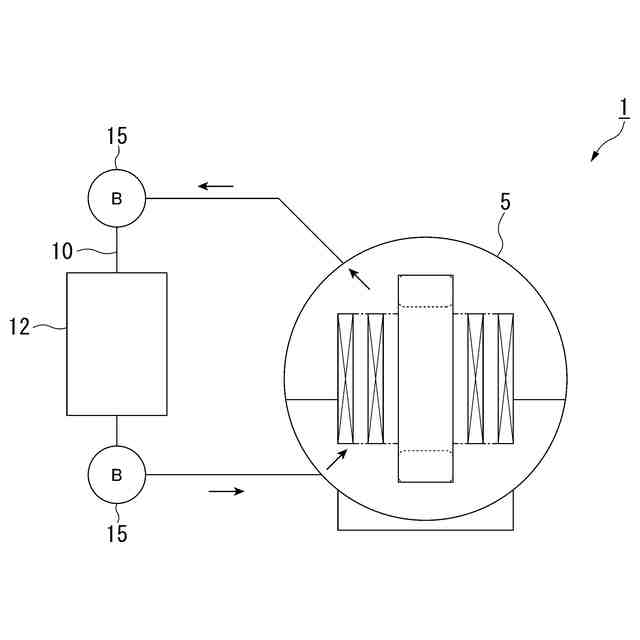

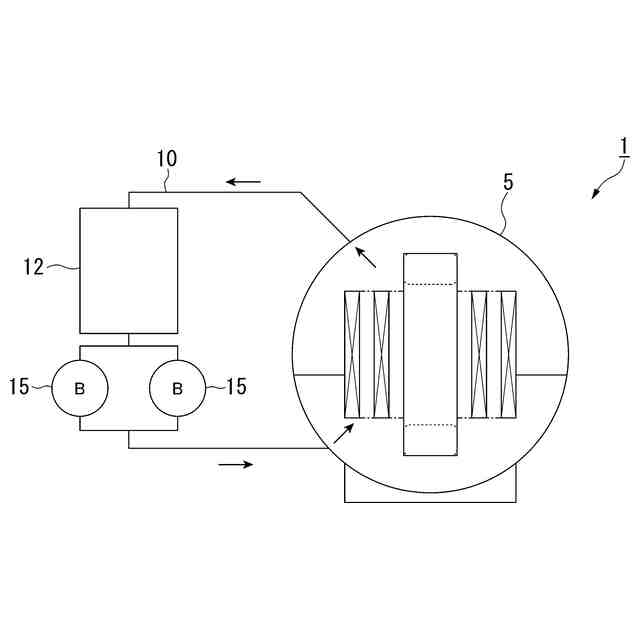

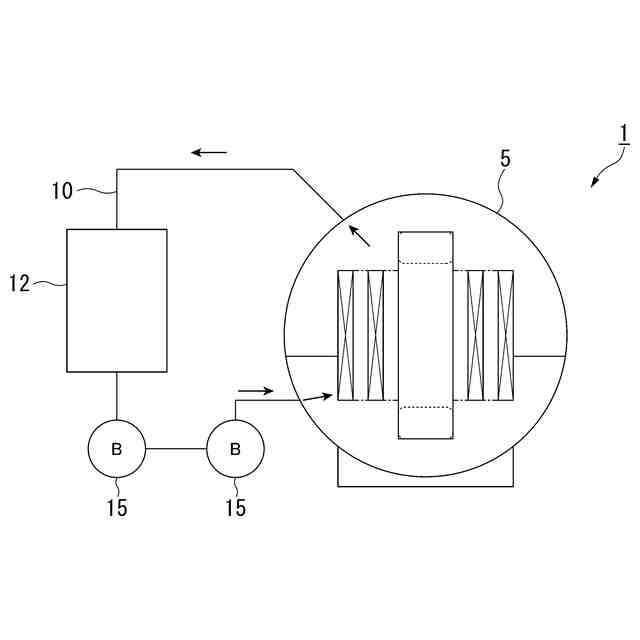

実施形態の態様２では、態様１の静止誘導電器において、複数台の第１ブロワが、第１流路に対して直列または並列に設置される。
【０００７】
実施形態の態様３は、態様１または２の静止誘導電器において、第２流路と、複数台の第２ブロワと、を有する。第２流路は、タンクの内部と外部との間で絶縁ガスが循環する流路である。複数台の第２ブロワは、第２流路に設置され、絶縁ガスを循環させる。
【０００８】
実施形態の態様４では、態様３の静止誘導電器において、複数台の第２ブロワの台数が、複数台の第１ブロワの台数以上である。
【０００９】

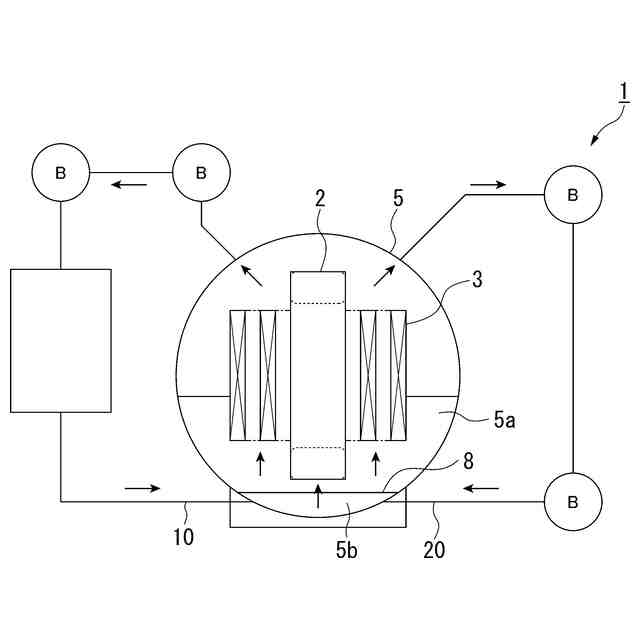

実施形態の態様５では、態様３または４の静止誘導電器において、タンクが、鉄心および巻線が配置される主室と、第１流路および第２流路が開口する副室と、に区分される。絶縁ガスは、副室から主室に供給される。
【００１０】

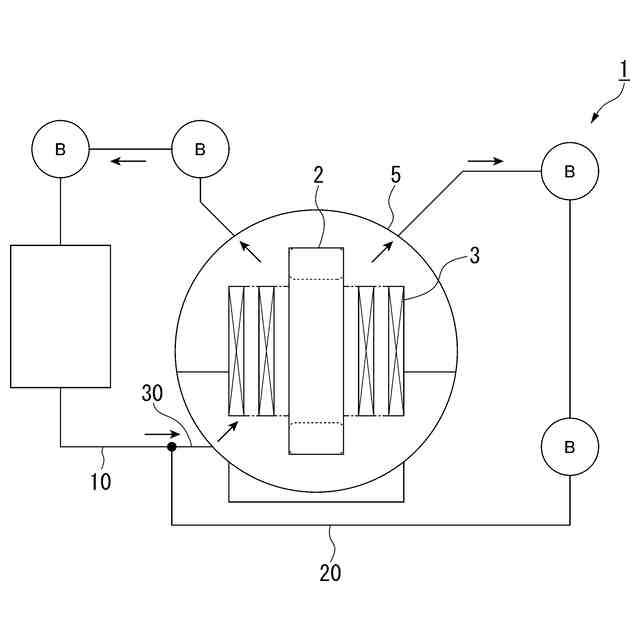

実施形態の態様６は、態様３または４の静止誘導電器において、タンクの外部に、第１流路および第２流路が合流した合流路を有する。絶縁ガスは、合流路からタンクに流入する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
