公開番号2025097743
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023214099
出願日2023-12-19
発明の名称電子機器
出願人株式会社東芝
代理人弁理士法人iX
主分類G06F 11/22 20060101AFI20250624BHJP(計算;計数)
要約【課題】外部コネクタに起因する不具合を迅速に特定できる電子機器を提供する。
【解決手段】実施形態は、外部機器を接続するための外部インタフェースを有する第1ホスト計算機と、前記外部機器を接続する外部コネクタと、前記外部コネクタの異常の有無を検出し、前記外部コネクタの異常を有無を表示する表示部への表示を制御する制御部と、前記外部コネクタにケーブルコネクタを介して電気的に接続する集合コネクタと、前記制御部と前記集合コネクタとの間に接続され、前記制御部によって開閉される外部接続スイッチと、を備える。
【選択図】図1
特許請求の範囲【請求項１】
外部機器を接続するための外部インタフェースを有する第１ホスト計算機と、
前記外部機器を接続する外部コネクタと、
前記外部コネクタの異常の有無を検出し、前記外部コネクタの異常を有無を表示する表示部への表示を制御する制御部と、
前記外部コネクタにケーブルコネクタを介して電気的に接続する集合コネクタと、
前記制御部と前記集合コネクタとの間に接続され、前記制御部によって開閉される外部接続スイッチと、
を備え、
前記制御部は、
前記外部コネクタに前記外部機器が接続されたことを検出した後に、前記外部接続スイッチの前記制御部の側および前記集合コネクタの側の第１電圧データをそれぞれ取得し、
前記外部接続スイッチの開閉の前後の前記第１電圧データおよびあらかじめ設定された第１判定基準にもとづいて、前記外部コネクタの側の異常の有無を判定し、
前記外部接続スイッチ閉じた後に、前記外部インタフェースに応じた判定用の信号パターンを前記外部コネクタを介して前記外部機器に供給して、前記外部接続スイッチの前記制御部の側および前記集合コネクタの側の第２電圧データをそれぞれ取得し、
前記第２電圧データおよび前記信号パターンの判定のためにあらかじめ設定された第２判定基準にもとづいて、前記外部コネクタの側の異常の有無を判定する電子機器。
続きを表示（約 590 文字）【請求項２】
前記ホスト計算機および前記制御部に接続され、あらかじめ設定された複数の外部インタフェースから少なくとも１つの外部インタフェースを前記ホスト計算機および制御部に設定する記憶部をさらに備え、
前記制御部は、前記複数の外部インタフェースのそれぞれに適合した複数の信号パターンおよび前記複数の信号パターンに対応する複数の第２判定基準を有し、前記記憶部による前記すくなくとも１つの外部インタフェースに対応するように、前記複数の第２判定基準から選択して設定する請求項１記載の電子機器。
【請求項３】
前記ホスト計算機は、前記外部コネクタに接続された前記外部機器を識別する情報を取得し、
前記制御部は、前記ホスト計算機に接続され、前記ホスト計算機から前記外部機器の識別情報を含む情報を収集して記憶する記憶デバイスを有する請求項１記載の電子機器。
【請求項４】
前記情報は、前記外部コネクタの挿抜回数、前記ホスト計算機の温度および前記外部機器との通信に関する情報のうちのすくなくとも１つを含む請求項１記載の電子機器。
【請求項５】
前記制御部は、前記情報を、前記第１ホスト計算機から収集し、かつ、前記第１ホスト計算機に通信ネットワークを介して接続された第２ホスト計算機から収集する請求項４記載の電子機器。

発明の詳細な説明【技術分野】
【０００１】
実施形態は、電子機器に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
産業システム用の電子機器では、他の電子機器との接続にさまざまな外部インタフェース規格の外部コネクタが使用される。外部コネクタは、コネクタ内部の抑え部など、樹脂成型された部材を有している。このような部材では、規格の範囲内で樹脂の強度や寸法のばらつきが存在する。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１４２７９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
産業システム用の電子機器では、５年以上の長期期間の運用が必要となるシステムがある。長期間の運用では、温度や湿度の影響によるコネクタ内部の樹脂で成型された部材の経年劣化が生じ得る。また、コネクタ挿抜の繰り返しにより、樹脂の強度や寸法のばらつきなどにより樹脂部材が摩耗し、外部コネクタの接触不良で外部の電子機器への接続ができなくなる場合がある。
【０００５】
長期間の運用において、産業システムには、電子機器の外部コネクタの接触不良による不具合が生じる場合がある一方で、他の要因による不具合も生じ得る。不具合の要因はさまざまであり、不具合要因を適切に切り分けることにより、作業時間を短縮したいとの要望が強い。また、不具合要因を適切に切り分けることにより、内蔵基板ごとの交換や電子機器本体の交換等のする必要がなくなり、より低コストで作業を行うことができるとの期待も強い。
【０００６】
本発明の実施形態の電子機器は、外部コネクタに起因する不具合を迅速に特定できる電子機器を提供することを目的とする。
【課題を解決するための手段】
【０００７】
実施形態によれば、電子機器は、外部機器を接続するための外部インタフェースを有する第１ホスト計算機と、前記外部機器を接続する外部コネクタと、前記外部コネクタの異常の有無を検出し、前記外部コネクタの異常を有無を表示する表示部への表示を制御する制御部と、前記外部コネクタにケーブルコネクタを介して電気的に接続する集合コネクタと、前記制御部と前記集合コネクタとの間に接続され、前記制御部によって開閉される外部接続スイッチと、を備える。前記制御部は、前記外部コネクタに前記外部機器が接続されたことを検出した後に、前記外部接続スイッチの前記制御部の側および前記集合コネクタの側の第１電圧データをそれぞれ取得し、前記外部接続スイッチの開閉の前後の前記第１電圧データおよびあらかじめ設定された第１判定基準にもとづいて、前記外部コネクタの側の異常の有無を判定し、前記外部接続スイッチ閉じた後に、前記外部インタフェースに応じた判定用の信号パターンを前記外部コネクタを介して前記外部機器に供給して、前記外部接続スイッチの前記制御部の側および前記集合コネクタの側の第２電圧データをそれぞれ取得し、前記第２電圧データおよび前記信号パターンの判定のためにあらかじめ設定された第２判定基準にもとづいて、前記外部コネクタの側の異常の有無を判定する。
【図面の簡単な説明】
【０００８】

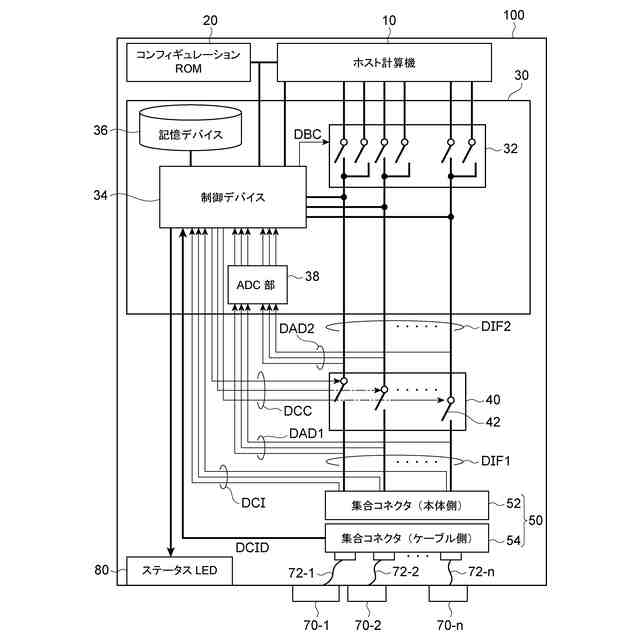

実施形態に係る電子機器を例示するブロック図である。

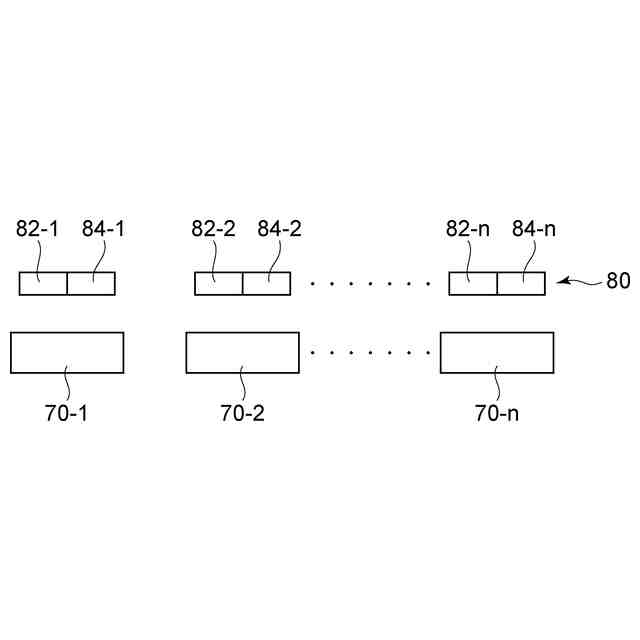

実施形態に係る電子機器の一部であるステータスＬＥＤを例示するための模式図である。

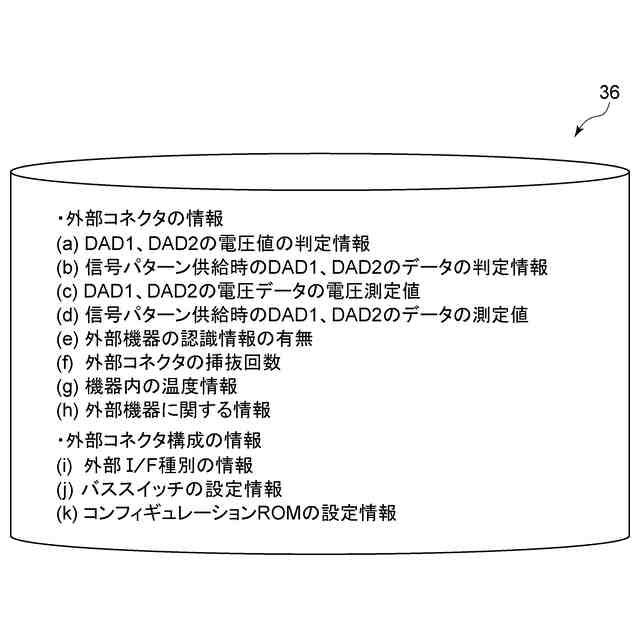

実施形態に係る電子機器の一部である記憶デバイスに記憶する項目を例示するための模式図である。

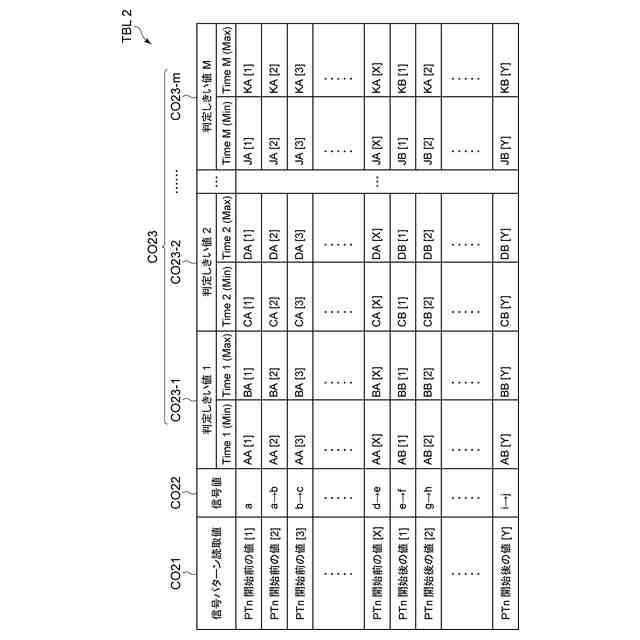

実施形態に係る電子機器が有する外部コネクタの異常の有無の判定用のテーブルの例である。
実施形態に係る電子機器が有する外部コネクタの異常の有無の判定用のテーブルの例である。

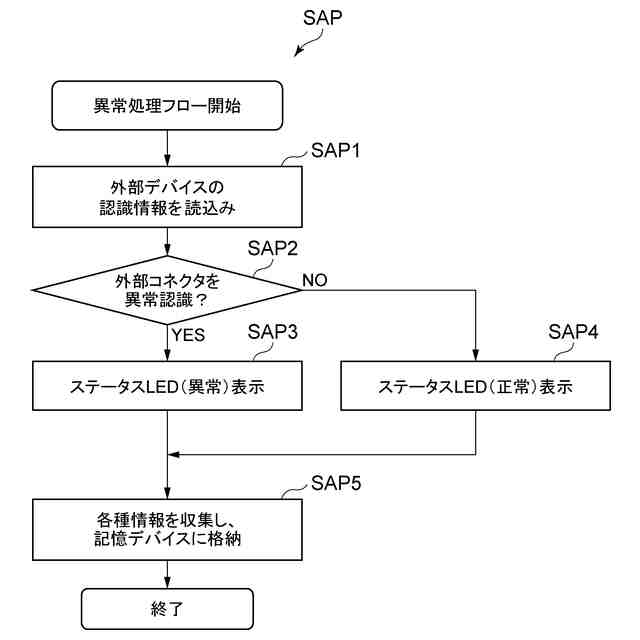

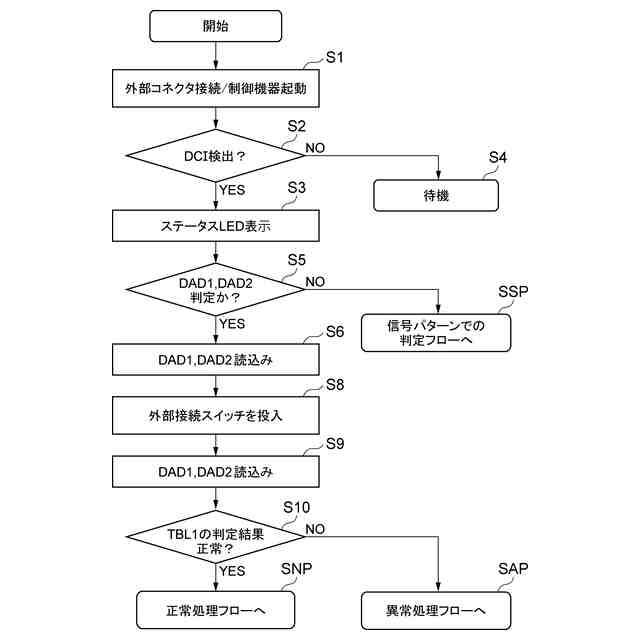

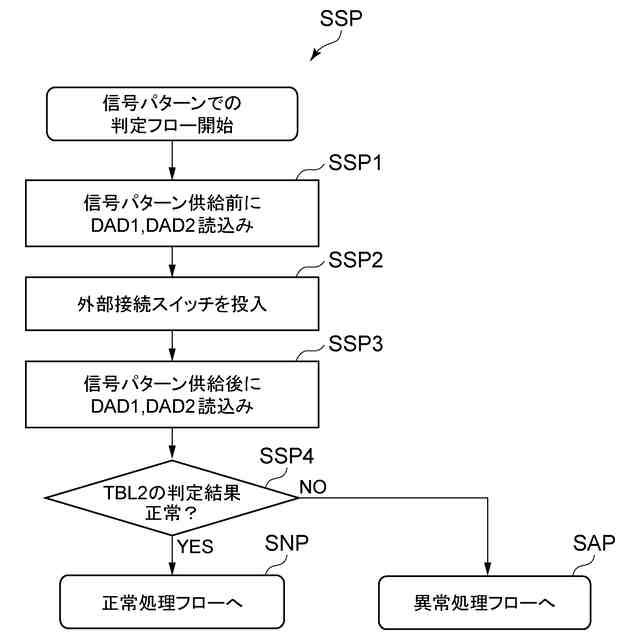

実施形態に係る電子機器の動作を説明するためのフローチャートの例である。
実施形態に係る電子機器の動作を説明するためのフローチャートの例である。
実施形態に係る電子機器の動作を説明するためのフローチャートの例である。
実施形態に係る電子機器の動作を説明するためのフローチャートの例である。
実施形態に係る電子機器の動作を説明するためのフローチャートの例である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しつつ、本発明の実施形態について説明する。
なお、図面は模式的または概念的なものであり、各部分の厚みと幅との関係、部分間の大きさの比率などは、必ずしも現実のものと同一とは限らない。また、同じ部分を表す場合であっても、図面により互いの寸法や比率が異なって表される場合もある。
なお、本願明細書と各図において、既出の図に関して前述したものと同様の要素には、同一の符号を付して詳細な説明を適宜省略する。
【００１０】
実施形態に係る電子機器１００は、ホスト計算機１０と、制御部３０と、外部接続スイッチ４０と、集合コネクタ５０と、外部コネクタ７０－１～７０－ｎと、を備える。実施形態に係る電子機器１００は、コンフィギュレーションＲＯＭ２０をさらに備えることができる。
（【００１１】以降は省略されています）
