公開番号2025099707
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216591
出願日2023-12-22
発明の名称磁気ディスク装置
出願人株式会社東芝,東芝デバイス&ストレージ株式会社
代理人弁理士法人スズエ国際特許事務所
主分類G11B 20/12 20060101AFI20250626BHJP(情報記憶)
要約【課題】雰囲気温度の変化に対するオフトラック振動の振幅変化を考慮して、磁気ディスクのデータ領域を適切に設定可能な磁気ディスク装置を提供する
【解決手段】磁気ディスク装置は、磁気ディスクと、磁気ヘッドとを備える。磁気ディスクは、データを記録再生可能なデータ領域を有する。磁気ヘッドは、データ領域にデータを記録し、データ領域からデータを再生する。データ領域の外縁は、第1の外縁と、第1の外縁よりも磁気ディスクの内周側に位置する第2の外縁と、第1の外縁と第2の外縁との間を繋ぐ第3の外縁とを有し、少なくとも一部に磁気ディスクの内周側に凹んだ凹部を有する。
【選択図】図10
特許請求の範囲【請求項１】
データを記録再生可能なデータ領域を有する磁気ディスクと、
前記データ領域に前記データを記録し、前記データ領域から前記データを再生する磁気ヘッドと、を備え、
前記データ領域の外縁は、第１の外縁と、前記第１の外縁よりも前記磁気ディスクの内周側に位置する第２の外縁と、前記第１の外縁と前記第２の外縁との間を繋ぐ第３の外縁とを有し、少なくとも一部に前記磁気ディスクの内周側に凹んだ凹部を有する
磁気ディスク装置。
続きを表示（約 570 文字）【請求項２】
前記磁気ディスクは、基板と、前記基板の表面に設けられた磁気記録層とを有し、
前記凹部の前記磁気記録層の膜厚は、前記データ領域の前記磁気記録層の膜厚と異なる
請求項１に記載の磁気ディスク装置。
【請求項３】
前記磁気ディスクの周方向において、前記凹部は、前記磁気記録層の成膜時に前記基板がホルダで保持された位置に対応して配置される
請求項２に記載の磁気ディスク装置。
【請求項４】
前記第１の外縁および前記第２の外縁は、前記磁気ディスクに対する前記データの記録もしくは再生の際に前記磁気ヘッドに生じる前記磁気ディスクの径方向へのオフトラック振動の最大振幅が所定の閾値以下となる前記磁気ディスクの半径位置に設定される
請求項３に記載の磁気ディスク装置。
【請求項５】
前記第１の外縁は、前記磁気ヘッドが前記磁気ディスクの表面に対して浮上可能な領域の最外周半径位置に設定される
請求項４に記載の磁気ディスク装置。
【請求項６】
前記磁気ヘッドのオフトラック振動の最大振幅は、磁気ディスク装置の雰囲気温度が常温での検出値から前記常温よりも低い所定の低温での許容値が推定される
請求項５に記載の磁気ディスク装置。

発明の詳細な説明【技術分野】
【０００１】
実施形態は、磁気ディスク装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
磁気ディスク装置に使用される記録媒体である磁気ディスクの表面には、その製造過程において生じた凹凸が存在する。このような凹凸部位を磁気ヘッドのスライダが通過すると、該スライダにオフトラック振動が発生し易くなる。オフトラック振動は、オフトラック方向の振動であり、磁気ディスクのトラックに対する磁気ヘッドの位置決め誤差を生じさせる。オフトラック方向は、磁気ディスクの表面と平行で該磁気ディスクのトラックに垂直な方向であり、端的には磁気ディスクの半径方向である。オフトラック振動の振幅は、磁気ディスク装置が使用される環境下の温度（雰囲気温度）に応じて変化するため、想定よりも大きくなる場合がある。オフトラック振動の振幅が大きな状態では、ライト対象のトラックと隣接するトラックに干渉してデータがライトされるおそれがある。このため、オフトラック振動の振幅が大きくなるような場合、対象トラックを記録禁止（データのライト不可）とせざるを得ない。
【０００３】
したがって、磁気ディスク装置の記録密度および信頼性の向上を図るためには、雰囲気温度の変化に対するオフトラック振動の振幅変化を考慮して、磁気ディスクにおいてデータの記録再生に使用可能な領域（以下、データ領域という）を設定する必要がある。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－０８５８９９号公報
米国特許出願公開第２００５／０００２２９１号明細書
特開昭６２－２４５５８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の実施形態は、雰囲気温度の変化に対するオフトラック振動の振幅変化を考慮して、磁気ディスクのデータ領域を適切に設定可能な磁気ディスク装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
一実施形態に係る磁気ディスク装置は、磁気ディスクと、磁気ヘッドとを備える。前記磁気ディスクは、データを記録再生可能なデータ領域を有する。前記磁気ヘッドは、前記データ領域に前記データを記録し、前記データ領域から前記データを再生する。前記データ領域の外縁は、第１の外縁と、前記第１の外縁よりも前記磁気ディスクの内周側に位置する第２の外縁と、前記第１の外縁と前記第２の外縁との間を繋ぐ第３の外縁とを有し、少なくとも一部に前記磁気ディスクの内周側に凹んだ凹部を有する。
【図面の簡単な説明】
【０００７】
実施形態に係る磁気ディスク装置（ＨＤＤ）の概略的な構成を示すブロック図である。

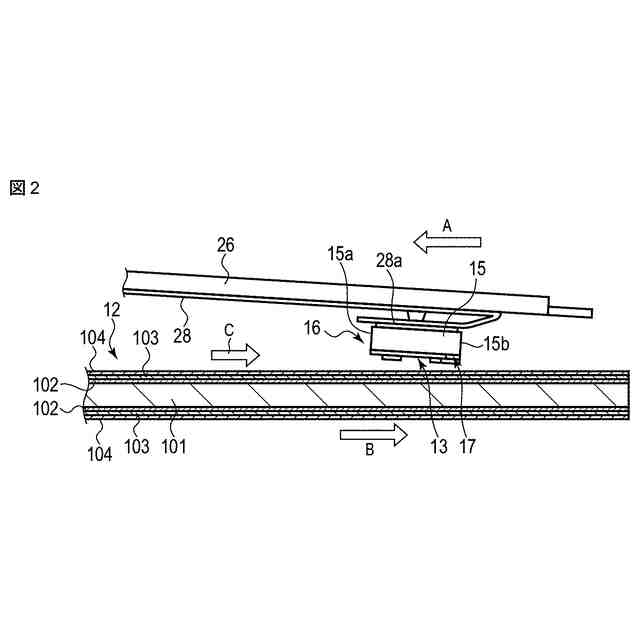

実施形態に係る磁気ディスクおよび該磁気ディスクに対して浮上した状態の磁気ヘッドをこれらの側方から概略的に示す図である。

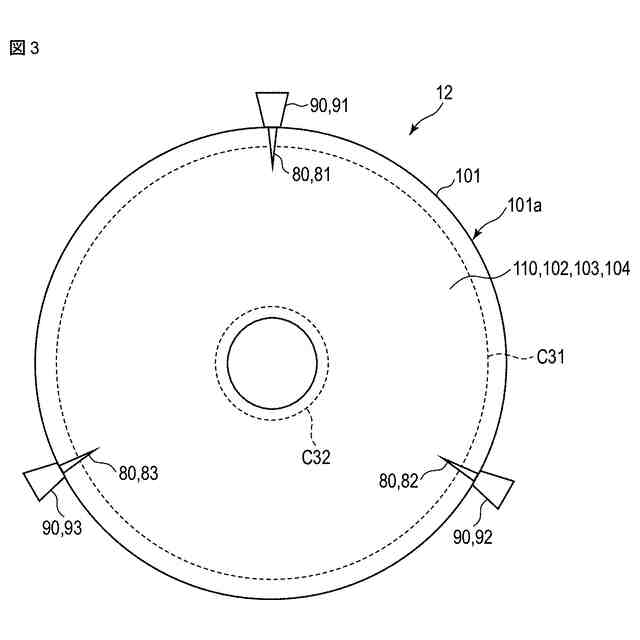

実施形態に係る磁気ディスク装置（ＨＤＤ）の磁気ディスクの基板の表面への成膜の工程を説明するための平面図である。
実施形態に係る磁気ディスク装置（ＨＤＤ）において、磁気ヘッドの浮上保証領域とその領域外とで該磁気ヘッドの浮上度合を比較して示す図である。
実施形態に係る磁気ディスク装置（ＨＤＤ）において、ホルダ影響部が存在する磁気ディスクの基板に形成された膜の変位（膜厚の変化）を示す図である。

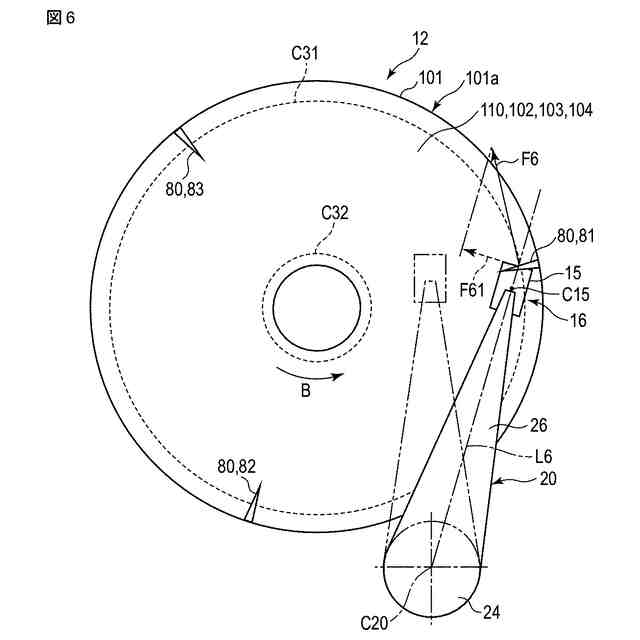

実施形態に係る磁気ディスクにおける磁気ヘッドのスライダとディスク表面との間に生じるせん断力の態様について説明するための平面図である。

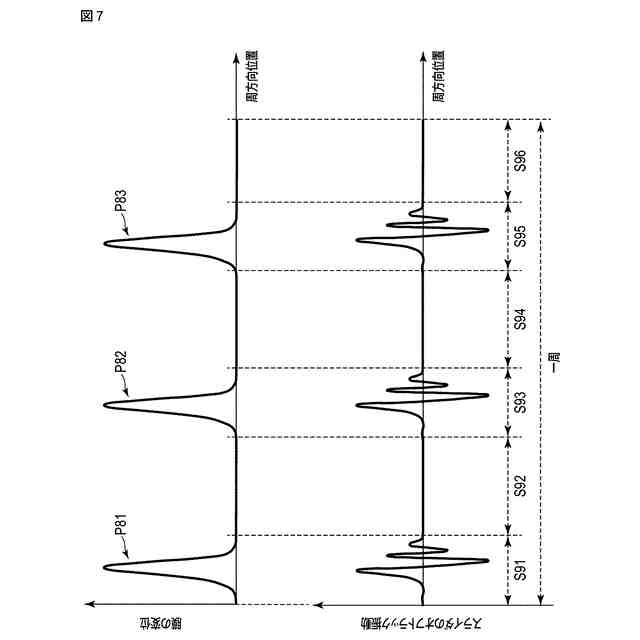

実施形態に係る磁気ディスク装置（ＨＤＤ）において、磁気ヘッドのスライダに生じるオフトラック振動の態様を示す図である。

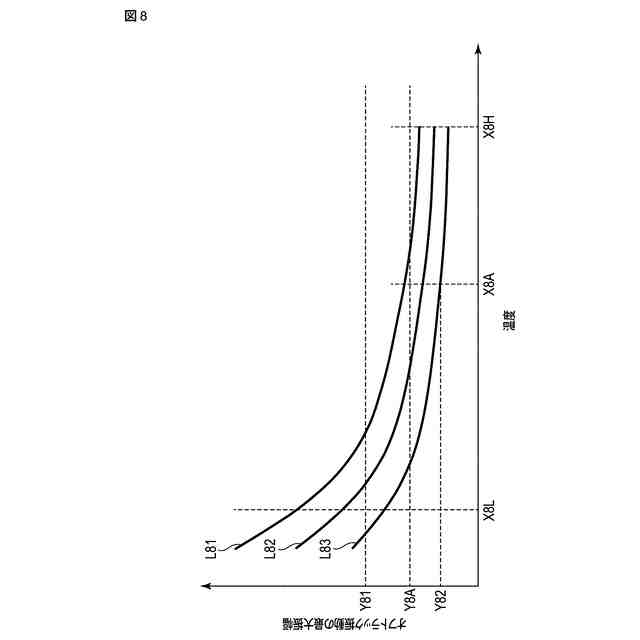

実施形態に係る磁気ディスク装置（ＨＤＤ）の試験機における温度とオフトラック振動との関係を説明するための図である。

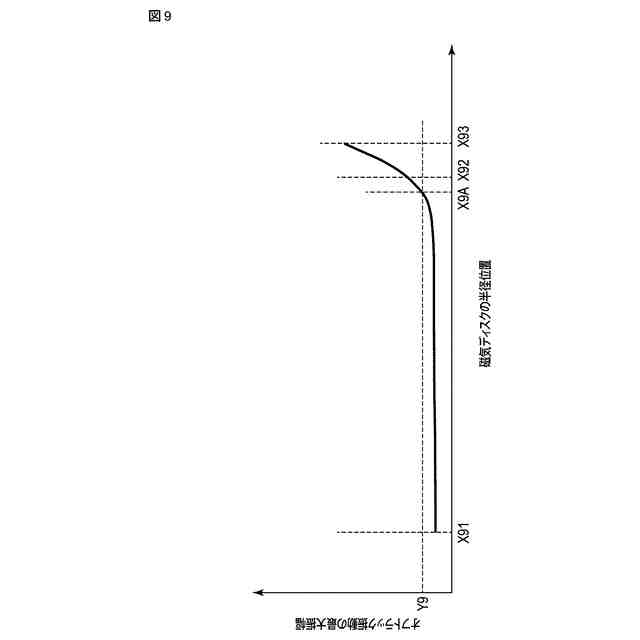

実施形態に係る磁気ディスク装置（ＨＤＤ）における磁気ディスクの半径位置とオフトラック振動との関係を示す図である。

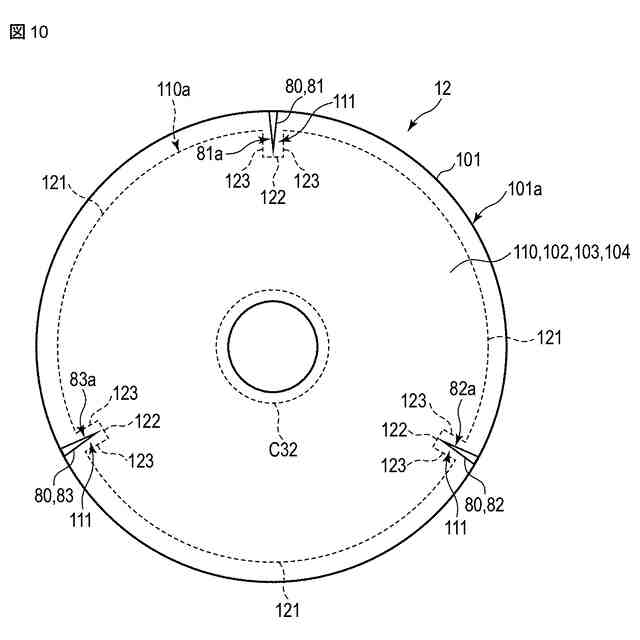

本実施形態に係る磁気ディスク装置（ＨＤＤ）における磁気ディスクのデータ領域の態様を示す平面図である。
本実施形態に係る磁気ディスク装置（ＨＤＤ）において、磁気ディスクの複数のトラックの各々におけるセクタごとのデータの記録再生許否の一例を模式的に示す図である。
【発明を実施するための形態】
【０００８】
以下、実施形態に係る磁気ディスク装置について、図１から図１１を参照して説明する。

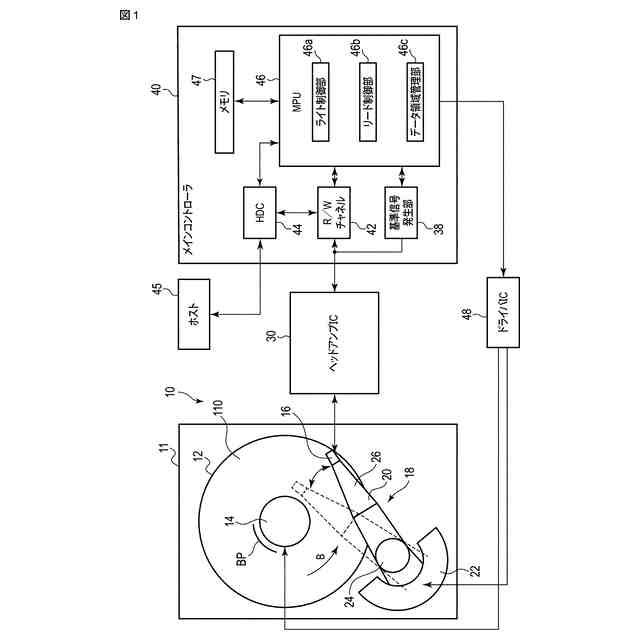

図１は、実施形態に係るハードディスクドライブ（以下、ＨＤＤという）１０の概略的な構成を示すブロック図である。ＨＤＤ１０は、磁気ディスク装置の一例である。
【０００９】
図１に示すように、ＨＤＤ１０は、矩形状の筐体１１と、筐体１１内に収容された記録媒体としての磁気ディスク１２と、磁気ディスク１２を支持および回転するスピンドルモータ１４と、磁気ディスク１２（具体的には、後述するデータ領域１１０）に対してデータの記録（ライト）、再生（リード）を行う磁気ヘッド１６とを備えている。磁気ディスク１２および磁気ヘッド１６の数は、一つに限らず、複数であってもよい。筐体１１は、例えば上部が開口した矩形箱状のベース（図示省略）と、ベースの開口に被せられるカバー（図示省略）とを有している。
【００１０】
ＨＤＤ１０は、磁気ヘッド１６を磁気ディスク１２の所望のトラック上に移動するとともに位置決めするヘッドアクチュエータ１８を備えている。ヘッドアクチュエータ１８は、磁気ヘッド１６を移動可能に支持するキャリッジアッセンブリ２０と、キャリッジアッセンブリ２０を回動させるボイスコイルモータ（以下、ＶＣＭという）２２とを含んでいる。
（【００１１】以降は省略されています）
