公開番号2025064378
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174085
出願日2023-10-06
発明の名称搬送式乾燥炉
出願人アントム株式会社
代理人個人,個人,個人
主分類F26B 15/00 20060101AFI20250410BHJP(乾燥)
要約【課題】防湿剤等の塗布剤を塗布した部材を、塗布剤を劣化や飛散させることなく、急速に乾燥させることができる搬送式乾燥炉を提供する。

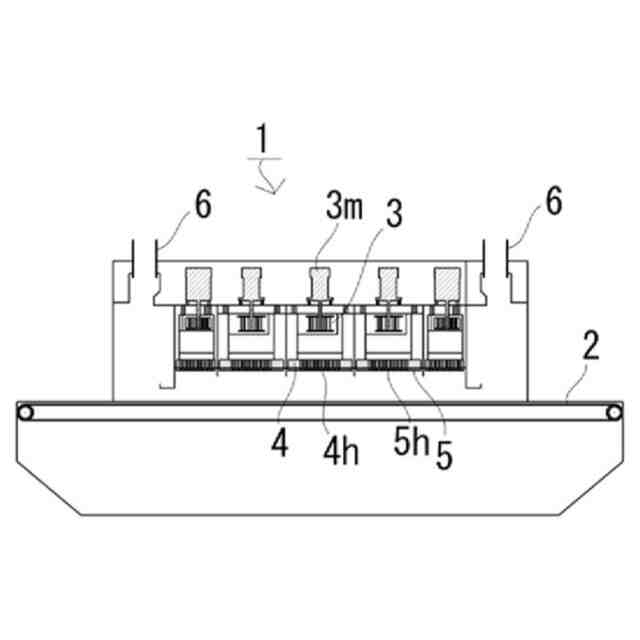

【解決手段】塗布剤を塗布した部材を乾燥させる搬送式乾燥炉1であって、前記部材を搬送するコンベア2を備え、コンベア2の上部に、上から順に、ファン3、パネルヒーター4及び遠赤外線プレート5を備え、パネルヒーター4及び遠赤外線プレート5に、それぞれ、熱風を通す複数個の穴4h及び5hを有する。塗布剤から蒸発した溶剤を排気する気ダクト6を備えることが好ましい。
【選択図】図1

特許請求の範囲【請求項１】
塗布剤を塗布した部材を乾燥させる搬送式乾燥炉であって、前記部材を搬送するコンベアを備え、前記コンベアの上部に、上から順に、ファン、パネルヒーター及び遠赤外線プレートを備え、前記パネルヒーター及び前記遠赤外線プレートに、それぞれ、熱風を通す複数個の穴を有する、搬送式乾燥炉。
続きを表示（約 340 文字）【請求項２】

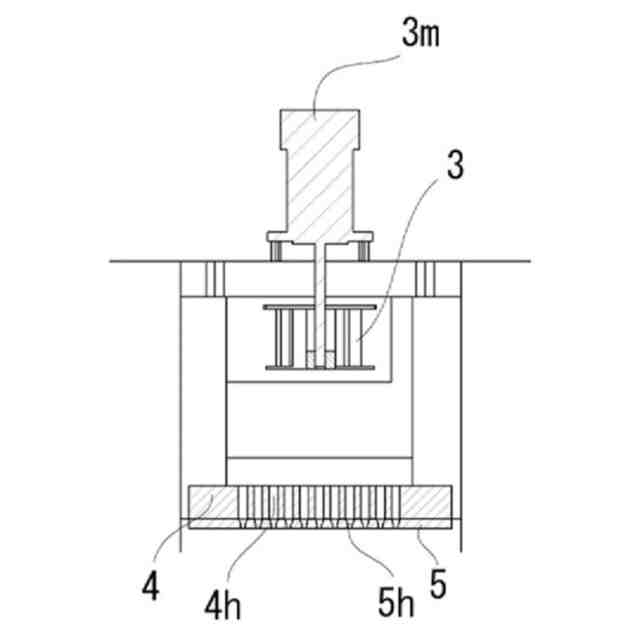

前記パネルヒーター及び前記遠赤外線プレートが密着し、前記パネルヒーター及び前記遠赤外線プレートの有する複数個の穴が、それぞれ連通している請求項１に記載の搬送式乾燥炉。
【請求項３】
前記パネルヒーター及び前記遠赤外線プレートの有する穴の直径が、３～７ｍｍである、請求項１に記載の搬送式乾燥炉。
【請求項４】
前記パネルヒーター及び前記遠赤外線プレートの有する穴の数が、それぞれ、１００ｃｍ
２
当たり２０～２００個である、請求項１～３のいずれか１項に記載の搬送式乾燥炉。
【請求項５】
前記搬送式乾燥炉の上部に、塗布剤から蒸発した溶剤を排気する排気ダクトを備える、請求項１に記載の搬送式乾燥炉。

発明の詳細な説明【技術分野】
【０００１】
本発明は、塗布剤を塗布した部材を乾燥させる搬送式乾燥炉に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
使用環境が厳しい電子部品に用いる回路基板等には防湿剤を塗布することが行われており、防湿剤を乾燥させることが必要になるが、従来、自然乾燥させることが通常であった（特許文献１及び２参照）。
【０００３】
特許文献１には、「この乾燥ラック１２は、防湿剤塗布済みの電子回路基板５を載置しつつ乾燥させるためのものであり、平置き棚としても良いが、図４に示しているように、回転式にすることが望ましい。」（段落［００２３］）と記載され、特許文献２には、「次いで、前記各電子回路実装基板表面に防湿剤（製品名：タッフィーＴＦ－４２００、日立化成（株）製）を塗布し、これを室温下に６時間放置して乾燥させた。」（段落［００８５］）と記載されている。
【０００４】
一方、種々の塗布剤を塗布した部材を乾燥させる乾燥炉として、熱風と遠赤外線を併用して加熱する乾燥炉も公知である（例えば、特許文献３～６参照）。
【０００５】
特許文献３には、「片面又は両面に塗布液が塗布されたシート又はウェブを搬送しながら、並設されたノズルから噴射する熱風により塗布膜を乾燥させる乾燥装置において、前記ノズルにスリットノズルを用い、このスリットノズルの塗布面に対する噴射角度と塗布面との距離を個々に調整する機構を設けたことを特徴とする乾燥装置。」（請求項１）、「前記各スリットノズルの間にそれぞれ遠赤外線ヒーターを配設したことを特徴とする請求項１記載の乾燥装置。」（請求項２）が記載されている。
【０００６】
特許文献４には、「熱風を発生させる熱風発生手段と、該熱風発生手段から発生する熱風の通路に配置され、遠赤外線発生物質からなる又は遠赤外線発生物質が塗布された通気部材とを有し、前記熱風及び前記通気部材から発生する遠赤外線によって対象物を加熱乾燥することを特徴とする乾燥装置。」（請求項１）が記載され、「本発明は、塗装したもの（看板、電化製品、自動車を含む）、食品（蛋白質、澱粉を含む）、その他の原料、製品等を乾燥する場合に適した乾燥装置に関する。」（段落［０００１］）と記載されている。
【０００７】
特許文献５には、「熱風を発生させる熱風発生手段と、該熱風発生手段から発生する熱風の通路に配置された通気部材とを有して、乾燥対象物を熱風と遠赤外線によって加熱乾燥する乾燥装置において、前記通気部材は、通風隙間が形成され、更には全体として多数の凹凸又は波形に形成されて表面積が拡大された板材からなって、該板材の少なくとも前記乾燥対象物側の表面には遠赤外線発生物質が塗布されているか、又は前記板材が遠赤外線発生物質からなることを特徴とする乾燥装置。」（請求項１）が記載され、「請求項１及びこれに従属する請求項３記載の乾燥装置は、通気部材が、通風隙間が形成され、更には全体として多数の凹凸又は波形に形成されて表面積が拡大された板材からなって、板材の少なくとも乾燥対象物側の表面には遠赤外線発生物質が塗布されているか、又は板材が遠赤外線発生物質からなっているので、板材から遠赤外線が発生し、この遠赤外線によって乾燥対象物を加熱することができ、エネルギーの浸達度合いが大きく、乾燥対象物の内部も加熱されることになる。これにより、風量を増加させることで熱量を増やす必要がなくなるため、床や、大気中のゴミ、塵、そしてほこり等が温風と共に塗装面に送風されることなく、塗装面全体を均一に、しかも、しわやひび割れが発生しない状態で乾燥できるので、塗装が有効に働き、外観も良好な状態で加熱乾燥できる。」と記載されている。
【０００８】
特許文献６には、「導電ペーストが印刷された帯状の被印刷体を印刷機から搬入し、該印刷体を懸架して滞留させるアキューム部と、前記アキューム部から搬入された前記被印刷体に印刷された導電ペーストを乾燥させる乾燥炉と、前記乾燥炉から搬出された前記被印刷体を巻取る巻取り部と、を備え、前記乾燥炉が、該乾燥炉内に熱風を循環させる熱風循環装置と、前記導電ペーストが印刷された被印刷体に対して該導電ペーストが印刷されていない裏側から遠赤外線を照射する遠赤外線照射装置と、を備えた導電ペーストの乾燥装置。」（請求項４）が記載されている。
【先行技術文献】
【特許文献】
【０００９】
特開２０１１－２４３７５６号公報
特開２０２０－１０４１６９号公報
特開平８－１９２０８９号公報
特開２０００－３１０４８３号公報
特開２００１－１０８３７０号公報
特開２００７－２１６３９１号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
上記のように、使用環境が厳しい電子部品に用いる回路基板等に防湿剤を塗布したものを乾燥するために、従来は、自然乾燥が採用されていたが、時間がかかるという問題があった。
また、上記のように、種々の塗布剤を塗布した部材を乾燥させる乾燥炉において、熱風と遠赤外線を併用して加熱するものは周知であるが、熱風により、塗布剤が劣化や飛散したりする問題があり、また、遠赤外線を併用しても、塗布剤を塗布した部材を急速に乾燥させることは難しかった。
（【００１１】以降は省略されています）
