公開番号2025077152
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189141
出願日2023-11-06
発明の名称成形型
出願人株式会社イノアックコーポレーション
代理人個人,個人
主分類B29C 45/26 20060101AFI20250512BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】バリの発生を防止できる成形型を提供する。

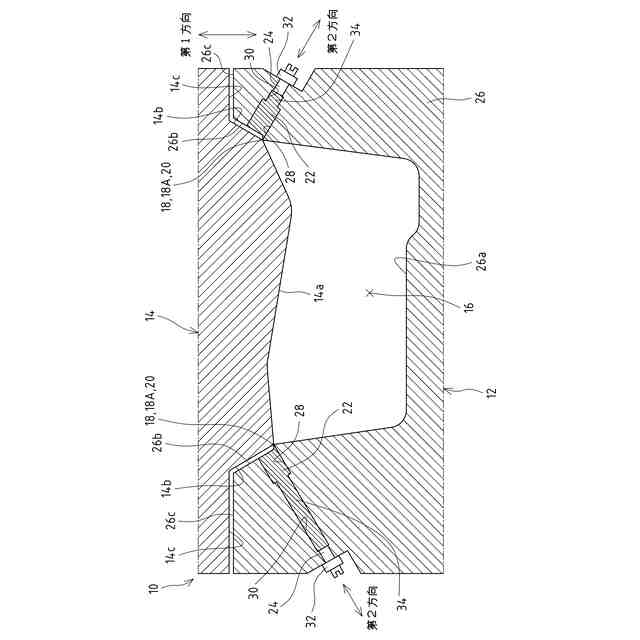

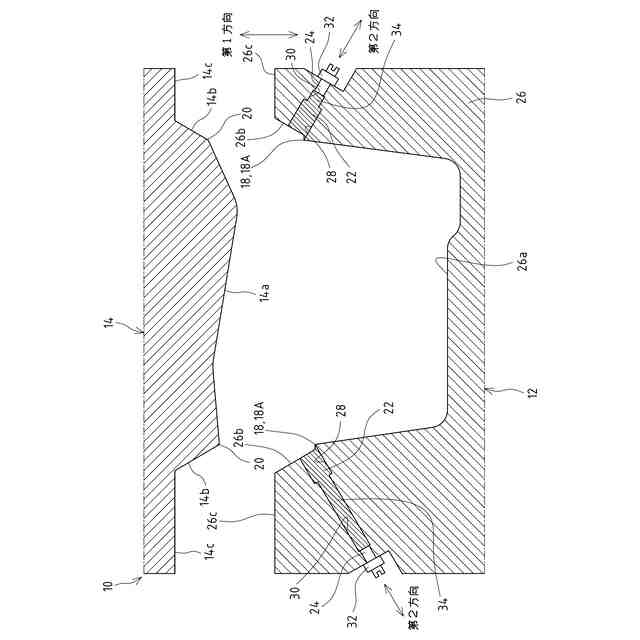

【解決手段】成形型10は、第1型12および第2型14の型閉じにより互いのシール部18,20が当接することで内部にキャビティ16を形成し、第1方向に型開きするように構成されている。第1型12は、第1方向と交差する第2方向へ移動可能に設けられ、第1型12のシール部18を有するシールブロック22と、型閉じ時において、第1型12のシール部18が第2型14のシール部20を押すようにシールブロック22を第2方向に押す押圧手段24とを備えている。
【選択図】図1

特許請求の範囲【請求項１】
第１型および第２型の型閉じにより互いのシール部が当接することで内部にキャビティを形成し、第１方向に型開きする成形型であって、
前記第１型は、
前記第１方向と交差する第２方向へ移動可能に設けられ、前記第１型のシール部を有するシールブロックと、
型閉じ時において、前記第１型のシール部が前記第２型のシール部を押すように前記シールブロックを前記第２方向に押す押圧手段と、を備える、成形型。
続きを表示（約 370 文字）【請求項２】
型閉じ時において、前記第２型のシール部は、前記第１型のシール部よりも内側に配置される請求項１に記載の成形型。
【請求項３】
前記第１型は、前記シールブロックを複数有し、
各々の前記シールブロックにおける前記第２方向は、前記シールブロックにおける前記第１型のシール部が延在する方向に交差する方向である請求項１に記載の成形型。
【請求項４】
前記シールブロックにおける前記第１型のシール部は、前記シールブロックにおける先端の角部に設けられ、前記第２型のシール部とで、パーティングラインに沿う線状に当接する請求項１に記載の成形型。
【請求項５】
前記シールブロックにおける前記第１型のシール部は、前記第２型のシール部よりも柔らかい金属である請求項４に記載の成形型。

発明の詳細な説明【技術分野】
【０００１】
この発明は、成形型に関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
成形型では、上型と下型との間に形成されるキャビティに樹脂材料が注入されて、成形品が成形される。上型と下型とが当接するパーティング面に樹脂材料が侵入すると、バリが生じてしまうため、ゴムなどの弾性体からなるシールをパーティング面に配置することが提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第３４８６７８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
シールは、成形を繰り返し行うと、割れや削れやヘタリなどが生じて、バリが発生してしまう。
【０００５】
本発明は、従来の技術に係る前記課題に鑑み、これらを好適に解決するべく提案されたものであって、バリの発生を防止できる成形型を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る成形型の第１態様は、
第１型および第２型の型閉じにより互いのシール部が当接することで内部にキャビティを形成し、第１方向に型開きする成形型であって、
前記第１型は、
前記第１方向と交差する第２方向へ移動可能に設けられ、前記第１型のシール部を有するシールブロックと、
型閉じ時において、前記第１型のシール部が前記第２型のシール部を押すように前記シールブロックを前記第２方向に押す押圧手段と、を備えることを要旨とする。
【０００７】
本発明に係る成形型の第２態様は、前記第１態様において、
型閉じ時において、前記第２型のシール部は、前記第１型のシール部よりも内側に配置されていてもよい。
【０００８】
本発明に係る成形型の第３態様は、前記第１態様又は前記第２態様において、

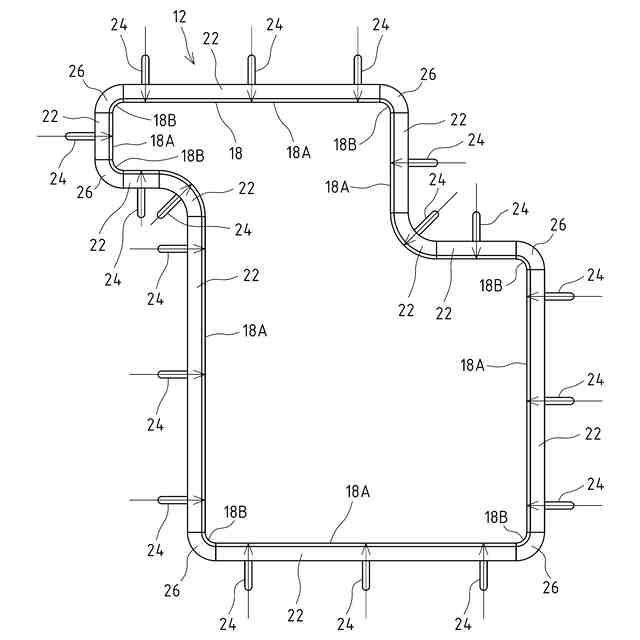

前記第１型は、前記シールブロックを複数有し、
各々の前記シールブロックにおける前記第２方向は、前記シールブロックにおける前記第１型のシール部が延在する方向に交差する方向であってもよい。
【０００９】
本発明に係る成形型の第４態様は、前記第１態様、前記第２態様又は前記第３態様の何れか１つにおいて、
前記シールブロックにおける前記第１型のシール部は、前記シールブロックにおける先端の角部に設けられ、前記第２型のシール部とで、パーティングラインに沿う線状に当接してもよい。
【００１０】
本発明に係る成形型の第５態様は、前記第１態様、前記第２態様、前記第３態様又は前記第４態様の何れか１つにおいて、
前記シールブロックにおける前記第１型のシール部は、前記第２型のシール部よりも柔らかい金属であってもよい。
【発明の効果】
（【００１１】以降は省略されています）
