公開番号2025077150
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189137
出願日2023-11-06
発明の名称汎用コンバインの脱穀装置
出願人井関農機株式会社
代理人弁理士法人新大阪国際特許事務所
主分類A01F 12/22 20060101AFI20250512BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】本発明は、汎用コンバインに搭載する脱穀装置において、扱胴の脱穀処理効率を良好に維持すると共に消耗した扱歯の補修を容易に行えるようにすることを課題とする。

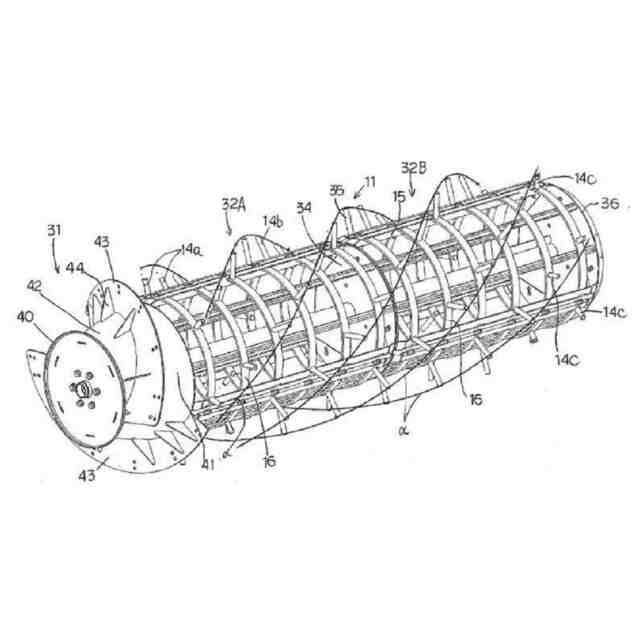

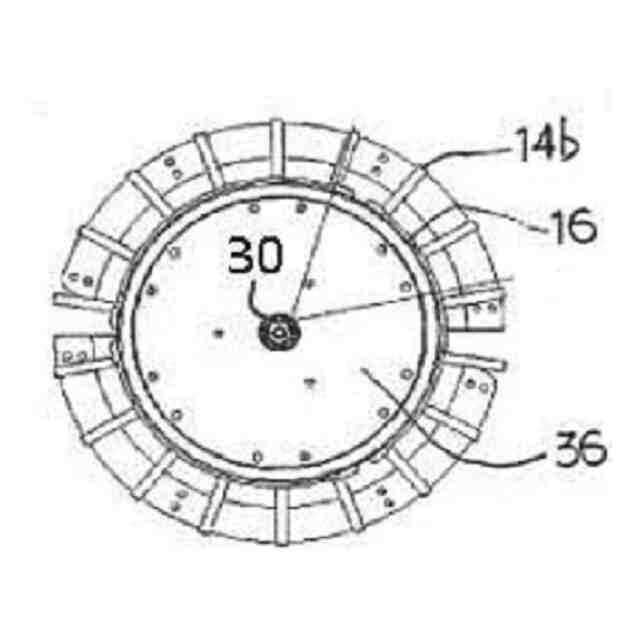

【解決手段】機体フレーム1の前に設ける刈取前処理装置3で刈り取った穀稈を脱穀装置4に取り込み、穀粒を脱穀して収穫する汎用コンバインにおいて、穀稈を取り込むインペラ31と多くの扱歯14を立設したロータ32で扱胴11を構成し、その扱胴11の下半部を受網12で囲んで扱室10を構成し、インペラ31の直後に設ける前扱歯14aは中間部の中間扱歯14bよりも短く突出させたことを特徴とする汎用コンバインの脱穀装置とする。
【選択図】図6

特許請求の範囲【請求項１】
機体フレーム（１）の前に設ける刈取前処理装置（３）で刈り取った穀稈を脱穀装置（４）に取り込み、穀粒を脱穀して収穫する汎用コンバインにおいて、穀稈を取り込むインペラ（３１）と複数個の扱歯（１４）を立設したロータ（３２）で扱胴（１１）を構成し、その扱胴（１１）の下半部を受網（１２）で囲んで扱室（１０）を構成し、インペラ（３１）の直後に設ける前扱歯（１４ａ）は中間部の中間扱歯（１４ｂ）よりも所定長さ（Ｌ１）短く突出させたことを特徴とする汎用コンバインの脱穀装置。
続きを表示（約 220 文字）【請求項２】
扱胴（１１）の終端側に設ける後扱歯（１４ｃ）を前扱歯（１４ａ）と同じく所定長さ（Ｌ１）短く突出させたことを特徴とする請求項１に記載の汎用コンバインの脱穀装置。
【請求項３】
扱室（１０）内の受網（１２）側部に受網（１２）の周面に沿って上から略同間隔或いは僅かに広げて揺動選別装置（２１）に向かう弧状ガイド板（１８）を設けたことを特徴とする請求項１或いは請求項２に記載の汎用コンバインの脱穀装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、汎用コンバインに搭載する脱穀装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
汎用コンバインは、特開２００８―１６９６８６号公報に記載されているように、圃場に植生する穀稈を刈取前処理装置で刈り取って、脱穀装置に投入し穀粒を脱穀選別してその穀粒をグレンタンクに溜めて収穫し、脱穀済みの排桿を圃場に排出するようにしている。
【０００３】
そして、脱穀装置は、外周に扱歯が立設された扱胴が扱室内に軸支され、その扱胴と扱胴の下半部に設けた扱網との間で穀稈が後方へ送られながら扱がれて穀粒を含んだ脱穀物が扱網から下方の揺動選別装置上に漏下して穀粒が選別され、その穀粒がグレンタンクに溜められて収穫される。
【先行技術文献】
【特許文献】
【０００４】
特開２００８―１６９６８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
前記従来の汎用コンバインの脱穀装置で扱室内に軸支される扱胴は、前扱胴板に向けて円錐胴の周囲に螺旋歯を設けたインペラと前後扱胴板に円筒状に配置する６本の筒状フレームに扱歯を放射状に所定間隔で配設した構成で、この扱胴の下半分を扱網で囲み、扱室内へ送り込まれた穀稈が扱歯と筒状フレームと扱網の間で扱がれて穀粒が脱穀する。このために、インペラから押し込まれる多量の穀稈で扱胴前端側の扱歯が抵抗を受けて摩耗し短くなったり一部の穀稈が６本の筒状フレーム内側に入り込んで滞留したりして脱穀処理効率が低下する傾向がある。
【０００６】
本発明は、汎用コンバインに搭載する脱穀装置において、扱胴の脱穀処理効率を良好に維持すると共に消耗した扱歯の補修を容易に行えるようにすることを目的とする。
【課題を解決するための手段】
【０００７】
上記本発明の課題は、次の技術手段により解決される。
【０００８】
請求項１の発明は、機体フレーム１の前に設ける刈取前処理装置３で刈り取った穀稈を脱穀装置４に取り込み、穀粒を脱穀して収穫する汎用コンバインにおいて、穀稈を取り込むインペラ３１と複数個の扱歯１４を立設したロータ３２で扱胴１１を構成し、その扱胴１１の下半部を受網１２で囲んで扱室１０を構成し、インペラ３１の直後に設ける前扱歯１４ａは中間部の中間扱歯１４ｂよりも所定長さＬ１短く突出させたことを特徴とする汎用コンバインの脱穀装置とする。
【０００９】
請求項２の発明は、扱胴１１の終端側に設ける後扱歯１４ｃを前扱歯１４ａと同じく所定長さＬ１短く突出させたことを特徴とする請求項１に記載の汎用コンバインの脱穀装置とする。
【００１０】
請求項３の発明は、扱室１０内の受網１２側部に受網１２の周面に沿って上から略同間隔或いは僅かに広げて揺動選別装置２１に向かう弧状ガイド板１８を設けたことを特徴とする請求項１或いは請求項２に記載の汎用コンバインの脱穀装置とする。
【発明の効果】
（【００１１】以降は省略されています）
