公開番号2025088232
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023202800
出願日2023-11-30
発明の名称圃場管理装置
出願人井関農機株式会社
代理人
主分類A01M 7/00 20060101AFI20250604BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】水田の泥を攪拌して泥水として除草作業を行う装置では、除草対応専門機であり、作物に付着する害虫の駆除を行うことができなかった。また座礁した時にも十分な脱出対応ができなかった。
【解決手段】
管理ロボットにエアータンクを備え、エアータンクから排出されるエアーを放出できる配管を設置し、この配管から吐出する圧力風により走行をおこなったり、害虫に吹き付けることで害虫駆除機能を行う。

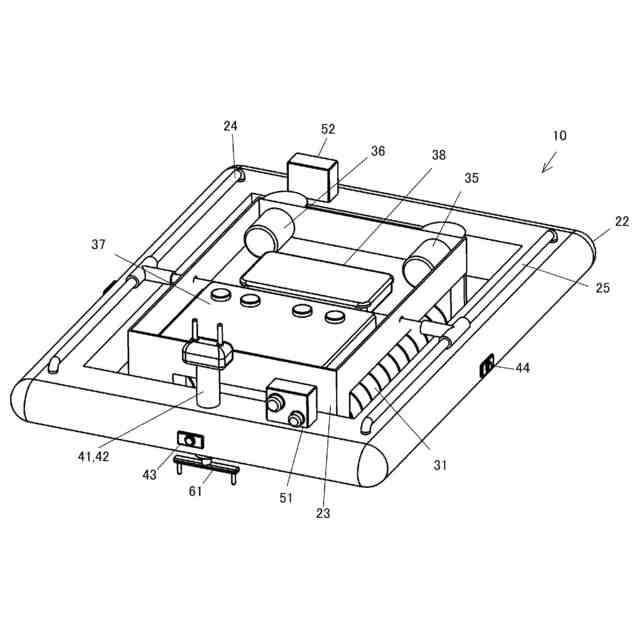

【選択図】図4
特許請求の範囲【請求項１】

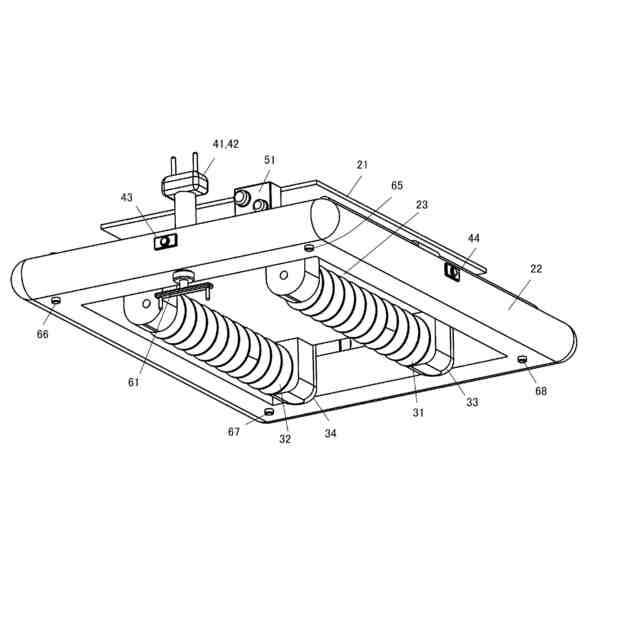

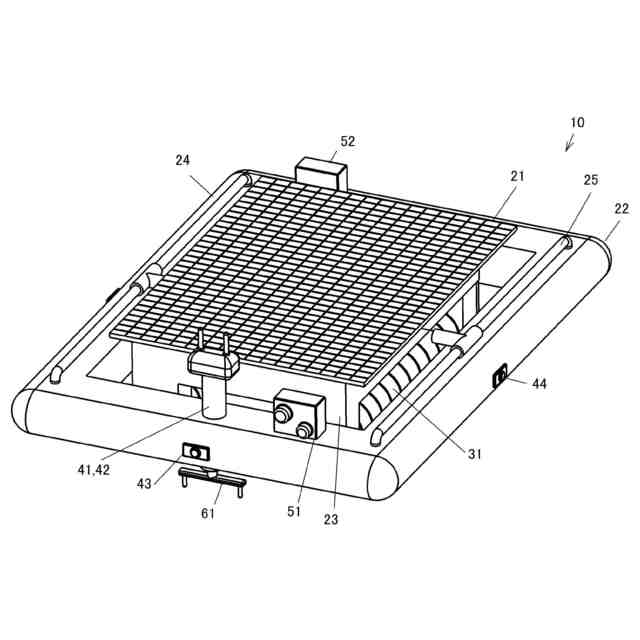

水に浮くフロートに、スクリュー装置を配置し、水田の泥を攪拌しながら水上を走行する機能を有し、

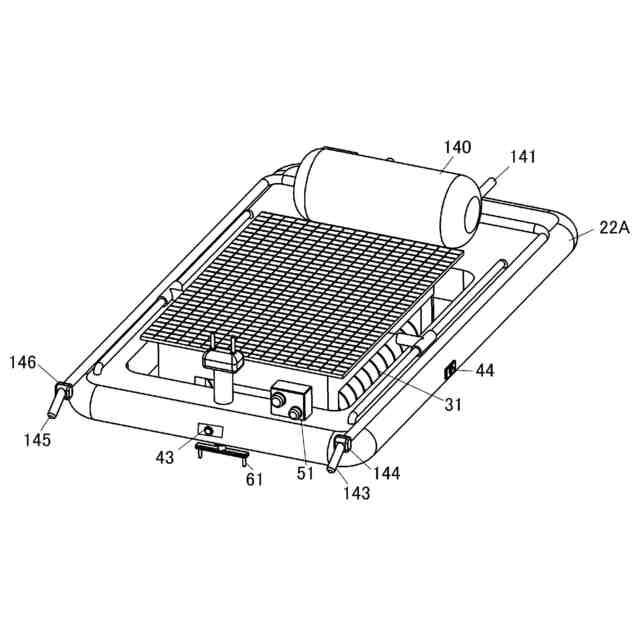

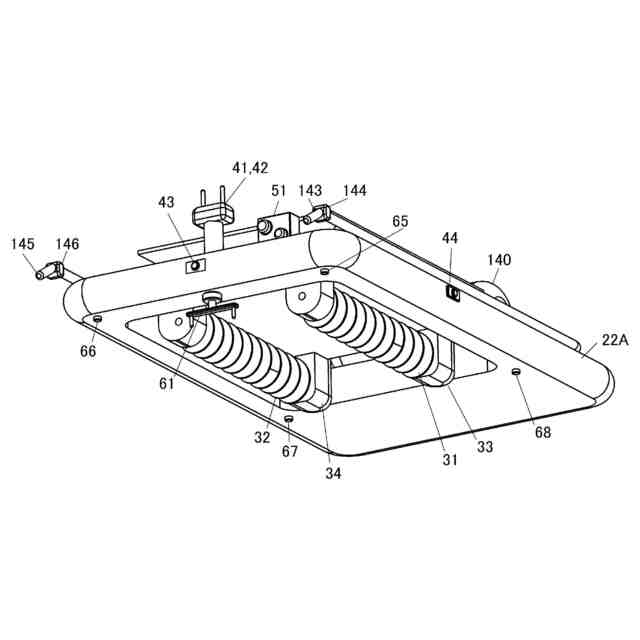

フロートにエアータンクを設置し、走行方向の前方向きと後方向きにエアータンクから排出されるエアーを放出できる配管を設置し、
この配管から吐出する圧力風により走行を行う圃場管理ロボット。
続きを表示（約 200 文字）【請求項２】

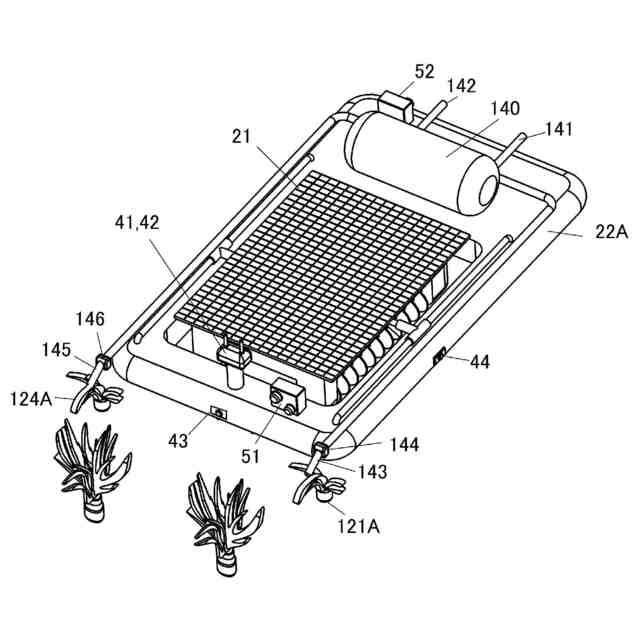

エアータンクから排出されるエアーを放出できる配管から吐出する圧力風を、作物に付着した害虫、害虫の卵に吹き付けることにより、害虫駆除機能を持たせた、請求項１の圃場管理ロボット。
【請求項３】
エアータンクに充填する空気を溜める時間を、ソーラーパネルを利用した作業時間以外の時間帯で管理するようにタイムチャートを定めた請求項１又は、請求項２の圃場管理ロボット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、田植え後の水田における除草作業を主体とする圃場管理作業を行う、遠隔操作の可能な小型ロボットに関する。
続きを表示（約 960 文字）【背景技術】
【０００２】
従来、合鴨を水田に放ち除草する合鴨農法が知られているが、生物の管理の困難性から、合鴨をロボットで代替した水田用除草装置（所謂、アイガモロボット）が知られているところである。例えば、特許文献１には、浮力を備えたフロートボディと、該フロートボディ下部に配されたスクリュー推進機構によって、水田（圃場）の水上を自動走行しながら、水底の泥を攪拌し、これにより水面下の雑草の光合成を阻害して、その生育を抑えることで除草する水田用除草装置が開示されている。（特許文献１）
【先行技術文献】
【特許文献】
【０００３】
特許第７１９３８１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来技術では、水田の水を泥水化させて雑草の抑制を行う装置については、作業機の座礁にともなうレスキュー作業などが頻繁に要求されることがあり、ロボット作業運航の完全な自動化が必ずしも実現されていない。
【０００５】
本発明は、上述された従来の課題を考慮し、使い勝手を向上することができる雑草発生抑制機を提供、また雑草抑制のみならず、汎用的な作業にも対応できることで、圃場管理装置として多目的に利用できる装置を提供することを課題とする。
【課題を解決するための手段】
【０００６】
第一の発明は、次の技術手段により解決される。
【０００７】
水に浮くフロートに、スクリュー装置を配置し、水田の泥を攪拌しながら水上を走行する機能を有し、フロートにエアータンクを設置し、走行方向の前方向きと後方向きにエアータンクから排出されるエアーを放出できる配管を設置し、この配管から吐出する圧力風により走行を行う。
【０００８】
第二の発明は、次の技術手段により解決される。
【０００９】
エアータンクから排出されるエアーを放出できる配管から吐出する圧力風を、作物に付着した害虫、害虫の卵に吹き付けることにより、害虫駆除機能を持たせる。
【００１０】
第三の発明は、次の技術手段により解決される。
（【００１１】以降は省略されています）
