公開番号2025076991
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2024141023
出願日2024-08-22
発明の名称クラスプロックデバイス
出願人ザ・スウォッチ・グループ・リサーチ・アンド・ディベロップメント・リミテッド
代理人個人
主分類A44C 5/18 20060101AFI20250509BHJP(小間物;貴金属宝石類)
要約【課題】携行型時計や宝飾品のクラスプのセキュリティを向上させる。

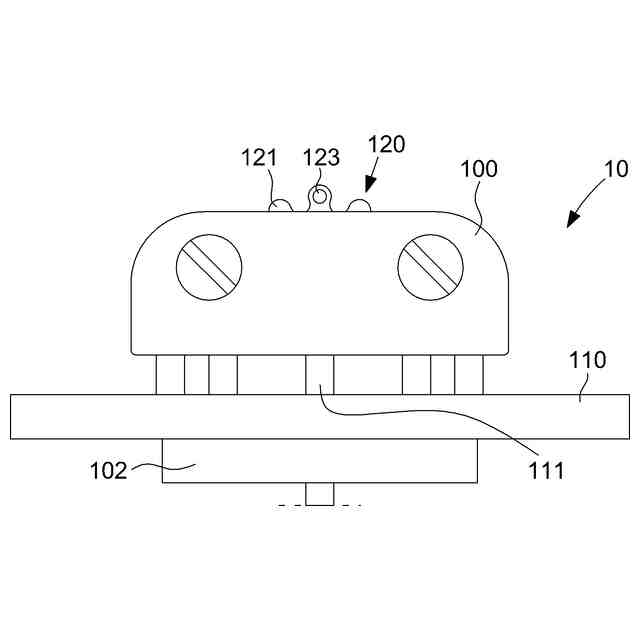

【解決手段】本発明は、クラスプ(20)をロックするためのロックデバイス(10)に関する。このロックデバイスは、クラスプ(20)が開くことを防ぐように意図された休み位置と、クラスプ(20)が開くことを防がないように意図されたアクティブ位置の間で、支持構造(110)の箇所において並進運動可能に動くことができる押し部品(100)を備え、ロックデバイス(10)は、押し部品(100)をブロックするためのブロックメンバー(120)を備え、ブロックメンバー(120)は、押し部品(100)を休み位置に固定するロック状態と、押し部品(100)を並進運動可能に解放するアンロック状態になるように構成している。
【選択図】図7
特許請求の範囲【請求項１】
クラスプ（２０）をロックするためのロックデバイス（１０）であって、
このロックデバイスは、前記クラスプ（２０）が開くことを防ぐように意図された休み位置と、前記クラスプ（２０）が開くことを防がないように意図されたアクティブ位置の間で、支持構造（１１０）の箇所において並進運動可能に動くことができる押し部品（１００）を備え、
前記ロックデバイス（１０）は、前記押し部品（１００）をブロックするためのブロックメンバー（１２０）を備え、
前記ブロックメンバー（１２０）は、前記押し部品（１００）を休み位置に固定するロック状態と、前記押し部品（１００）を並進運動可能に解放するアンロック状態になるように構成しており、
前記押し部品（１００）は、ロック用ロッド（１１１）を介して前記支持構造（１１０）に接続され、
前記ブロックメンバー（１２０）は、前記ブロックメンバー（１２０）がロック状態であるときには前記ロック用ロッド（１１１）に当接する当接体を構成し前記ブロックメンバー（１２０）がアンロック状態であるときには前記ロック用ロッド（１１１）の経路から外れるように前記押し部品（１００）に対して動くことができるカム（１１２）を備える
ことを特徴とするロックデバイス（１０）。
続きを表示（約 1,400 文字）【請求項２】
前記カム（１１２）は、回転可能であり、

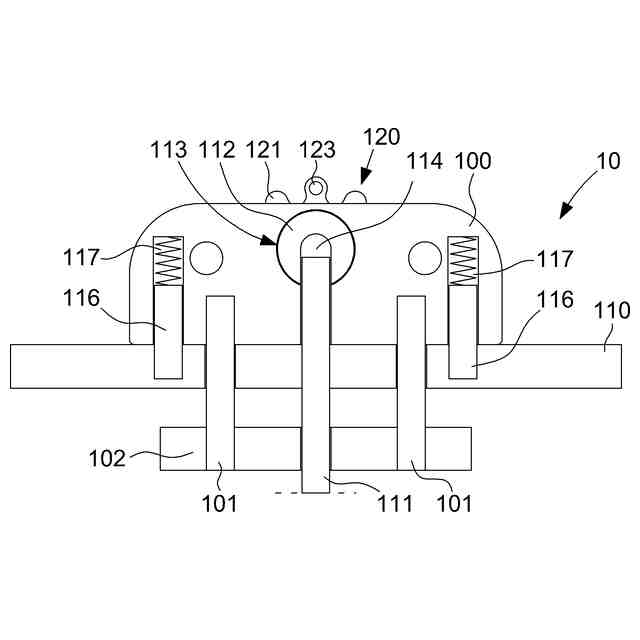

前記カム（１１２）には、前記押し部品（１００）が休み位置から出されるとき及び前記ブロックメンバー（１２０）がロック状態であるときに前記ロック用ロッド（１１１）が当接するカムプロファイル（１１３）があり、
前記カム（１１２）には、前記押し部品（１００）がアクティブ位置にあるとき及び前記ブロックメンバー（１２０）がアンロック状態であるときに前記ロック用ロッド（１１１）が入って係合する半径方向ノッチ（１１４）がある
ことを特徴とする請求項１に記載のロックデバイス（１０）。
【請求項３】
前記カムプロファイル（１１３）には、半径方向のくぼみがあり、
前記くぼみの形は、押し部品（１００）が休み位置から押し出されるとき及びブロックメンバー（１２０）がロック状態にあるときに、カム（１１２）の回転を防ぐために、前記ロック用ロッド（１１１）の端の形に対応する形である
ことを特徴とする請求項１に記載のロックデバイス（１０）。
【請求項４】
前記ブロックメンバー（１２０）は、前記カム（１１２）がユーザーによって操作されたときに前記カム（１１２）を回転させるように前記カム（１１２）に接続される制御要素（１２１）を備える
ことを特徴とする請求項２に記載のロックデバイス（１０）。
【請求項５】
前記制御要素（１２１）は、ローラーからなり、
前記ローラーの回転軸は、前記カム（１１２）の回転軸と一致する
ことを特徴とする請求項４に記載のロックデバイス（１０）。
【請求項６】

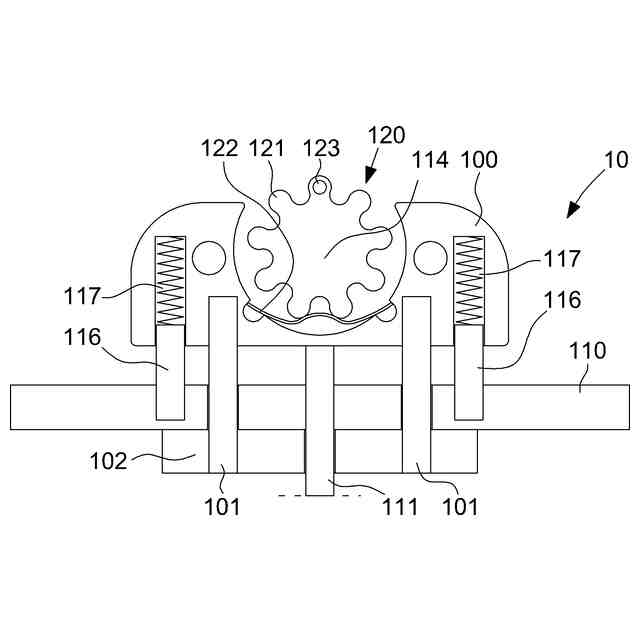

前記制御要素（１２１）は、ジャンパー（１２２）によって安定した角位置に保持される
ことを特徴とする請求項４に記載のロックデバイス（１０）。
【請求項７】
前記制御要素（１２１）には、３個よりも多い数の安定位置があり、その安定位置のうちの１つの安定位置のみにおいて、前記ブロックメンバー（１２０）がアンロック状態となる
ことを特徴とする請求項４に記載のロックデバイス（１０）。
【請求項８】
前記制御要素（１２１）には、３個よりも多い数の安定位置があり、その安定位置のうちの１つの安定位置のみにおいて、前記ブロックメンバー（１２０）がアンロック状態となり、
前記カムプロファイル（１１３）には、前記ブロックメンバー（１２０）がアンロック状態である位置を除いて、安定位置と同じ数のくぼみがあり、
前記凹部は、均等に分布している
ことを特徴とする請求項７に記載のロックデバイス（１０）。
【請求項９】
前記制御要素（１２１）には、前記制御メンバーのロック状態又はアンロック状態に対応する位置を表すガイドマーク（１２３）がある
ことを特徴とする請求項４に記載のロックデバイス（１０）。
【請求項１０】
前記押し部品（１００）は、ばね（１１７）によって休み位置の方へと動くように付勢され、前記支持構造（１１０）に摺動可能に係合する少なくとも１つのガイドロッド（１０１）を備え、
前記支持構造（１１０）は、さらに、前記押し部品（１００）において摺動可能に係合する少なくとも１つのガイドロッド（１１６）を備える
ことを特徴とする請求項１に記載のロックデバイス（１０）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

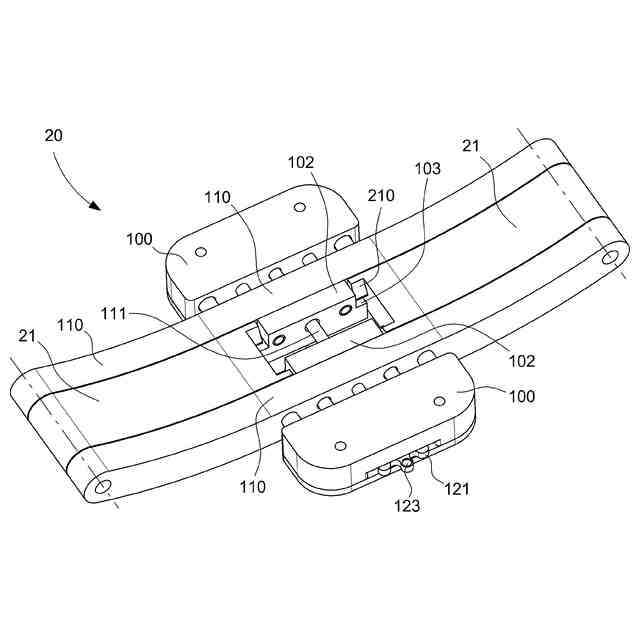

本発明は、宝飾品又は携行型時計（例、腕時計、懐中時計）のブレスレットの分野に関し、特に、クラスプのための押し部品をロックするためのロックデバイスに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ブレスレットのクラスプには多くのタイプがある。特に、携行型時計の分野において、シングル又はダブルの折り畳み式クラスプ、すなわち、２個又は３個のブレードを備えるクラスプ、が一般的に用いられており、当業者によく知られている。
【０００３】
例として、クラスプは、１つのブレードに取り付けられた押し部品を備えることができ、クラスプが閉じているときに別のブレードと係合するように意図されたフックにリンクされていることができる。クラスプを押すと、フックが他のブレードから離れて、クラスプを開くことができる。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
したがって、この種のクラスプは、押し部品を押すだけで、迅速かつ容易に開くことができる。しかし、これらの利点は、ユーザーが着用しているときに携行型時計を盗むためにも利用されてしまっている。高級携行型時計の盗難の大半は、ユーザーが携行型時計を着用している間に携行型時計を取り外すことによって行われており、そのユーザーは、典型的には、自身の携行型時計が取り外された時点ではそのことを認識していない。
【０００５】
このため、携行型時計や宝飾品のクラスプのセキュリティを向上させる必要がある。
【課題を解決するための手段】
【０００６】
本発明は、このために、クラスプをロックするためのロックデバイスを提供することによって前記課題を解決する。このロックデバイスは、クラスプが開くことを防ぐように意図された休み位置と、クラスプが開くことを防ぐように意図されていないアクティブ位置の間で、支持構造内で並進運動可能に動くことができる押し部品を備える。@@ロックデバイスは、さらに、押し部品を休み位置に固定するロック状態と、押し部品を並進運動可能に解放するアンロック状態になるように構成している押し部品ブロックメンバーを含む。
【０００７】
特定の実施形態において、本発明は、さらに、以下の特徴のうちの一又は複数を含むことができ、これらは、単独で、又は技術的に可能な任意の組み合わせに従って考慮されなければならない。
【０００８】
特定の実施形態において、押し部品は、ロック用ロッドを介して支持構造に接続され、ブロックメンバーは、ロック用ロッドの当接体を構成するように押し部品に対して動くことができるカムを備える。ブロックメンバーがロック状態であるとき及びブロックメンバーがアンロック状態であるときに、ロック用ロッドの経路から出る。
【０００９】
特定の実施形態において、カムは回転可能であり、押し部品がその休み位置から押し出され、ブロックメンバーがロック状態であるときに、ロック用ロッドが当接するカムプロファイルがあり、前記カムは、押し部品がアクティブ位置にあるとき及びブロックメンバーがアンロック状態であるときに、ロック用ロッドが係合する半径方向ノッチがある。
【００１０】
特定の実施形態において、カムプロファイルは、押し部品がその休み位置から押し出されるとき及びブロックメンバーがカムの回転を防ぐように、その形がロック用ロッドの端の形に対応する半径方向のくぼみがある。ロック状態である。
（【００１１】以降は省略されています）
