公開番号2025072406
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2025008179,2023538938
出願日2025-01-21,2021-12-02
発明の名称情報伝送装置
出願人ホアウェイ・テクノロジーズ・カンパニー・リミテッド
代理人弁理士法人RYUKA国際特許事務所
主分類H04L 27/26 20060101AFI20250430BHJP(電気通信技術)
要約【課題】320MHz帯域幅における伝送のために物理層プロトコルデータユニット(PPDU)のピーク対平均電力比(PAPR)を低減する情報伝送方法及び装置を提供する。

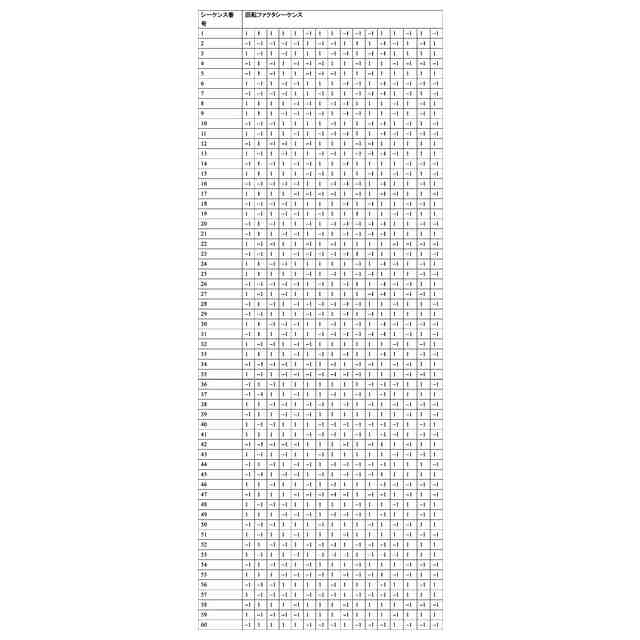

【解決手段】情報伝送方法は、送信デバイスが、320MHz帯域幅のPPDUを生成する段階を備え、ここで、PPDUの一部又は全部のフィールドは、回転ファクタシーケンスに基づいて320MHz帯域幅において回転され、320MHz帯域幅は、16個の20MHzサブチャネルを含み、回転ファクタシーケンスは、16個の回転ファクタを含み、各20MHzサブチャネルは、1個の回転ファクタに対応する。送信デバイスはPPDUを送信する。例えば、回転ファクタシーケンスは、[1,1,1,1,1,-1,1,1,-1,-1,-1,1,1,-1,1,-1]であり得る。

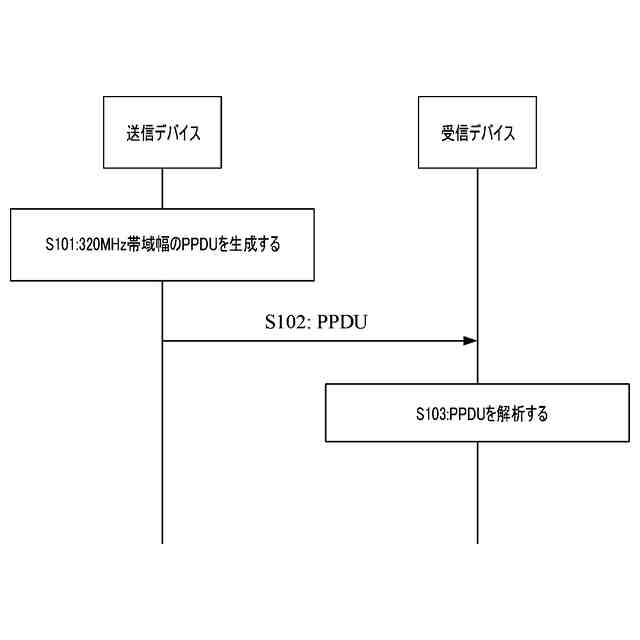

【選択図】図5
特許請求の範囲【請求項１】
情報伝送装置であって、
プロセッサと、トランシーバとを備え、前記プロセッサ及び前記トランシーバは、内部接続を通じて互いに通信し、前記プロセッサは、３２０ＭＨｚ帯域幅の物理層プロトコルデータユニットＰＰＤＵを生成するように構成されており、ここで、前記ＰＰＤＵの一部又は全部のフィールドは、回転ファクタシーケンスに基づいて前記３２０ＭＨｚ帯域幅において回転され、前記３２０ＭＨｚ帯域幅は、１６個の２０ＭＨｚサブチャネルを含み、前記回転ファクタシーケンスは、１６個の回転ファクタを含み、各２０ＭＨｚサブチャネルは、１個の回転ファクタに対応する；及び
前記トランシーバは、前記ＰＰＤＵを送信するように構成されている、装置。
続きを表示（約 1,100 文字）【請求項２】
前記回転ファクタシーケンスについて、サブキャリア及び前記回転ファクタの間の対応関係は、
TIFF
2025072406000041.tif
66
90
として示される、請求項１に記載の装置。
【請求項３】
非ＨＴフォーマットにおけるＰＰＤＵは、２０ＭＨｚより大きい帯域幅において、２０ＭＨｚ毎のサブチャネルベースで複製及び送信される、請求項１又は請求項２に記載の装置。
【請求項４】
非ＨＴフォーマットにおける前記ＰＰＤＵは、２０ＭＨｚより大きい帯域幅において、２０ＭＨｚ毎のサブチャネルベースで、前記回転ファクタシーケンスに基づいて送信される、請求項３に記載の装置。
【請求項５】
非ＨＴフォーマットにおける前記ＰＰＤＵは、レガシショートトレーニングフィールドＬ－ＳＴＦ、レガシロングトレーニングフィールドＬ－ＬＴＦ、レガシ信号フィールドＬ－ＳＩＧフィールド、及びデータフィールドを含む、請求項３又は請求項４に記載の装置。
【請求項６】
ＥＨＴＰＰＤＵの前記一部のフィールドは、２０ＭＨｚ毎のサブチャネルベースで複製及び送信される、請求項１又は２に記載の装置。
【請求項７】
前記ＥＨＴＰＰＤＵの前記一部のフィールドは、前記回転ファクタシーケンスに基づいて、２０ＭＨｚ毎のサブチャネルベースで回転される、請求項６に記載の装置。
【請求項８】
前記ＥＨＴＰＰＤＵの前記一部のフィールドは、以下のフィールド、すなわち、レガシショートトレーニングフィールドＬ－ＳＴＦ、レガシロングトレーニングフィールドＬ－ＬＴＦ、レガシ信号フィールドＬ－ＳＩＧフィールド、反復レガシ信号フィールドＲＬ－ＳＩＧフィールドのうちの１又は複数を含む、請求項６又は７に記載の装置。
【請求項９】
前記Ｌ－ＳＩＧフィールドのレートは固定値であり、Ｌ－ＳＩＧフィールドによって示される長さの値は、プロトコルバージョンを区別するために特殊な方式で設定される、請求項８に記載の装置。
【請求項１０】
前記Ｌ－ＳＩＧフィールドは、各２０ＭＨｚサブチャネルの４個のサブキャリア－２８、－２７、２７、及び２８上で固定値［－１，－１，－１，１］を搬送し、前記ＲＬ－ＳＩＧフィールドは、各２０ＭＨｚサブチャネルの４個のサブキャリア－２８、－２７、２７、及び２８上で固定値［－１，－１，－１，１］を搬送する、請求項８又は請求項９に記載の装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願は、全体が参照によって本明細書に組み込まれる、「情報伝送方法及び装置」と題する、２０２０年１２月２６日に中国国家知識産権局に出願された、中国特許出願第２０２０１１５６９８２２．３号に対する優先権を主張する。
続きを表示（約 1,500 文字）【０００２】
本願は、通信技術の分野、特に、情報伝送方法及び装置に関する。
【背景技術】
【０００３】
直交周波数分割多重化（ｏｒｔｈｏｇｏｎａｌｆｒｅｑｕｅｎｃｙｄｉｖｉｓｉｏｎｍｕｌｔｉｐｌｅｘｉｎｇ，ＯＦＤＭ）技術はマルチキャリア変調技術である。ＯＦＤＭ技術は、高いスペクトル効率、アンチマルチパスフェーディングなどの長所を有するが、高いピーク対平均電力比（ｐｅａｋｔｏａｖｅｒａｇｅｐｏｗｅｒｒａｔｉｏ，ＰＡＰＲ）という短所も有する。ＯＦＤＭにおける複数のサブキャリアの重ね合わせは、大きいピーク信号をもたらすので、ハイパワーアンプは、より大きいリニアダイナミックレンジを必要とする。これにより、ハイパワーアンプのコストが増加し、また、ハイパワーアンプの効率が低減する。ピーク値がハイパワーアンプのリニアダイナミックレンジを超える場合、インバンド歪み、及び、アウトオブバンド分散が生じる。したがって、ＰＡＰＲの低減は、ＯＦＤＭシステムに対する主要な技術であり、大きな重要性を有する。
【０００４】
現在、電気電子技術者協会（ＩｎｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｉｃａｌａｎｄＥｌｅｃｔｒｏｎｉｃｓＥｎｇｉｎｅｅｒｓ，ＩＥＥＥ）は、８０２．１１ａｘの後の次世代８０２．１１ｂｅ規格を議論している。以前の８０２．１１ａｘ規格と比較して、８０２．１１ｂｅ規格は、超高スループット（ｅｘｔｒｅｍｅｌｙｈｉｇｈｔｈｒｏｕｇｈｐｕｔ，ＥＨＴ）データ伝送をサポートする。８０２．１１ｂｅ規格は、３２０ＭＨｚの最大伝送帯域幅をサポートする。ＰＡＰＲ問題は、３２０ＭＨｚ帯域幅でより深刻である。したがって、３２０ＭＨｚ帯域幅についてのＰＡＰＲをどのように低減するかは、解決されるべき緊急の問題である。
【発明の概要】
【０００５】
本願は、３２０ＭＨｚ帯域幅についてのＰＡＰＲを低減するために、情報伝送方法及び装置を提供する。
【０００６】
第１態様によれば、送信デバイスが３２０ＭＨｚ帯域幅の物理層プロトコルデータユニット（ＰＨＹｐｒｏｔｏｃｏｌｄａｔａｕｎｉｔ，ＰＰＤＵ）を生成する段階、ここで、ＰＰＤＵの一部又は全部のフィールドは、回転ファクタシーケンスに基づいて３２０ＭＨｚ帯域幅において回転され、３２０ＭＨｚ帯域幅は、１６個の２０ＭＨｚサブチャネルを含み、回転ファクタシーケンスは、１６個の回転ファクタを含み、各２０ＭＨｚサブチャネルは１個の回転ファクタに対応する、を備える情報伝送方法が提供される。送信デバイスはＰＰＤＵを送信する。上記の技術的解決手段に基づいて、３２０ＭＨｚのＰＰＤＵの一部又は全部のフィールドは、回転ファクタシーケンスに基づいて、３２０ＭＨｚ帯域幅において回転される。したがって、大きい帯域幅のＰＰＤＵの一部又は全部のフィールドのＰＡＰＲは、回転ファクタシーケンスに基づいて低減できる。
【０００７】
可能な設計において、ＰＰＤＵの全部のフィールドは非ＨＴ複製モードで送信される。
【０００８】
可能な設計において、ＰＰＤＵの全部のフィールドは、回転ファクタシーケンスに基づいて回転される。
【０００９】
可能な設計において、ＰＰＤＵの一部のフィールドは、２０ＭＨｚサブチャネル毎に複製及び送信される。
【００１０】
可能な設計において、ＰＰＤＵの一部のフィールドは、回転ファクタシーケンスに基づいて回転される。
（【００１１】以降は省略されています）
