公開番号2025068470
公報種別公開特許公報(A)
公開日2025-04-28
出願番号2023178415
出願日2023-10-16
発明の名称折り畳み式可変物
出願人株式会社竹中工務店
代理人弁理士法人太陽国際特許事務所
主分類E04B 1/344 20060101AFI20250421BHJP(建築物)
要約【課題】形状が変更可能な折り畳み式可変物を得ることを目的とする。

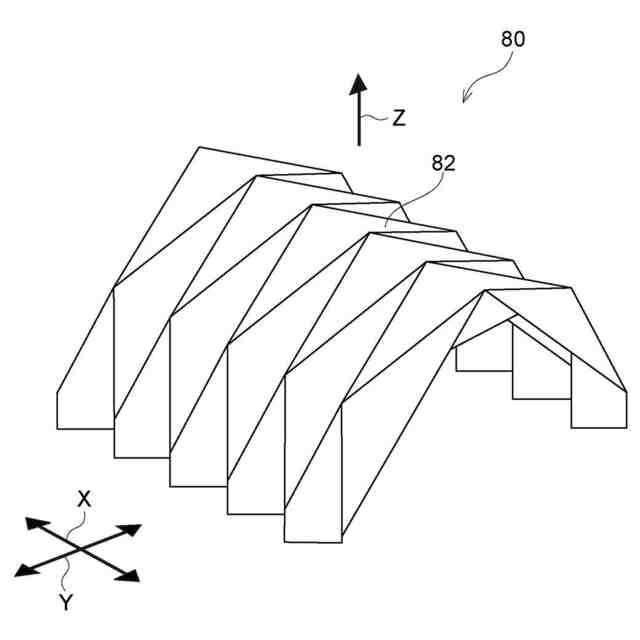

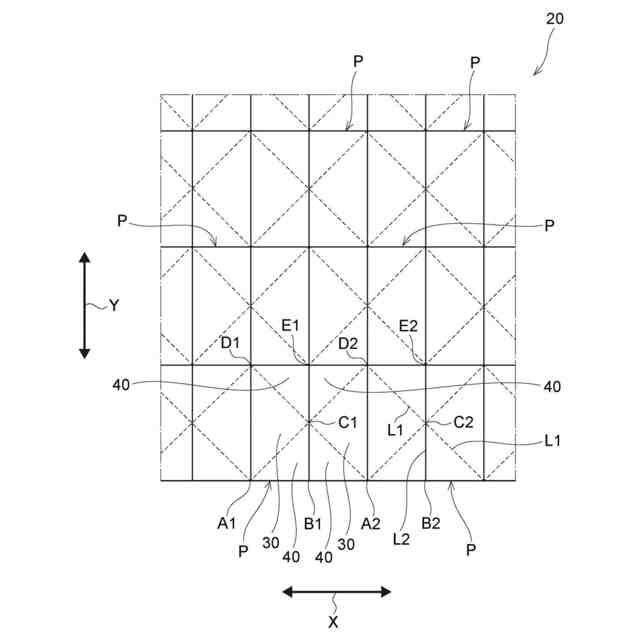

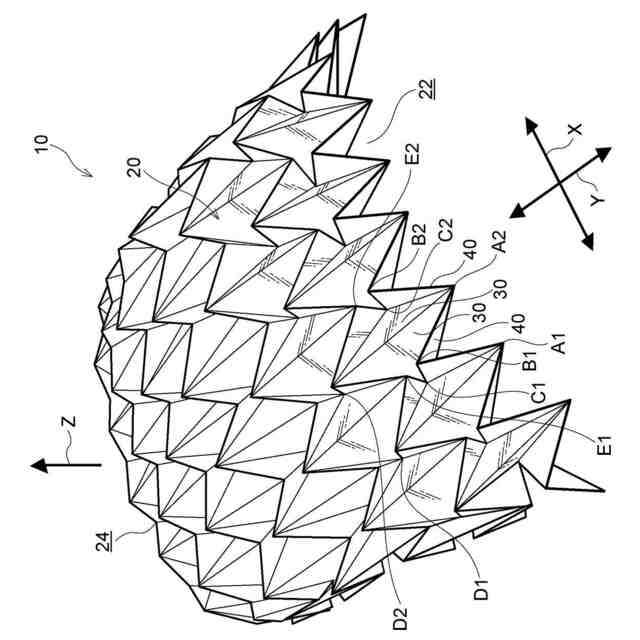

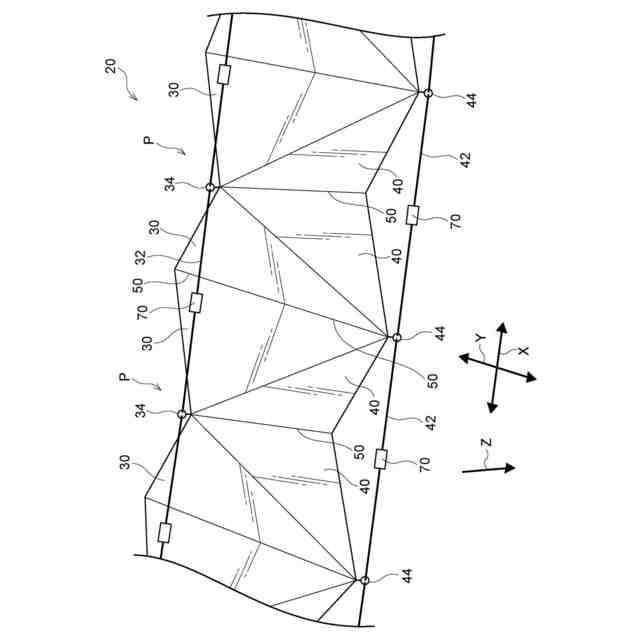

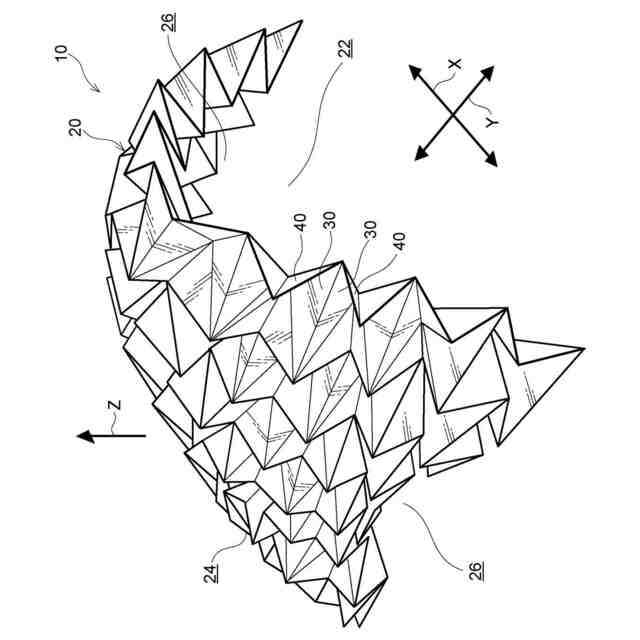

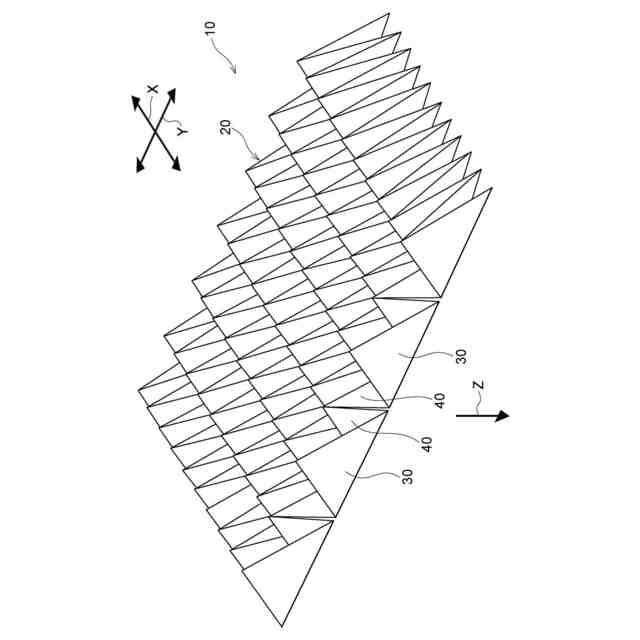

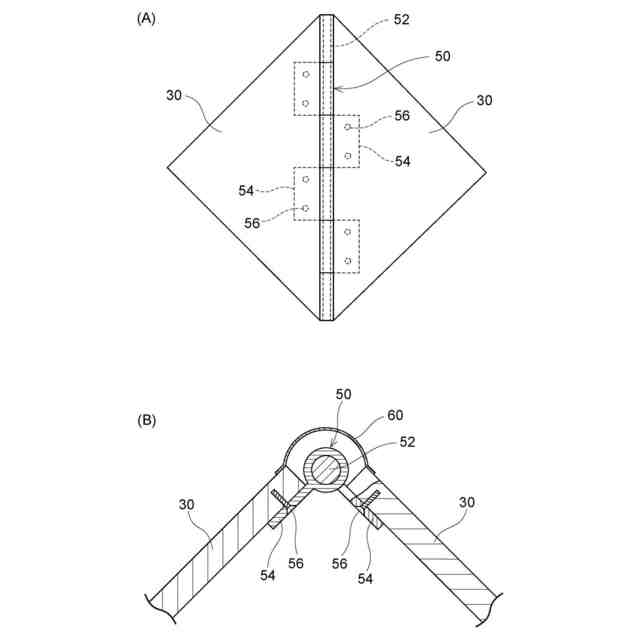

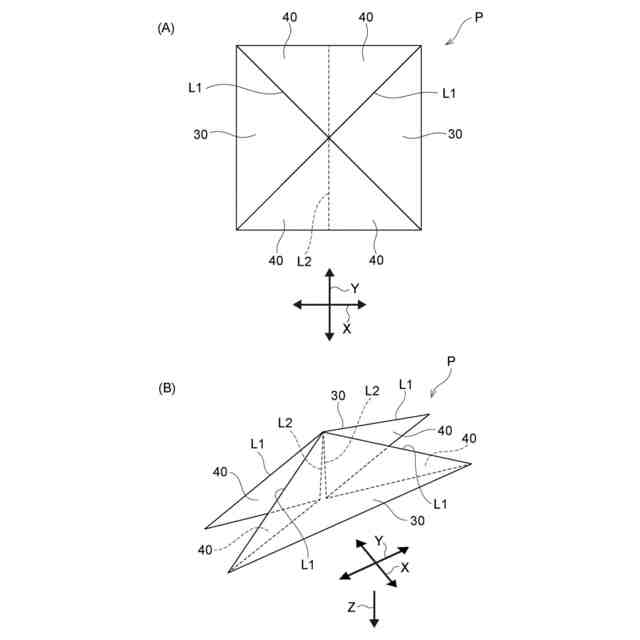

【解決手段】折り畳み式施設10は、隣り合うパネル材30,40が重なるように折り畳まれる折り畳み状態と、隣り合うパネル材30,40が立体的に展開される展開状態とに変形される可変体20と、展開状態において、隣り合うパネル材30,40を接続するヒンジ50を跨いで該パネル材30,40に渡される複数の線材32,42と、展開状態において、隣り合うパネル材30,40に渡される線材32,42の長さを変更し、可変体20の展開形状を変化させる巻取り装置70と、を備える。
【選択図】図6
特許請求の範囲【請求項１】
ヒンジ部を介して折り畳み可能に接続された複数の面状部を有し、複数の前記面状部が折り畳まれる折り畳み状態と、複数の前記面状部が立体的に展開される展開状態とに変形される可変体と、
前記展開状態において、隣り合う前記面状部を接続するヒンジ部を跨いで該面状部に渡される複数の線材と、
前記展開状態において、隣り合う前記面状部に渡される前記線材の長さを変更し、前記可変体の展開形状を変化させる展開形状変更手段と、
を備える折り畳み式可変物。
続きを表示（約 150 文字）【請求項２】
前記展開形状変更手段は、隣り合う前記面状部を連結する前記線材にそれぞれ設けられる、
請求項１に記載の折り畳み式可変物。
【請求項３】
前記展開形状変更手段は、前記線材を巻き取る巻取り装置を含む、
請求項１又は請求項２に記載の折り畳み式可変物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、折り畳み式可変物に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
凹凸形状によって、面外剛性が高められた屋根や床等の構造部材が知られている（例えば、特許文献１参照）。
【０００３】
また、板材を複数組み合わせた立体的な剛体と、複数の剛体同士を、張力を作用させつつ連結する連結部材とを備えるテンセグリティ構造物が知られている（例えば、特許文献２参照）。
【０００４】
さらに、テンセグリティ構造（テンセグリッド構造）を改良した屋根ユニットが知られている（例えば、特許文献３参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－００２５７７号公報
特開２０２３－０５８９２３号公報
特開２０２１－０１４７１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、例えば、パビリオン、及び避難所等の施設や、パーティション、日除け、及び雨除け等の設備では、用途や周辺環境に応じてその形状を変更したい、との要望がある。
【０００７】
本発明は、上記の事実を考慮し、展開形状を変更可能な折り畳み式可変物を得ることを目的とする。
【課題を解決するための手段】
【０００８】
請求項１に記載の折り畳み式可変物は、ヒンジ部を介して折り畳み可能に接続された複数の面状部を有し、複数の前記面状部が折り畳まれる折り畳み状態と、複数の前記面状部が立体的に展開される展開状態とに変形される可変体と、前記展開状態において、隣り合う前記面状部を接続するヒンジ部を跨いで該面状部に渡される複数の線材と、前記展開状態において、隣り合う前記面状部に渡される前記線材の長さを変更し、前記可変体の展開形状を変化させる展開形状変更手段と、を備える。
【０００９】
請求項１に係る折り畳み式可変物によれば、可変体は、ヒンジ部を介して折り畳み可能に接続された複数の面状部を有する。この可変体は、複数の面状部が折り畳まれる折り畳み状態と、複数の面状部が立体的に展開される展開状態とに変形される。
【００１０】
複数の線材は、展開状態において、隣り合う面状部を接続するヒンジ部を跨いで、これらの面状部に渡される。展開形状変更手段は、展開状態において、隣り合う面状部に渡される線材の長さを変更し、可変体の展開形状を変化させる。
（【００１１】以降は省略されています）
