特許ウォッチ

公開番号2025067658
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2023177802
出願日2023-10-13
発明の名称トナー用結着樹脂組成物
出願人花王株式会社
代理人個人,個人
主分類G03G 9/087 20060101AFI20250417BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】粉砕性に優れ、かつ、印字物の耐擦過性に優れるトナー用結着樹脂組成物、及び該結着樹脂組成物を含有した静電荷像現像用トナーに関すること。
【解決手段】アルコール成分と、カルボン酸成分と、水酸基を有する炭化水素ワックスとの重縮合物である非晶性ポリエステル樹脂Aを含有するトナー用結着樹脂組成物であって、前記非晶性ポリエステル樹脂Aの数平均分子量が3,000以上であり、50℃での損失正接が0.30以下であって、前記カルボン酸成分が、脂肪族ジカルボン酸系化合物を3モル%以上25モル%以下含有し、前記水酸基を有する炭化水素ワックスの含有量が、前記アルコール成分と前記カルボン酸成分の総量100質量部に対して、1質量部以上6質量部以下である、トナー用結着樹脂組成物、及び該結着樹脂組成物を含有した静電荷像現像用トナー。
【選択図】なし
特許請求の範囲【請求項１】
アルコール成分と、カルボン酸成分と、水酸基を有する炭化水素ワックスとの重縮合物である非晶性ポリエステル樹脂Ａを含有するトナー用結着樹脂組成物であって、前記非晶性ポリエステル樹脂Ａの数平均分子量が３，０００以上であり、５０℃での損失正接が０．３０以下であって、前記カルボン酸成分が、脂肪族ジカルボン酸系化合物を３モル％以上２５モル％以下含有し、前記水酸基を有する炭化水素ワックスの含有量が、前記アルコール成分と前記カルボン酸成分の総量１００質量部に対して、１質量部以上６質量部以下である、トナー用結着樹脂組成物。
続きを表示（約 260 文字）【請求項２】
非晶性ポリエステル樹脂Ａの軟化点が、９０℃以上１２０℃以下である、請求項１記載のトナー用結着樹脂組成物。
【請求項３】
脂肪族ジカルボン酸系化合物の炭素数が、４以上６以下である、請求項１又は２記載のトナー用結着樹脂組成物。
【請求項４】
脂肪族ジカルボン酸系化合物が不飽和脂肪族ジカルボン酸系化合物である、請求項１～３いずれか記載のトナー用結着樹脂組成物。
【請求項５】
請求項１～４いずれか記載のトナー用結着樹脂組成物を含有する、静電荷像現像用トナー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子写真法、静電記録法、静電印刷法等において形成される潜像の現像に用いられるトナー用結着樹脂組成物及び該結着樹脂組成物を含有した静電荷像現像用トナーに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
電子写真の分野においては、電子写真システムの発展に伴い、高画質化及び高速化に対応した静電荷像現像用トナー（以下、単に「トナー」ともいう）の開発が求められている。例えば、マシンの高速化によって、定着時に記録紙に塗工されたトナーへ加わる熱量が低下するため、トナーにより優れた低温定着性が要求されている。また、最低定着温度を下げるとともに、高温オフセット発生温度を上げることにより、定着温度幅が広がり、省エネルギー化、高温オフセットの発生を抑えることによる高画質化の要求を満たすことができる。そのため、定着温度幅が広いトナー用結着樹脂及びトナーへの要望は高い。
【０００３】
一方、定着性や帯電性に優れた結着樹脂として、炭化水素ワックス又は水酸基を有する炭化水素ワックスを用いたポリエステル樹脂が報告されている（特許文献１～３参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－９０８５２号公報
特開２０１３－２２８７０７号公報
特開２００７－９３８０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
一般に、低温定着性に優れたトナー用結着樹脂は、粉砕性に優れトナーの生産性が高いが、耐高温オフセット性が低く、印字物の耐擦過性が不十分である。一方、高温オフセット発生温度が高いトナー用結着樹脂は、印字物の耐擦過性に優れるが、粉砕性が悪く、トナーの生産性が低下する。
【０００６】
耐高温オフセット性は、結着樹脂を高分子量化することで改善できることが知られている。一方で、結着樹脂の高分子量化は耐擦過性の改善にも有効であるが、結着樹脂を高分子量化することで、粉砕性が悪化し、生産性が低下する。
【０００７】
そのため、粉砕性に優れ、かつ、印字物の耐擦過性に優れたトナー用結着樹脂及びトナーへの要望は高い。
【０００８】
しかしながら、特許文献１及び２に開示されているトナー用結着樹脂では、印字物の耐擦過性に優れるものの、粉砕性が不十分であることが判明した。また、特許文献３に開示されているトナー用結着樹脂では、粉砕性に優れるものの、印字物の耐擦過性が不十分であることが判明した。
【０００９】
本発明は、粉砕性に優れ、かつ、印字物の耐擦過性に優れるトナー用結着樹脂組成物、及び該結着樹脂組成物を含有した静電荷像現像用トナーに関する。
【課題を解決するための手段】
【００１０】
本発明は、
〔１〕アルコール成分と、カルボン酸成分と、水酸基を有する炭化水素ワックスとの重縮合物である非晶性ポリエステル樹脂Ａを含有するトナー用結着樹脂組成物であって、前記非晶性ポリエステル樹脂Ａの数平均分子量が３，０００以上であり、５０℃での損失正接が０．３０以下であって、前記カルボン酸成分が、脂肪族ジカルボン酸系化合物を３モル％以上２５モル％以下含有し、前記水酸基を有する炭化水素ワックスの含有量が、前記アルコール成分と前記カルボン酸成分の総量１００質量部に対して、１質量部以上６質量部以下である、トナー用結着樹脂組成物、並びに
〔２〕前記〔１〕記載のトナー用結着樹脂組成物を含有する、静電荷像現像用トナー
に関する。
【発明の効果】

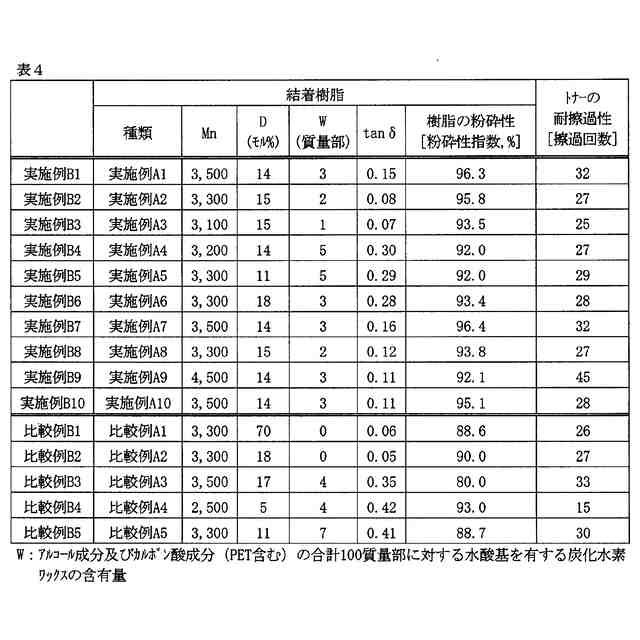

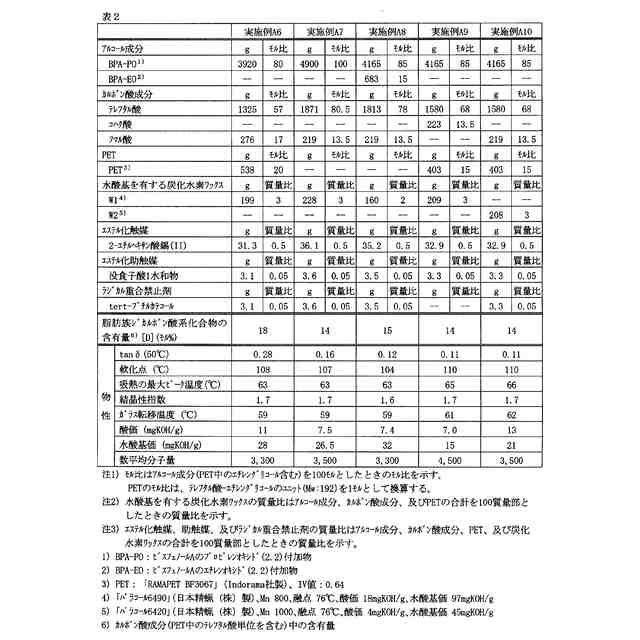

（【００１１】以降は省略されています）

関連特許
