公開番号2025064892
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2024083288
出願日2024-05-22
発明の名称遠心乾燥方法および遠心乾燥機
出願人株式会社スギノマシン
代理人弁理士法人グローバル・アイピー東京
主分類F26B 5/08 20060101AFI20250410BHJP(乾燥)
要約【課題】遠心乾燥によってワークの止まり穴の内部を脱水する。
【解決手段】複数の止まり穴5b、5dを有する乾燥対象物5の遠心乾燥方法であって、複数の止まり穴5b、5dのうちの第1の止まり穴5bの開口が下方を向く第1姿勢6で、乾燥対象物5を回転台15に設置し、上下方向に延びる回転軸1を中心に、第1姿勢6の乾燥対象物5を回転台15と共に回転させる、遠心乾燥方法。
【選択図】図1
特許請求の範囲【請求項１】
複数の止まり穴を有する乾燥対象物の遠心乾燥方法であって、
前記複数の止まり穴のうちの第１の止まり穴の開口が下方を向く第１姿勢で、前記乾燥対象物を回転台に設置し、
上下方向に延びる回転軸を中心に、前記第１姿勢の前記乾燥対象物を前記回転台と共に回転させる、
遠心乾燥方法。
続きを表示（約 1,800 文字）【請求項２】
前記複数の止まり穴のうち前記第１の止まり穴とは開口が異なる方向を向く第２の止まり穴が下方を向く第２姿勢となるように、水平方向に延びる傾動軸を中心に前記乾燥対象物を傾動し、
前記回転軸を中心に、前記第２姿勢の前記乾燥対象物を前記回転台と共に回転させる、
請求項１に記載の遠心乾燥方法。
【請求項３】
傾動装置を接続位置に移動して、傾動テーブルの第１のカップリングに前記傾動装置の第２のカップリングを接続するとともに、前記傾動テーブルの姿勢を回転自在とし、
前記傾動装置を退避位置に移動して、前記第１のカップリングから前記第２のカップリングを離間するとともに、前記傾動テーブルのピン穴にプランジャを挿入して、前記傾動テーブルの姿勢を支持する、
請求項１又は２に記載の遠心乾燥方法。
【請求項４】
前記第２の止まり穴が側方かつ径方向外側を向く第３姿勢となるように、前記傾動軸を中心に前記乾燥対象物を傾動し、
前記回転軸を中心に、前記第３姿勢の前記乾燥対象物を前記回転台と共に回転させる、
請求項２又は３に記載の遠心乾燥方法。
【請求項５】
前記複数の止まり穴は、谷径が６ｍｍ以上、１０ｍｍ以下の雌ねじである、
請求項１～４のいずれかに記載の遠心乾燥方法。
【請求項６】
前記回転軸を中心とする前記乾燥対象物の回転半径よりも外側に配置されるノズルから、前記乾燥対象物に向けて乾燥空気を吹き付ける、
請求項１～５のいずれかに記載の遠心乾燥方法。
【請求項７】
複数の止まり穴を有する乾燥対象物を遠心乾燥する遠心乾燥機であって、
上下方向に延びる回転軸を中心に回転する回転台と、
前記回転台に設置され、水平方向に延びる傾動軸を中心に傾動する傾動テーブルと、
前記複数の止まり穴のうちの第１の止まり穴の開口が下方を向く第１姿勢と、前記第１の止まり穴とは開口が異なる方向を向く第２の止まり穴が下方を向く第２姿勢とで前記傾動軸を中心に前記乾燥対象物を傾動可能な傾動装置と、
を有する、遠心乾燥機。
【請求項８】
前記傾動装置は、
前記傾動軸に配置される第１のカップリングと、
前記傾動装置に配置される第２のカップリングであって、前記回転台が原位置にあるときに、前記第１のカップリングに接続する接続位置と、前記第１のカップリングと離間して前記回転台が回転可能になる退避位置とを往復可能な第２のカップリングと、
前記第２のカップリングと接続され、前記第２のカップリングを回転する傾動駆動機と、
前記傾動装置に配置され、前記傾動テーブルを前記第１姿勢又は前記第２姿勢のいずれかに保持する姿勢保持部と、
を有する、請求項７に記載の遠心乾燥機。
【請求項９】
前記姿勢保持部は、前記第２のカップリングが前記接続位置にあるときに、前記傾動テーブルの回転を許容し、前記第２のカップリングが前記退避位置にあるときに、前記傾動テーブルの回転を規制する、
請求項８に記載の遠心乾燥機。
【請求項１０】
前記姿勢保持部は、
前記第１カップリングの軸方向に延びる進退ガイドと、
前記進退ガイドに配置され、前記第２のカップリングを支持し、前記第２のカップリングと一体に前記接続位置と前記退避位置との間を移動する支持ブラケットと、
前記傾動テーブルに配置されたピン穴と、
前記回転台に配置されるプランジャであって、前記ピン穴に挿入される挿入位置と、前記ピン穴から離脱する抜出位置とを往復可能なプランジャと、
前記プランジャを、前記挿入位置から前記抜出位置に向かって付勢する弾性体と、
前記支持ブラケットに配置されるプッシャと、
前記支持ブラケットが前記接続位置に移動するときに、前記プランジャを前記ピン穴から引き抜く解放レバーであって、
前記回転台に揺動可能に支持される支点と、
前記プッシャによって押し込まれる作用点と、
前記プランジャを引き抜く力点と、
を有する解放レバーと、
を有する、請求項８又は９に記載の遠心乾燥機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、止まり穴を有する乾燥対象物の遠心乾燥方法および遠心乾燥機に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
洗浄室に設けた回転テーブルに治具で固定したワークを、ブローノズルと噴水ノズルから発するエアと水で洗浄し、回転テーブルの遠心力でワークを脱水する洗浄・脱水装置が提案されている（特願平８－３０４０８３。以下、特許文献１）。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
特許文献１の洗浄・脱水装置によれば、洗浄後に、ワークのタップ穴のエアブローを行い、回転テーブルを高速回転して脱水する。エアブローを行うためには、空気を圧縮する必要があり、大きな動力を必要とする。圧縮空気を工場から供給する場合、圧力損失により電力量が増加する。
本発明は、遠心乾燥によってワークの止まり穴の内部を脱水することを目的とする。
【課題を解決するための手段】
【０００４】
本発明の第１の観点は、
複数の止まり穴を有する乾燥対象物の遠心乾燥方法であって、
前記複数の止まり穴のうちの第１の止まり穴の開口が下方を向く第１姿勢で、前記乾燥対象物を回転台に設置し、
上下方向に延びる回転軸を中心に、前記第１姿勢の前記乾燥対象物を前記回転台と共に回転させる、
遠心乾燥方法である。
【０００５】
本発明の第２の観点は、
複数の止まり穴を有する乾燥対象物を遠心乾燥する遠心乾燥機であって、
上下方向に延びる回転軸を中心に回転する回転台と、
前記回転台に設置され、水平方向に延びる傾動軸を中心に傾動する傾動テーブルと、
前記複数の止まり穴のうちの第１の止まり穴の開口が下方を向く第１姿勢と、前記第１の止まり穴とは開口が異なる方向を向く第２の止まり穴が下方を向く第２姿勢とで前記傾動軸を中心に前記乾燥対象物を傾動可能な傾動装置と、
を有する、遠心乾燥機である。
【０００６】
本発明の第３の観点は、
複数の止まり穴を有する乾燥対象物の遠心乾燥方法であって、
前記複数の止まり穴のうちの第１の止まり穴の開口が下方を向く第１姿勢で、前記乾燥対象物を回転台に設置し、
上下方向に延びる回転軸を中心に、前記第１姿勢の前記乾燥対象物を前記回転台と共に回転させ、
傾動装置が接続位置に移動して、傾動テーブルの第３のカップリングに前記傾動装置の第４のカップリングを接続するとともに、第２のプッシャが移動して、中空傾動軸の内部でクランプ軸を解放位置に押し込み、係止体が前記回転台の受容体から引き抜かれ、前記傾動テーブルの姿勢を回転自在とし、
前記傾動装置が退避位置に移動して、前記第３のカップリングから前記第４のカップリングが離間するとともに、弾性体の弾性力によって、前記クランプ軸が保持位置に移動し、前記受容体に前記係止体が挿入され、前記傾動テーブルの姿勢を支持する、
遠心乾燥方法である。
【０００７】
下方は、鉛直下向きを含む。
回転台は、傾動テーブルを第１姿勢や第２姿勢で保持して、回転できる。
傾動角度は、例えば、１８０度、９０度である。例えば、第２の止まり穴が第１姿勢で傾斜する方向に開口するときは、第２姿勢は、第２の止まり穴が鉛直下向きになるように傾動して第２姿勢としても良い。
傾動装置は、進退装置を有しても良い。進退装置は、支持ブラケットを退避位置と接続位置との間で進退させる。
傾動駆動機は、支持ブラケットに支持されて良い。
傾動装置は、傾動テーブルを、第１姿勢や第２姿勢や第３姿勢に傾動させる。姿勢保持部は、傾動テーブルを、第１姿勢や第２姿勢や第３姿勢に保持する。
【０００８】
係止体は、多数の突起を有しても良い。突起は、例えば、傾動軸に対して径方向に延びて良い。受容体は、多数の凹部を有しても良い。受容体は、係止体と嵌合する。凹部は、例えば、傾動軸に対して径方向に延びて良い。係止体と受容体は、円筒状の端面で結合するカップリングであっても良い。係止体と受容体は、傾動軸を中心とする円筒の一部の端面で有って良い。係止体は、凸歯を有して良い。受容体は、凹歯を有して良い。
【発明の効果】
【０００９】
本発明によれば、遠心乾燥によってワークの止まり穴の内部を脱水できる。
【図面の簡単な説明】
【００１０】

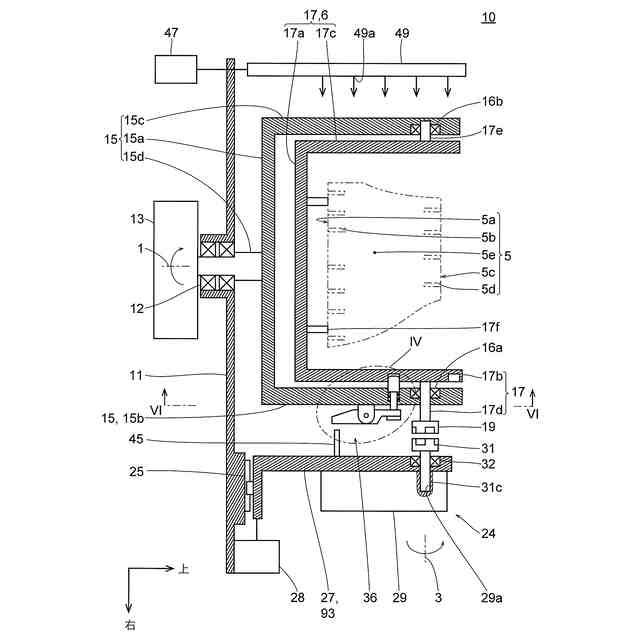

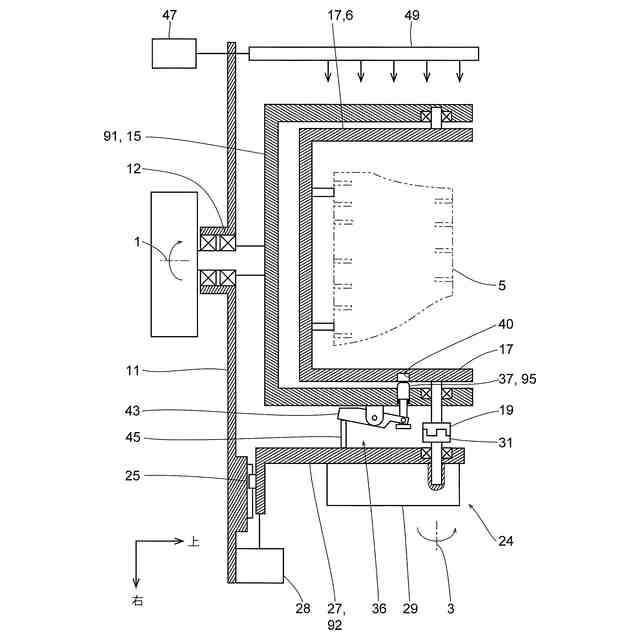

実施形態１の乾燥機の断面図

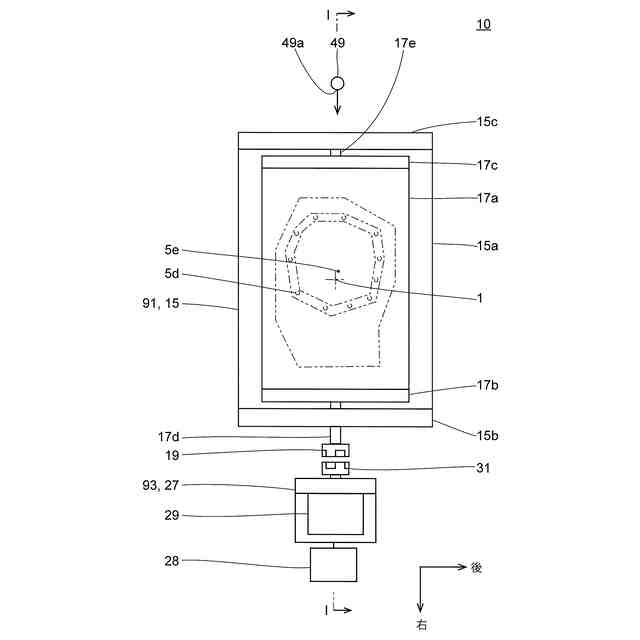

実施形態１の乾燥機の平面図

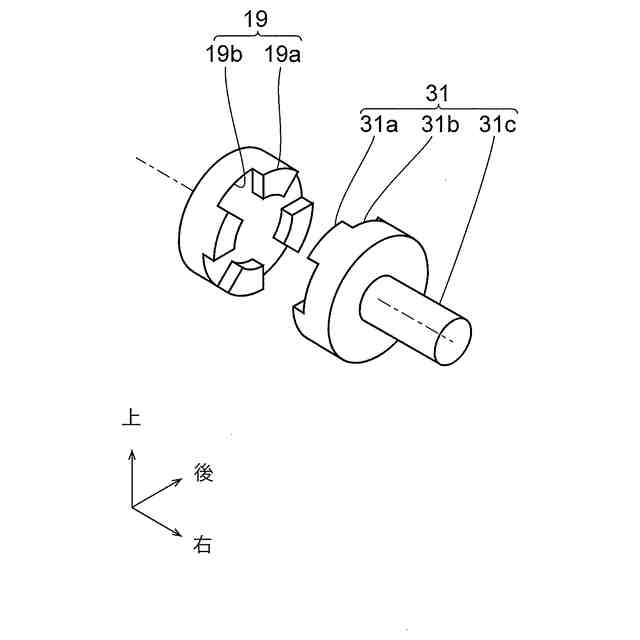

実施形態１のカップリングの斜視図

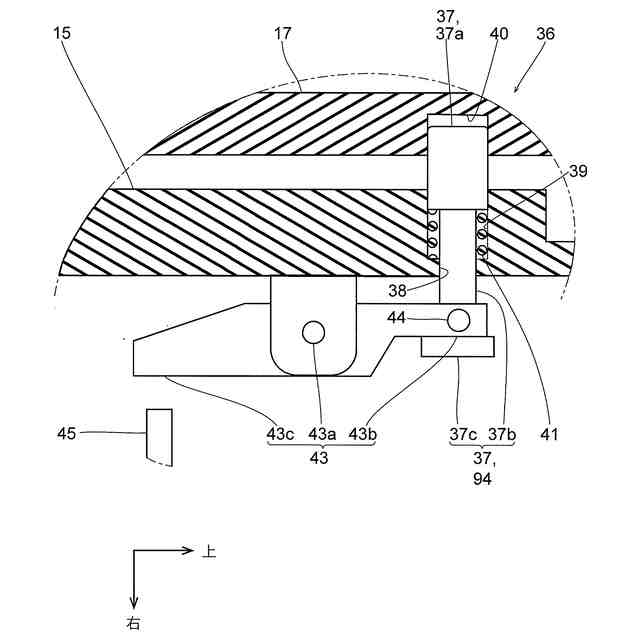

図１のＩＶ部拡大図

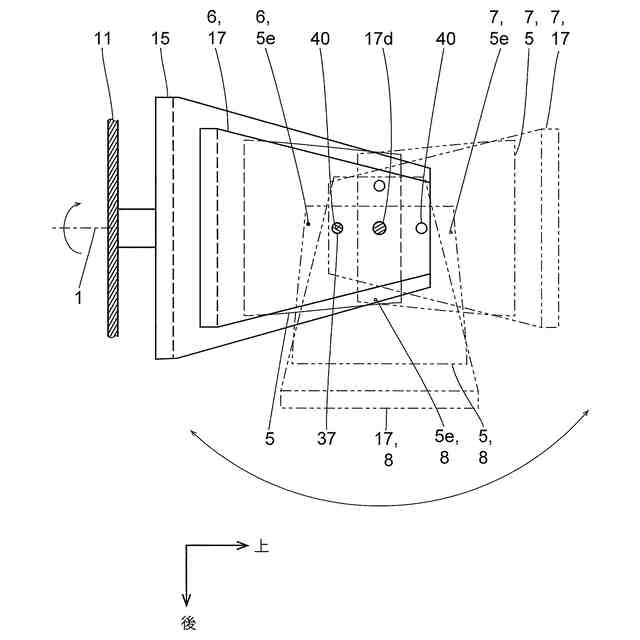

実施形態１の傾動テーブル傾動の状況を示す断面図
図１のＶＩ－ＶＩ線断面図

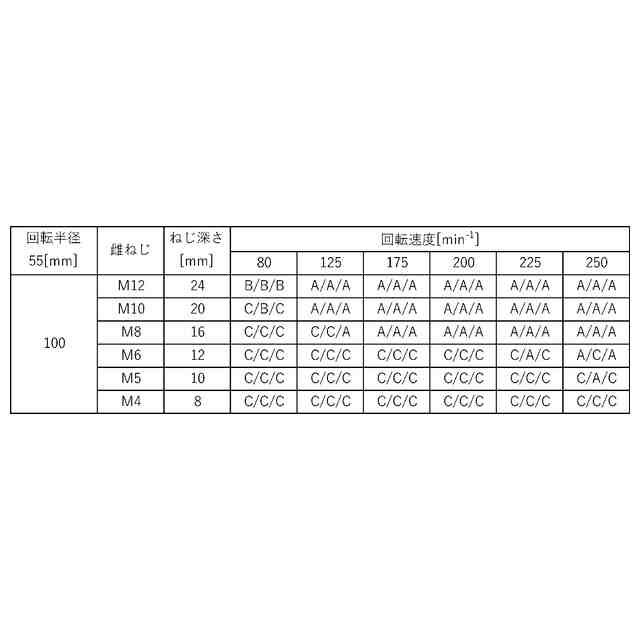

実施例１の遠心乾燥テスト方法

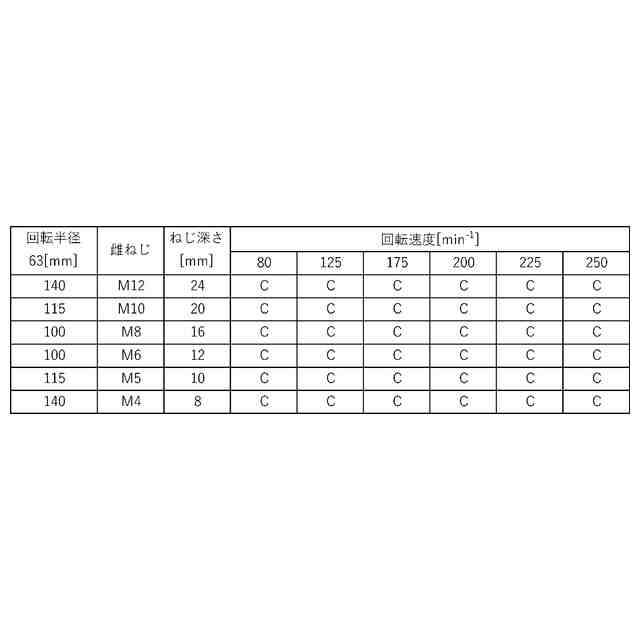

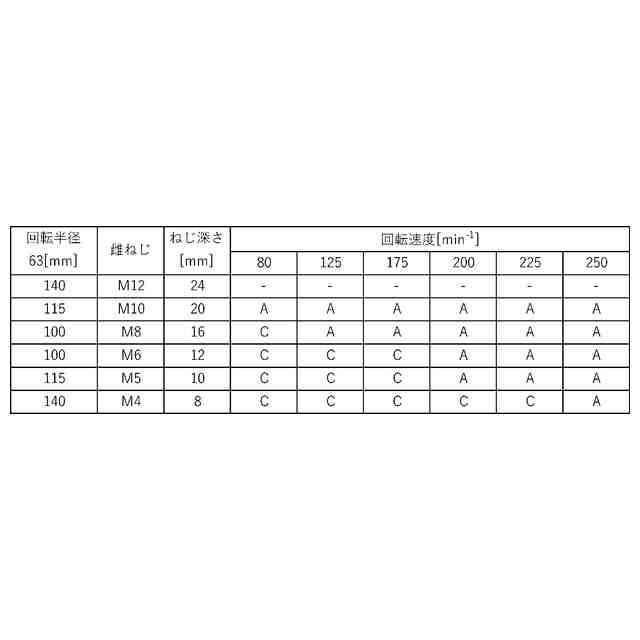

実施例２の遠心乾燥テスト方法
実施形態２の乾燥機の断面図
図９のＸ部拡大図
実施形態２の傾動テーブル傾動の状況を示す断面図
図１１のＸＩＩ部拡大図
【発明を実施するための形態】
（【００１１】以降は省略されています）
