公開番号2025064332
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023173995
出願日2023-10-06
発明の名称評価方法、プログラム及び情報処理装置
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類A61B 5/11 20060101AFI20250410BHJP(医学または獣医学;衛生学)
要約【課題】ユーザの走歩行時における全体的な動きをより改善するための情報が得られる評価方法、プログラム及び情報処理装置を提供する。
【解決手段】評価方法では、走歩行時における走歩行者の第1部位の動きに係る第1計測データと、走歩行時における走歩行者の第1部位以外の第2部位の動きに係る第2計測データとを取得し、第1計測データから得られる腰の動きに係る第1周期変化、及び第2計測データから得られる第1部位の動きに係る第2周期変化に基づいて、第1周期変化及び第2周期変化の連動性に係る指標値を算出する。
【選択図】図9
特許請求の範囲【請求項１】
走歩行時における走歩行者の第１部位の動きに係る第１計測データと、前記走歩行時における前記走歩行者の前記第１部位以外の第２部位の動きに係る第２計測データとを取得し、
前記第１計測データから得られる前記第１部位の動きに係る第１周期変化、及び前記第２計測データから得られる前記第２部位の動きに係る第２周期変化に基づいて、前記第１周期変化及び前記第２周期変化の連動性に係る指標値を算出する、
評価方法。
続きを表示（約 1,200 文字）【請求項２】
前記第１計測データに基づいて前記第１部位の動きに係る第１周期変化を示す第１パラメータを算出し、
前記第２計測データに基づいて前記第２部位の動きに係る第２周期変化を示す第２パラメータを算出し、
前記第１パラメータの第１変化特性及び前記第２パラメータの第２変化特性に基づいて、前記指標値を算出する、
請求項１記載の評価方法。
【請求項３】
前記第１変化特性として前記第１パラメータの前記第１周期変化におけるある特徴を示すタイミングである第１基準タイミングを特定し、前記第２変化特性として前記第２パラメータの前記第２周期変化におけるある特徴を示すタイミングである第２基準タイミングを特定し、
前記第１基準タイミングと前記第２基準タイミングのずれ幅を前記指標値として算出する、請求項２記載の評価方法。
【請求項４】
前記ずれ幅は、前記第１周期変化の変化周期又は前記第２周期変化の変化周期に基づいて正規化された値である、請求項３記載の評価方法。
【請求項５】
前記第１部位の動き及び前記第２部位の動きは、一方の周期長が他方の周期長の２以上の整数倍である、請求項１記載の評価方法。
【請求項６】
前記走歩行時の前記指標値の時間変化に基づいて、前記走歩行の評価を出力する、
請求項１～５のいずれか一項に記載の評価方法。
【請求項７】
前記走歩行者のある基準状態における前記指標値に対する前記走歩行時の前記指標値の比較結果の推移に基づいて、前記走歩行の評価を出力する、
請求項６記載の評価方法。
【請求項８】
前記第１部位は、腰であり、
前記第２部位は、腕又は脚部であり、
前記第１計測データは、前記腰に装着されたセンサにより計測されたデータであり、
前記第２計測データは、前記腕又は前記脚部に装着されたセンサにより計測されたデータである、
請求項１～５のいずれか一項に記載の評価方法。
【請求項９】
前記第２部位は腕であり、
前記第２周期変化は、腕振りである、請求項８記載の評価方法。
【請求項１０】
コンピュータを、
走歩行時における走歩行者の第１部位の動きに係る第１計測データと、前記走歩行時における前記走歩行者の前記第１部位以外の第２部位の動きに係る第２計測データとを取得する取得手段、
前記第１計測データから得られる前記第１部位の動きに係る第１周期変化、及び前記第２計測データから得られる前記第２部位の動きに係る第２周期変化に基づいて、前記第１周期変化及び前記第２周期変化の連動性に係る指標値を算出する算出手段、
として機能させるプログラム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明は、評価方法、プログラム及び情報処理装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、ランニングやウォーキングといったアクティビティは、個人が気軽に取り組みやすく、様々な体力レベルの人が実施している。一方で、一人でのアクティビティ、特にトレーニングでは、自己流になりやすく、アクティビティを実行する個人の各々への適切な助言や参考情報が示されにくい。
【０００３】
これに対し、身体の各部に装着されてユーザの走歩行の量及び状態などを計測する計測装置から計測結果を取得し、この計測結果を解析するアクティビティ解析装置や解析システムがある。基本的な算出内容としては、ユーザの移動距離、歩数、歩幅、移動速度などが知られている。特許文献１では、両肩に装着された計測機器の計測データが携帯電話を介して外部サーバに送信されて、外部サーバで歩容が解析されている。歩容としては、姿勢や体の動きなどが含まれる。これらは、指標値として得られるのに加えて、基準となる位置や姿勢に対してアニメーション表示などとして比較され得る。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－１０６３７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、得られた各指標値は、個々の指標値としての評価に留まる。すなわち、複数の指標値の関係性についての適切な評価が足りず、あるパラメータの改善が他のパラメータの悪化につながるなどといった問題が生じ得るという課題があった。
【０００６】
この発明の目的は、ユーザの走歩行時における全体的な動きをより改善するための情報が得られる評価方法、プログラム及び情報処理装置を提供することにある。
【課題を解決するための手段】
【０００７】
上記目的を達成するため、本発明は、
走歩行時における走歩行者の第１部位の動きに係る第１計測データと、前記走歩行時における前記走歩行者の前記第１部位以外の第２部位の動きに係る第２計測データとを取得し、
前記第１計測データから得られる前記第１部位の動きに係る第１周期変化、及び前記第２計測データから得られる前記第２部位の動きに係る第２周期変化に基づいて、前記第１周期変化及び前記第２周期変化の連動性に係る指標値を算出する、
評価方法である。
【発明の効果】
【０００８】
本発明に従うと、ユーザの走歩行時における全体的な動きをより改善するための情報を得ることができるという効果がある。
【図面の簡単な説明】
【０００９】

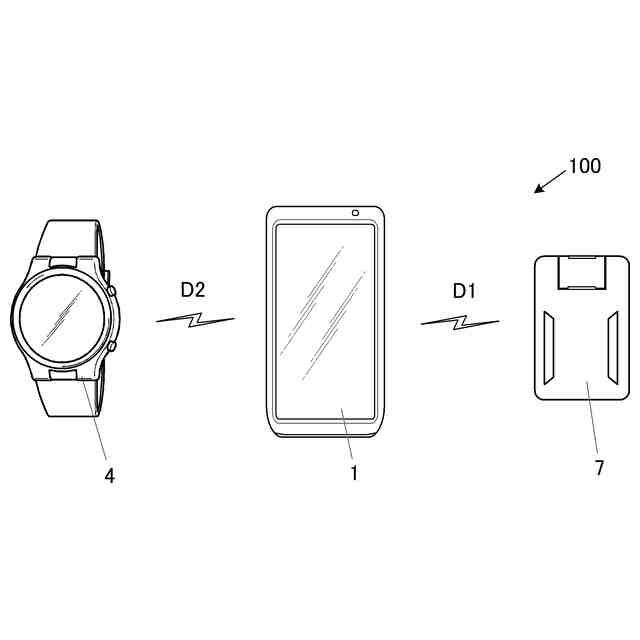

本実施形態の計測システムの全体構成を示す図である。

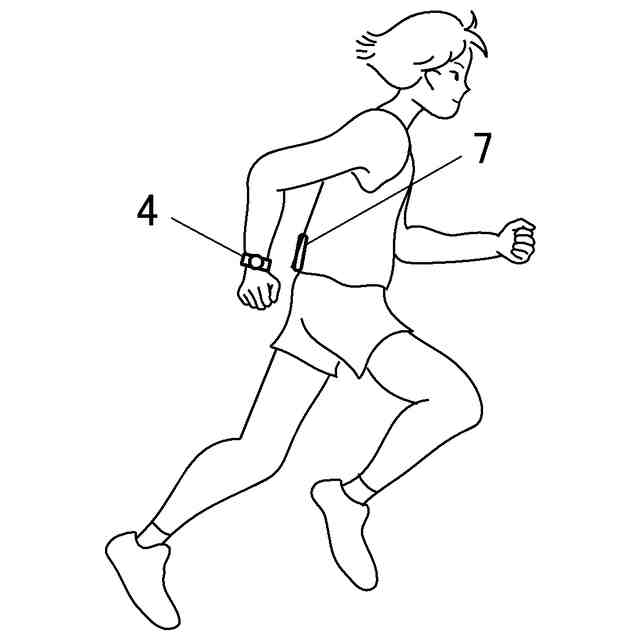

計測装置がユーザに装着された状態を示す。
電子機器の機能構成を示すブロック図である。

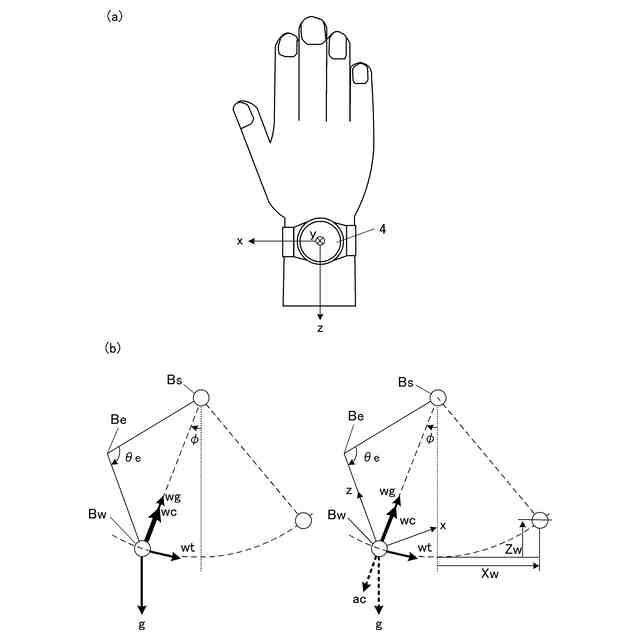

腕における計測装置の加速度センサによる計測について説明する図である。

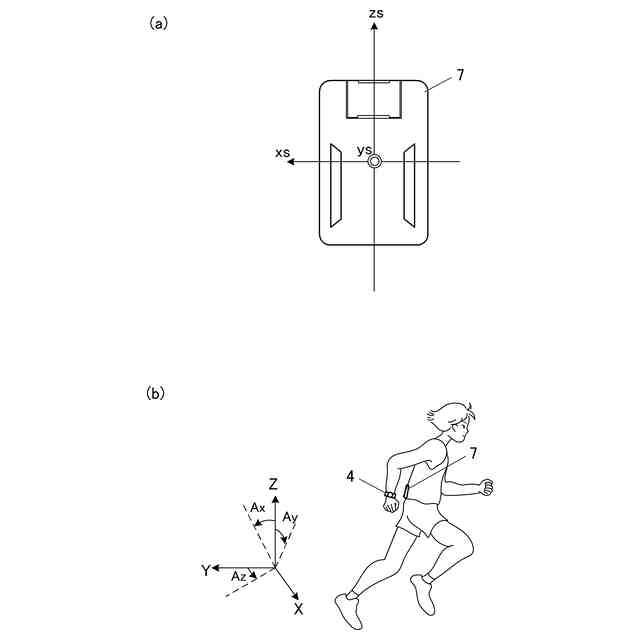

腰における計測装置の各センサによる計測について説明する図である。

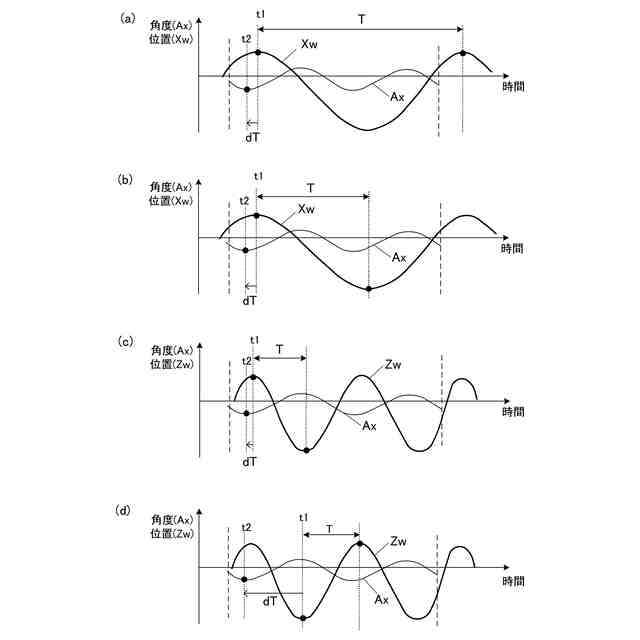

第１基準タイミングと第２基準タイミングの比較パターンの例を示す図である。

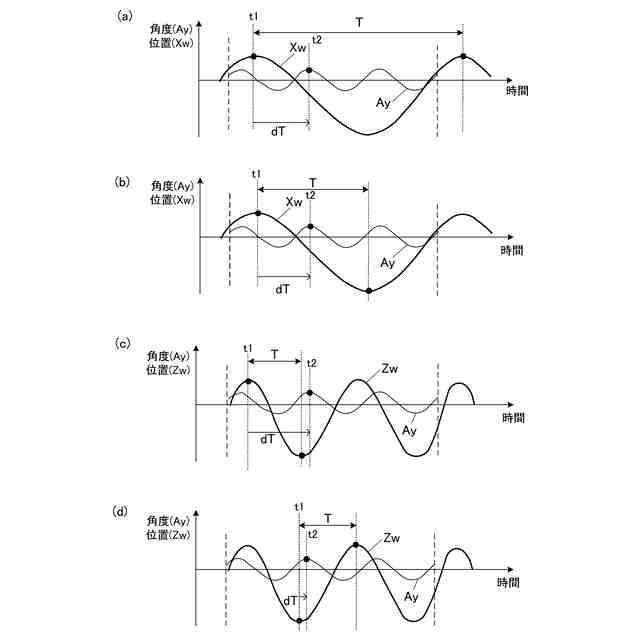

第１基準タイミングと第２基準タイミングの比較パターンの例を示す図である。
第１基準タイミングと第２基準タイミングの比較パターンの例を示す図である。

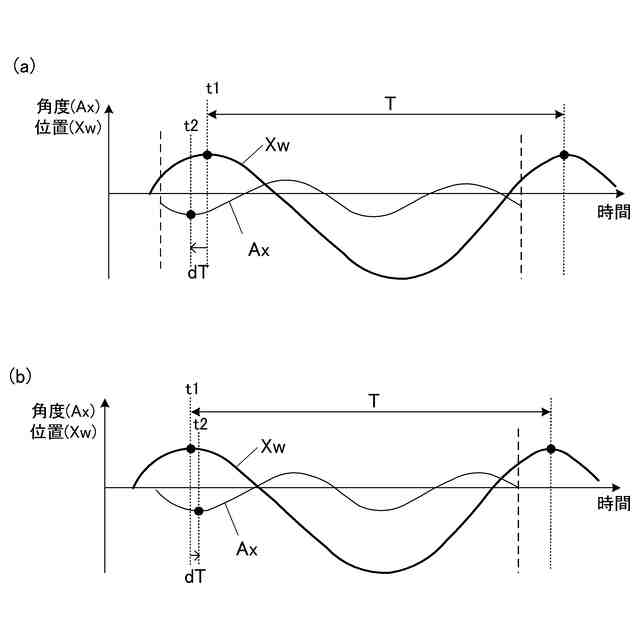

通常時の指標と疲労時の指標の差について説明する図である。
電子機器において実行される評価制御処理の制御手順を示すフローチャートである。
変形例の計測システムの構成図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施の形態を図面に基づいて説明する。
図１は、本実施形態の計測システム１００の全体構成を示す図である。
計測システム１００は、電子機器１、及び計測装置４、７を含む。
（【００１１】以降は省略されています）
