発明の名称譜面立て及び楽器
出願人カシオ計算機株式会社
代理人弁理士法人コスモ国際特許事務所
主分類G10B 3/00 20190101AFI20250409BHJP(楽器;音響)
要約【課題】良好な譜面立て及びこの譜面立てを備える楽器を提供する。
【解決手段】鍵盤楽器10の譜面立て100は、貫通孔131を有するプレート130と、プレート130の前面及び後面のいずれか一方の面側に配置され、貫通孔131に挿通されている凸部116を有する第1部材110と、プレート130の前面及び後面のいずれか他方の面側に配置され、凸部116に対応する凹部200を有する第2部材120と、を備え、前記第1部材又は前記第2部材は、楽譜又は楽譜を表示させる電子機器の下端が載置され得、前記プレートは、前記楽譜又は前記電子機器が立て掛けられ得るように設置される。
【選択図】図6
特許請求の範囲【請求項１】
貫通孔を有するプレートと、
前記プレートの前面及び後面のいずれか一方の面側に配置され、前記プレートの前記貫通孔に挿通されている凸部を有する第１部材と、
前記プレートの前面及び後面のいずれか他方の面側に配置され、前記第１部材の前記凸部に対応する凹部を有する第２部材と、
を備え、
前記第１部材又は前記第２部材は、楽譜又は楽譜を表示させる電子機器の下端が載置され得、前記プレートは、前記楽譜又は前記電子機器が立て掛けられ得るように設置される、
譜面立て。
続きを表示（約 770 文字）【請求項２】
前記楽譜又は前記電子機器が前記プレートに立て掛けられながら前記第１部材又は前記第２部材に載置されている場合には、前記凸部が、前記楽譜又は前記電子機器の下方に設けられる前記凹部へ挿入されている、
請求項１に記載の譜面立て。
【請求項３】
前記プレートは、前記プレートの下側が前記プレートの上側よりも演奏者側に位置するように傾斜した状態で配置されており、
前記第１部材と前記第２部材は、前記傾斜して配置される前記プレートを挟み込んでいる、
請求項１に記載の譜面立て。
【請求項４】
前記第１部材は側面視直角台形状に設けられ、
前記第２部材は前記第１部材の側面視直角台形状の斜辺と対向する斜辺を備える側面視逆直角台形状に設けられる、
請求項３に記載の譜面立て。
【請求項５】
前記プレートの前面側に前記第２部材が配置され、前記プレートの後面側に前記第１部材が配置されている、
請求項１に記載の譜面立て。
【請求項６】
前記凹部は、前記プレートの後面側に配置されている前記第１部材に含まれる前記凸部から伝達される前記第１部材の自重に対抗する対抗部を含む、
請求項５に記載の譜面立て。
【請求項７】
前記凸部は、前記第２部材と前記第１部材とが結合するための第１結合部を有する、
請求項６に記載の譜面立て。
【請求項８】
前記第２部材は、天面に設けられる凹溝部と、前記凹溝部より演奏者側に前記凹溝部と平行に設けられる突条部と、を含む、
請求項１に記載の譜面立て。
【請求項９】
請求項１乃至請求項８の何れかに記載の譜面立てを備える楽器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、譜面立て及び楽器に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来から、鍵盤楽器等の楽器に取り付けられる譜面立てが提供されている。譜面立ては、譜面を立て掛けるように載置するため、一般に、長矩形板状のプレートと、譜面を下から支持する横板と、鍵盤楽器等に取り付けるための取付部材とが組み合わされて設けられている。例えば、特許文献１には、左右方向に長い長矩形に設けられたプレートに、冊子形式かつ開いた状態の譜面の左右二つの角を収容するスリットが設けられた譜面立てが開示されている。この譜面立ては、プレートと、横板と、鍵盤楽器に挿入して譜面立てを固定するための板状の取付部が設けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－２０２７３２号公報
【発明の開示】
【発明が解決しようとする課題】
【０００４】
譜面立てには、厚い譜面の冊子や、タブレット等で譜面を表示した表示デバイスを載置することがある。そうすると、譜面立ての強度や、使い勝手に問題が生じることがある。また、単なる板部材の組合せからなる譜面立てではなく、譜面立てにも高い意匠性が求められることがある。
【０００５】
本発明は、良好な譜面立て及びこの譜面立てを備える楽器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る譜面立ては、貫通孔を有するプレートと、前記プレートの前面及び後面のいずれか一方の面側に配置され、前記プレートの前記貫通孔に挿通されている凸部を有する第１部材と、前記プレートの前面及び後面のいずれか他方の面側に配置され、前記第１部材の前記凸部に対応する凹部を有する第２部材と、を備え、前記第１部材又は前記第２部材は、楽譜又は楽譜を表示させる電子機器の下端が載置され得、前記プレートは、前記楽譜又は前記電子機器が立て掛けられ得るように設置される。
【０００７】
本発明に係る楽器は、上述の譜面立てを備える。
【発明の効果】
【０００８】
本発明によれば、良好な譜面立て及びこの譜面立てを備える楽器を提供することができる。
【図面の簡単な説明】
【０００９】

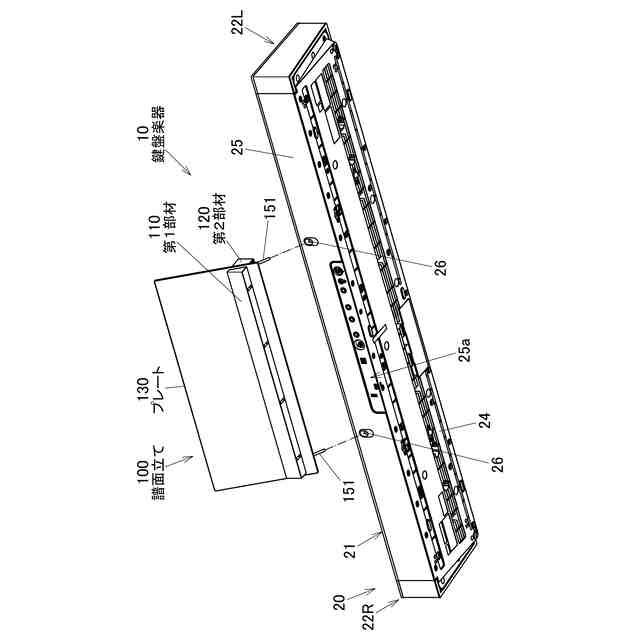

本発明の実施形態に係る楽器である鍵盤楽器を右上前方から見た斜視図である。
本発明の実施形態に係る楽器である鍵盤楽器を左下後方から見た斜視図である。

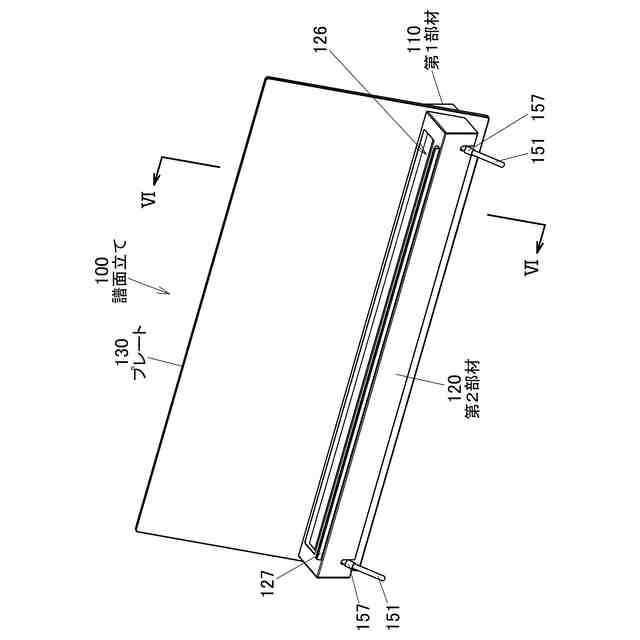

本発明の実施形態に係る譜面立てを右上前方から見た斜視図である。

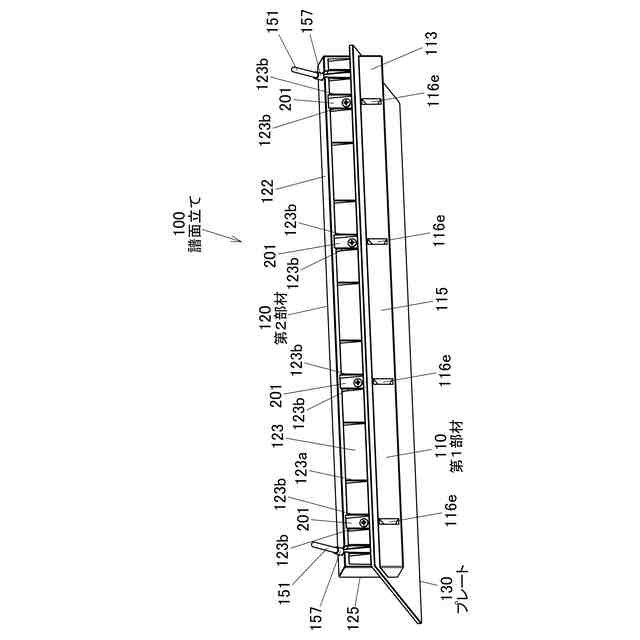

本発明の実施形態に係る譜面立てを下側から見た斜視図である。

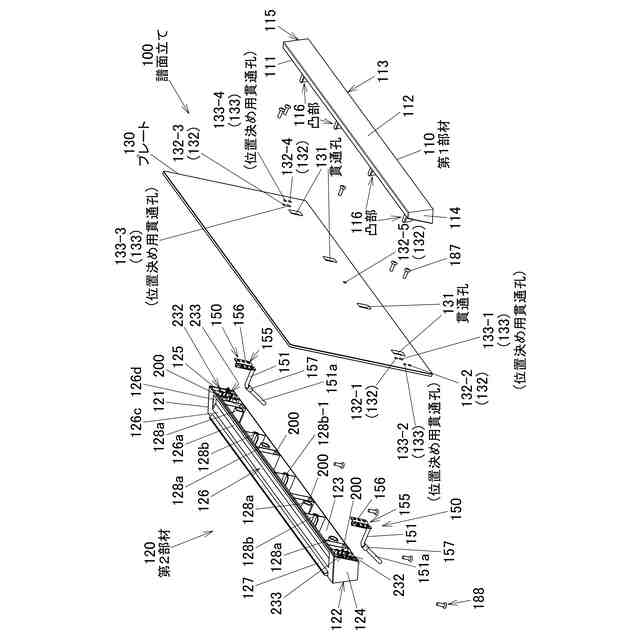

本発明の実施形態に係る譜面立ての分解斜視図である。

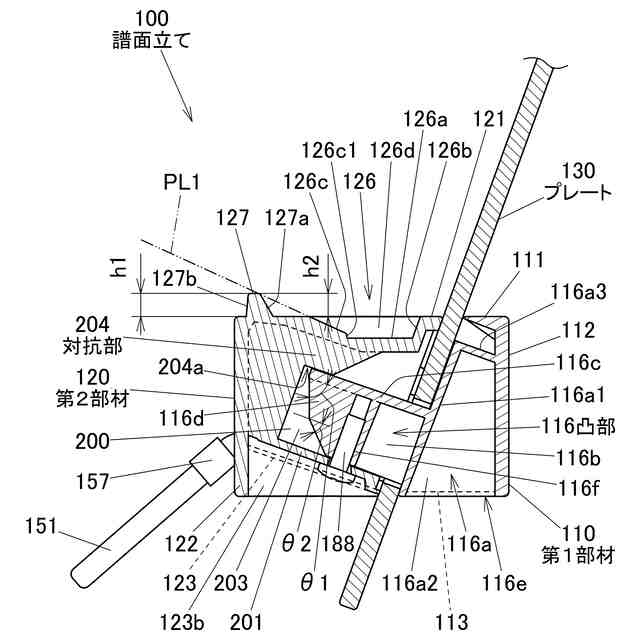

本発明の実施形態に係る譜面立ての図３のＶＩ－ＶＩ断面図である。

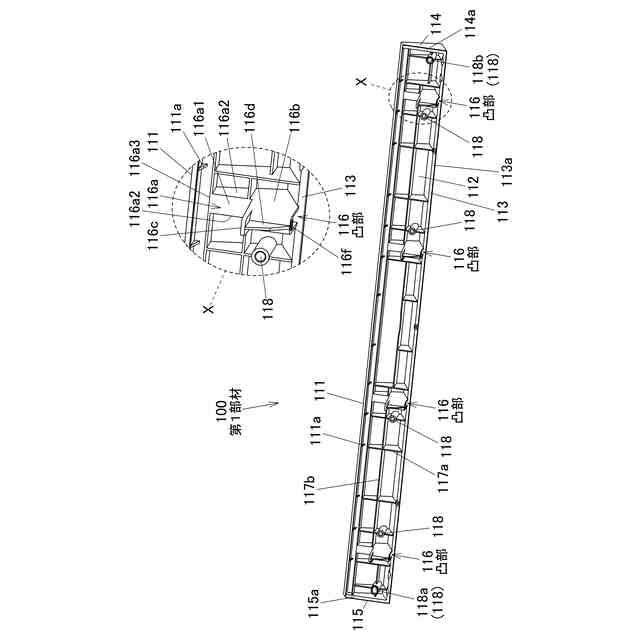

本発明の実施形態に係る譜面立ての第１部材を前方から見た斜視図である。
本発明の実施形態に係る譜面立ての第２部材を後方から見た図である。

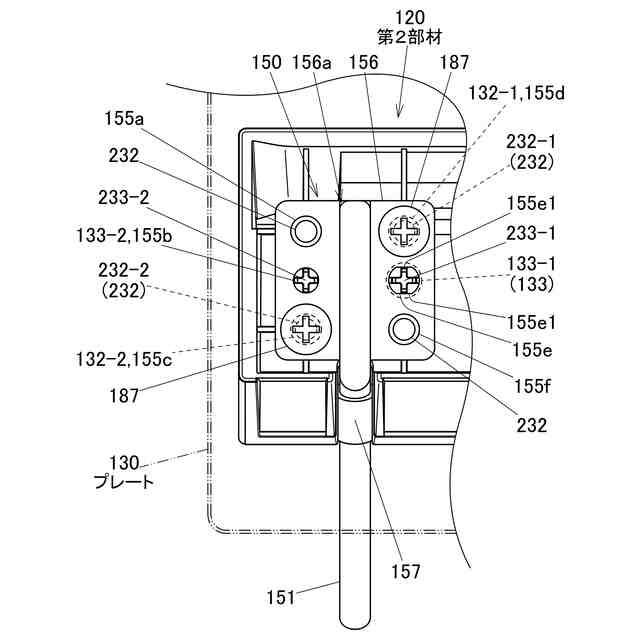

本発明の実施形態に係る譜面立てのプレートを２点鎖線で示し、第１部材を省略して右端周辺を後方から見た拡大図である。
本発明の実施形態に係る譜面立てのプレートを２点鎖線で示し、第１部材を省略して左端周辺を後方から見た拡大図である。
本発明の実施形態に係る鍵盤楽器の図１のＸＩ－ＸＩ断面図である。なお、鍵盤楽器本体の内部構造は一部省略している。
本発明の実施形態に係る鍵盤楽器の図１のＸＩ－ＸＩ断面図に相当する断面図であり、前側に転倒した状態を示す。なお、鍵盤楽器本体の内部構造は一部省略している。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態を図に基づいて説明する。図１に示す楽器としての鍵盤楽器１０は、複数の鍵としての複数の白鍵３と複数の黒鍵４を備えるフルサイズ（８８鍵）の鍵盤５と、ケース２０とを備え、譜面立て１００が取り付けられている。なお、以下の説明においては、鍵盤５の鍵の前後方向ＦＢにおける前を前側Ｆ、鍵の前後方向ＦＢの後を後側Ｂとし、鍵盤５に向かって左を左側Ｌ、右を右側Ｒとする。鍵盤５の鍵の配列方向は、左右方向ＬＲである。また、鍵盤楽器１０の上下方向ＵＬにおいて上を上側Ｕｐ、下を下側Ｌｏとする。なお、本実施形態においては、電子鍵盤楽器としての鍵盤楽器１０としたが、鍵盤楽器本体は他の形式の鍵盤楽器や、他の楽器であってもよい。
