公開番号
2025069583
公報種別
公開特許公報(A)
公開日
2025-05-01
出願番号
2023179391
出願日
2023-10-18
発明の名称
電子機器、表示制御方法及びプログラム
出願人
カシオ計算機株式会社
代理人
弁理士法人光陽国際特許事務所
主分類
G06F
15/02 20060101AFI20250423BHJP(計算;計数)
要約
【課題】関数と、当該関数のグラフが描画される際の線種とを分かりやすく表示することができる電子機器、表示制御方法及びプログラムを提供する。
【解決手段】電子機器は、関数と、関数に基づいて描画されるグラフの線種と同じ線種の線分を有する標識と、を並べて表示部に表示させる制御部を備える。コンピュータが実行する表示制御方法は、関数と、関数に基づいて描画されるグラフの線種と同じ線種の線分を有する標識と、を並べて表示部に表示させる。
【選択図】図3
特許請求の範囲
【請求項1】
関数と、前記関数に基づいて描画されるグラフの線種と同じ線種の線分を有する標識と、を並べて表示部に表示させる制御部を備える、
ことを特徴とする電子機器。
続きを表示(約 1,100 文字)
【請求項2】
前記標識は、前記線分を囲む枠を有する、
ことを特徴とする請求項1に記載の電子機器。
【請求項3】
前記標識は、四角形状の前記枠と、前記枠の対頂点を結ぶ仮想線上に位置する前記線分と、を有する、
ことを特徴とする請求項2に記載の電子機器。
【請求項4】
前記制御部は、登録されている少なくとも一つの前記関数の中に、グラフを描画する対象として選択された関数である選択関数がある場合に、前記選択関数と、前記選択関数に対応する前記標識と、を並べて前記表示部に表示させる、
ことを特徴とする請求項1に記載の電子機器。
【請求項5】
前記制御部は、前記少なくとも一つの関数の中に、グラフを描画する対象として選択されていない関数である非選択関数がある場合に、前記表示部に前記非選択関数を表示させ、且つ、前記非選択関数が前記選択関数として選択された際に前記標識を表示するための領域を空白表示とさせる、
ことを特徴とする請求項4に記載の電子機器。
【請求項6】
前記標識は、前記線分を囲む枠を有し、
前記制御部は、前記少なくとも一つの関数の中に、グラフを描画する対象として選択されていない関数である非選択関数がある場合に、前記表示部に前記非選択関数を表示させ、且つ、前記非選択関数が前記選択関数として選択された際に表示される前記標識のうち、前記線分を表示させずに前記枠を表示させる、
ことを特徴とする請求項4に記載の電子機器。
【請求項7】
前記制御部は、前記選択関数と、前記非選択関数と、を互いに異なる表示態様で表示させる、
ことを特徴とする請求項5または6に記載の電子機器。
【請求項8】
前記制御部は、前記関数と前記標識とを並べて表示させている状態において、前記関数を表すグラフを描画させるための指示入力を受け付けた場合に、前記標識に含まれる前記線分の線種と同じ線種で前記グラフを描画させる、
ことを特徴とする請求項1に記載の電子機器。
【請求項9】
コンピュータが実行する表示制御方法であって、
関数と、前記関数に基づいて描画されるグラフの線種と同じ線種の線分を有する標識と、を並べて表示部に表示させる、
ことを特徴とする表示制御方法。
【請求項10】
コンピュータを、
関数と、前記関数に基づいて描画されるグラフの線種と同じ線種の線分を有する標識と、を並べて表示部に表示させる制御手段、
として機能させることを特徴とするプログラム。
発明の詳細な説明
【技術分野】
【0001】
本発明は、電子機器、表示制御方法及びプログラムに関する。
続きを表示(約 1,400 文字)
【背景技術】
【0002】
従来、ユーザが登録した関数に基づいて、当該関数を表すグラフを表示部において描画可能な関数電卓等の電子機器が知られている(例えば特許文献1)。また、描画されるグラフの線種を複数の線種の中から選択して設定することが可能な電子機器がある。
【先行技術文献】
【特許文献】
【0003】
特開平11-184821号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかしながら、従来の技術では、関数と、当該関数のグラフが描画される際の線種とを並べて表示させることができず、関数とグラフの線種との対応関係を把握したいユーザにとって不便であった。
【0005】
本発明は、関数と、当該関数のグラフが描画される際の線種とを分かりやすく表示することを目的とする。
【課題を解決するための手段】
【0006】
上記課題を解決するため、本発明に係る電子機器は、
関数と、前記関数に基づいて描画されるグラフの線種と同じ線種の線分を有する標識と、を並べて表示部に表示させる制御部を備える、
ことを特徴とする。
【発明の効果】
【0007】
本発明によれば、関数と、当該関数のグラフが描画される際の線種とを分かりやすく表示することができる。
【図面の簡単な説明】
【0008】

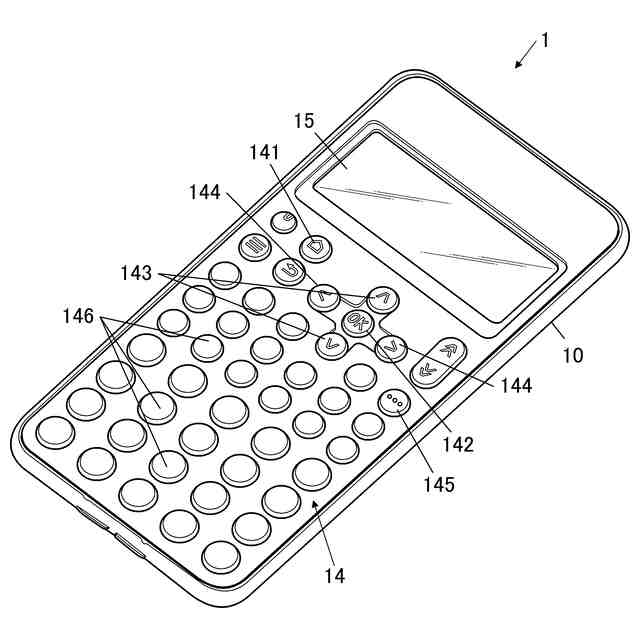

関数電卓の構成を示す斜視図である。

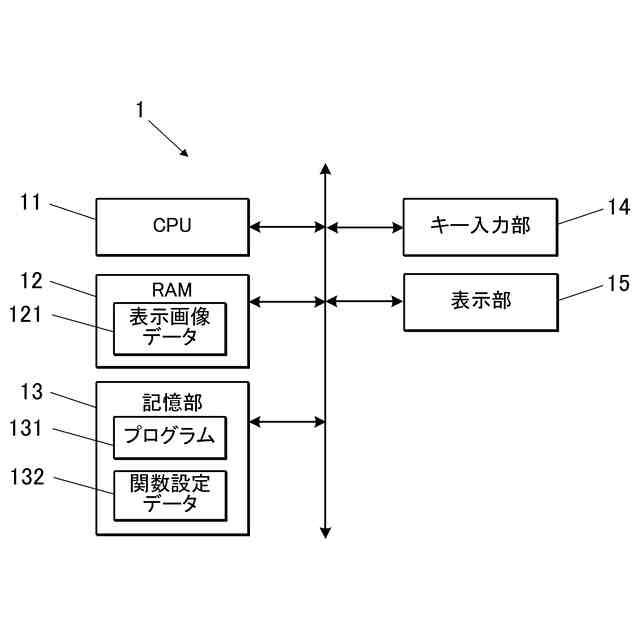

関数電卓の主要な機能構成を示すブロック図である。

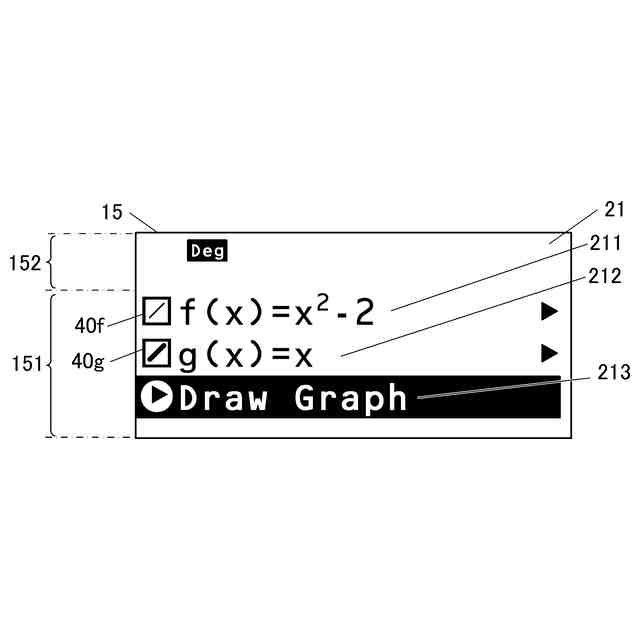

グラフメニュー画面を示す図である。

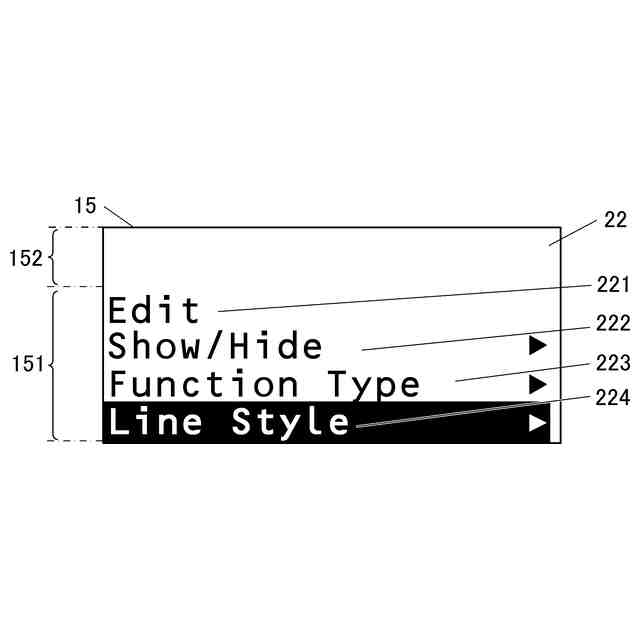

関数設定メニュー画面を示す図である。
線種設定画面を示す図である。

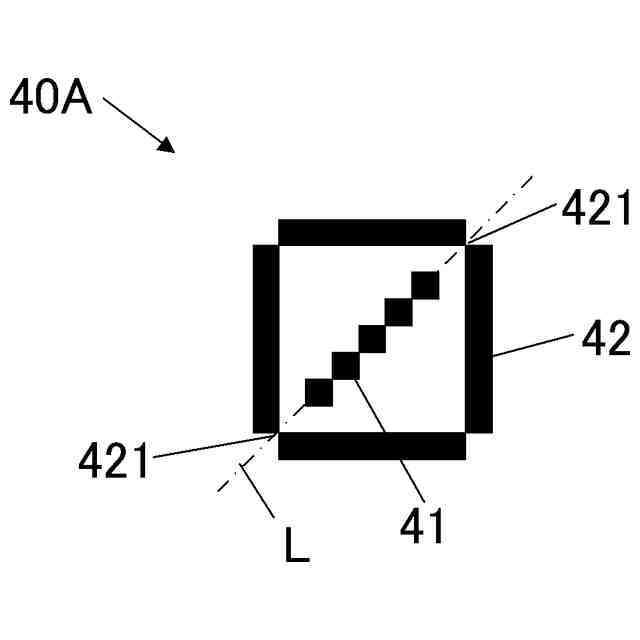

線種標識を示す図である。

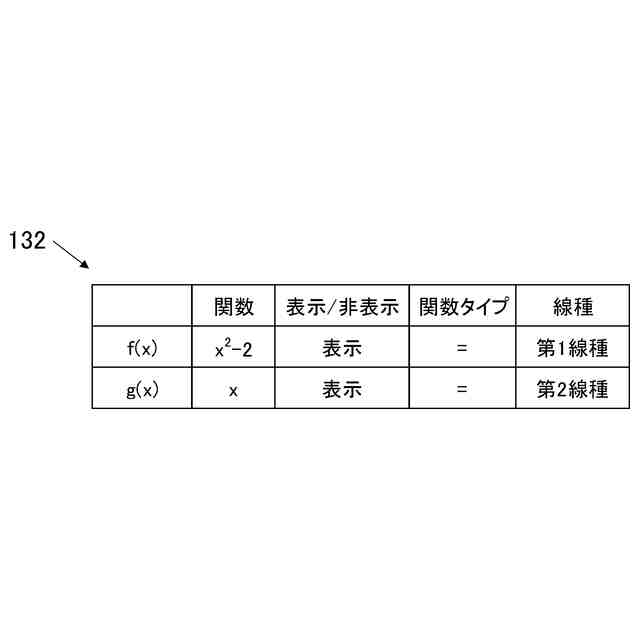

関数設定データの内容例を示す図である。

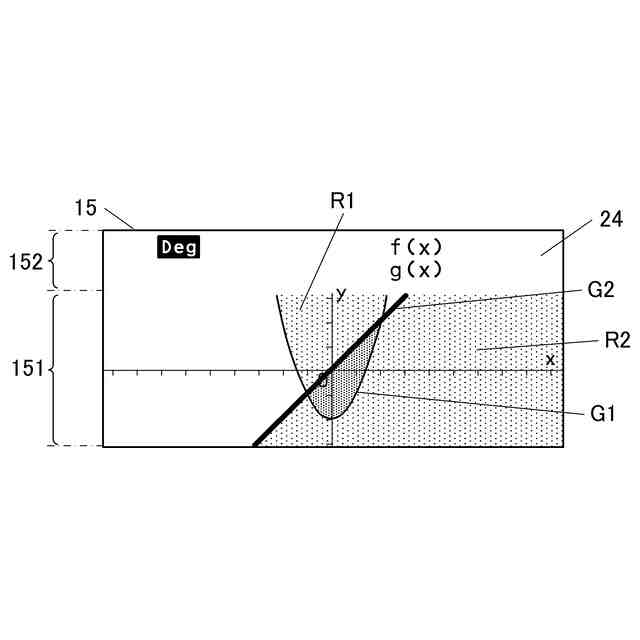

グラフ表示画面を示す図である。
第1関数f(x)及び第2関数g(x)がいずれも不等式に設定されている場合のグラフ選択画面を示す図である。
第2関数g(x)が非選択関数に設定されている場合のグラフメニュー画面を示す図である。
第2関数g(x)が非選択関数に設定されている場合のグラフメニュー画面の他の例を示す図である。
第2関数g(x)が非選択関数に設定されている場合のグラフメニュー画面の他の例を示す図である。
第2関数g(x)が非選択関数に設定されている場合のグラフ表示画面を示す図である。
グラフ表示処理の制御手順を示すフローチャートである。
【発明を実施するための形態】
【0009】
以下、本発明の実施の形態を図面に基づいて説明する。
【0010】
(関数電卓の構成)
図1は、関数電卓1の構成を示す斜視図である。関数電卓1(電子機器)は、筐体10と、筐体10に設けられたキー入力部14及び表示部15(表示手段)と、を備える。関数電卓1は、キー入力部14に対するユーザの入力操作に応じて、入力された計算式及びその計算結果等を表示部15に表示することができる。また、関数電卓1は、ユーザにより予め登録された関数を表すグラフ、及び当該グラフに係る解析結果等の情報を表示部15に表示することができる。
(【0011】以降は省略されています)
