発明の名称端末用スタンド
出願人オベック実業株式会社
代理人個人
主分類G06F 1/16 20060101AFI20250512BHJP(計算;計数)
要約【課題】高さを段階的に調整することができる端末用スタンドを提供する。
【解決手段】端末用スタンド100は、ベース部1と、摺動可能に設けられ、端末を載置可能な載置部22を有するとともに摺動方向に沿って配列される複数の係合溝20が形成された摺動部2と、複数の係合溝20のうちのいずれか一つと係合可能な一端部412を有するとともにベース部1に設けられ、操作されていないとき係合溝20が一端部412と係合し、一方、操作されたとき係合溝20と一端部412との係合が解除される位置決め機構と、ベース部1と摺動部2とを接続し、係合溝20と一端部412との係合が解除されると、摺動部2をリセット位置に摺動させるように付勢する付勢機構5と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
ベース部と、
前記ベース部に対し摺動可能に前記ベース部の一方面に設けられ、端末を載置可能な載置部を有するとともに前記ベース部と対向する対向面に摺動方向に沿って配列される複数の係合部が形成された摺動部と、
複数の前記係合部のうちのいずれか一つと係合可能な被係合部を有するとともに前記ベース部に設けられ、操作されていないとき前記係合部が前記被係合部と係合し、一方、操作されたとき前記係合部と前記被係合部との係合が解除される位置決め機構と、
前記ベース部と前記摺動部とを接続し、前記係合部と前記被係合部との係合が解除されると、前記摺動部をリセット位置に摺動させるように付勢する付勢機構と、を備え、
前記係合部と前記被係合部と係合された状態において、前記位置決め機構は、操作されていないとき、前記摺動部が前記摺動方向の前記リセット位置に近接する一方側に摺動不能、かつ、前記摺動方向の前記リセット位置から離間する他方側に摺動可能に構成されている、
端末用スタンド。
続きを表示（約 1,200 文字）【請求項２】
前記位置決め機構は、
揺動可能に前記ベース部に支持された位置決め部材と、
前記位置決め部材の前記被係合部である一端部を前記ベース部の一方面から突出して前記係合部と係合するように付勢するとともに前記位置決め部材の操作部である他端部を前記ベース部の他方面から突出するように付勢する付勢部と、を有し、
前記ベース部の他方面から突出した前記操作部が操作されるように前記付勢部の付勢力に抗して押圧されると、前記位置決め部材の揺動に伴い前記被係合部と前記係合部との係合が解除され、前記摺動部が前記付勢機構の付勢により前記リセット位置に摺動する、
請求項１に記載の端末用スタンド。
【請求項３】
前記係合部は、係合溝から構成され、
前記被係合部は、
前記付勢機構の付勢力により前記係合溝の側壁と当接して前記摺動方向の前記一方側への前記摺動部の摺動を規制する規制面と、
前記規制面よりも前記摺動方向の前記一方側に形成され、前記摺動部を前記摺動方向の前記他方側に摺動させると、前記付勢部の付勢力に抗して前記摺動部により押圧されて前記ベース部の一方面の内側に沈み込むガイド面と、を有する、
請求項２に記載の端末用スタンド。
【請求項４】
前記ベース部には、前記ベース部の一方面から凹む収容凹部が形成され、
前記収容凹部には、前記位置決め部材が収容され、
前記付勢部は、前記収容凹部の底壁と前記被係合部との間に収容されている、
請求項２に記載の端末用スタンド。
【請求項５】
前記収容凹部の底壁には、前記収容凹部と前記ベース部の他方面側とを連通する貫通孔が形成され、
前記貫通孔は、前記操作部が貫通可能に構成されている、
請求項４に記載の端末用スタンド。
【請求項６】
前記摺動部を前記摺動方向に沿ってガイドするガイド機構をさらに備え、
前記ガイド機構は、
前記ベース部に設けられ前記摺動方向に沿って延在する一対のガイド部と、
前記摺動部に設けられそれぞれ一対の前記ガイド部にガイドされる一対の被ガイド部と、を有し、
前記収容凹部は、一対の前記ガイド部の間に形成されている、
請求項４に記載の端末用スタンド。
【請求項７】
前記ベース部の一方面には、前記摺動方向に沿って延在するガイド溝が形成され、
前記付勢機構は、前記ガイド溝に収容され、一端部が前記ベース部に固定されるとともに他端部が前記摺動部に固定された引張コイルばねから構成されている、
請求項１に記載の端末用スタンド。
【請求項８】
前記ベース部とヒンジ接続された台座をさらに備え、
前記操作部が前記台座により押圧されるように前記台座又は前記ベース部を揺動させると、前記係合部と前記被係合部との係合が解除される、
請求項２に記載の端末用スタンド。

発明の詳細な説明【技術分野】
【０００１】
本発明は、端末用スタンドに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
意匠登録第１７３１２２４号公報には、連結座が設けられた底板と、一端部が底板の連結座とヒンジ接続された回動アームと、回動アームの他端部とヒンジ接続された連結座が設けられた天板と、を備える端末用スタンドが開示されている。
【０００３】
しかしながら、意匠登録第１７３１２２４号公報に記載の端末用スタンドでは、高さを段階的に調整することは、困難である。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
そこで、本発明は、このような事情に鑑みてなされたものであり、高さを段階的に調整することができる端末用スタンドを提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の態様によれば、ベース部と、前記ベース部に対し摺動可能に前記ベース部の一方面に設けられ、端末を載置可能な載置部を有するとともに前記ベース部と対向する対向面に摺動方向に沿って配列される複数の係合部が形成された摺動部と、複数の前記係合部のうちのいずれか一つと係合可能な被係合部を有するとともに前記ベース部に設けられ、操作されていないとき前記係合部が前記被係合部と係合し、一方、操作されたとき前記係合部と前記被係合部との係合が解除される位置決め機構と、前記ベース部と前記摺動部とを接続し、前記係合部と前記被係合部との係合が解除されると、前記摺動部をリセット位置に摺動させるように付勢する付勢機構と、を備え、前記係合部と前記被係合部と係合された状態において、前記位置決め機構は、操作されていないとき、前記摺動部が前記摺動方向の前記リセット位置に近接する一方側に摺動不能、かつ、前記摺動方向の前記リセット位置から離間する他方側に摺動可能に構成されている端末用スタンドが提供される。
【発明の効果】
【０００６】
本発明の態様によれば、高さを段階的に調整することができる。
【図面の簡単な説明】
【０００７】

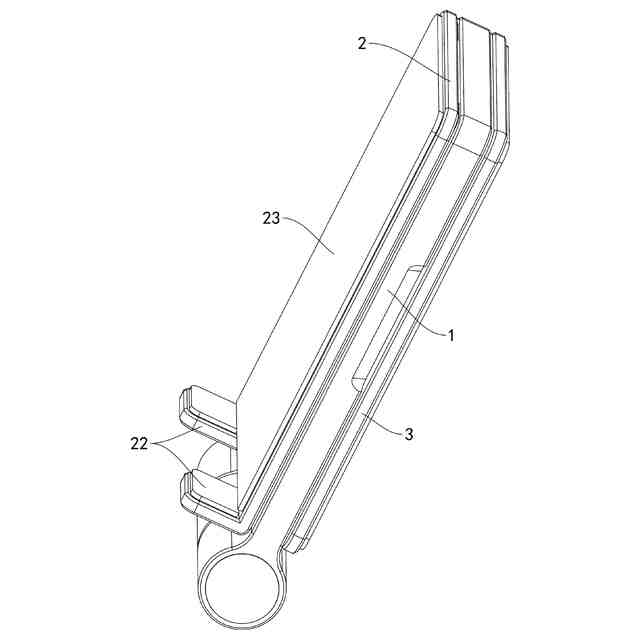

図１は、本実施形態に係る端末用スタンド（摺動部がリセット位置に位置した状態）を示す斜視図である。

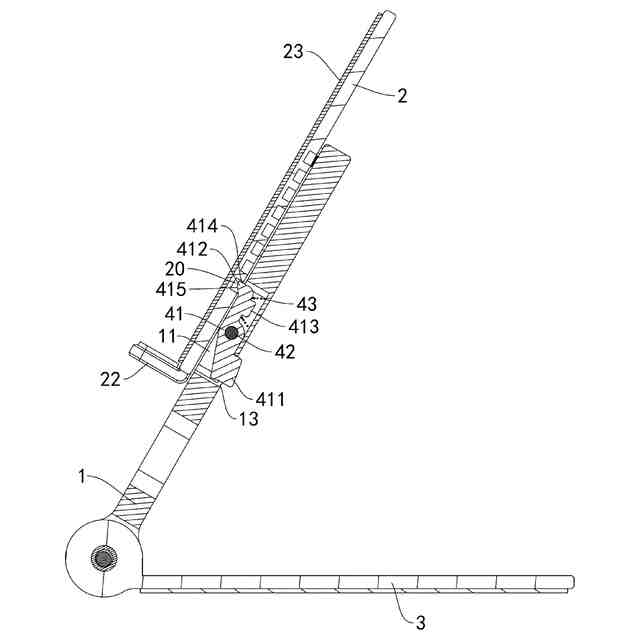

図２は、図１における端末用スタンドの断面図であり、位置決め機構の構造を示している。

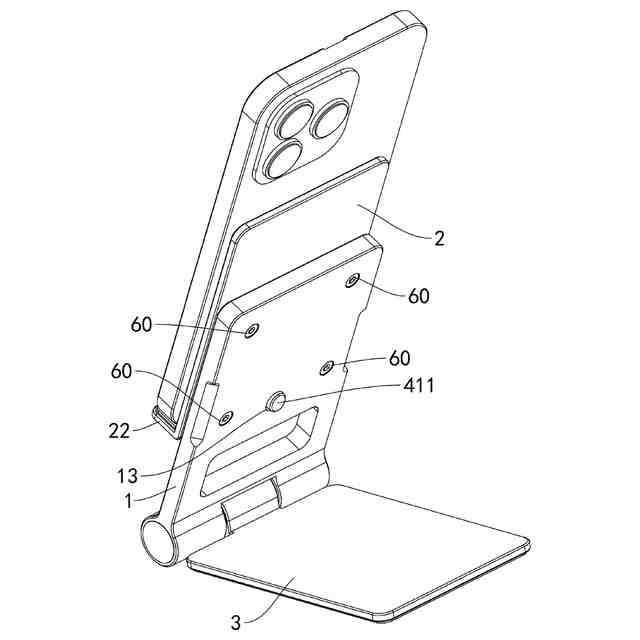

図３は、摺動部がリセット位置に位置していない状態における端末用スタンドを示す斜視図である。

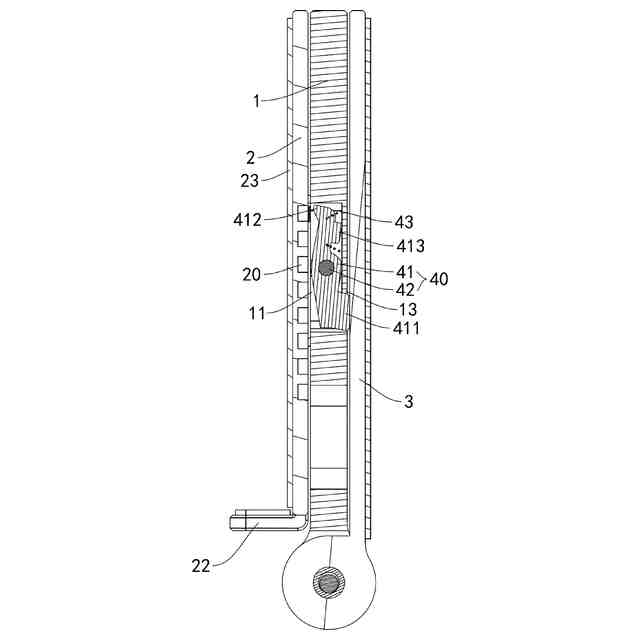

図４は、図３における端末用スタンドの断面図であり、位置決め機構の構造を示している。

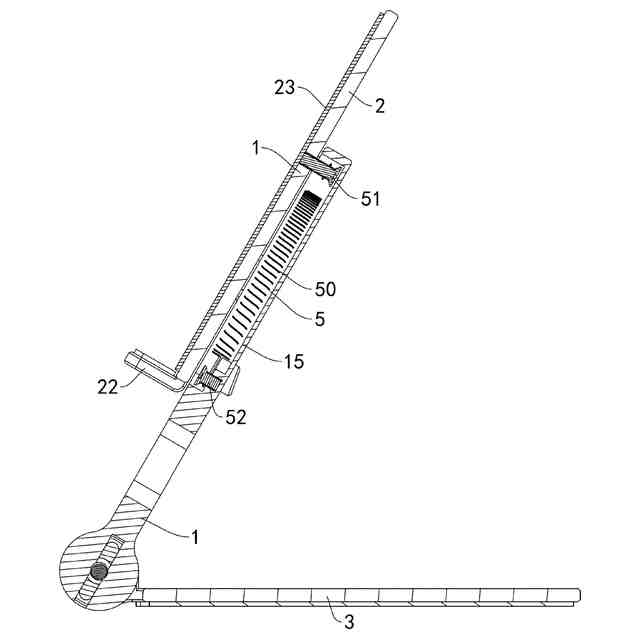

図５は、図３における端末用スタンドの断面図であり、付勢機構の構造を示している。

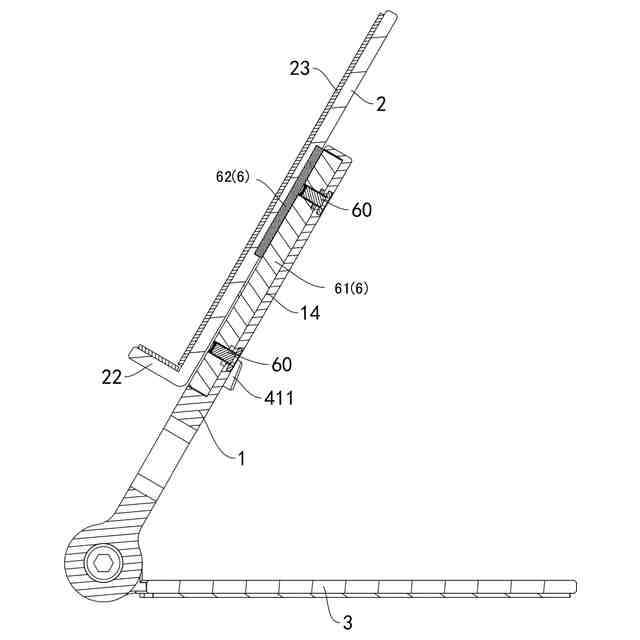

図６は、図３における端末用スタンドの断面図であり、ガイド機構の構造を示している。

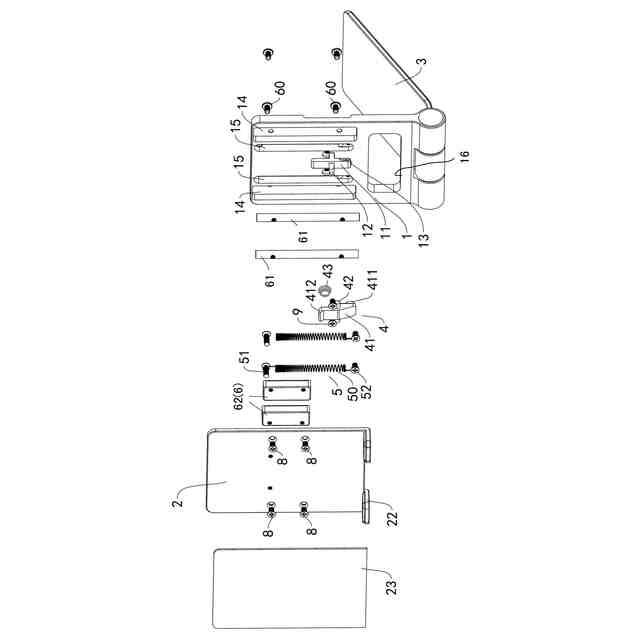

図７は、端末用スタンドを示す正面分解図である。

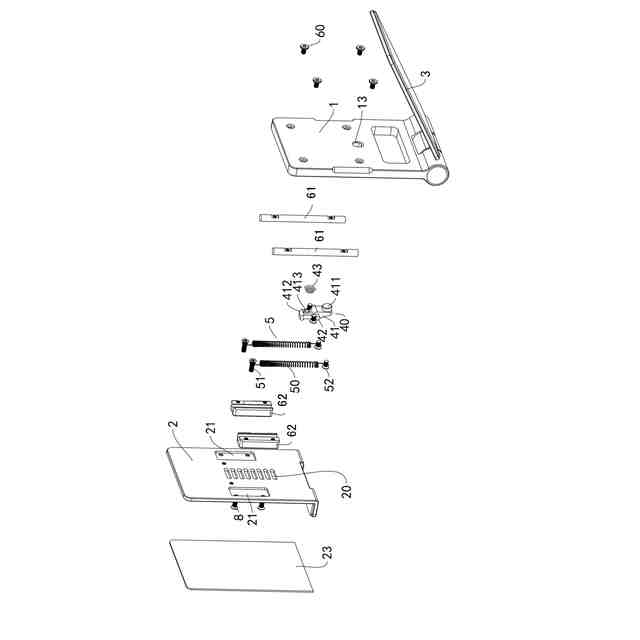

図８は、端末用スタンドを示す背面分解図である。
【発明を実施するための形態】
【０００８】
以下、添付図面を参照しながら本発明を実施するための形態（以下、実施形態と称する。）について説明する。なお、本明細書においては、全体を通じて、同一の要素には同一の符号を付する。
【０００９】
次に、図１から図８を参照しながら本実施形態に係る端末用スタンド１００について説明する。
【００１０】
図１は、本実施形態に係る端末用スタンド１００（摺動部２がリセット位置に位置した状態）を示す斜視図である。図２は、図１における端末用スタンド１００の断面図であり、位置決め機構４の構造を示している。図３は、摺動部２がリセット位置に位置していない状態における端末用スタンド１００を示す斜視図である。図４は、図３における端末用スタンド１００の断面図であり、位置決め機構４の構造を示している。図５は、図３における端末用スタンド１００の断面図であり、付勢機構５の構造を示している。図６は、図３における端末用スタンド１００の断面図であり、ガイド機構６の構造を示している。図７は、端末用スタンド１００を示す正面分解図である。図８は、端末用スタンド１００を示す背面分解図である。
