公開番号2025068490
公報種別公開特許公報(A)
公開日2025-04-28
出願番号2023178443
出願日2023-10-16
発明の名称回転装置及びマウス
出願人オムロン株式会社
代理人個人
主分類G06F 3/0354 20130101AFI20250421BHJP(計算;計数)
要約【課題】新たな操作感覚を生じさせる回転装置を提供する。

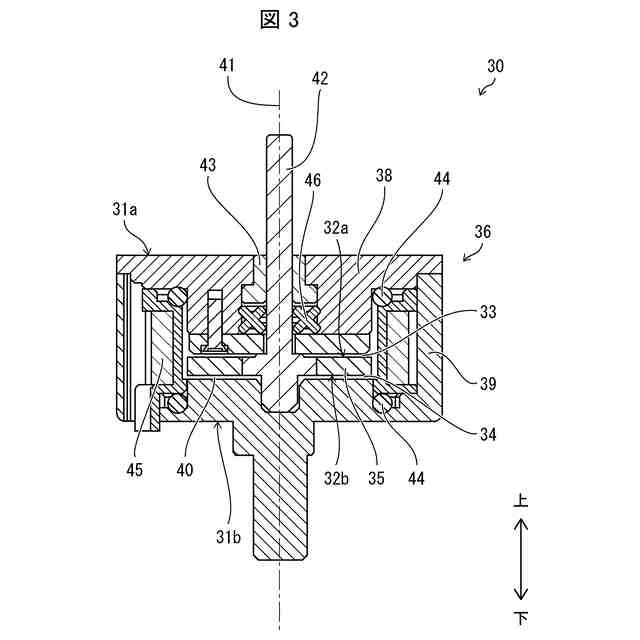

【解決手段】回転装置(30)は、筐体(36)と、筐体の内部に収容され、回転可能な回転部材(35)と、第1の隙間(33)及び第2の隙間(34)に介在する磁気粘性流体(40)と、筐体の中心で筐体に支持されるとともに回転部材と一体に回転する回転軸(42)と、を備え、磁気粘性流体の鉄粉濃度は、20～30vol%である。
【選択図】図3
特許請求の範囲【請求項１】
第１の面と、前記第１の面に対向する第２の面と、を有する筐体と、
前記筐体の内部に収容され、前記第１の面に第１の隙間を介して対向する第１の対向面と、前記第２の面に第２の隙間を介して対向する第２の対向面と、を有する回転可能な回転部材と、
前記第１の隙間及び前記第２の隙間に介在する磁気粘性流体と、
前記筐体の中心で前記筐体に支持されるとともに前記回転部材と一体に回転する回転軸と、を備える回転装置であって、
前記磁気粘性流体の鉄粉濃度は、２０～３０ｖｏｌ％である、
回転装置。
続きを表示（約 710 文字）【請求項２】
前記磁気粘性流体は、２５℃において、せん断速度１００ｓ
－１
のときの粘度が、０．３Ｐａ・ｓ以下である、
請求項１に記載の回転装置。
【請求項３】
前記回転部材の大きさは、Φ１３ｍｍ以下である、
請求項１又は２に記載の回転装置。
【請求項４】
前記回転軸の大きさは、Φ１．４ｍｍ以下である、
請求項１又は２に記載の回転装置。
【請求項５】
前記第１の面と前記第１の対向面との間において前記回転軸を封止するＸリングをさらに備える、
請求項１又は２に記載の回転装置。
【請求項６】
前記回転部材は、ステンレス鋼によって構成される、
請求項１又は２に記載の回転装置。
【請求項７】
第１の面と、前記第１の面に対向する第２の面と、を有する筐体と、
前記筐体の内部に収容され、前記第１の面に第１の隙間を介して対向する第１の対向面と、前記第２の面に第２の隙間を介して対向する第２の対向面と、を有する回転可能な回転部材と、
前記第１の隙間及び前記第２の隙間に介在する磁気粘性流体と、
前記筐体の中心で前記筐体に支持されるとともに前記回転部材と一体に回転する回転軸と、を有する回転装置と、
前記回転軸が挿通されるマウスホイールと、を備え、
前記磁気粘性流体の鉄粉濃度は、２０～３０ｖｏｌ％である、
マウス。
【請求項８】
前記マウスホイールは、ステンレス鋼によって構成される、
請求項７に記載のマウス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回転装置及びマウスに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、マウスホイールの回転操作においてフリースピンとクリック感を両立させる技術が知られている。例えば、特許文献１には、永久磁石を用いてコイルに流れる電流を制御することによりフリースピンとクリック感を両立させる技術が開示されている。また、特許文献２には、２つのレバーアームと、回転軸周りに回転可能となるように２つのレバーアームの間に延在するレバーとを用いた機構によりフリースピンとクリック感を両立させる技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
米国特許出願公開第２０２２／００９３３０３号明細書
米国特許出願公開第２０２３／０１２４２１８号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、ｅスポーツの発展に伴い、ゲーム操作に特化したゲーミングマウスの開発が活発に行われている。このようなゲーミングマウスでは、正確性や操作感が高いレベルで求められる。しかしながら、特許文献１及び特許文献２に記載された技術では、ユーザが感じるクリック感は一定の大きさに留まり、多様化するユーザのニーズを満たすことができない。
【０００５】
本発明の一態様は、新たな操作感覚を生じさせる回転装置及びマウスの提供を目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本発明の一態様に係る回転装置は、第１の面と、前記第１の面に対向する第２の面と、を有する筐体と、前記筐体の内部に収容され、前記第１の面に第１の隙間を介して対向する第１の対向面と、前記第２の面に第２の隙間を介して対向する第２の対向面と、を有する回転可能な回転部材と、前記第１の隙間及び前記第２の隙間に介在する磁気粘性流体と、前記筐体の中心で前記筐体に支持されるとともに前記回転部材と一体に回転する回転軸と、を備える回転装置であって、前記磁気粘性流体の鉄粉濃度は、２０～３０ｖｏｌ％である。
【０００７】
上記の構成によれば、磁気粘性流体の鉄粉濃度を２０～３０ｖｏｌ％とすることにより、最大励磁トルクを保持しつつ、無励磁トルクを大幅に低減させることが可能となり、ユーザが感じるクリック感の大きさや周期を可変にしつつ、フリースピンも実現することができる。これにより、ユーザに新たな操作感覚を提供することができる。
【０００８】
前記磁気粘性流体は、２５℃において、せん断速度１００ｓ
－１
のときの粘度が、０．３Ｐａ・ｓ以下であってもよい。
【０００９】
上記の構成によれば、高速回転時の粘度を０．３Ｐａ・ｓ以下とすることにより、十分なフリースピンを実現することができる。
【００１０】
前記回転部材の大きさは、Φ１３ｍｍ以下であってもよい。
（【００１１】以降は省略されています）
