公開番号2025050566
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023159430
出願日2023-09-25
発明の名称電子鍵盤楽器
出願人カシオ計算機株式会社
代理人弁理士法人コスモ国際特許事務所
主分類G10H 1/32 20060101AFI20250328BHJP(楽器;音響)
要約【課題】本物のピアノに近い音場を再現可能な電子鍵盤楽器を提供する。
【解決手段】電子鍵盤楽器1は、本体ケース30と、本体ケース30に設けられ、本体ケース30の左右方向に配列された鍵盤20と、本体ケース30内に設けられているスピーカ50R、50Lと、スピーカ50R、50Lからの音を反射する反射面60R1、60L1を有し、本体ケース30内において本体ケース30の上部に設けられている反射板60R、60Lと、を備える。
【選択図】図2
特許請求の範囲【請求項１】
筐体と、
前記筐体に設けられ、前記筐体の左右方向に配列された鍵盤と、
前記筐体内に設けられている放音部材と、
前記放音部材からの音を反射する反射面を有し、前記筐体内において前記筐体の上部に設けられている反射部材と、を備える、
電子鍵盤楽器。
続きを表示（約 910 文字）【請求項２】
前記筐体の上部に設けられた上面部材を備え、
前記反射部材は、前記筐体内において前記上面部材の下部に固定されている、
請求項１に記載の電子鍵盤楽器。
【請求項３】
前記反射部材は、取り付け部材を介して前記上面部材に取り付けられている、
請求項２に記載の電子鍵盤楽器。
【請求項４】
前記上面部材は、前記筐体の内側から上方側に向けて開口する孔を有する、
請求項２に記載の電子鍵盤楽器。
【請求項５】
前記反射部材は、前記反射面が、前記筐体の上方側を向くように傾いて設けられている、
請求項４に記載の電子鍵盤楽器。
【請求項６】
前記反射部材は、前記反射面が前記筐体の前後方向に対して６０°～７０°の範囲内の角度をなすように前記筐体の上方側に傾いて設けられている、
請求項５に記載の電子鍵盤楽器。
【請求項７】
前記放音部材は、前記左右方向の一方側に設けられて低音側の音を放音する低音側放音部材と、前記左右方向の他方側に設けられて高音側の音を放音する高音側放音部材と、を含む、
請求項１に記載の電子鍵盤楽器。
【請求項８】
前記反射部材は、前記低音側放音部材の上方に設けられた低音側反射部材と、前記高音側放音部材の上方に設けられた高音側反射部材と、を含む、
請求項７に記載の電子鍵盤楽器。
【請求項９】
前記低音側反射部材及び前記高音側反射部材は、夫々の前記反射面が、前記左右方向において前記低音側放音部材から前記高音側放音部材に向かう側に傾いて設けられている、
請求項８に記載の電子鍵盤楽器。
【請求項１０】
前記低音側反射部材及び前記高音側反射部材は、夫々の前記反射面が前記筐体の左右方向に対して５°～１０°の範囲内の角度をなすように前記左右方向において前記低音側放音部材から前記高音側放音部材に向かう側に傾いて設けられている、
請求項９に記載の電子鍵盤楽器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電子鍵盤楽器に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来から、本物のピアノに近い打鍵感覚や音色を得ることができる電子鍵盤楽器が知られている。例えば特許文献１には、オルガン本体と、鍵盤と、オルガン本体に収容されたスピーカと、を備え、鍵盤の押鍵に応じて電子音を生成する電子オルガン（電子鍵盤楽器）が開示されている。この電子オルガンでは、スピーカの放音側に反射板が設けられており、反射板によりスピーカの放音面から放音された音を反射することにより、聴取者が高音域の音を含むより良い状態の演奏音を聞くことができるようになっている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－３０２９７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
スピーカから放たれる音を筐体の内部から演奏者の頭部側に向けて放音させることにより、演奏者が良好な音像を得ることができるようにしたい場合がある。しかしながら、上記特許文献１に開示される電子オルガンでは、スピーカが放音面を下方に向けた状態で取り付けられており、スピーカから放たれた音がオルガン本体の下方から外部へ放音されて反射板に向かうようになっているため、スピーカから放たれて反射板により反射される音を演奏者側に向けて効果的に届けることができず、本物のピアノに近い音場を再現することが困難であった。
【０００５】
本発明は、本物のピアノに近い音場を再現可能な電子鍵盤楽器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の電子楽器は、筐体と、前記筐体に設けられ、前記筐体の左右方向に配列された鍵盤と、前記筐体内に設けられている放音部材と、前記放音部材からの音を反射する反射面を有し、前記筐体内において前記筐体の上部に設けられている反射部材と、を備える。
【発明の効果】
【０００７】
本発明によれば、本物のピアノに近い音場を再現可能な電子鍵盤楽器を提供することができる。
【図面の簡単な説明】
【０００８】

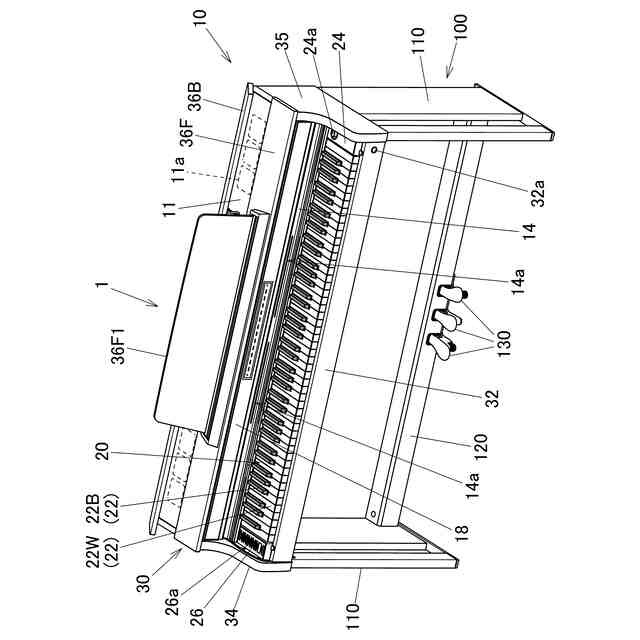

実施形態に係る電子鍵盤楽器を前方側から見た全体斜視図である。

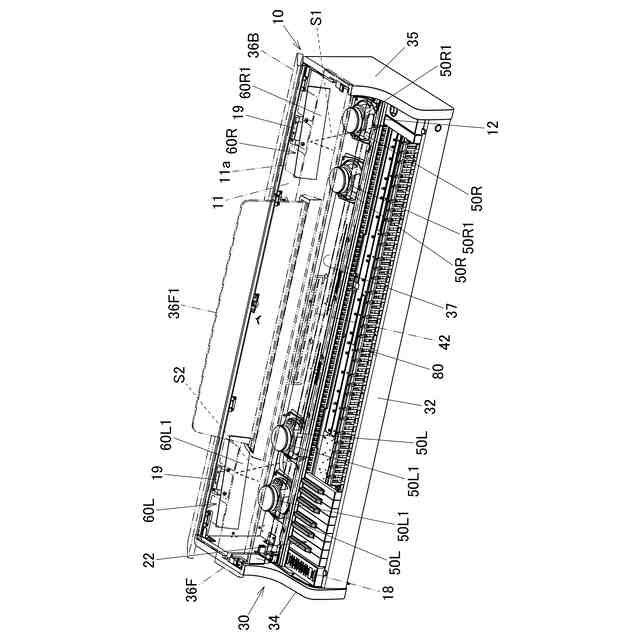

実施形態に係る電子鍵盤楽器の本体部を前方側から見た透過斜視図であって、本体部の内部構成を示す透過斜視図である。
実施形態に係る電子鍵盤楽器の前方側天板、覆い板、第１有孔部材、第２有孔部材、及び反射板を下側から見た斜視図である。

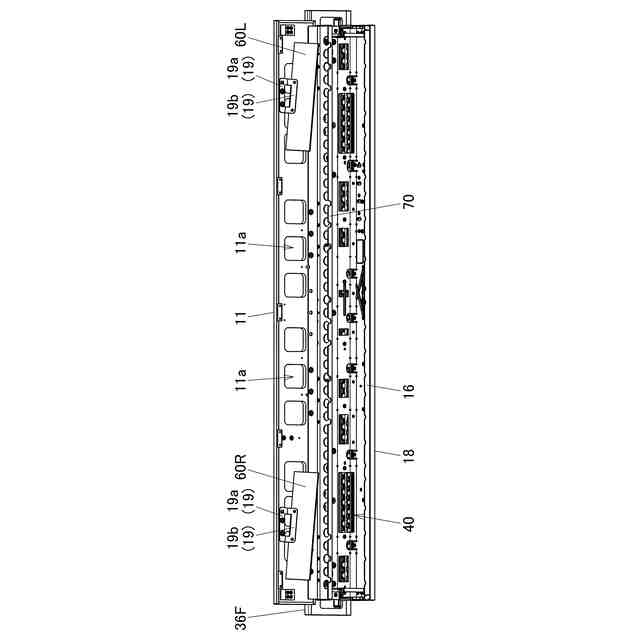

実施形態に係る電子鍵盤楽器の本体部において、前方側天板、後方側天板、及び覆い板を外した状態の上面図である。

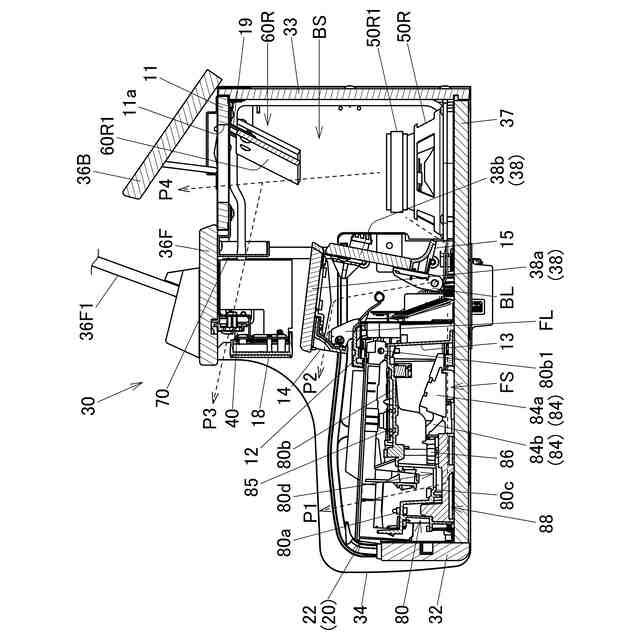

実施形態に係る電子鍵盤楽器の本体部の断面図であって、図４におけるＶ－Ｖ断面の断面図である。
実施形態に係る電子鍵盤楽器の一方側の反射板とその近傍を左側から見た側面を模式的に示す側面図である。

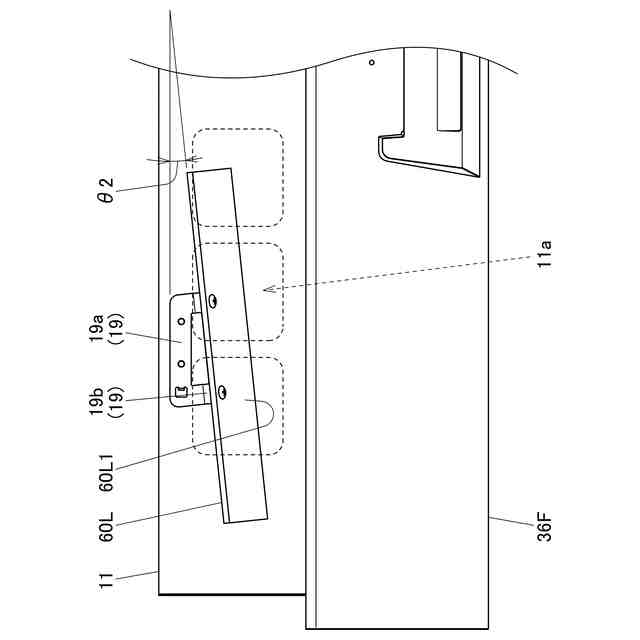

実施形態に係る電子鍵盤楽器の一方側の反射板とその近傍を上側から見た透過上面図である。
【発明を実施するための形態】
【０００９】
図面を参照して本発明の実施形態について説明する。図１に示す電子鍵盤楽器１は、本体部１０と、脚部１００とを備えている。図１に示すように、本体部１０は、白鍵２２Ｗ及び黒鍵２２Ｂからなる複数の鍵２２を有し、打鍵部分が露出して設けられた鍵盤２０と、鍵盤２０を囲んで保持する本体ケース（筐体）３０とを備えている。脚部１００は、一対の側板部材１１０と、ペダルフレーム１２０と、ペダル装置１３０とを備えている。なお、以下では、鍵盤２０の複数の鍵２２の配列方向を左右方向（図１の左側を左方向とする）とし、各鍵２２の延在方向を前後方向（図１手前側を前方向とする）とし、電子鍵盤楽器１の上下方向を上下方向（図１の上側を上方向とする）として説明する。
【００１０】
図１に示すように、一対の側板部材１１０は、両板面を左右方向に向けた姿勢で、電子鍵盤楽器１の左右両側で設置面上に立設される板状部材であり、本体ケース３０を支持する。ペダルフレーム１２０は、各側板部材１１０の下側で各側板部材１１０の間を接続する。ペダル装置１３０は、ペダルフレーム１２０の左右方向略中央部に設けられている。電子鍵盤楽器１では、例えば、外部に露出する本体部１０の本体ケース３０、及び脚部１００の各側板部材１１０がそれぞれ木製とされている。以下、本体部１０の構成について詳しく説明する。
（【００１１】以降は省略されています）
