特許ウォッチ

公開番号2025059511
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023169640
出願日2023-09-29
発明の名称防音構造
出願人三井化学株式会社
代理人個人,個人
主分類G10K 11/16 20060101AFI20250403BHJP(楽器;音響)
要約【課題】十分な遮音性が得られ、曲面状の載置面に容易に安定的に載置でき、押されても凹みにくい薄型かつ軽量の防音構造を提供する。

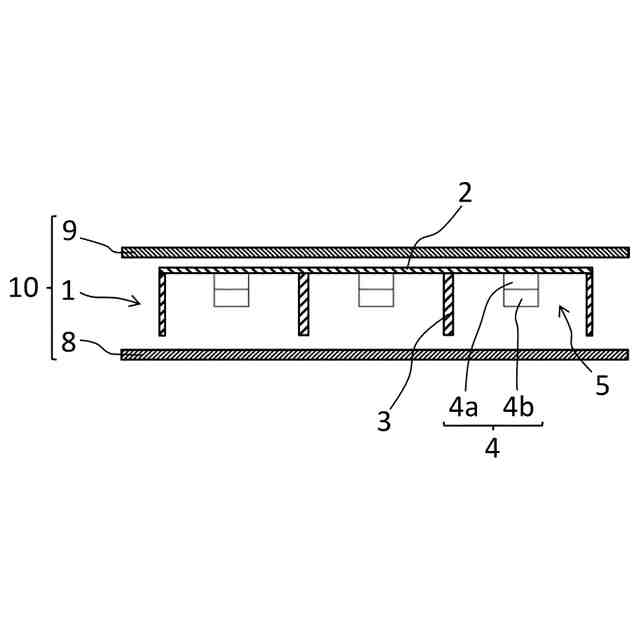

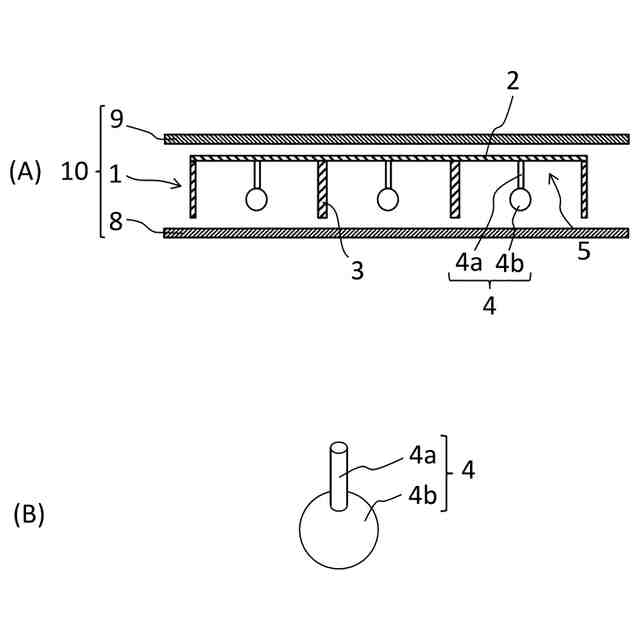

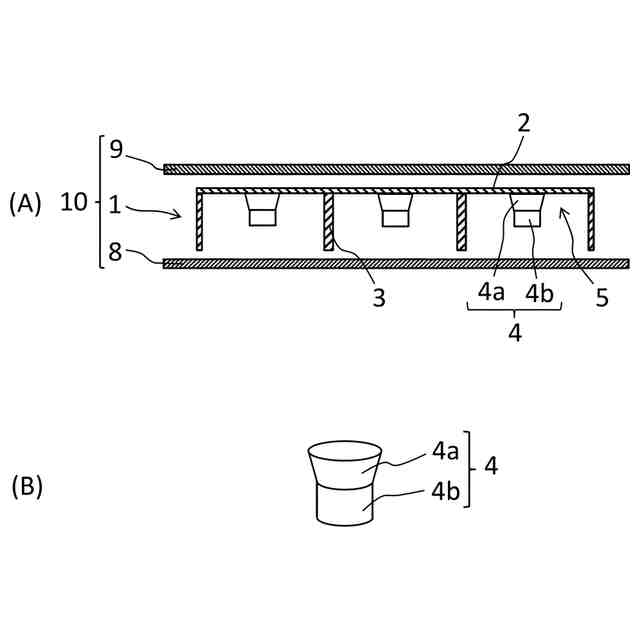

【解決手段】防音構造10が、基部8と、製品部9と、それらの間の遮音構造体1を有する。遮音構造体1は、弾性を有する膜部2と、膜部2に立設され弾性を有する支持壁部3と、膜部2に立設された錘部4を有する。膜部2は支持壁部3で複数の区画5に分けられ、複数の区画5の全てまたは一部の内部に錘部4が位置し、1つの区画5に1つの錘部4が配置されている。支持壁部3の高さH1は錘部4の高さH2より大きい。錘部4の各々が、弾性を有するばね部4aと、ばね部4aよりも質量が大きい質量部4bとを有するばねマス共振器を構成している。膜部2は、製品部9と基部8のうちの一方と対向し、支持壁部3の膜部2と反対側の端面が製品部9と基部8のうちの他方と対向している。
【選択図】図1
特許請求の範囲【請求項１】
基部と、製品部と、前記基部と前記製品部との間に位置する遮音構造体と、を有し、
前記遮音構造体は、弾性を有する膜部と、前記膜部に立設されており弾性を有する支持壁部と、前記膜部に立設されている錘部と、を有し、
前記膜部は前記支持壁部によって複数の区画に分けられており、複数の前記区画の全ての内部に、または複数の前記区画のうちの一部の区画の内部に、前記錘部がそれぞれ位置しており、内部に前記錘部が位置している前記区画においては、１つの前記区画に１つの前記錘部が配置されており、
前記支持壁部の、前記膜部に直交する方向に延びる高さは、前記錘部の、前記膜部に直交する方向に延びる高さよりも大きく、
前記錘部の各々が、弾性を有するばね部と、前記ばね部よりも質量が大きい質量部とを有するばねマス共振器を構成しており、
前記膜部は、前記製品部と前記基部のうちの一方と対向しており、前記支持壁部の前記膜部と反対側の端面が、前記製品部と前記基部のうちの他方と対向していることを特徴とする、防音構造。
続きを表示（約 1,200 文字）【請求項２】
前記膜部と前記支持壁部と前記ばね部はいずれも、エネルギー弾性を有しておらずゴム弾性を有する材料と、ゴム弾性を有しておらずエネルギー弾性を有する材料と、ゴム弾性とエネルギー弾性の両方を有する材料とのうちのいずれかからなる、請求項１に記載の防音構造。
【請求項３】
前記膜部と前記支持壁部と前記ばね部はいずれも、２３℃で周波数１Ｈｚ～１０００Ｈｚにおける動的貯蔵弾性率が０．０１ＭＰａ以上１００ＭＰａ以下である、請求項１または２に記載の防音構造。
【請求項４】
前記膜部と前記支持壁部と前記ばね部はいずれも、２３℃で周波数１Ｈｚ～１０００Ｈｚにおける損失正接が０．０１以上０．５０以下である、請求項３に記載の防音構造。
【請求項５】
前記錘部の前記ばね部は、前記錘部の前記膜部に取り付けられている側に位置し、前記質量部は、前記錘部の前記膜部に取り付けられている側と反対側に位置する、請求項１または２に記載の防音構造。
【請求項６】
前記錘部の前記質量部は前記ばね部よりも体積が大きい、請求項５に記載の防音構造。
【請求項７】
前記錘部の前記質量部は前記ばね部よりも密度が大きい材料からなる、請求項１または２に記載の防音構造。
【請求項８】
基部と、製品部と、前記基部と前記製品部との間に位置する遮音構造体と、を有し、
前記遮音構造体は、弾性を有する膜部と、前記膜部に立設されており弾性を有する支持壁部と、前記膜部に立設されている錘部と、を有し、
前記膜部は前記支持壁部によって複数の区画に分けられており、複数の前記区画の全ての内部に、または複数の前記区画のうちの一部の区画の内部に、前記錘部がそれぞれ位置しており、内部に前記錘部が位置している前記区画においては、１つの前記区画に１つの前記錘部が配置されており、
前記支持壁部の、前記膜部に直交する方向に延びる高さは、前記錘部の、前記膜部に直交する方向に延びる高さよりも大きく、
前記膜部がばね部として、前記錘部が質量部としてばねマス共振器を構成しており、
前記膜部は、前記製品部と前記基部のうちの一方と対向しており、前記支持壁部の前記膜部と反対側の端面が、前記製品部と前記基部のうちの他方と対向していることを特徴とする、防音構造。
【請求項９】
前記膜部と前記支持壁部はいずれも、エネルギー弾性を有しておらずゴム弾性を有する材料と、ゴム弾性を有しておらずエネルギー弾性を有する材料と、ゴム弾性とエネルギー弾性の両方を有する材料とのうちのいずれかからなる、請求項８に記載の防音構造。
【請求項１０】
前記膜部と前記支持壁部はいずれも、２３℃で周波数１Ｈｚ～１０００Ｈｚにおける動的貯蔵弾性率が０．０１ＭＰａ以上１００ＭＰａ以下である、請求項８または９に記載の防音構造。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は防音構造に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年、集合住宅、オフィスビル、ホテル等の建物の室内においては、建物の外部の自動車、鉄道、航空機、船舶等からの屋外騒音や、建物内のその室の外部で発生する設備騒音や人声を遮断して、その室の用途に適した静謐性が要求される。また、自動車、鉄道、航空機、船舶等の乗物の内部においては、風切り音やエンジン音を遮断して、乗員に静粛で快適な空間を提供するために騒音を低減することが望まれている。そのため、建物や乗物の外部から内部への騒音や振動の伝搬、また建物や乗物の内部における室外から室内への騒音や振動の伝搬を遮断する手段、すなわち、遮音性の高い部材が求められている。近年では、建物においては高層化等に伴い軽量の防音部材が求められており、また、乗物においてもエネルギー効率向上のため軽量の防音部材が求められている。乗物や建物における防音壁等を形成する防音構造の例が、特許文献１～６に開示されている。
【０００３】
特許文献１に記載された発明では、複数の個々のセルに分割された剛性のフレームと、フレキシブルな材料のシートと、複数の重りとを備えている音響減衰パネルにおいて、各重りは各セルにそれぞれ重りが設けられるようにフレキシブルな材料のシートに固定されており、減衰された音響は重りの質量の適切な選択により制御される。
【０００４】
特許文献２に記載された発明では、弾性を有するシートと、シートを保持するとともにシートを区画部に区画する支持部とを備えている防音材において、区画部におけるシートの剛性とシートの面密度との関係が規定されている。
【０００５】
特許文献３に記載された発明の遮音材は、平板状の基板部と、基板部と連結し所定の共振周波数を有する複数の共振部とを備えている構造体であって、複数の共振部のそれぞれは、錘部と、錘部を基板部と連結する連結部とを有しており、基板部に垂直な方向から見た投影図において、共振部の重心が基板部と連結部との接合領域の外側に位置するように構成されている。
【０００６】
特許文献４に記載された発明の振動低減装置は、車体に装着されて車体を通じて伝達される振動を遮断する音響メタ構造を有し、車体に装着されて一定空間を一定領域に区画する十字形状のフレームと、フレームによって区画される各領域のコーナー部に構成されそれぞれの固有振動数を有するように構成されて車体からフレームを通じて伝達される振動を遮断する振動子とを含む。
【０００７】
特許文献５に記載された遮音構造体は、複数の凸形状のゴム弾性を有する共振部と、共振部を支持するシート状の支持体とを有し、共振部の２５℃、１０ｋＨｚにおける貯蔵弾性率Ｇ’が１００ＭＰａ以下であり、支持体の面密度が１．０ｋｇ／ｍ
2
以下である。
【０００８】
特許文献６に記載された二重壁では、少なくとも１対の柱および間柱からなる支持材の一方の面側に単層または複層の板材が貼り付けられ、支持材の他方の面側において、好ましくは金属板を有する単層または複層の板材が１対の柱に固着されかつ間柱には接触しないように貼り付けられており、両板材の間に嵩密度が１０ｋｇ／ｍ
3
～４８ｋｇ／ｍ
3
の繊維系多孔質材が介在している。
【先行技術文献】
【特許文献】
【０００９】
特開２００５－２５０４７４号公報
国際公開２０１９／０２２２４５号公報
特開２０２１－１５２５８４号公報
特開２０２０－９１４８１号公報
国際公開２０１９／２０８７２７号公報
特開２００２－００４４６７号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
特許文献１に記載されている音響減衰パネルは、柔軟でない剛性のフレームを有しており、この剛性のフレームを介してシートに振動が伝達されるため、十分な遮音性が得られないおそれがある。また、剛性のフレームを載置する載置面が曲面状または凹凸を有する場合には、音響減衰パネルを安定して保持できない可能性がある。特に、一般的な乗物（例えば自動車）のパネルには曲面状の載置面や凹凸を有する部分が多いため、特許文献１の音響減衰パネルを乗物用の遮音材として簡便に使用することは困難である。また、剛性のフレームは質量が大きく、乗物において遮音材による質量の増大が問題になる場合がある。
（【００１１】以降は省略されています）
