発明の名称グランドピアノの鍵盤支持構造
出願人個人
代理人
主分類G10C 3/12 20060101AFI20250526BHJP(楽器;音響)
要約【課題】鍵盤に埋め込まれた鉛の重量により、演奏者のタッチによる微妙な鍵盤の上下運動を効果的に伝えることが難しい。
【解決手段】鍵盤奥側に配設された緩衝部材と圧縮コイルバネの作用により、演奏者は微妙なタッチ反応を得ることができる。
【選択図】図4

特許請求の範囲【請求項１】
グランドピアノにおいて、支点で揺動可能に支持された均一な材質からなる鍵盤の前記支点より奥側の下面と筬との間に緩衝部材が配設され、該緩衝部材は第一の緩衝部材と第二の緩衝部材とからなり、前記第一の緩衝部材には圧縮コイルバネの下端部が固定され、前記第二の緩衝部材には前記圧縮コイルバネの上端部が固定されており、前記鍵盤の静鍵時には前記圧縮コイルバネは最大限圧縮された状態を保持し、前記鍵盤の押鍵時には前記圧縮コイルバネは前記鍵盤の押鍵力に応じて伸長することを特徴とするグランドピアノの鍵盤支持構造。
続きを表示（約 120 文字）【請求項２】
所定の位置に複数の穴部が設けられたシート状の第一の緩衝部材と、前記穴部に一端部が挿入保持された圧縮コイルバネと、該圧縮コイルバネの各々の他端部に独立して固定された第二の緩衝部材とからなるグランドピアノ用鍵盤支持具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、グランドピアノ用の鍵盤支持構造に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来の鍵盤を含むグランドピアノの一部断面構造を図５に示す。図５において、筬１の上面には鍵盤２が支点０により揺動可能に支持され、ブラケット３にはシャンクレール４、ウィッペンレール５が固設されている。シャンクレール４にはハンマー６を装着したハンマーシャンク７が回動可能に支持され、ウィッペンレール５にはウィッペン８が回動可能に支持されている。更に、ハンマー６が打つ弦９が張架されている。また、鍵盤２の先端側には複数個の鉛１０が埋め込まれている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１６４２７０
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の従来の鍵盤２では、鍵盤の打鍵力を軽減するために、先端部に加工が容易な鉛１０を埋め込むことにより、打鍵力の調整を行っているのだが、長期に亘る使用のため、鍵盤２に埋め込まれた鉛１０の経年劣化や、鉛の酸化膨張による隣接する鍵盤同士の接触により、白い粉状の酸化腐蝕物が筬１の上面に蓄積し、空気中に紛れて人体に吸収された場合に健康不安が考えらえる。
【０００５】
また、鉛１０はその重量により鍵盤２の押下げ時には機能するが押下げ状態からの復帰時には機能しないため、演奏者のタッチによる微妙な鍵盤の上下運動を効果的に伝えることが難しい。
【０００６】
さらに、鍵盤２の側部に鉛埋め込み用の１０ミリ径程度の穴を複数開けるため、鍵盤素材である木材本来のしなり効果や演奏者による強靭なタッチと柔軟なタッチの反応効果を削いでしまう。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本発明のグランドピアノの鍵盤支持構造は、支点で揺動可能に支持された均一な材質からなる鍵盤の前記支点より奥側の下面と筬との間に緩衝部材が配設され、該緩衝部材は第一の緩衝部材と第二の緩衝部材とからなり、前記第一の緩衝部材には圧縮コイルバネの下端部が固定され、前記第二の緩衝部材には前記圧縮コイルバネの上端部が固定されており、前記鍵盤の静鍵時には前記圧縮コイルバネは最大限圧縮された状態を保持し、前記鍵盤の押鍵時には前記圧縮コイルバネは前記鍵盤の押鍵力に応じて伸長する。また、所定の位置に複数の穴部が設けられたシート状の第一の緩衝部材と、前記穴部に一端部が挿入保持された圧縮コイルバネと、該圧縮コイルバネの各々の他端部に独立して固定された第二の緩衝部材とからなるグランドピアノ用鍵盤支持具を提供する。
【発明の効果】
【０００８】
上記構成によれば、鍵盤の上下運動に俊敏に反応でき超高速連続打鍵が従来より可能になり、演奏表現のバリエーションの選択幅が広くなる。また、鉛による健康不安が解消され安心してピアノ演奏を長時間を楽しめる。さらに、鍵盤の素材本来の持つ強靭さとしなり効果が犠牲にされず、演奏者の微妙なタッチの反応を得ることができる。
【図面の簡単な説明】
【０００９】

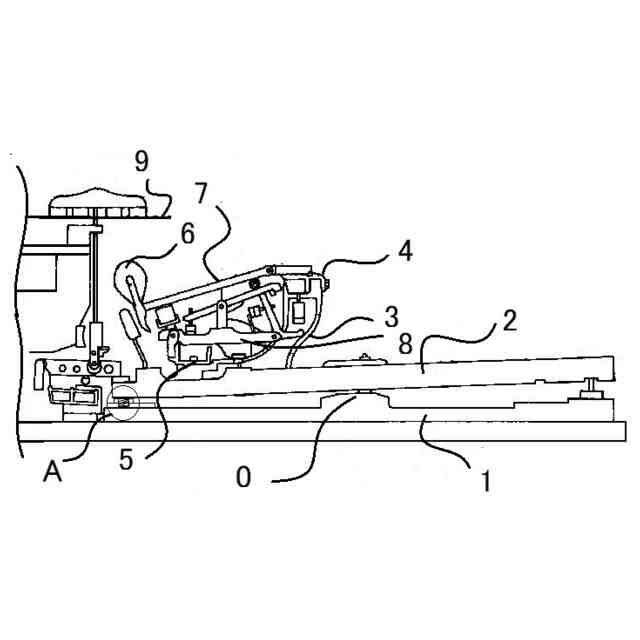

本発明の鍵盤を含むグランドピアノの静鍵時における一部断面構造である。

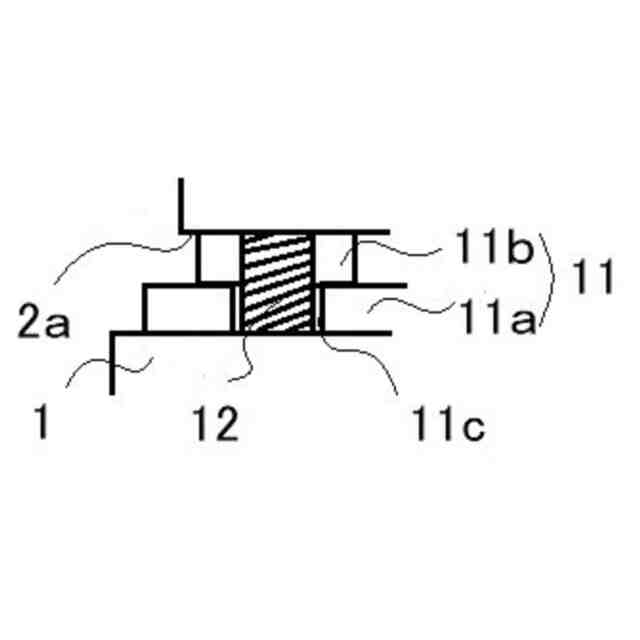

図１のA部の拡大断面図である。

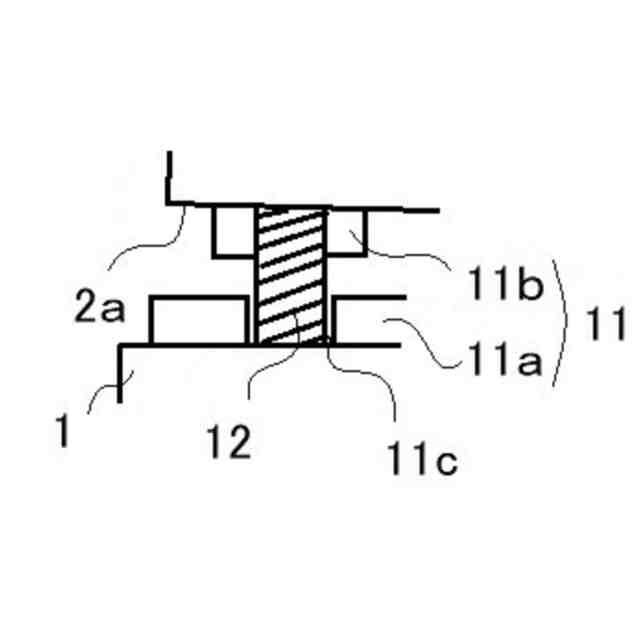

本発明の鍵盤を含むグランドピアノの押鍵時における一部断面構造のA部の拡大断面図である。

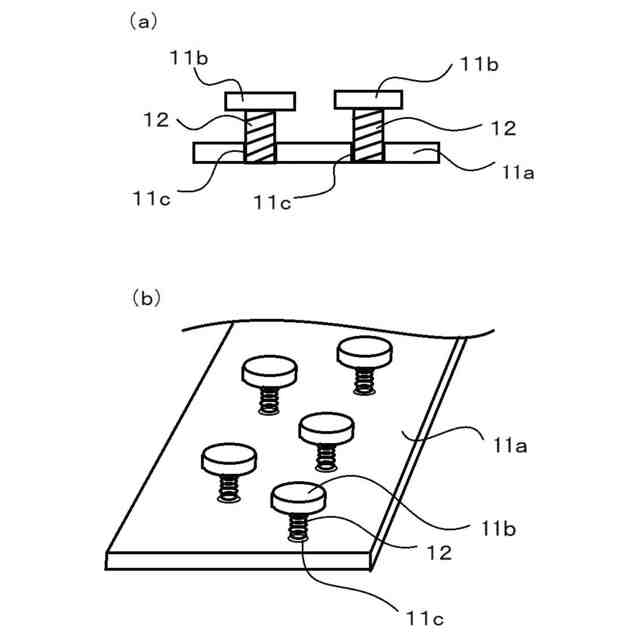

（ａ）は本発明のグランドピアノ用鍵盤支持具の斜視図であり、（ｂ）は側断面図である。

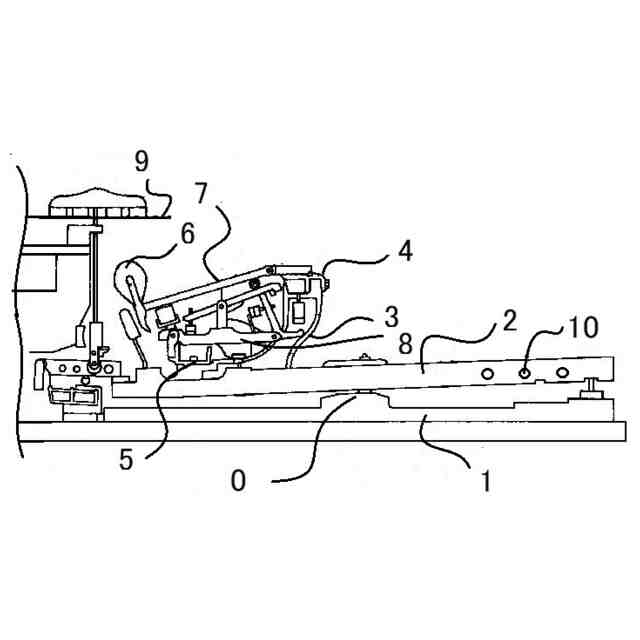

従来の鍵盤を含むグランドピアノの静鍵時における一部断面構造である。
【発明を実施するための形態】
【００１０】
図１は本発明の鍵盤を含むグランドピアノの静鍵時における一部断面構造であり、図２は図１のA部の拡大断面図である。これらの図において、図５と同じ構成要件については同番号を付し、詳細な説明は省略する。図1及び図２に示すように、筬１の鍵盤奥側にはゴム板１１ａが敷設されており、該ゴム板１１ａ上にはフェルト１１ｂが載置され、これらゴム板１１aとフェルト１１ｂとで緩衝部材１１を形成している。そして、この緩衝部材１１には挿入孔１１ｃが穿孔されており、該挿入孔１１ｃ内には圧縮コイルバネ１２が前記筬１側で固定された状態で挿入されている。なお、鍵盤２は均一な木製であり、鉛等の錘を内部に埋設されていないものとする。
（【００１１】以降は省略されています）
