TOP特許意匠商標
特許ウォッチ Twitter
公開番号2025085505
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2023199425
出願日2023-11-24
発明の名称エチレン系共重合体組成物およびその用途
出願人三井化学株式会社
代理人弁理士法人エスエス国際特許事務所
主分類C08L 23/16 20060101AFI20250529BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】本発明の目的は、エチレン・α-オレフィン・非共役ポリエン共重合体ゴムと合成繊維と間の接着性、更には、耐熱性を改良して、搬送ベルト(コンベヤベルト)のカーカス層などの合成繊維との積層の用途への利用を更に進展させること。
【解決手段】本発明は、特定の要件を満たすエチレン・α-オレフィン・非共役ポリエン
共重合体である成分(A)および変性ポリオレフィン系ワックス(B)を含むエチレン系共重合体組成物、およびその用途。
【選択図】なし
特許請求の範囲【請求項1】
以下に規定される要件(a1)~要件(a4)を満たすエチレン・α-オレフィン・非共役ポリエン共重合体(A)、および変性ポリオレフィン系ワックス(B)を含むことを特徴とするエチレン系共重合体組成物。
要件(a1):エチレン[L]に由来する構造単位と、炭素原子数4~20のα-オレフィン[M]に由来する構造単位、および非共役ポリエン[N]に由来する構造単位とを含み、エチレン[L]に由来する構造単位と、炭素原子数4~20のα-オレフィン[M]に由来する構造単位のモル比〔[L]/[M]〕が、40/60~90/10である。
要件(a2):非共役ポリエン[N]に由来する構造単位の含有量が0.1~6.0モル%である(ただし、[L]、[M]および[N]に由来する構造単位の合計を100モル%とする)。
要件(a3):ムーニー粘度(ML(1+4)125℃)が、5~100である。
要件(a4):下記の式(i)で表されるB値が1.20以上である。
B値=([EX]+2[Y])/〔2×[E]×([X]+[Y])〕・・(i)
(ただし、[E]、[X]および[Y]は、それぞれ、エチレン[L]、炭素原子数4~20のα-オレフィン[M]、および非共役ポリエン[N]に由来する構造単位のモル分率を示し、[EX]はエチレン[L]-炭素原子数4~20のα-オレフィン[M]のダイアッド連鎖分率を示す。)
続きを表示(約 770 文字)【請求項2】
エチレン・α-オレフィン・非共役ポリエン共重合体(A)を構成する炭素原子数4~20のα-オレフィン[M]が、1-ブテンである請求項1に記載のエチレン系共重合体組成物。
【請求項3】
変性ポリオレフィン系ワックス(B)の酸価が30~90mg-KOH/gである請求項1に記載のエチレン系共重合体組成物。
【請求項4】
変性ポリオレフィン系ワックス(B)の数平均分子量(Mn)が100~10000である請求項1に記載のエチレン系共重合体組成物。
【請求項5】
変性ポリオレフィン系ワックス(B)の溶融粘度(140℃)が10~1000mPa・sである請求項1に記載のエチレン系共重合体組成物。
【請求項6】
変性ポリオレフィン系ワックス(B)がマレイン酸変性ポリエチレンワックスである請求項1に記載のエチレン系共重合体組成物。
【請求項7】
エチレン・α-オレフィン・非共役ポリエン共重合体(A)100質量部当たり、変性ポリオレフィン系ワックス(B)を0.5~100質量部含む、請求項1に記載のエチレン系共重合体組成物。
【請求項8】
トランスポリオクテニレン(C)を含む請求項1に記載のエチレン系共重合体組成物。
【請求項9】
エチレン・α-オレフィン・非共役ポリエン共重合体(A)100質量部当たり、トランスポリオクテニレン(C)を0.5~50質量部含む、請求項8に記載のエチレン系共重合体組成物。
【請求項10】
請求項1~9のいずれかに記載のエチレン系共重合体組成物からなる層[I]と、繊維材料を含む層[II]とが接していることを特徴とする積層体。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本発明は、架橋可能なエチレン系共重合体組成物、当該組成物を用いた繊維材料を含む層との積層体、およびその用途に関する。
続きを表示(約 2,500 文字)【背景技術】
【0002】
EPDMなどのエチレン・α-オレフィン・非共役ポリエン共重合体は、一般に、耐候性、耐熱性、耐オゾン性に優れており、自動車用工業部品、工業用ゴム製品、電気絶縁材、土木建築用材、ゴム引き布などの産業資材に用いられている。
その中でも、搬送ベルト(コンベヤベルト)のカーカス層へ利用が望まれており、更なる生産性向上や寿命向上を図る改良が求められている。そのため、エチレン・α-オレフィン・非共役ポリエン共重合体ゴムと合成繊維と間の接着性を改良することが検討され、エチレン・α-オレフィン・ジエン共重合体に、トランスポリオクテニレンゴムを配合してなる亜鉛華が配合される硫黄加硫系のエチレンプロピレンゴム配合物とすることが提案されている(特許文献2)。
【先行技術文献】
【特許文献】
【0003】
特公昭42-23632号公報
特許第2528033号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
本発明は、エチレン・α-オレフィン・非共役ポリエン共重合体ゴムと合成繊維と間の接着性、更には、耐熱性を改良して、搬送ベルト(コンベヤベルト)のカーカス層などの合成繊維との積層の用途への利用を更に進展させることを目的とするものである。
【課題を解決するための手段】
【0005】
本発明は、以下の項[1]~[13]に係る。
[1]
以下に規定される要件(a1)~要件(a4)を満たすエチレン・α-オレフィン・非共役ポリエン共重合体、および変性ポリオレフィン系ワックス(B)を含むことを特徴とするエチレン系共重合体組成物。
要件(a1):エチレン[L]に由来する構造単位と、炭素原子数4~20のα-オレフィン[M]に由来する構造単位、および非共役ポリエン[N]に由来する構造単位とを含み、エチレン[L]に由来する構造単位と、炭素原子数4~20のα-オレフィン[M]に由来する構造単位のモル比〔[L]/[M]〕が、40/60~90/10である。
要件(a2):非共役ポリエン[N]に由来する構造単位の含有量が0.1~6.0モル%である(ただし、[L]、[M]および[N]に由来する構造単位の合計を100モル%とする。)
要件(a3):ムーニー粘度(ML(1+4)125℃)が、5~100である。
要件(a4):下記の式(i)で表されるB値が1.20以上である。
B値=([EX]+2[Y])/〔2×[E]×([X]+[Y])〕・・(i)
(ただし、[E]、[X]および[Y]は、それぞれ、エチレン[L]、炭素原子数4~20のα-オレフィン[M]、および非共役ポリエン[N]に由来する構造単位のモル分率を示し、[EX]はエチレン[L]-炭素原子数4~20のα-オレフィン[M]のダイアッド連鎖分率を示す。)
【0006】
[2]
エチレン・α-オレフィン・非共役ポリエン共重合体(A)を構成する炭素原子数4~20のα-オレフィン[M]が、1-ブテンである上記の[1]に記載のエチレン系共重合体組成物。
[3]
変性ポリオレフィン系ワックス(B)の酸価が30~90mg-KOH/gである上記の[1]または[2]に記載のエチレン系共重合体組成物。
[4]
変性ポリオレフィン系ワックス(B)の数平均分子量(Mn)が100~10000である上記の[1]~[3]のいずれかに記載のエチレン系共重合体組成物。
[5]
変性ポリオレフィン系ワックス(B)の溶融粘度(140℃)が10~1000mPa・sである上記の[1]~[4]のいずれかに記載のエチレン系共重合体組成物。
[6]
変性ポリオレフィン系ワックス(B)がマレイン酸変性ポリエチレンワックスである上記の[1]~[5]のいずれかに記載のエチレン系共重合体組成物。
【0007】
[7]
エチレン・α-オレフィン・非共役ポリエン共重合体(A)100質量部当たり、変性ポリオレフィン系ワックス(B)を0.5~100質量部含む、上記の[1]~[6]のいずれかに記載のエチレン系共重合体組成物。
[8]
トランスポリオクテニレン(C)を含む上記の[1]~[7]のいずれかに記載のエチレン系共重合体組成物。
[9]
エチレン・α-オレフィン・非共役ポリエン共重合体(A)100質量部当たり、トランスポリオクテニレン(C)を0.5~50質量部含む、上記の[8]に記載のエチレン系共重合体組成物。
【0008】
[10]
上記の[1]~[9]のいずれかの一項に記載のエチレン系共重合体組成物からなる層[I]と、繊維材料を含む層[II]とが接していることを特徴とする積層体。
[11]
エチレン系共重合体組成物が架橋してなる、上記の[10]に記載の積層体。
[12]
上記の層[II]の繊維材料が帆布である、上記の[10]に記載の積層体。
[13]
上記の[10]に記載の積層体を有してなる工業用ベルト。
【発明の効果】
【0009】
本発明によれば、エチレン・α-オレフィン・非共役ポリエン共重合体ゴムと合成繊維と間の接着性が改良されており、さらにそれからなる積層体の耐熱性が改良されており、その生産性向上や寿命向上を図ることができる。
【発明を実施するための形態】
【0010】
本発明のエチレン系共重合体組成物は、エチレン・α-オレフィン・非共役ポリエン共重合体(A)、および変性ポリオレフィン系ワックス(B)を含むものである。
まず、以下に、エチレン・α-オレフィン・非共役ポリエン共重合体(A)について説明する。

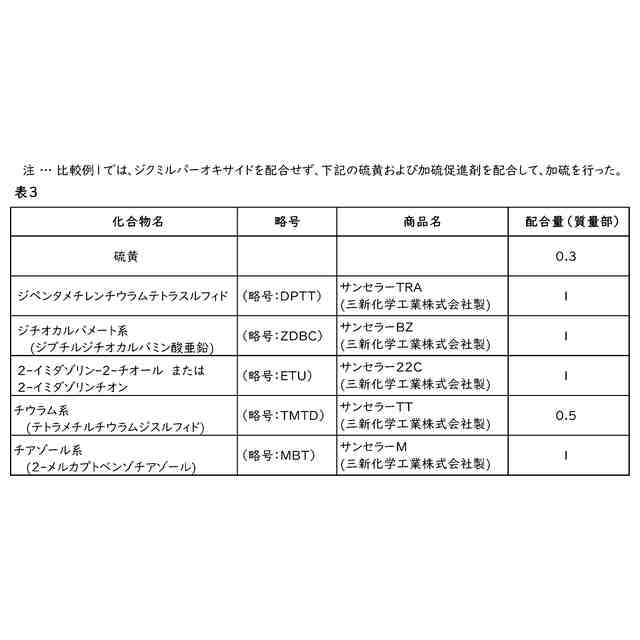

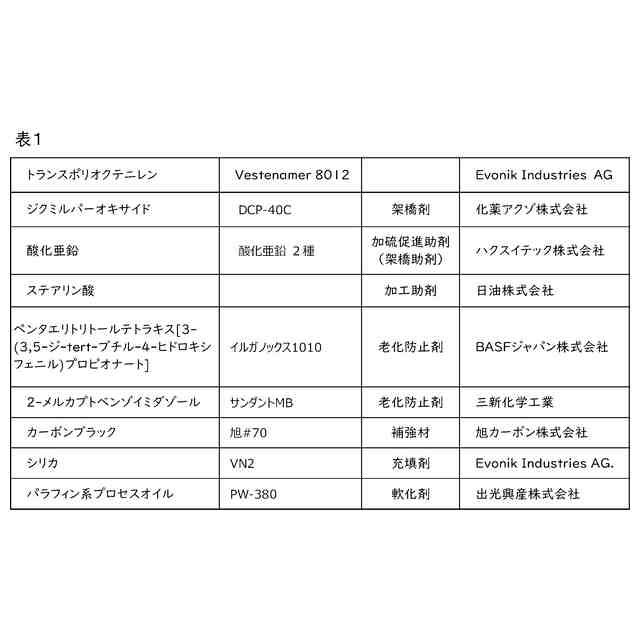

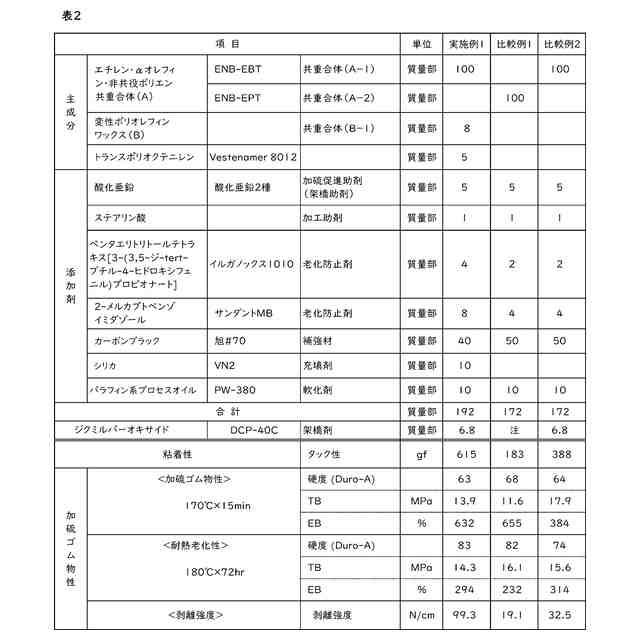

(【0011】以降は省略されています)

この特許をJ-PlatPatで参照する

関連特許

三井化学株式会社
コート層
1か月前
三井化学株式会社
吸音構造体
22日前
三井化学株式会社
遮音構造体
27日前
三井化学株式会社
ゴム組成物
8日前
三井化学株式会社
遮音構造体
27日前
三井化学株式会社
遮音構造体
1か月前
三井化学株式会社
マイクロカプセル
1か月前
三井化学株式会社
非水電解液二次電池
1か月前
三井化学株式会社
抗菌部材及び抗菌製品
6日前
三井化学株式会社
ポリアミド樹脂組成物
21日前
三井化学株式会社
ポリアミド樹脂組成物
21日前
三井化学株式会社
重合体組成物および成形体
23日前
三井化学株式会社
構造用ポリウレタン接着剤
2か月前
三井化学株式会社
積層体およびその製造方法
1か月前
三井化学株式会社
積層体及び積層体の製造方法
23日前
三井化学株式会社
抗菌性組成物及び抗菌活性剤
1か月前
三井化学株式会社
抗菌性組成物及び抗菌活性剤
1か月前
三井化学株式会社
非水電解液二次電池の製造方法
今日
三井化学株式会社
培養容器及び培養容器の製造方法
22日前
三井化学株式会社
非水電解液及び非水電解液二次電池
28日前
三井化学株式会社
電磁波吸収体及び電磁波吸収性筐体
2か月前
三井化学株式会社
ポリアミド樹脂組成物および成形体
27日前
三井化学株式会社
組成物、および燃料電池ガスケット
1か月前
三井化学株式会社
伝動ベルト用組成物およびその用途
21日前
三井化学株式会社
エチレン系共重合体組成物およびその用途
1か月前
三井化学株式会社
樹脂組成物、積層体、および工業用ベルト
1か月前
三井化学株式会社
エチレン系共重合体組成物およびその用途
1か月前
三井化学株式会社
粉砕トナー用バインダーおよび粉砕トナー
1か月前
三井化学株式会社
組成物、積層体、及び、積層体の製造方法
1か月前
三井化学株式会社
ポリアミド樹脂組成物および金属樹脂接合体
2日前
三井化学株式会社
エチレン系共重合体組成物およびホース製品
1か月前
三井化学株式会社
エチレン系共重合体組成物およびホース製品
1か月前
三井化学株式会社
エチレン系共重合体組成物およびホース製品
1か月前
三井化学株式会社
無機フィラー含有ポリプロピレン樹脂組成物
1か月前
三井化学株式会社
ペプチドのスクリーニング方法及びペプチド
1か月前
国立大学法人徳島大学
ゼオライトの製造方法
1か月前
続きを見る
