特許ウォッチ

公開番号2025076917
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2023188879
出願日2023-11-02
発明の名称構造用ポリウレタン接着剤
出願人三井化学株式会社
代理人弁理士法人いくみ特許事務所
主分類C09J 175/04 20060101AFI20250509BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】植物由来の原料を使用しながら、接着特性に優れる構造用ポリウレタン接着剤を提供すること。
【解決手段】構造用ポリウレタン接着剤は、ポリイソシアネート成分と、ポリオール成分とを含有する。ポリイソシアネート成分は、第1イソシアネート成分と、第2イソシアネート成分とを含む。第1イソシアネート成分は、第1イソシアネート基末端プレポリマーを含み、第2イソシアネート成分は、脂肪族ポリイソシアネートの誘導体を含む。ポリオール成分は、高分子量ポリオールと、低分子量ポリオールとを含む。高分子量ポリオールは、植物油ポリオールであり、水酸基価が200mgKOH/g以上である。ポリオール成分の総量に対する、高分子量ポリオールの含有割合が、89質量%以上、99質量%以下である。
【選択図】なし
特許請求の範囲【請求項１】
ポリイソシアネート成分と、ポリオール成分とを含有し、
前記ポリイソシアネート成分は、第１イソシアネート成分と、第２イソシアネート成分とを含み、
前記第１イソシアネート成分は、第１イソシアネート基末端プレポリマーを含み、
前記第２イソシアネート成分は、脂肪族ポリイソシアネートの誘導体を含み、
前記ポリオール成分は、高分子量ポリオールと、低分子量ポリオールとを含み、
前記高分子量ポリオールは、植物油ポリオールであり、
前記高分子量ポリオールの水酸基価が、２００ｍｇＫＯＨ／ｇ以上であり、
前記ポリオール成分の総量に対する、前記高分子量ポリオールの含有割合が、８９質量％以上、９９質量％以下である、構造用ポリウレタン接着剤。
続きを表示（約 910 文字）【請求項２】
前記第１イソシアネート基末端プレポリマーは、第１原料ポリイソシアネートと、第１原料ポリオールとの反応生成物であり、
前記第１原料ポリイソシアネートは、芳香族ポリイソシアネートであり、
前記第１原料ポリオールは、植物由来成分を含むポリテトラメチレンエーテルグリコールおよび／または植物油ポリオールを含む、請求項１に記載の構造用ポリウレタン接着剤。
【請求項３】
前記第１イソシアネート成分における、イソシアネート基の含有率は、９．０質量％以上である、請求項１に記載の構造用ポリウレタン接着剤。
【請求項４】
前記脂肪族ポリイソシアネートの誘導体が、脂肪族ポリイソシアネートのイソシアヌレート変性体および／または脂肪族ポリイソシアネートのアダクト変性体を含む、請求項１に記載の構造用ポリウレタン接着剤。
【請求項５】
前記ポリイソシアネート成分が、さらに、第３イソシアネート成分を含み、
前記第３イソシアネート成分が、芳香族ポリイソシアネートのカルボジイミド変性体である、請求項１に記載の構造用ポリウレタン接着剤。
【請求項６】
前記ポリオール成分の総量に対する、前記高分子量ポリオールの含有割合が、９６質量％以下である、請求項１に記載の構造用ポリウレタン接着剤。
【請求項７】
前記ポリイソシアネート成分における、イソシアネート基の含有率は、１０．０質量％以上である、請求項１に記載の構造用ポリウレタン接着剤。
【請求項８】
前記高分子量ポリオールは、ひまし油ポリオールである、請求項１に記載の構造用ポリウレタン接着剤。
【請求項９】
前記高分子量ポリオールの水酸基価が、２５０ｍｇＫＯＨ／ｇ以上である、請求項１に記載の構造用ポリウレタン接着剤。
【請求項１０】
前記構造用ポリウレタン接着剤における、植物由来成分の含有割合が、２０質量％以上、８０質量％以下である、請求項１に記載の構造用ポリウレタン接着剤。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、構造用ポリウレタン接着剤に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、複数の部材から構成される構造物において、各部材を接着するために、構造用接着剤が用いられている。構造用接着剤としては、例えば、主剤（成分１）および硬化剤（成分２）を含む２液硬化型の構造用ポリウレタン接着剤が知られている。
【０００３】
構造用ポリウレタン接着剤として、より具体的には、以下の処方が提案されている。すなわち、硬化剤（成分１）が、ポリプロピレングリコールおよび１，４－ブタンジオールを含有する。また、主剤（成分２）が、イソシアネート基末端のウレタンプレポリマーおよび脂肪族ポリイソシアネート誘導体（ヘキサメチレンジイソシアネートのイソシアヌレート変性体）を含有する。また、イソシアネート基末端のウレタンプレポリマーが、ポリイソシアネートとしての４，４’－メチレンジフェニルジイソシアネート（ＭＤＩ）と、ポリオールとしてのポリオキシプロピレングリコール、ポリオキシプロピレントリオールおよびポリテトラメチレンエーテルグリコールとの反応生成物を含有する（例えば、特許文献１（実施例５）参照。）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１３２１９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
一方、カーボンニュートラルを目的とした、石油由来の二酸化炭素（ＣＯ
２
）排出の削減需要が高まっている観点から、構造用ポリウレタン接着剤としては、植物由来の原料を使用しながら、接着特性に優れることが要求される。
【０００６】
本発明は、植物由来の原料を使用しながら、接着特性に優れる構造用ポリウレタン接着剤を提供する。
【課題を解決するための手段】
【０００７】
本発明［１］は、ポリイソシアネート成分と、ポリオール成分とを含有し、前記ポリイソシアネート成分は、第１イソシアネート成分と、第２イソシアネート成分とを含み、前記第１イソシアネート成分は、第１イソシアネート基末端プレポリマーを含み、前記第２イソシアネート成分は、脂肪族ポリイソシアネートの誘導体を含み、前記ポリオール成分は、高分子量ポリオールと、低分子量ポリオールとを含み、前記高分子量ポリオールは、植物油ポリオールであり、前記高分子量ポリオールは、水酸基価が２００ｍｇＫＯＨ／ｇ以上であり、前記ポリオール成分の総量に対する、前記高分子量ポリオールの含有割合が、８９質量％以上、９９質量％以下である、構造用ポリウレタン接着剤を含んでいる。
【０００８】
本発明［２］は、前記第１イソシアネート基末端プレポリマーは、第１原料ポリイソシアネートと、第１原料ポリオールとの反応生成物であり、前記第１原料ポリイソシアネートは、芳香族ポリイソシアネートであり、前記第１原料ポリオールは、植物由来成分を含むポリテトラメチレンエーテルグリコールおよび／または植物油ポリオールを含む、上記［１］に記載の構造用ポリウレタン接着剤を含んでいる。
【０００９】
本発明［３］は、前記第１イソシアネート成分における、イソシアネート基の含有率は、９．０質量％以上である、上記［１］または［２］に記載の構造用ポリウレタン接着剤を含んでいる。
【００１０】
本発明［４］は、前記脂肪族ポリイソシアネートの誘導体が、肪族ポリイソシアネートのイソシアヌレート変性体および／または脂肪族ポリイソシアネートのアダクト変性体を含む、上記［１］～［３］のいずれか一つに記載の構造用ポリウレタン接着剤を含んでいる。
（【００１１】以降は省略されています）

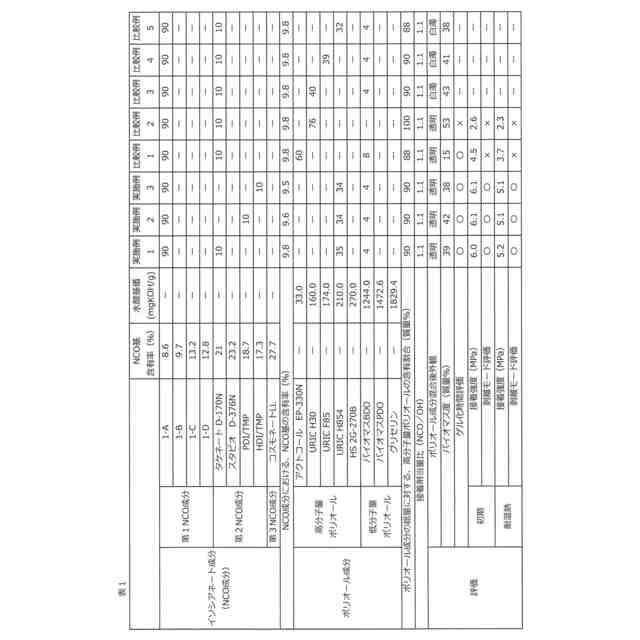

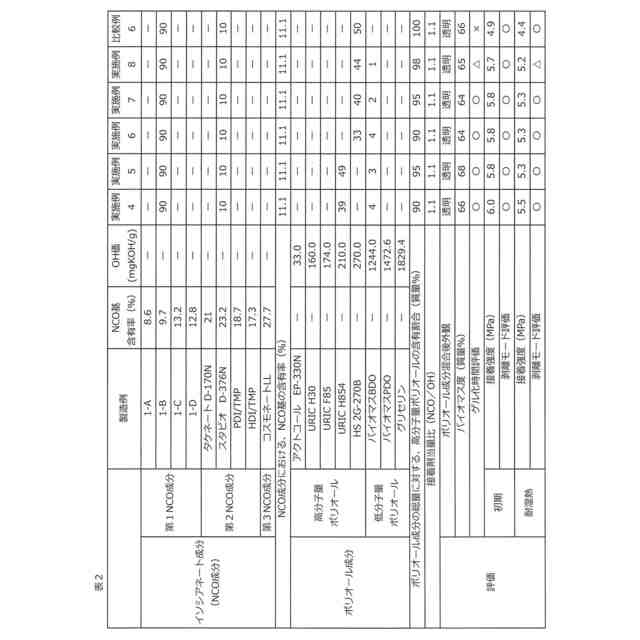

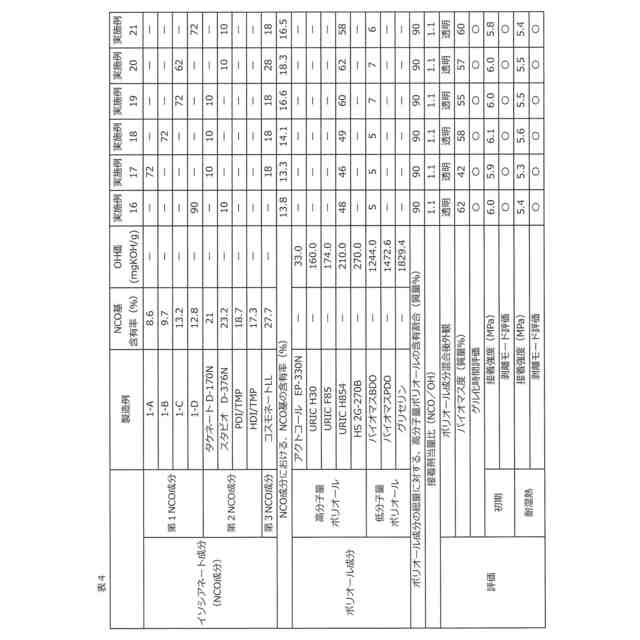

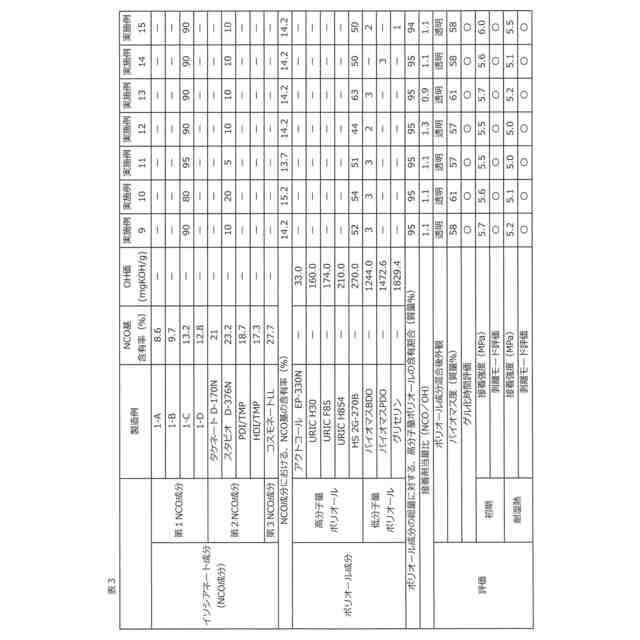

関連特許
