TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025086335
公報種別
公開特許公報(A)
公開日
2025-06-06
出願番号
2024196412
出願日
2024-11-11
発明の名称
コート層
出願人
三井化学株式会社
代理人
弁理士法人いくみ特許事務所
主分類
C09D
201/00 20060101AFI20250530BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約
【課題】季節に応じて、所望の触感を実現できるコート層を提供すること。
【解決手段】コート層は、マトリックス樹脂と、マトリックス樹脂に分散された吸湿微粒子とを含む。所定の試験により測定される相対湿度10%の動摩擦係数F
10
と、相対湿度90%の動摩擦係数F
90
とが、下記式(1)を満足する。
(F
90
/F
10
-1)×100<0 (1)

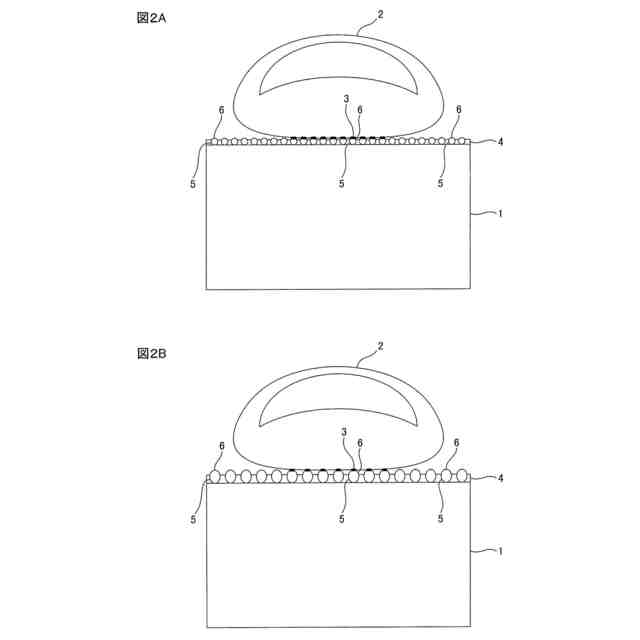

【選択図】図2
特許請求の範囲
【請求項1】
マトリックス樹脂と、前記マトリックス樹脂に分散された吸湿微粒子とを含み、
下記試験により測定される相対湿度10%の動摩擦係数F
10
と、相対湿度90%の動摩擦係数F
90
とが、下記式(1)を満足する、コート層。
(F
90
/F
10
-1)×100<0 (1)
試験:25℃、相対湿度10%の条件下で、コート層を3時間静置する。その後、コート層の表面に対して、触感評価機(摺動速度10mm/秒、荷重50gf、摺動距離10mm)を用いて、相対湿度10%の動摩擦係数F
10
を測定する。25℃、相対湿度90%の条件下で、コート層を3時間静置する。その後、コート層の表面に対して、触感評価機(摺動速度10mm/秒、荷重50gf、摺動距離10mm)を用いて、相対湿度90%の動摩擦係数F
90
を測定する。
続きを表示(約 280 文字)
【請求項2】

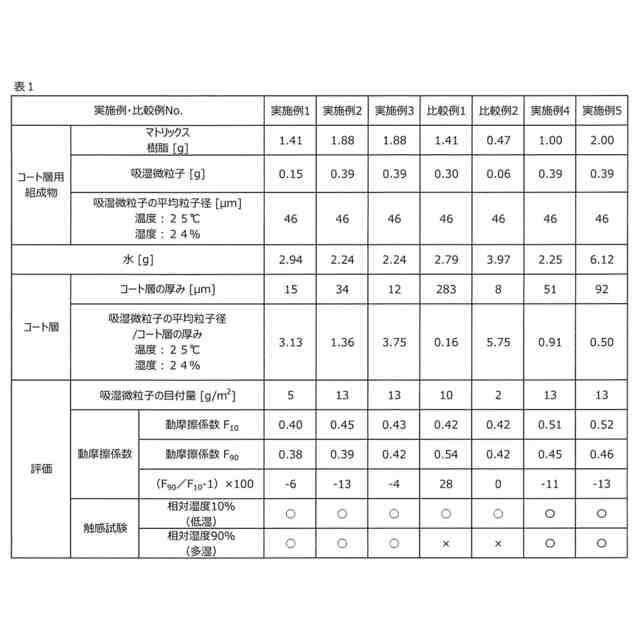

前記コート層の厚みに対する、前記吸湿微粒子の平均粒子径の比が、0.20以上5.00以下である、請求項1に記載のコート層。
【請求項3】
前記吸湿微粒子の目付量が、2.0g/m
2
を超過、50.0g/m
2
以下である、請求項1に記載のコート層。
【請求項4】
厚みが、10μm以上270μm以下である、請求項1に記載のコート層。
【請求項5】
前記吸湿微粒子の平均粒子径が、31μm以上5000μm以下である、請求項1~4のいずれか一項に記載のコート層。
発明の詳細な説明
【技術分野】
【0001】
本発明は、コート層に関する。
続きを表示(約 1,100 文字)
【背景技術】
【0002】
従来、触感に優れる材料が提案されている。
【0003】
具体的には、基材層と、合成樹脂および吸湿性微粒子(平均粒子径3μm)を含む樹脂層(0.9mm)とを備える合成皮革が提案されている(例えば、下記特許文献1参照。
)。
【先行技術文献】
【特許文献】
【0004】
特開2011-089245号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
一方、材料には、季節に応じた触感が要求される。具体的には、夏には、さらさら感が要求される一方、冬には、しっとり感が要求される。
【0006】
特許文献1の合成皮革は、吸湿性微粒子を用い、かつ、所定の試験により測定される掌内湿度の上昇量を調整することで、さらさら感を実現しているものの、上記した季節に応じた触感を実現できないという不具合がある。
【0007】
本発明は、季節に応じて、所望の触感を実現できるコート層を提供することにある。
【課題を解決するための手段】
【0008】
本発明[1]は、マトリックス樹脂と、前記マトリックス樹脂に分散された吸湿微粒子とを含み、下記試験により測定される相対湿度10%の動摩擦係数F
10
と、相対湿度90%の動摩擦係数F
90
とが、下記式(1)を満足する、コート層である。
(F
90
/F
10
-1)×100<0 (1)
試験:25℃、相対湿度10%の条件下で、コート層を3時間静置する。その後、コート層の表面に対して、触感評価機(摺動速度10mm/秒、荷重50gf、摺動距離10mm)を用いて、相対湿度10%の動摩擦係数F
10
を測定する。25℃、相対湿度90%の条件下で、コート層を3時間静置する。その後、コート層の表面に対して、触感評価機(摺動速度10mm/秒、荷重50gf、摺動距離10mm)を用いて、相対湿度90%の動摩擦係数F
90
を測定する。
【0009】
本発明[2]は、前記コート層の厚みに対する、前記吸湿微粒子の平均粒子径の比が、0.20以上5.00以下である、上記[1]に記載のコート層を含んでいる。
【0010】
本発明[3]は、前記吸湿微粒子の目付量が、2.0g/m
2
を超過、50.0g/m
2
以下である、上記[1]または[2]に記載のコート層を含んでいる。
(【0011】以降は省略されています)
特許ウォッチbot のツイートを見る
この特許をJ-PlatPatで参照する
関連特許
三井化学株式会社
コート層
1か月前
三井化学株式会社
吸音構造体
19日前
三井化学株式会社
遮音構造体
24日前
三井化学株式会社
ゴム組成物
5日前
三井化学株式会社
遮音構造体
24日前
三井化学株式会社
遮音構造体
1か月前
三井化学株式会社
マイクロカプセル
1か月前
三井化学株式会社
非水電解液二次電池
1か月前
三井化学株式会社
抗菌部材及び抗菌製品
3日前
三井化学株式会社
ポリアミド樹脂組成物
18日前
三井化学株式会社
ポリアミド樹脂組成物
18日前
三井化学株式会社
重合体組成物および成形体
20日前
三井化学株式会社
積層体およびその製造方法
27日前
三井化学株式会社
積層体及び積層体の製造方法
20日前
三井化学株式会社
抗菌性組成物及び抗菌活性剤
1か月前
三井化学株式会社
抗菌性組成物及び抗菌活性剤
1か月前
三井化学株式会社
培養容器及び培養容器の製造方法
19日前
三井化学株式会社
組成物、および燃料電池ガスケット
1か月前
三井化学株式会社
伝動ベルト用組成物およびその用途
18日前
三井化学株式会社
非水電解液及び非水電解液二次電池
25日前
三井化学株式会社
ポリアミド樹脂組成物および成形体
24日前
三井化学株式会社
エチレン系共重合体組成物およびその用途
1か月前
三井化学株式会社
エチレン系共重合体組成物およびその用途
1か月前
三井化学株式会社
樹脂組成物、積層体、および工業用ベルト
1か月前
三井化学株式会社
組成物、積層体、及び、積層体の製造方法
1か月前
三井化学株式会社
粉砕トナー用バインダーおよび粉砕トナー
1か月前
三井化学株式会社
無機フィラー含有ポリプロピレン樹脂組成物
1か月前
三井化学株式会社
ペプチドのスクリーニング方法及びペプチド
1か月前
三井化学株式会社
エチレン系共重合体組成物およびホース製品
1か月前
三井化学株式会社
エチレン系共重合体組成物およびホース製品
1か月前
三井化学株式会社
エチレン系共重合体組成物およびホース製品
1か月前
三井化学株式会社
粘着テープ、積層体及び半導体装置の製造方法
24日前
国立大学法人徳島大学
ゼオライトの製造方法
1か月前
三井化学株式会社
資源回収システム及びコンピュータプログラム
1か月前
三井化学株式会社
コンベアベルト用共重合体組成物およびその用途
1か月前
三井化学株式会社
粘着剤層および粘着シート、並びに、これらの用途
17日前
続きを見る
他の特許を見る
