特許ウォッチ

公開番号2025078256
公報種別公開特許公報(A)
公開日2025-05-20
出願番号2023190693
出願日2023-11-08
発明の名称重合体組成物、成形体、繊維複合材料および繊維製品
出願人三井化学株式会社
代理人弁理士法人エスエス国際特許事務所
主分類C08F 10/14 20060101AFI20250513BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】4-メチル-1-ペンテン単独重合体の有する耐熱性を維持したまま、溶剤安定性の高い重合体組成物を提供すること。
【解決手段】要件(i)～(iii)を満たす4-メチル-1-ペンテン重合体(A)と、溶剤(B)とを含む重合体組成物。
要件(i):4-メチル-1-ペンテンから導かれる構成単位のみからなる
要件(ii):¹³C-NMRで測定されるメソダイアッド分率が98.0%以下である
要件(iii):示差走査熱量計で測定した融点が200℃以上である
【選択図】なし
特許請求の範囲【請求項１】
下記要件（ｉ）～（ｉｉｉ）を満たす４－メチル－１－ペンテン重合体（Ａ）と、溶剤（Ｂ）とを含む重合体組成物。
要件（ｉ）：４－メチル－１－ペンテンから導かれる構成単位のみからなる
要件（ｉｉ）：
13
Ｃ－ＮＭＲで測定されるメソダイアッド分率が９８．０％以下である
要件（ｉｉｉ）：示差走査熱量計で測定した融点が２００℃以上である
続きを表示（約 550 文字）【請求項２】
前記溶剤（Ｂ）がメチルシクロヘキサンを含む、請求項１に記載の重合体組成物。
【請求項３】
前記重合体（Ａ）が下記要件（ｉｖ）をさらに満たす、請求項１または２に記載の重合体組成物。
要件（ｉｖ）：１３５℃のデカリン中で測定した極限粘度［η］が０．１０～０．２３ｄｌ／ｇである
【請求項４】
前記重合体組成物中の前記重合体（Ａ）の含有量が１．０～１０．０質量％である、請求項１または２に記載の重合体組成物。
【請求項５】
前記重合体（Ａ）の、
13
Ｃ－ＮＭＲで測定されるメソダイアッド分率が９６．０％以下であり、
前記重合体（Ａ）の、示差走査熱量計で測定した融点が２０５℃以上である、請求項１または２に記載の重合体組成物。
【請求項６】
請求項１または２に記載の重合体組成物から形成された成形体。
【請求項７】
フィルムまたは容器である、請求項６に記載の成形体。
【請求項８】
請求項１または２に記載の重合体組成物から形成された層と、繊維基材とを含む繊維複合材料。
【請求項９】
請求項８に記載の繊維複合材料を含む、繊維製品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、重合体組成物、成形体、繊維複合材料および繊維製品に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
４－メチル－１－ペンテン系重合体および該重合体を含む重合体組成物は、耐熱性、離型性、耐薬品性等に優れているため、各種用途に広く使用されている。
このような４－メチル－１－ペンテン系重合体として、例えば、特許文献１には、特定の物性を有する４－メチル－１－ペンテン系重合体が開示され、また、該重合体を含む重合体組成物が開示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１７／１５０２６５号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
また、４－メチル－１－ペンテンの単独重合体は、４－メチル－１－ペンテン系重合体の中でも特に高剛性であり、かつ耐熱性に特に優れているため、各種用途に使用されている。
このように、４－メチル－１－ペンテンの単独重合体は、高い耐熱性を有するが、溶剤に溶解したときの安定性（以下「溶剤安定性」ともいう。）が低く、この点で改良の余地があった。
【０００５】
例えば、４－メチル－１－ペンテン単独重合体を含む重合体組成物において、溶剤安定性を改良するには、当該単独重合体を、コモノマーから導かれる構成単位を含む４－メチル－１－ペンテン系共重合体に置き換えることが考えられるが、このような共重合体を用いると耐熱性が低下し、４－メチル－１－ペンテン単独重合体の有する特性が消失してしまう場合があることが分かった。
【０００６】
本発明は以上のことに鑑みてなされたものであり、４－メチル－１－ペンテン単独重合体の有する耐熱性を維持したまま、溶剤安定性の高い重合体組成物を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明者は、前記課題を解決するために鋭意検討した結果、下記構成例によれば、前記課題を解決できることを見出し、本発明を完成した。
本発明の構成例は、以下のとおりである。
【０００８】
［１］下記要件（ｉ）～（ｉｉｉ）を満たす４－メチル－１－ペンテン重合体（Ａ）と、溶剤（Ｂ）とを含む重合体組成物。
要件（ｉ）：４－メチル－１－ペンテンから導かれる構成単位のみからなる
要件（ｉｉ）：
13
Ｃ－ＮＭＲで測定されるメソダイアッド分率が９８．０％以下である
要件（ｉｉｉ）：示差走査熱量計で測定した融点が２００℃以上である
【０００９】
［２］前記溶剤（Ｂ）がメチルシクロヘキサンを含む、［１］に記載の重合体組成物。
【００１０】
［３］前記重合体（Ａ）が下記要件（ｉｖ）をさらに満たす、［１］または［２］に記載の重合体組成物。
要件（ｉｖ）：１３５℃のデカリン中で測定した極限粘度［η］が０．１０～０．２３ｄｌ／ｇである
（【００１１】以降は省略されています）

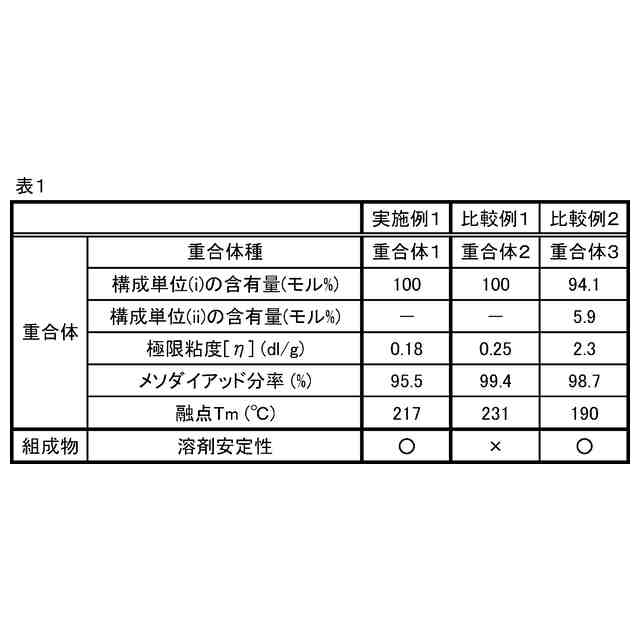

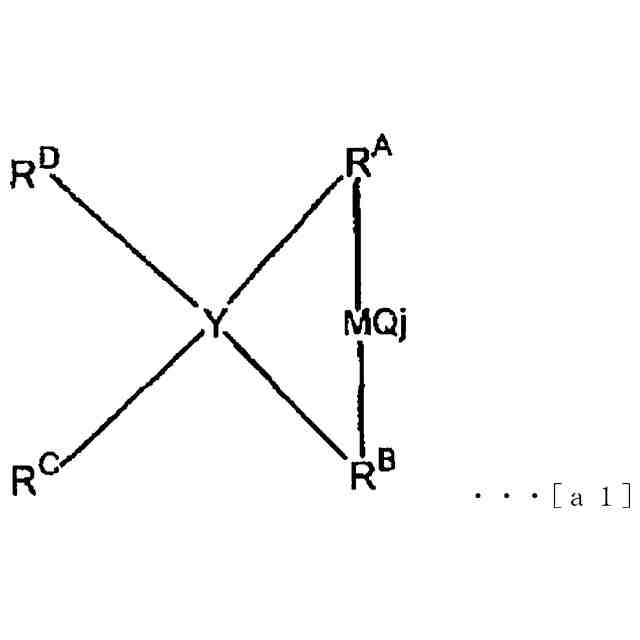

関連特許
