公開番号2025050564
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023159428
出願日2023-09-25
発明の名称電子機器
出願人カシオ計算機株式会社
代理人弁理士法人コスモ国際特許事務所
主分類G10H 1/32 20060101AFI20250328BHJP(楽器;音響)
要約【課題】音響効果を高めることが可能な電子機器を提供する。
【解決手段】電子鍵盤楽器は、本体ケース30と、本体ケース30の右側に設けられ、主たる放音方向が互いに異なる複数の放音部材を有する右側ツイータ対60と、本体ケース30の左側に設けられ、主たる放音方向が互いに異なる複数の放音部材を有する左側ツイータ対60と、備える。右側ツイータ対60及び左側ツイータ対60の各々について、一対のツイータ60間で音の干渉が発生することが抑制され、各ツイータ60から放たれた音が演奏者に効果的に届くようにすることができる。このため、電子鍵盤楽器の音響効果を高めることができる。
【選択図】図4
特許請求の範囲【請求項１】
筐体と、
前記筐体の左右方向における一方の側に設けられ、主たる放音方向が互いに異なる複数の放音部材を有する第１放音部と、
前記筐体の左右方向における他方の側に設けられ、主たる放音方向が互いに異なる複数の放音部材を有する第２放音部と、
を備える、
電子機器。
続きを表示（約 1,500 文字）【請求項２】
前記第１放音部及び前記第２放音部の少なくとも一方の前記複数の放音部材の各々は、それぞれの主たる放音方向が前記左右方向に対して互いに異なる角度をなして設けられている、
請求項１に記載の電子機器。
【請求項３】
前記第１放音部の前記複数の放音部材は一対の放音部材であり、
前記第２放音部の前記複数の放音部材は一対の放音部材であり、
前記第１放音部及び前記第２放音部の少なくとも一方の前記一対の放音部材の各々は、一方の放音部材の主たる放音方向が前記左右方向において前記筐体の中央側に向けられるように設けられ、他方の放音部材の主たる放音方向が前記左右方向において前記筐体の外側に向けられるように設けられている、
請求項１に記載の電子機器。
【請求項４】
前記第１放音部の前記複数の放音部材は一対の放音部材であり、
前記第２放音部の前記複数の放音部材は一対の放音部材であり、
前記第１放音部及び前記第２放音部の少なくとも一方の前記一対の放音部材の各々は、前記左右方向において一方の放音部材の主たる放音方向と他方の放音部材の主たる放音方向のなす角度が９０°より小さく６０°より大きい角度をなすように設けられている、
請求項１に記載の電子機器。
【請求項５】
前記第１放音部及び前記第２放音部の少なくとも一方の前記複数の放音部材の各々は、上下方向において上方側に傾いた形で設けられている、
請求項１に記載の電子機器。
【請求項６】
前記第１放音部の前記複数の放音部材は一対の放音部材であり、
前記第２放音部の前記複数の放音部材は一対の放音部材であり、
前記第１放音部及び前記第２放音部の少なくとも一方の前記一対の放音部材の各々は、上下方向において放音方向が前記筐体の前後方向に対してなす角度が１０°～３０°の範囲内となるように上方側に傾いた形で設けられている、
請求項１に記載の電子機器。
【請求項７】
前記第１放音部及び前記第２放音部の少なくとも一方より低音域の音を放出する第３放音部をさらに備える、
請求項１に記載の電子機器。
【請求項８】
前記第３放音部は、前記左右方向の一方側に設けられた一対の放音部材と、前記筐体内において前記左右方向の他方側に設けられた一対の放音部材と、を含む、
請求項１に記載の電子機器。
【請求項９】
前記第１放音部の前記複数の放音部材は一対の放音部材であり、
前記第２放音部の前記複数の放音部材は一対の放音部材であり、
前記第１放音部及び前記第２放音部の少なくとも一方の前記一対の放音部材間の前記左右方向における間隔は、前記左右方向の一方側に設けられた前記一対の放音部材間の前記左右方向の間隔及び前記左右方向の他方側に設けられた前記一対の放音部材間の前記左右方向の間隔の少なくとも一方よりも小さい、
請求項８に記載の電子機器。
【請求項１０】
前記第１放音部及び前記第２放音部の一方は、上面視して、前記左右方向の一方側に設けられた前記一対の放音部材の一方の位置と他方の位置との間に位置し、
前記第１放音部及び前記第２放音部の他方は、上面視して、前記左右方向の他方側に設けられた前記一対の放音部材の一方の位置と他方の位置との間に位置している、
請求項８に記載の電子機器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電子機器に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来から、複数のスピーカが設けられた電子機器が知られている。例えば特許文献１には、高音域用のメインスピーカと、中低音域のメインスピーカを備える電子鍵盤楽器が開示されている。この電気鍵盤楽器では、高音域用のメインスピーカと中低音域のメインスピーカが左右方向に並列した形で設けられている。
【先行技術文献】
【特許文献】
【０００３】
平９－２１２１６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電子機器では、スピーカから放たれる音の範囲を広げて音響効果を高めるため、メインスピーカとは別にサブスピーカを配置したい場合がある。しかしながら、電子鍵盤楽器の内部にサブスピーカを複数設けると、音の発生個所がばらつき、音響効果を十分に高めることができない虞があった。
【０００５】
本発明は、音響効果を高めることが可能な電子機器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の電子機器は、筐体と、前記筐体の左右方向における一方の側に設けられ、主たる放音方向が互いに異なる複数の放音部材を有する第１放音部と、前記筐体の左右方向における他方の側に設けられ、主たる放音方向が互いに異なる複数の放音部材を有する第２放音部と、を備える。
【発明の効果】
【０００７】
本発明によれば、音響効果を高めることが可能な電子機器を提供することができる。
【図面の簡単な説明】
【０００８】

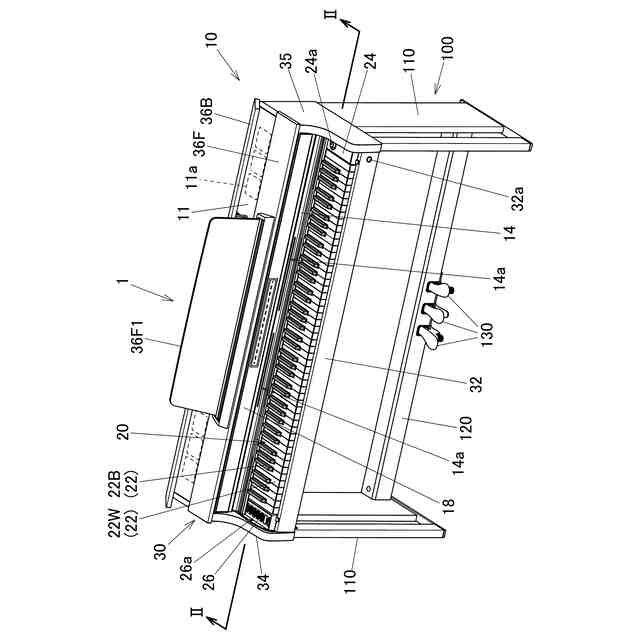

実施形態に係る電子鍵盤楽器を前方側から見た全体斜視図である。

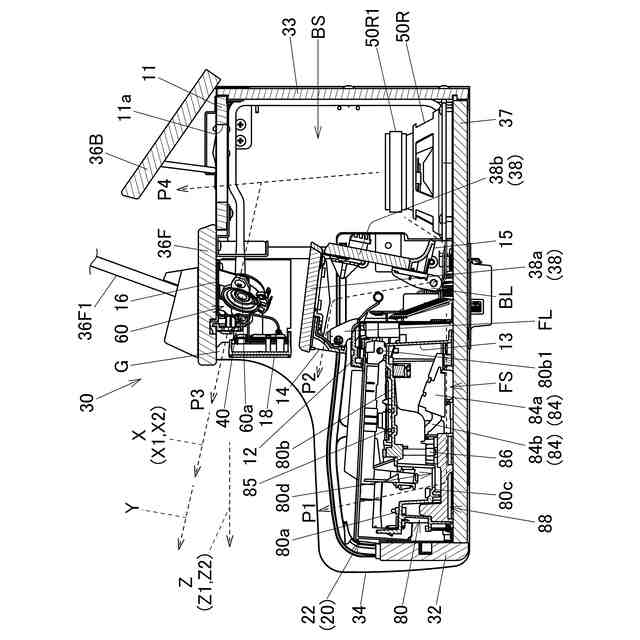

実施形態に係る電子鍵盤楽器の本体部の断面図であって、図１におけるＩＩ－ＩＩ断面の断面図である。

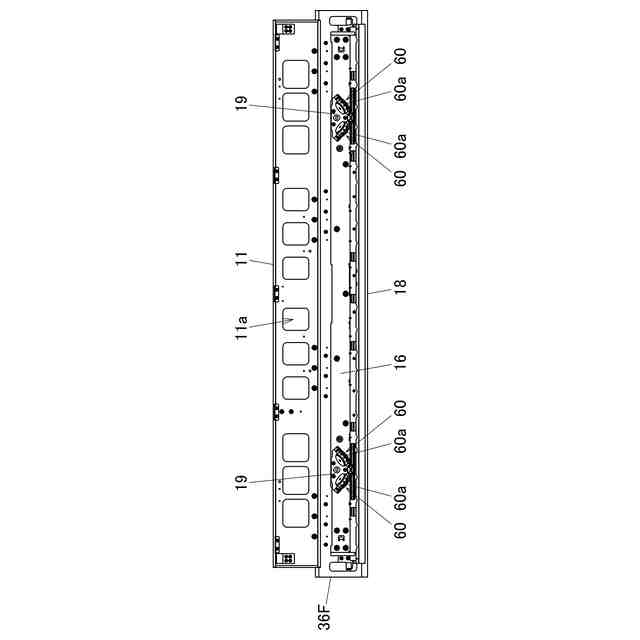

実施形態に係る電子鍵盤楽器の前方側天板、覆い板、有孔部材、及びツイータ対を下側から見た下面図である。

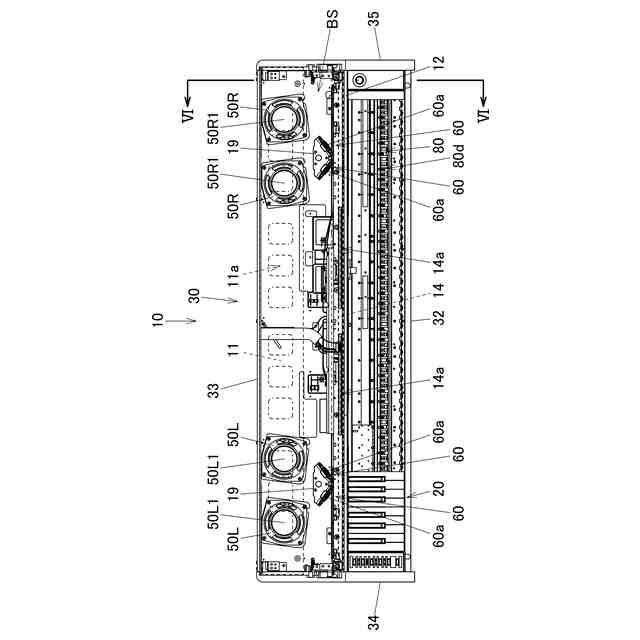

実施形態に係る電子鍵盤楽器の本体部において、前方側天板、後方側天板、及び覆い板を外した状態の上面図である。
実施形態に係る電子鍵盤楽器の一方側のツイータ対とその近傍を後方側且つ下方側から見た斜視図である。

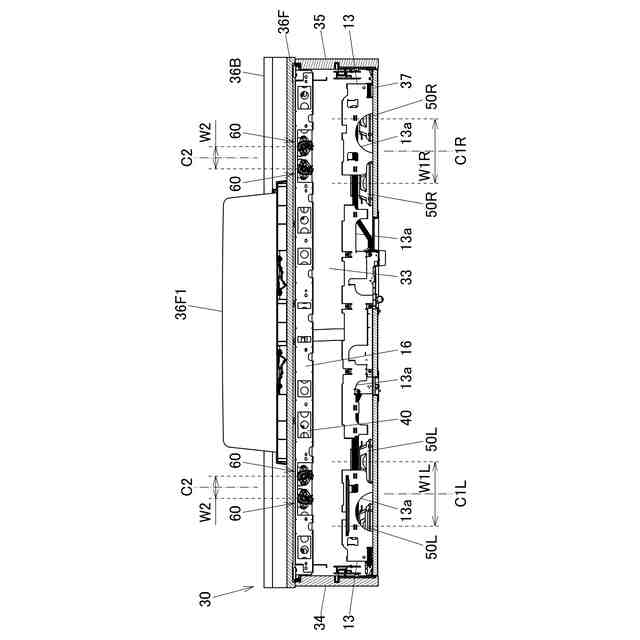

実施形態に係る電子鍵盤楽器の本体部の断面を側方向から見た図であって、図４におけるＶＩ－ＶＩ断面の断面図である。

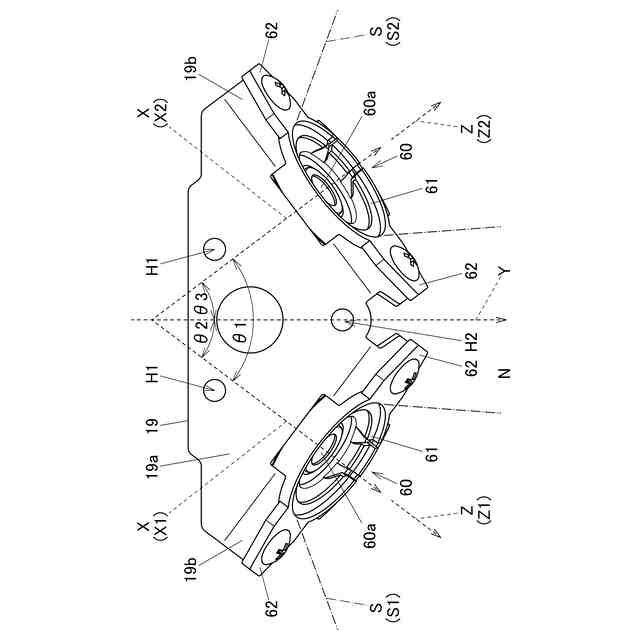

実施形態に係る電子鍵盤楽器の一方側のツイータ対を上方から見た上面図である。

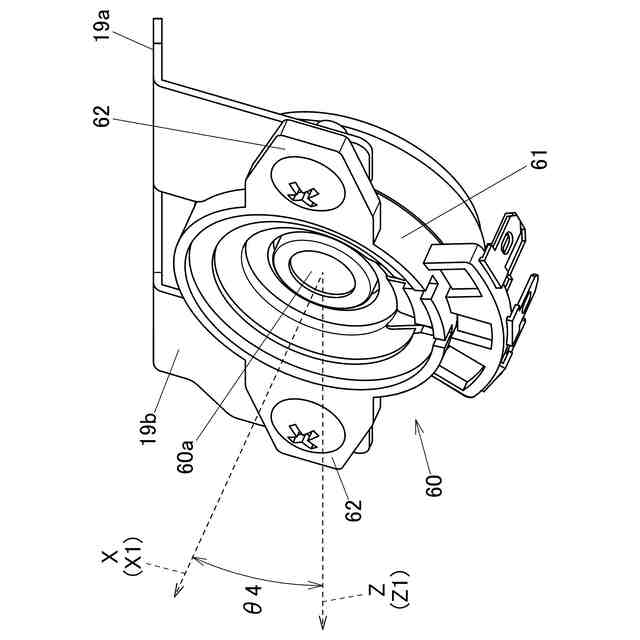

実施形態に係る電子鍵盤楽器の一方側のツイータ対を右方向斜め前側から見た側面図である。
【発明を実施するための形態】
【０００９】
図面を参照して本発明の実施形態について説明する。図１に示す電子鍵盤楽器（電子機器）１は、本体部１０と、脚部１００とを備えている。図１に示すように、本体部１０は、白鍵２２Ｗ及び黒鍵２２Ｂからなる複数の鍵２２を有し、打鍵部分が露出して設けられた鍵盤（操作子）２０と、鍵盤２０を囲んで保持する本体ケース（筐体）３０とを備えている。脚部１００は、一対の側板部材１１０と、ペダルフレーム１２０と、ペダル装置１３０とを備えている。なお、以下では、鍵盤２０の複数の鍵２２の配列方向を左右方向（図１の左側を左方向とする）とし、各鍵２２の延在方向を前後方向（図１手前側を前方向とする）とし、電子鍵盤楽器１の上下方向を上下方向（図１の上側を上方向とする）として説明する。
【００１０】
図１に示すように、一対の側板部材１１０は、両板面を左右方向に向けた姿勢で、電子鍵盤楽器１の左右両側で設置面上に立設される板状部材であり、本体部１０又は本体ケース３０を支持する。ペダルフレーム１２０は、各側板部材１１０の下側で各側板部材１１０の間を接続する。ペダル装置１３０は、ペダルフレーム１２０の左右方向略中央部に設けられている。電子鍵盤楽器１では、外部に露出する本体部１０の本体ケース３０、及び脚部１００の各側板部材１１０がそれぞれ木製又は表面が木目調の部材とされており、質感に特徴を持たせている。以下、本体部１０の構成について詳しく説明する。
