公開番号2025099358
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215965
出願日2023-12-21
発明の名称キーユニット、及び電子機器
出願人カシオ計算機株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類H01H 21/00 20060101AFI20250626BHJP(基本的電気素子)
要約【課題】薄型化が可能なキーユニット、及び電子機器を提供する。
【解決手段】キーユニットは、フレームと、キートップを備える。フレームは、回動軸又は軸受を有する。キートップは、フレームの回動軸に嵌合する軸受、又は、フレームの軸受に嵌合する回動軸を有し、フレームに対して回動可能に取り付けられる。フレームに対向するキートップの上面とつながる第1側面、及び第1側面に対向するフレームの上面とつながる第2側面は、それぞれ、回動軸を中心とした同心円状の曲線を回動軸に沿って移動してできる柱面である。
【選択図】図6
特許請求の範囲【請求項１】
回動軸又は軸受を有するフレームと、
前記フレームの前記回動軸に嵌合する軸受、又は、前記フレームの前記軸受に嵌合する回動軸を有し、前記フレームに対して回動可能に取り付けられるキートップと、を備え、
前記フレームに対向する前記キートップの上面とつながる第１側面、及び前記第１側面に対向する前記フレームの上面とつながる第２側面が、それぞれ、前記回動軸を中心とした同心円状の曲線を前記回動軸に沿って移動してできる柱面である、
キーユニット。
続きを表示（約 880 文字）【請求項２】
前記キートップの前記第１側面、及び前記フレームの前記第２側面は、前記回動軸と直交する平面と交差する曲線が円弧であり、均一な隙間を介して対向する、
請求項１に記載のキーユニット。
【請求項３】
前記フレームの前記回動軸と前記キートップの前記軸受、又は、前記フレームの前記軸受と前記キートップの前記回動軸は、ガタを有して嵌合し、
前記第１側面と前記第２側面の間の前記隙間は、前記フレームに対して前記キートップがねじれた際に前記第１側面と前記第２側面が接触する大きさである、
請求項２に記載のキーユニット。
【請求項４】
前記キートップの回動の先端に対向する別のフレームを備え、
前記キートップがその先端から前記別のフレームに向けて突出した係合凸部を有し、
前記別のフレームが前記係合凸部を係合する係合凹部を有し、
前記係合凹部が前記別のフレームの上面に連通した開口部を有し、
前記係合凸部を前記係合凹部に係合した状態で、前記係合凸部の上面が前記係合凹部の前記開口部を介して前記別のフレームの前記上面と略面一に配置される、
請求項１に記載のキーユニット。
【請求項５】
前記キートップの前記係合凸部が前記キートップの移動方向に対して傾斜した当接面を有し、
前記別のフレームの前記係合凹部が前記当接面と面で接触する受面を有する、
請求項４に記載のキーユニット。
【請求項６】
前記受面は異なる方向に傾斜した複数の受面を含み、前記当接面は前記複数の受面と同じ方向に傾斜した複数の当接面を含む、
請求項５に記載のキーユニット。
【請求項７】
前記キートップを押し込む前の初期状態で、前記キートップの前記上面と前記フレームの前記上面は略面一に配置される、
請求項１に記載のキーユニット。
【請求項８】
請求項１乃至７のいずれか一項に記載のキーユニットを有する電子機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば、電子辞書などの電子機器、及びキーユニットに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、電子辞書やノート型パソコンのキーユニットとして、例えば、複数の接点を有する板状のベース部材の上に回動軸を介して複数のキートップを所定の配列で重ねて取り付けたものが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－８６５９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した従来のキーユニットのように、板状のベース部材の上に複数のキートップを重ねて配置すると、キーユニットを十分に薄型化することは難しい。
【０００５】
本発明の目的は、薄型化が可能なキーユニット、及び電子機器を提供することである。
【課題を解決するための手段】
【０００６】
本発明の一態様に係るキーユニットは、フレームと、キートップを備える。フレームは、回動軸又は軸受を有する。キートップは、フレームの回動軸に嵌合する軸受、又は、フレームの軸受に嵌合する回動軸を有し、フレームに対して回動可能に取り付けられる。フレームに対向するキートップの上面とつながる第１側面、及び第１側面に対向するフレームの上面とつながる第２側面は、それぞれ、回動軸を中心とした同心円状の曲線を回動軸に沿って移動してできる柱面である。
【発明の効果】
【０００７】
本発明の一態様によれば、薄型化が可能なキーユニット、及び電子機器を提供することができる。
【図面の簡単な説明】
【０００８】

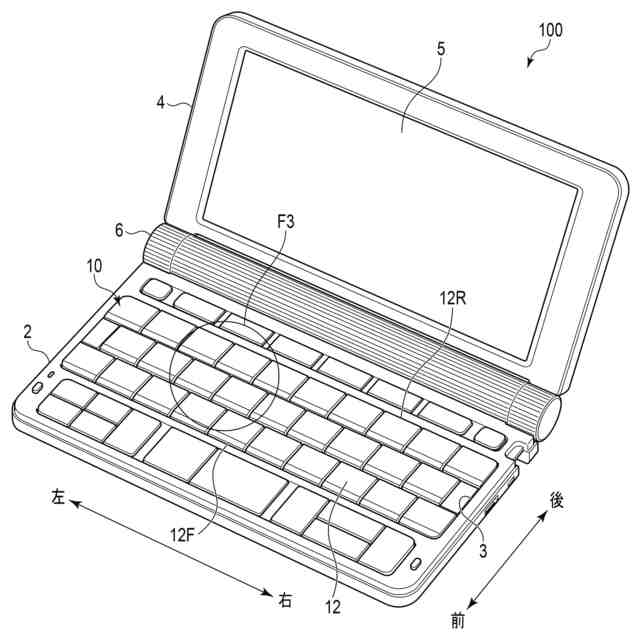

図１は、本発明の一実施形態に係るキーユニットを備えた電子辞書の外観斜視図である。

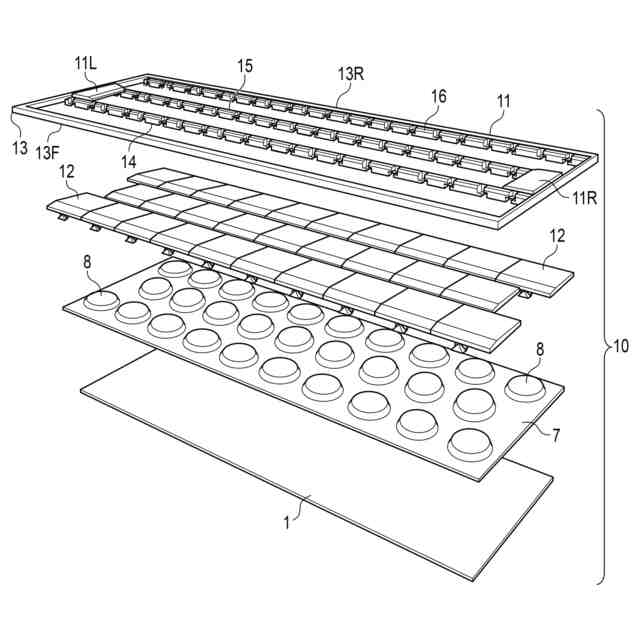

図２は、キーユニットの分解斜視図である。

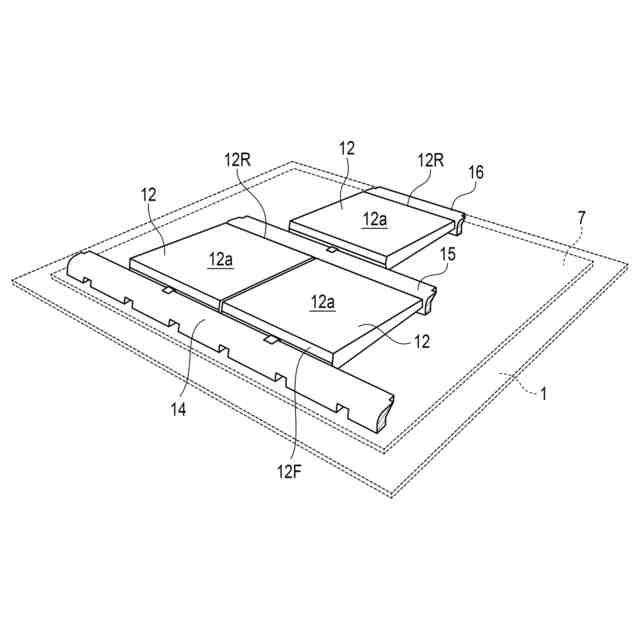

図３は、図１の領域Ｒ３にあるキーユニットの一部を部分的に拡大して示す部分拡大斜視図である。
図４は、１つのキートップとその周辺構造を裏面側から見た斜視図である。

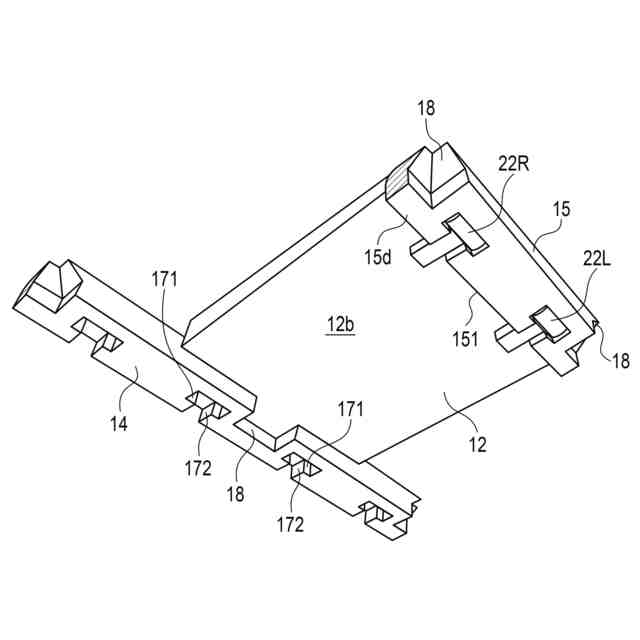

図５は、キートップをフレームと分離した状態を示す斜視図である。

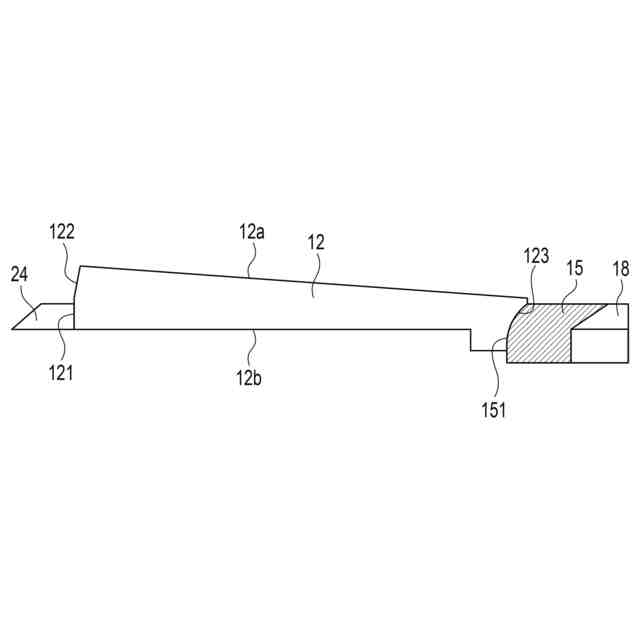

図６は、キートップの後端をフレームに接続した状態を示す側面図である。

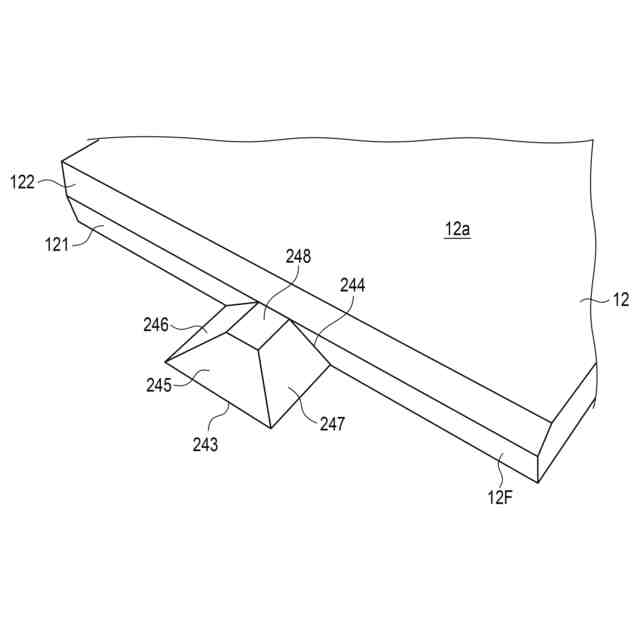

図７は、フレームの係合凹部に係合するキートップの係合凸部を示す斜視図である。

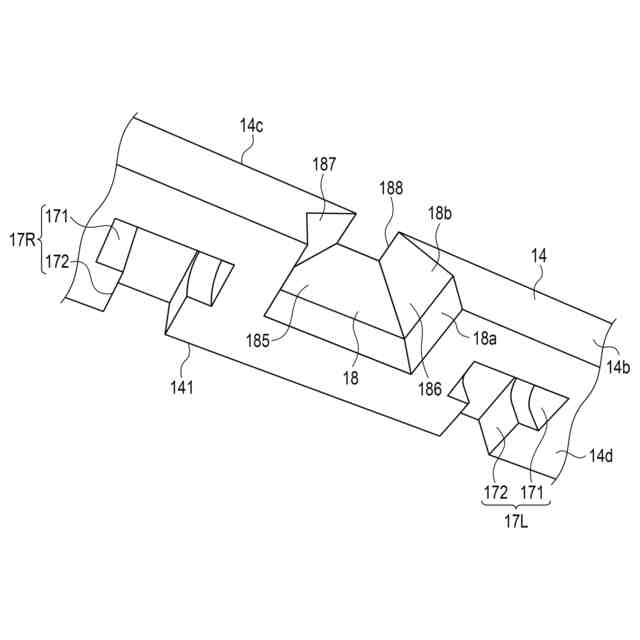

図８は、キートップの先端にある係合凸部を係合させるフレームの係合凹部を示す斜視図である。
図９は、フレームの係合凹部にキートップの係合凸部を係合した部分を上方から見た斜視図である。
図１０は、変形例に係るキーユニットの要部を示す斜視図である。
図１１は、図１０の構造を矢印Ｆ１１方向から見た側面図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して本発明の実施形態について説明する。
図１は、電子機器の一例である電子辞書１００の外観斜視図である。図１では、電子辞書１００の第１筐体２に対して第２筐体４を開いた状態を示す。第１筐体２は、扁平な矩形板状に形成されており、本発明の一実施形態に係るキーユニット１０を備える。第２筐体４は、扁平な矩形板状に形成されており、ディスプレイ５を備える。キーユニット１０は、ユーザによる入力操作を受け付ける。ディスプレイ５は、ユーザに対する各種情報を表示するとともにユーザによる入力操作を受け付ける。ディスプレイ５は、いわゆるタッチパネルである。電子辞書１００は、例えば、第１筐体２の裏面を机などの上面に接触させて載置し、第２筐体４を図示のように開いた状態で使用する。
【００１０】
電子辞書１００は、第１筐体２と第２筐体４を接続したヒンジ部６を備える。ヒンジ部６は、第１筐体２の図示後端と第２筐体４の図示下端を回動可能に接続している。第２筐体４は、第１筐体２に対して開いた図１に例示した開位置と、第１筐体２の上面に第２筐体４を重ねた不図示の閉位置に配置することができる。第２筐体４の第１筐体２に対する開位置（回動角度）は任意に変更することができる。第２筐体４を開位置に開いた状態で、キーユニット１０の操作が可能で、且つディスプレイ５を見ることができる状態となる。第２筐体４を閉じ位置に配置した状態では、キーユニット１０の上にディスプレイ５が重なり、電子辞書１００が折り畳まれた状態となる。
（【００１１】以降は省略されています）
