公開番号2025070437
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023180742
出願日2023-10-20
発明の名称グラフ表示装置、表示制御方法、及びプログラム
出願人カシオ計算機株式会社
代理人インフォート弁理士法人
主分類G06F 15/02 20060101AFI20250424BHJP(計算;計数)
要約【課題】表示されているグラフの関数式の変数の変更を容易に行えるようにする。
【解決手段】グラフ表示装置(10,20)は、表示部(12,21)に関数式情報を表示する第1の表示状態(P110)のときに選択された関数式情報に対応するグラフの表示を指示する操作を検出すると、表示部の表示状態を第1の表示状態から選択された関数式情報に含まれる関数式のグラフを表示する第2の表示状態(P120)に切り替え、第2の表示状態のときに第1の所定の操作を検出すると、選択された関数式情報に含まれる関数式に、関数式に含まれる変数に入力される値と所定の変数とを対応付けた定義情報が含まれているか否かを判定し、含まれていると判定すると、表示部の表示状態を第1の表示状態に切り替えることなくグラフと定義情報における値を指定するための領域とを含む画面を表示する第3の表示状態(P140)に切り替える、制御部(13,22)を備える。
【選択図】図4
特許請求の範囲【請求項1】
表示部に関数式情報を複数表示する第1の表示状態のときに特定の関数式情報が選択された場合に前記選択された関数式情報に対応するグラフの表示を指示する操作を検出すると、前記表示部の表示状態を前記第1の表示状態から前記選択された関数式情報に含まれる関数式のグラフを表示する第2の表示状態に切り替え、
前記第2の表示状態のときに第1の所定の操作を検出すると、前記選択された関数式情報に含まれる関数式に、前記関数式に含まれる変数に入力される値と前記所定の変数とを対応付けた定義情報が含まれているか否かを判定し、
前記定義情報が含まれていると判定すると、前記表示部の表示状態を前記第1の表示状態に切り替えることなく前記グラフと前記定義情報における前記値を指定するための領域とを含む画面を表示する第3の表示状態に切り替える、
制御部を備えるグラフ表示装置。
続きを表示(約 1,100 文字)【請求項2】
前記制御部は、前記表示部が前記第3の表示状態のときに第2の所定の操作を検出すると、前記表示部の表示状態を前記第3の表示状態から前記第2の表示状態に切り替えるように制御する、請求項1に記載のグラフ表示装置。
【請求項3】
前記制御部は、
前記第1の所定の操作を検出すると、前記表示部に表示されているグラフ表示画面の前面に、前記関数式のグラフに関連する選択項目メニューのサブウィンドウを重畳表示し、
前記選択項目メニューに含まれる前記第3の表示状態への切り替え指示と対応した項目が選択されると、前記表示部の表示状態を前記第2の表示状態から前記第3の表示状態に切り替える
請求項1に記載のグラフ表示装置。
【請求項4】
グラフ表示装置が、
表示部に関数式情報を複数表示する第1の表示状態のときに特定の関数式情報が選択された場合に前記選択された関数式情報に対応するグラフの表示を指示する操作を検出すると、前記表示部の表示状態を前記第1の表示状態から前記選択された関数式情報に含まれる関数式のグラフを表示する第2の表示状態に切り替え、
前記第2の表示状態のときに第1の所定の操作を検出すると、前記選択された関数式情報に含まれる関数式に、前記関数式に含まれる変数に入力される値と前記所定の変数とを対応付けた定義情報が含まれているか否かを判定し、
前記定義情報が含まれていると判定すると、前記表示部の表示状態を前記第1の表示状態に切り替えることなく前記グラフと前記定義情報における前記値を指定するための領域とを含む画面を表示する第3の表示状態に切り替える、
処理を実行する表示制御方法。
【請求項5】
コンピュータを、
表示部に関数式情報を複数表示する第1の表示状態のときに特定の関数式情報が選択された場合に前記選択された関数式情報に対応するグラフの表示を指示する操作を検出すると、前記表示部の表示状態を前記第1の表示状態から前記選択された関数式情報に含まれる関数式のグラフを表示する第2の表示状態に切り替える手段、
前記第2の表示状態のときに第1の所定の操作を検出すると、前記選択された関数式情報に含まれる関数式に、前記関数式に含まれる変数に入力される値と前記所定の変数とを対応付けた定義情報が含まれているか否かを判定する手段、
前記定義情報が含まれていると判定すると、前記表示部の表示状態を前記第1の表示状態に切り替えることなく前記グラフと前記定義情報における前記値を指定するための領域とを含む画面を表示する第3の表示状態に切り替える手段、
として機能させるためのプログラム。

発明の詳細な説明【技術分野】
【0001】
本発明は、グラフ表示装置、表示制御方法、及びプログラムに関する。
続きを表示(約 1,900 文字)【背景技術】
【0002】
関数電卓と呼ばれる計算装置には、関数式(変数を含む計算式)をグラフ化して表示することが可能なものがある。この種の計算装置には、グラフを描画する座標系の座標設定画面とグラフ表示画面とを同時に表示し、座標設定が決定すると、決定した座標設定に基づいてグラフを全画面表示するものがある(例えば、特許文献1を参照)。
【先行技術文献】
【特許文献】
【0003】
特開2003-150562号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかしながら、特許文献1に記載された関数電卓等のグラフ表示装置では、ある関数式のグラフを全画面表示させた後でその関数式の変数を変更したグラフを表示させるときに、関数式を入力する画面に戻る必要があり、例えば、変数を変更する前後のグラフを比較するのに手間がかかる。
【0005】
1つの側面において、本発明は、表示されているグラフの関数式の変数の変更を容易に行えるようにすることを目的とする。
【課題を解決するための手段】
【0006】
1つの態様に係るグラフ表示装置は、表示部に関数式情報を複数表示する第1の表示状態のときに特定の関数式情報が選択された場合に前記選択された関数式情報に対応するグラフの表示を指示する操作を検出すると、前記表示部の表示状態を前記第1の表示状態から前記選択された関数式情報に含まれる関数式のグラフを表示する第2の表示状態に切り替え、前記第2の表示状態のときに前記操作部に対する第1の所定の操作を検出すると、前記選択された関数式情報に含まれる関数式に、前記関数式に含まれる変数に入力される値と前記所定の変数とを対応付けた定義情報が含まれているか否かを判定し、前記定義情報が含まれていると判定すると、前記表示部の表示状態を前記第1の表示状態に切り替えることなく前記グラフと前記定義情報における前記値を指定するための領域とを含む画面を表示する第3の表示状態に切り替える、制御部を備える。
【発明の効果】
【0007】
上述の態様によれば、表示されているグラフの関数式の変数の変更を容易に行えるようにすることができる。
【図面の簡単な説明】
【0008】
第1の実施の形態に係る関数電卓の外観構成例を示す正面図である。

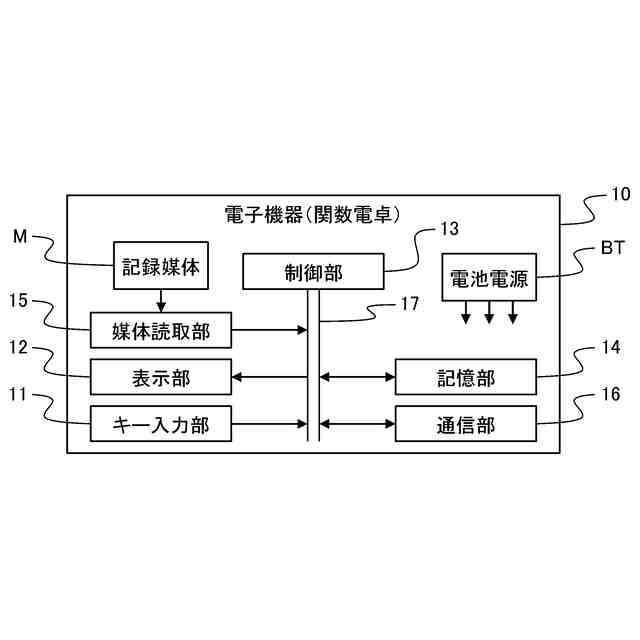

関数電卓の電子回路の構成例を示すブロック図である。

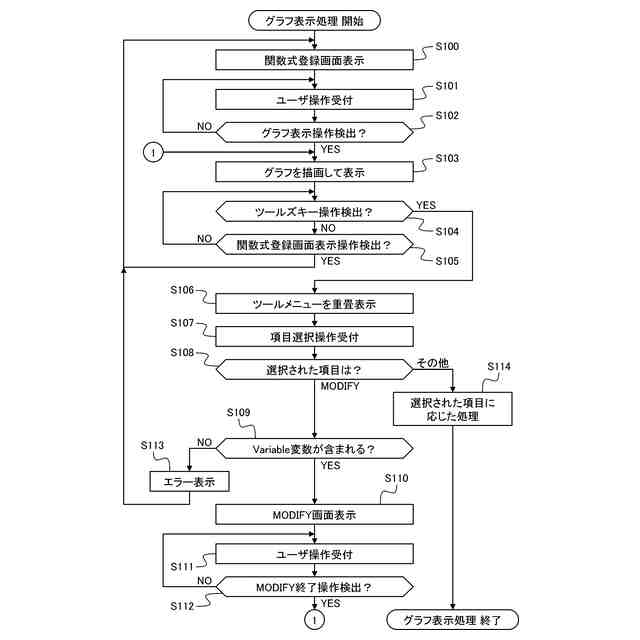

第1の実施の形態の関数電卓が行うグラフ表示処理の例を説明するフローチャートである。

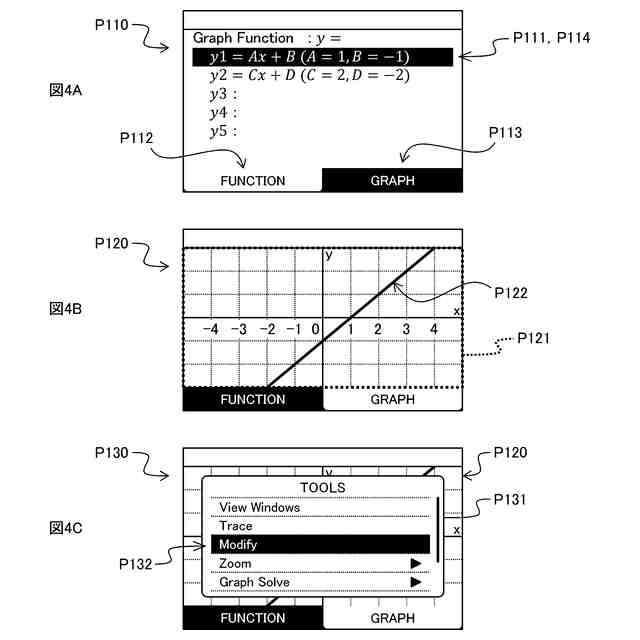

表示部の画面遷移の第1の例を説明する図である。

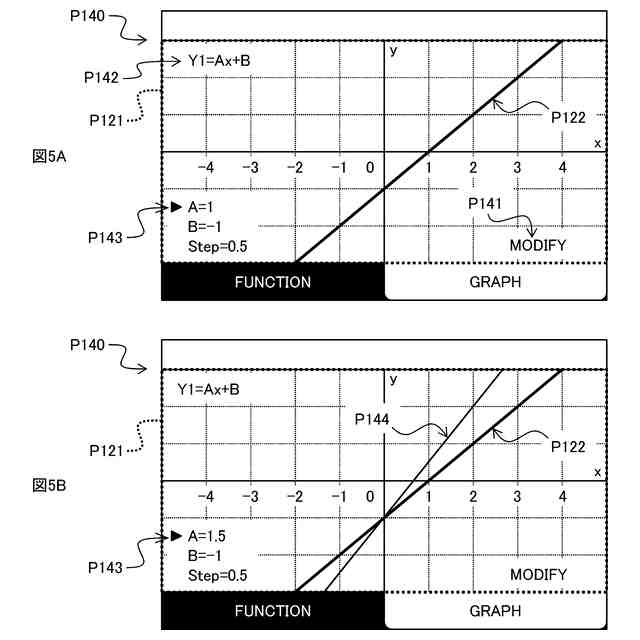

表示部の画面遷移の第1の例を説明する図である。

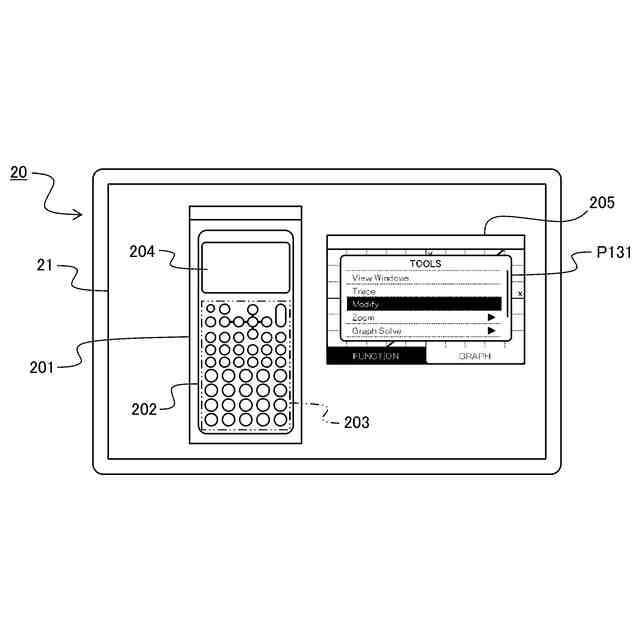

第2の実施の形態に係る電子機器の外観構成例を示す正面図である。

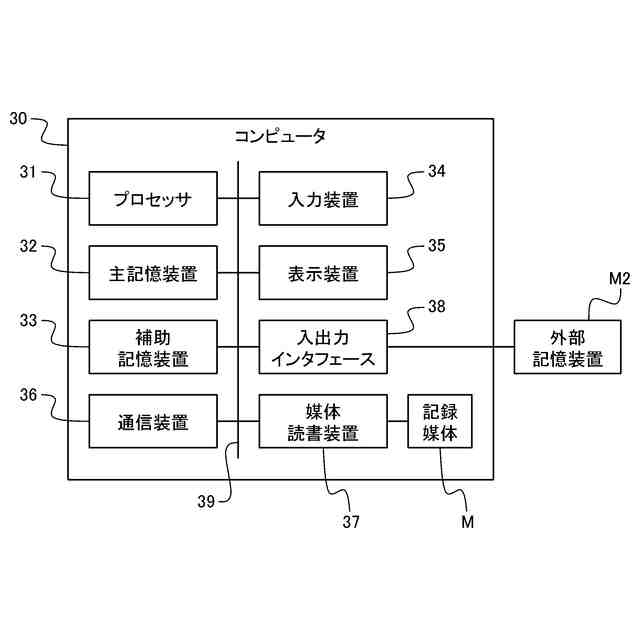

コンピュータのハードウェア構成例を示すブロック図である。

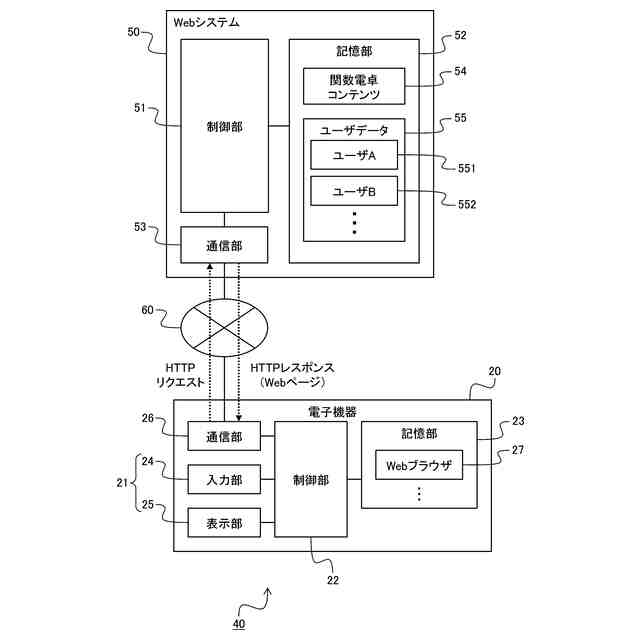

通信ネットワークを利用した学習システムの構成例を示すブロック図である。
【発明を実施するための形態】
【0009】
以下、図面を参照しながら、本発明の実施の形態を詳細に説明する。本明細書において、グラフを描画することは、関数式における変数(例えばx値)と解(例えばy値)との関係を所定の平面又は空間に表現することを意図し、グラフを描画して表示することは、関数式における変数と解との関係が表現されている所定の平面又は空間のうちの指定された範囲内のみを表示部12に可視化して表示することを意図する。従って、以下の説明における「グラフを描画して表示すること」及び類似の表現は、描画されたグラフの一部又は全部が表示部12に表示されない場合も含まれる。なお、本明細書における関数式は、y=1(y=0・x+1)のような定数関数(零次関数)の関数式を含む。
【0010】
[第1の実施の形態]
図1に例示した関数電卓10は、装置筐体における一つの主面にキー入力部11、表示部12、及び図示しない電池電源が設けられる。装置筐体は、キー入力部11及び表示部12等が設けられた主面の縦方向及び横方向の寸法と比べて主面とその裏面との距離(厚さ方向の寸法)が十分に小さく、ユーザが片手で十分把持し片手で操作可能な小型サイズであり得る。関数電卓10は、入力された関数式のグラフを描画して表示することが可能なグラフ表示装置の例示であり得る。
(【0011】以降は省略されています)
