公開番号2025070907
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023191177
出願日2023-10-20
発明の名称10デジタルサラウンドラジオ
出願人個人
代理人
主分類G10K 11/02 20060101AFI20250424BHJP(楽器;音響)
要約【課題】受信機側でサラウンド信号とステレオ信号の区別ができなかった。さらじ正確なデジタル処理ができない為音の演算処理がうまくいかなかった。
本発明はこの問題を解決する10デジタルサラウンドラジオを提供する。
【解決手段】アンプ部に10進数の桁数の選択の回路とマトリックスゲートで加算及び乗算ROMを読み出し演算増幅回路と、連続移動するための音反射板を制御する回路と音場の信号を検出し左右スピーカを付けたスピーカ部と重低音再生を可能にする電磁弁制御と電磁弁で低音ブーストを行う共鳴管に中空パイプを巻き付ける構造を特徴とする10デジタルサラウンドラジオ。
【選択図】図1
特許請求の範囲【請求項１】
ラジオのアンプ部に１０進数の九九算をマトリックスゲート回路利用して記憶したＲＯＭを読み出しか付けた上がりに対応した加算演算ＲＯＭの組み合わせ桁指定のゲートリレーによりデータを組み込む桁数切り替えを前段に備え、音場の連続移動のため、音反射板の角度を制御する信号を作る演算回路部で音反射板をモータで回転制御、あるいは静止型音反射板に向かい合う３方向に音が出るように方向に振動板を組み合えわせた音偏向スピーカを切り替えるリレーで前述の演算回路の信号で切り替えることができ、重低音域増強の共鳴管を備えたことを特徴にする１０デジタルサラウンドラジオ。
続きを表示（約 230 文字）【請求項２】
サラウンド放送とステレオ放送の切り替えを検出する、演算回路とメモリを読み滝書き込みを制御するカウンタと、クロックパルス発振器で構成するレベル比較する信号振り分け手段を備えることを特徴とする１０デジタルサラウンドラジオ。
【請求項３】
重低音域を検出するバッシブフイルタでバスレフ効果を行電磁弁制御と、共鳴管をコンパクトに延長することができる中空パイプを共鳴管に巻きつける構造を備えたことを特徴とする１０デジタルサラウンドラジオ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、デジタル演算を正確に行うアナログ変換アダプタプロセスを含むアンプを使いサラウンド検出を放送から検知する演算データで音像移動を可能とする、音響演算装置を追加した立体的な音響を再現することを可能とする１０デジタルサラウンドラジオに関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
波の重ね合わせの原理で同じ振動数の波を同時に向かい合うようにすると共鳴して振幅が２倍エネルギー密度は４倍になる性質がある
これはパイプオルガンやバフレフ音響管に利用されている。
【０００３】

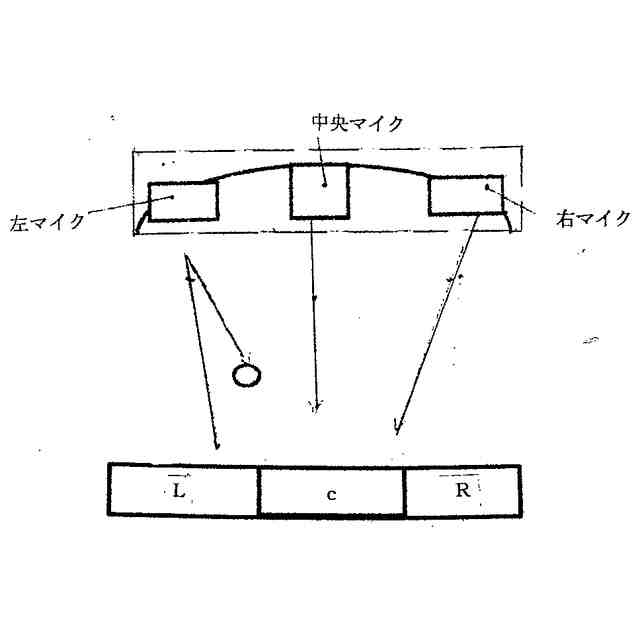

ステレオ放送では２本のマイクを利用してサラウンド放送では３本のマイクを使う。
ステレオ放送ではマルチプレックスで左＋右、左－右これを足して中央マイク成分を追加する。すると２倍の左信号＋Ｃ／２、２倍の右信号＋Ｃ／２、をつくる。
【０００４】
ステレオ放送からサラウンド放送に切り替わるには左ｃｈでもレベルが２倍の左信号と２倍の左信号＋Ｃ／２、つまりＣ／２のレベル差がある。これを利用する。
【先行技術文献】
【０００５】
特開２０１５―１３９２１２
特開２０１７－０９２９２４
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ステレオ放送からサラウンド放送の切り替えデータ信号ができないため受信側でステレオサラウンド音源の区別ができない欠点があった。
音質面で低音の再生の共鳴管に大雑把な音再現しか出なかった。
音の再生アンプもデジタル演算処理に時間ロスがありうまく処理できなかった。
【課題を解決するための手段】
【０００７】
サラウンド検出を行う信号振り分け手段と、音場を連続的に変える音偏向板駆動装置システムと低域音響を重低音域に拡張する音響管を備え、１０デジタル演算回路を追加したアンプ部を含む３次元音響を楽しめる３Ｄラジオである。
【発明の効果】
【０００８】
本発明は、重低音共鳴の共鳴管に２個の向い合せたスピーカを同時に共鳴させ、音圧を４倍に増強、サラウンド振り分け手段を受信機側に備えモータ駆動回路と音偏向板の角度を変えることで音場の前後左右の連続移動を可能にした。１０デジタルアンプでさらに精度の高い音響を実現させた。
【図面の簡単な説明】
【０００９】

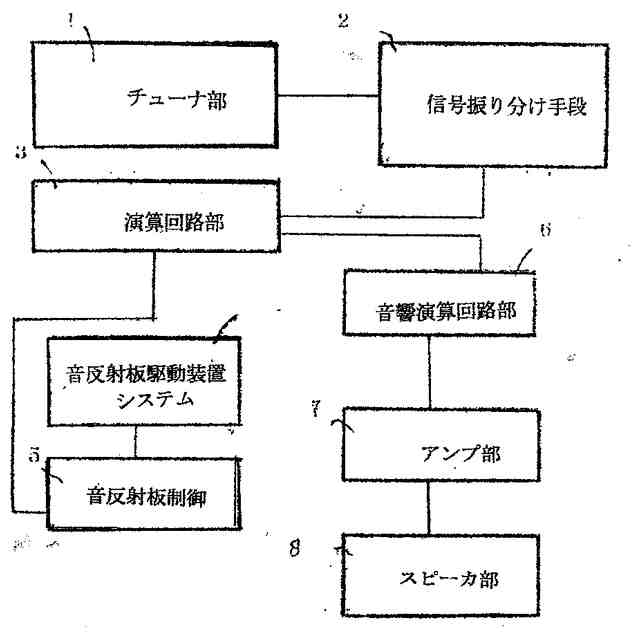

本発明の全体構成の図

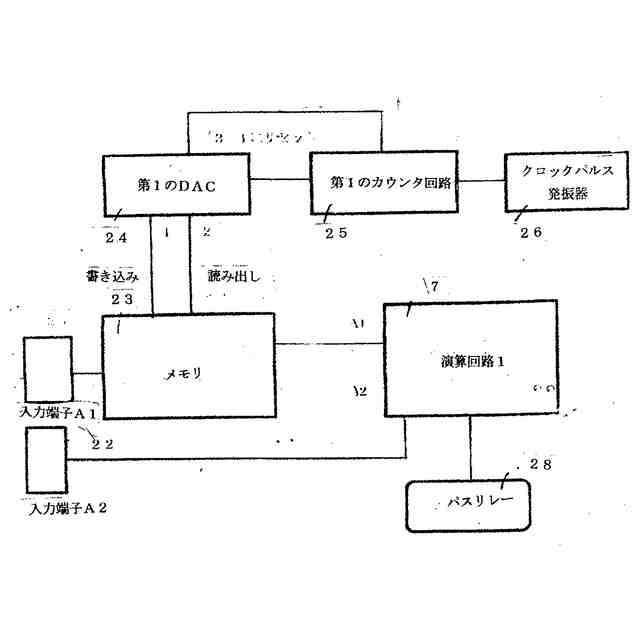

信号振り分け手段の図

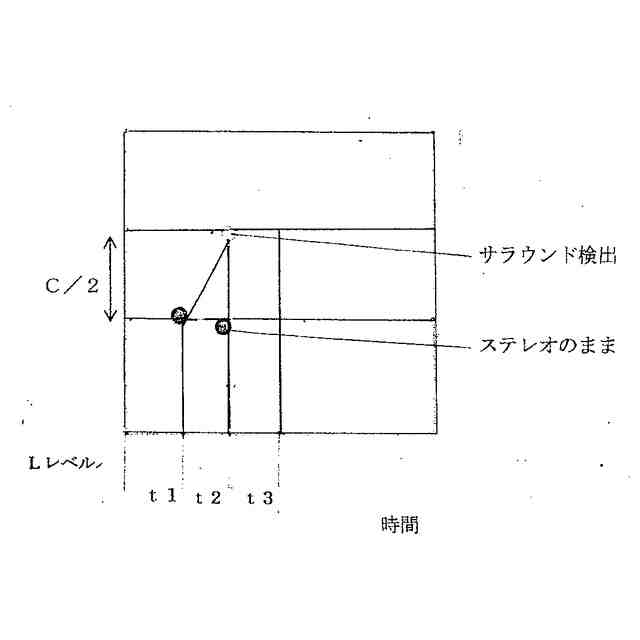

本発明の音レベル比較図

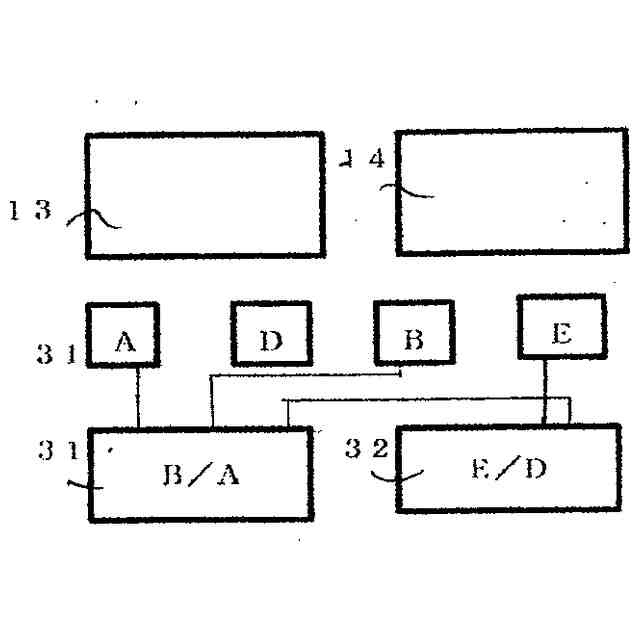

本発明の音偏向の演算手法の図
本発明の音質調整回路図
本発明の音偏向の演算手法の図

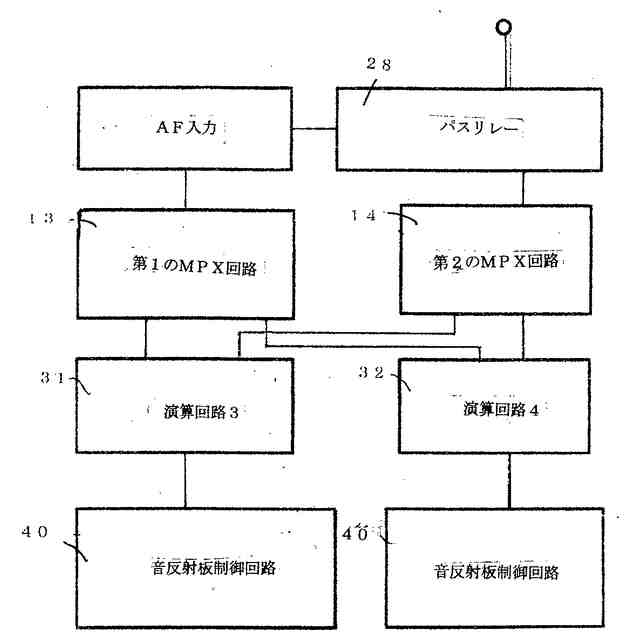

本発明の音偏向制御回路の図

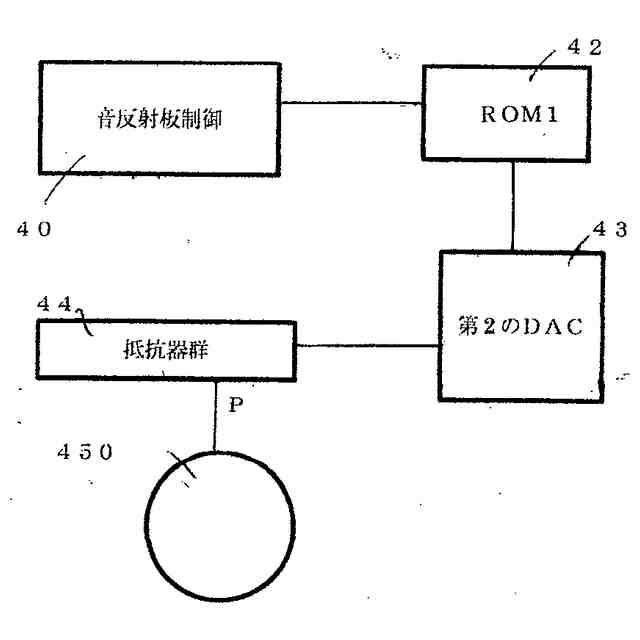

本発明の音反射板制御の図
本発明の音反射板のモータ制御ＩＣ利用図
本発明の制御モータと音反射板の接合部の図
スピーカ部の構成図
サンプリング回路でアナログ信号の補正を行う回路図
ＦＶ偏移回路の詳細図
本発明の１０デジタルの演算入力回路図
本発明の乗算演算ＲＯＭの内容を示す表
本発明の加算演算ＲＯＭの内容を示す表
本発明の１０デジタル演算回路の図
音響増幅共鳴管の構造を示す図
バッシブフイルタと電磁弁駆動回路の関係を示す図
バッシブフイルタと電磁弁制御回路図
演算回路部のブロック図
ΔＴ回路の図
１０進数の桁数切り替えＲＯＭの経路を示す図
本発明の音量調整回路図
５点駆動スピーカの構造図
【実施するための形態】
【００１０】

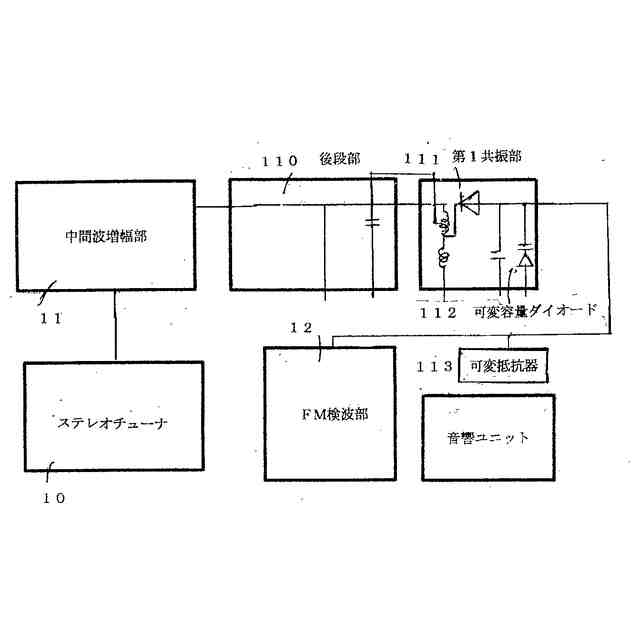

以下、本発明の実施の形態の詳細を、図を用いて説明する。図１は、本発明の構成図である。チューナ部（１）は、ステレオチューナ（１０）と中間増幅部（１１）とＦＭ検波（１２）、ＩＦ部の調整部、第１のＭＰＸ回路（１３）に接続する。
別にチューナ部（１）から音響演算回路部（６）と、アンプ部（７）を経てスピーカ部（８）で重低音再生する。
（【００１１】以降は省略されています）
