公開番号2025083943
公報種別公開特許公報(A)
公開日2025-06-02
出願番号2023197641
出願日2023-11-21
発明の名称吸音装置及びパラメータ推定方法
出願人株式会社東芝
代理人弁理士法人鈴榮特許綜合事務所
主分類G10K 11/16 20060101AFI20250526BHJP(楽器;音響)
要約【課題】低周波数帯における2つの周波数の騒音を吸音できる簡素な構成の吸音装置及び吸音装置におけるパラメータを推定する方法を提供する。
【解決手段】吸音装置10は、中空部材12、第1の板である表面板11、第2の板である背後板13、第3の板である吊り下げ板15及び連結部材14を備える。表面板11は、中空部材12に接続され、振動可能である。背後板13は、表面板11と対向し、中空部材12に接続される。吊り下げ板15は、表面板11と背後板13との間に配置され、振動可能である。連結部材14は、吊り下げ板15を表面板11に接続する。表面板11、背後板13及び中空部材12は、内部空間30を形成し、吊り下げ板15は、内部空間30において連結部材14により表面板11から吊り下げられている。
【選択図】図1
特許請求の範囲【請求項１】
中空部材と、
前記中空部材に接続される振動可能な第１の板と、
前記第１の板と対向し、前記中空部材に接続される第２の板と、
前記第１の板と前記第２の板との間に配置される振動可能な第３の板と、
前記第３の板を前記第１の板に接続する連結部材と、
を備え、
前記第１の板、前記第２の板、及び前記中空部材は、内部空間を形成し、
前記第３の板は、前記内部空間において前記連結部材により前記第１の板から吊り下げられている、
吸音装置。
続きを表示（約 700 文字）【請求項２】
前記連結部材はボルトを含む、請求項１に記載の吸音装置。
【請求項３】
前記連結部材は前記ボルトに挿通する複数のナットをさらに含み、
前記第３の板は、中央部分に前記ボルトが挿通する開口を有し、前記複数のナットによって固定され、
前記第１の板は、中央部分に前記ボルトが挿通する開口を有し、前記複数のナットによって固定される、請求項２に記載の吸音装置。
【請求項４】
前記連結部材は前記ボルトに挿通する複数のワッシャをさらに含む、請求項３に記載の吸音装置。
【請求項５】
前記複数のワッシャは、前記第１の板と前記第１の板を固定する前記ナットとの間、前記第３の板と前記第３の板を固定する前記ナットとの間、のいずれかに連続して位置する複数のワッシャを含む、請求項４に記載の吸音装置。
【請求項６】
前記複数のワッシャは材料が異なる少なくとも２種類のワッシャを含む、請求項４に記載の吸音装置。
【請求項７】
前記第３の板は、周縁部分に設けられた開口を有し、
前記ボルトは前記開口を挿通する、請求項４に記載の吸音装置。
【請求項８】
前記第３の板の周縁部分に分散配置される複数のおもりをさらに備える請求項１に記載の吸音装置。
【請求項９】
前記複数のおもりはねじを含む、請求項８に記載の吸音装置。
【請求項１０】
前記第３の板の周縁部分に設けられる円環状のおもりをさらに備える請求項１に記載の吸音装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、吸音装置及びパラメータ推定方法に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
ヘルムホルツ共鳴と板振動を連成させる構成を有する音響メタマテリアルが知られている。ヘルムホルツ共鳴と板振動の連成は吸音特性の広帯域化を可能にする。しかしながら、ヘルムホルツ音孔板とも呼ばれる有孔板の作製には高いコストを要する。
【０００３】
ところで、２００Ｈｚ以下の周波数帯における２つの周波数の騒音を低減できることが社会的ニーズとしてある。２つの周波数の騒音としては、例えば、基本周波数の騒音及び基本周波数の２倍の周波数の騒音が想定される。例えば騒音が電源由来のものである場合、基本周波数は５０Ｈｚ又は６０Ｈｚであり得る。
【先行技術文献】
【特許文献】
【０００４】
特許第６６１０６８４号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、低周波数帯における２つの周波数の騒音を吸音できる簡素な構成の吸音装置を提供することである。また、当該吸音装置のパラメータを推定する方法を提供する。
【課題を解決するための手段】
【０００６】
一実施形態に係る吸音装置は、中空部材、第１の板、第２の板、第３の板、及び連結部材を備える。第１の板は、前記中空部材に接続され、振動可能である。第２の板は、前記第１の板と対向し、前記中空部材に接続される。前記第３の板は、前記第１の板と前記第２の板との間に配置され、振動可能である。前記連結部材は、前記第３の板を前記第１の板に接続する。前記第１の板、前記第２の板、及び前記中空部材は、内部空間を形成し、前記第３の板は、前記内部空間において前記連結部材により前記第１の板から吊り下げられている。
【図面の簡単な説明】
【０００７】
実施形態に係る吸音装置を示す断面図。
図１の吸音装置に対応する振動モデルを示す図。
図１に示した連結部材の一例を示す側面図。
図３に示した吊り下げ板におもりを取り付けた状態を示す斜視図。
実施形態に係る組み立て方法を説明するための図。
実施形態に係る組み立て方法を説明するための図。
実施形態に係る組み立て方法を説明するための図。
実施形態に係る組み立て方法を説明するための図。
実施形態に係る組み立て方法を説明するための図。
実施形態に係る組み立て方法を説明するための図。
実施形態に係る組み立て方法を説明するための図。
実施形態に係る組み立て方法を説明するための図。
第１の実施例に係る吸音装置の吸音特性を示す図。
第１の実施例に係る吸音装置の吸音特性を示す図。
第２の実施例に係る吸音装置の吸音特性を示す図。
第２の実施例に係る吸音装置の吸音特性を示す図。
第３の実施例に係る吸音装置の吸音特性を示す図。
第３の実施例に係る吸音装置の吸音特性を示す図。
第３の実施例に係る吸音装置の吸音特性を示す図。
第４の実施例に係る吸音装置の吸音特性を示す図。
実施形態に係るパラメータ推定方法を説明するための図。
実施形態に係る第１のパラメータ推定方法を説明するための図。
実施形態に係る第１のパラメータ推定方法を説明するための図。
実施形態に係る第１のパラメータ推定方法を説明するための図。
実施形態に係る第１のパラメータ推定方法を説明するための図。
実施形態に係る第１のパラメータ推定方法を説明するための図。
実施形態に係る第１のパラメータ推定方法を説明するための図。
実施形態に係る第１のパラメータ推定方法を説明するための図。
実施形態に係る第２のパラメータ推定方法を説明するための図。
実施形態に係る第２のパラメータ推定方法を説明するための図。
実施形態に係る第２のパラメータ推定方法を説明するための図。
実施形態に係る第２のパラメータ推定方法を説明するための図。
実施形態に係る第３のパラメータ推定方法を説明するための図。
実施形態に係る第３のパラメータ推定方法を説明するための図。
実施形態に係る第３のパラメータ推定方法を説明するための図。
実施形態に係るパラメータチューニングの例を説明するための図。
実施形態に係るパラメータチューニングの例を説明するための図。
実施形態に係る表面板に圧電素子を設ける構成を示す図。
実施形態に係る吊り下げ板に圧電素子を設ける構成を示す図。
実施形態に係る音響メタマテリアルを示す図。
【発明を実施するための形態】
【０００８】
以下、図面を参照しながら実施形態を説明する。
【０００９】

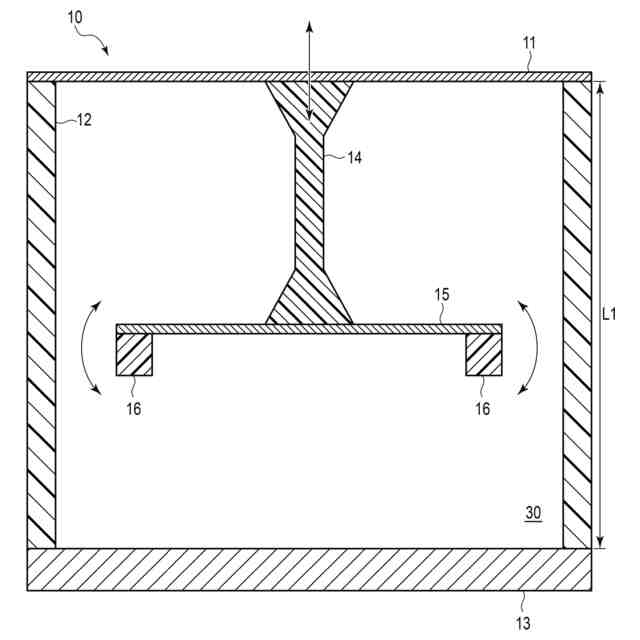

図１は、実施形態に係る吸音装置１０の断面を概略的に示している。図１に示すように、吸音装置１０は、表面板１１、中空部材１２、背後板１３、連結部材１４、吊り下げ板１５、及び複数のおもり１６を備える。
【００１０】
中空部材１２は、例えば、円筒状の枠である。中空部材１２は、第１開口及び第１開口に対向する第２開口を有する。表面板１１は、例えば、平板である。表面板１１は、例えば、円形状である。表面板１１は、中空部材１２の第１開口を塞ぐように中空部材１２に接続されている。表面板１１が両矢印に示すように軸方向に振動可能となるように、表面板１１の外縁部分が中空部材１２により支持されている。軸方向は、吸音装置１０の仮想的な軸に沿う方向であり、表面板１１に垂直な方向である。背後板１３は、例えば、平板である。背後板１３は、例えば、円形状である。背後板１３は、中空部材１２の第２開口を塞ぐように中空部材１２に接続されている。背後板１３は、中空部材１２の長さＬ１だけ離れて表面板１１に対向する。中空部材１２の長さＬ１は、吸音装置１０の軸に沿った寸法である。中空部材１２、表面板１１、及び背後板１３は、内部空間３０を形成する。中空部材１２の長さＬ１は内部空間３０の厚みに相当する。
（【００１１】以降は省略されています）
